B2102-IGNITION RUN/START INPUT CIRCUIT HIGH

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 333

B2102-IGNITION RUN/START INPUT CIRCUIT HIGH (CONTINUED)

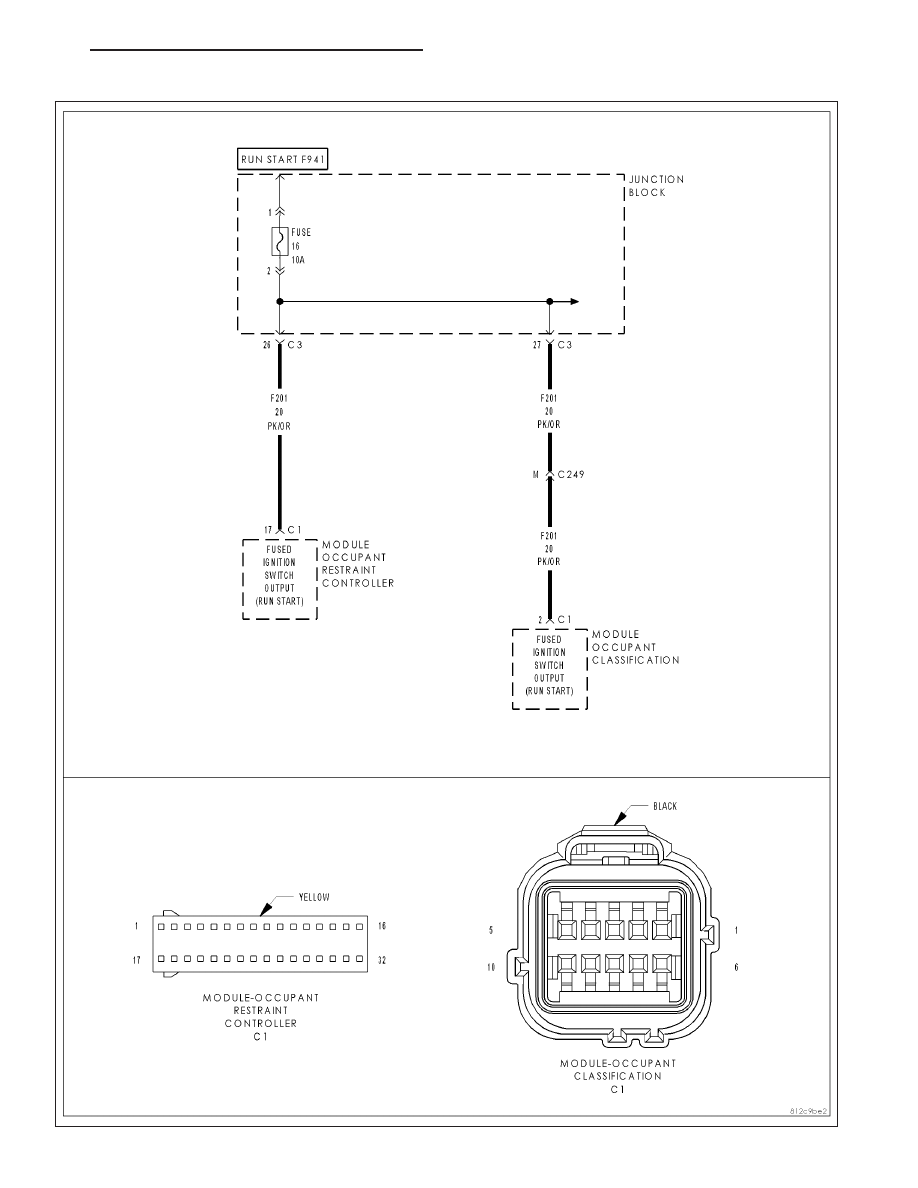

For the Occupant Classification System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the CAN bus ignition status is RUN or SNA, the module checks the (F201) Fused Ignition Switch Output
(Run-Start) circuit voltage input range.

•

Set Condition:
If the module detects that the ignition voltage is greater than 24.25 volts ±0.25 volts for 10 seconds.

Possible Causes

VEHICLE CHARGING SYSTEM

VEHICLE WIRING & HARNESS CONNECTORS

OCCUPANT RESTRAINT CONTROLLER

Diagnostic Test

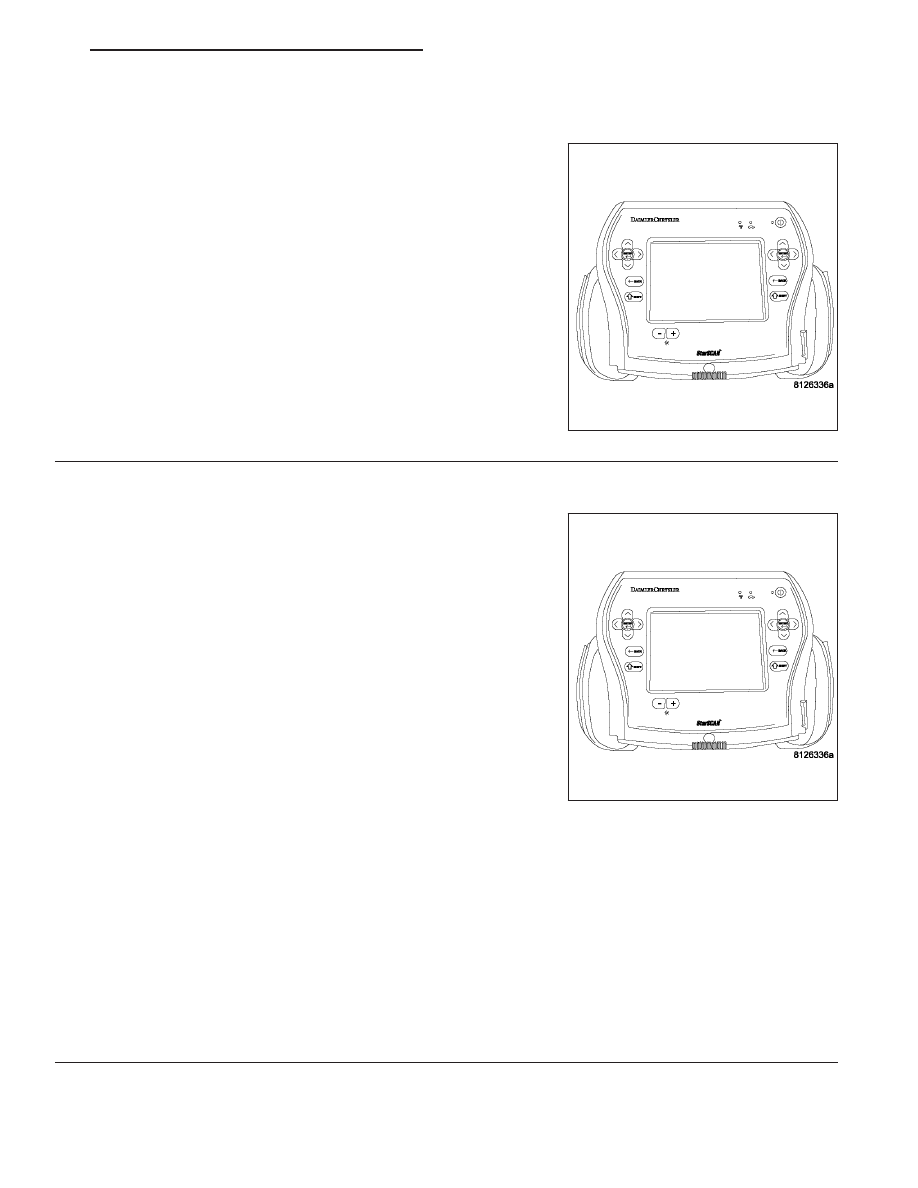

1.

VERIFY THAT DTC B2102-IGNITION RUN/START INPUT CIRCUIT HIGH IS ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display active: B2102-IGNITION RUN/START
INPUT CIRCUIT HIGH?

Yes

>> Go To 2

No

>> Go To 3

8O - 334

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B2102-IGNITION RUN/START INPUT CIRCUIT HIGH (CONTINUED)

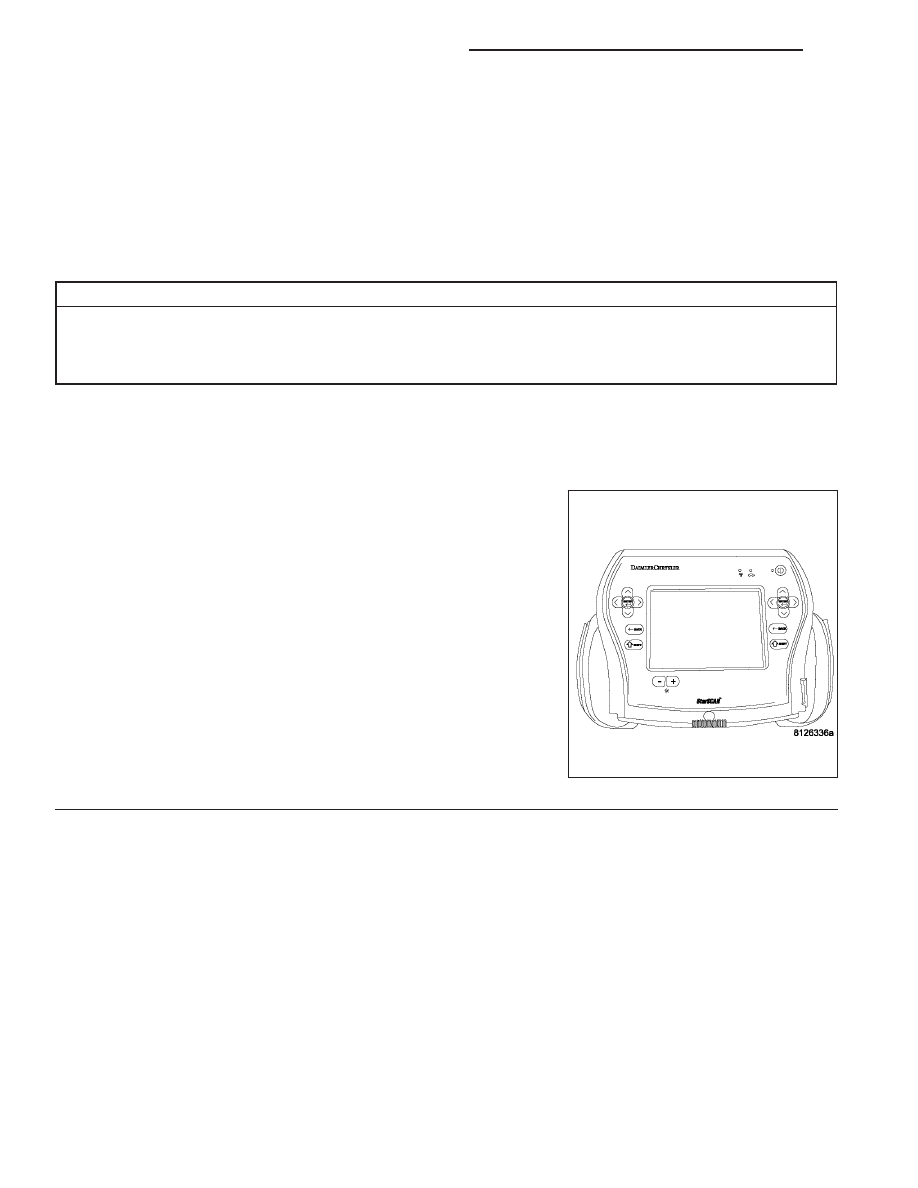

2.

CHECK FOR CHARGING SYSTEM RELATED DTCs IN THE POWERTRAIN CONTROL MODULE (PCM)

With the scan tool in ECU View, select PCM and check for any Charg-
ing System related DTCs.

Does the scan tool display any Charging System related DTCs?

Yes

>> Diagnose and repair the DTCs. Refer to (Refer to 9 -

ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace the ORC in accordance with the Service Informa-

tion.

Perform OCS VERIFICATION TEST - VER 1.

3.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found Erase all codes before returning vehicle to customer.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 335

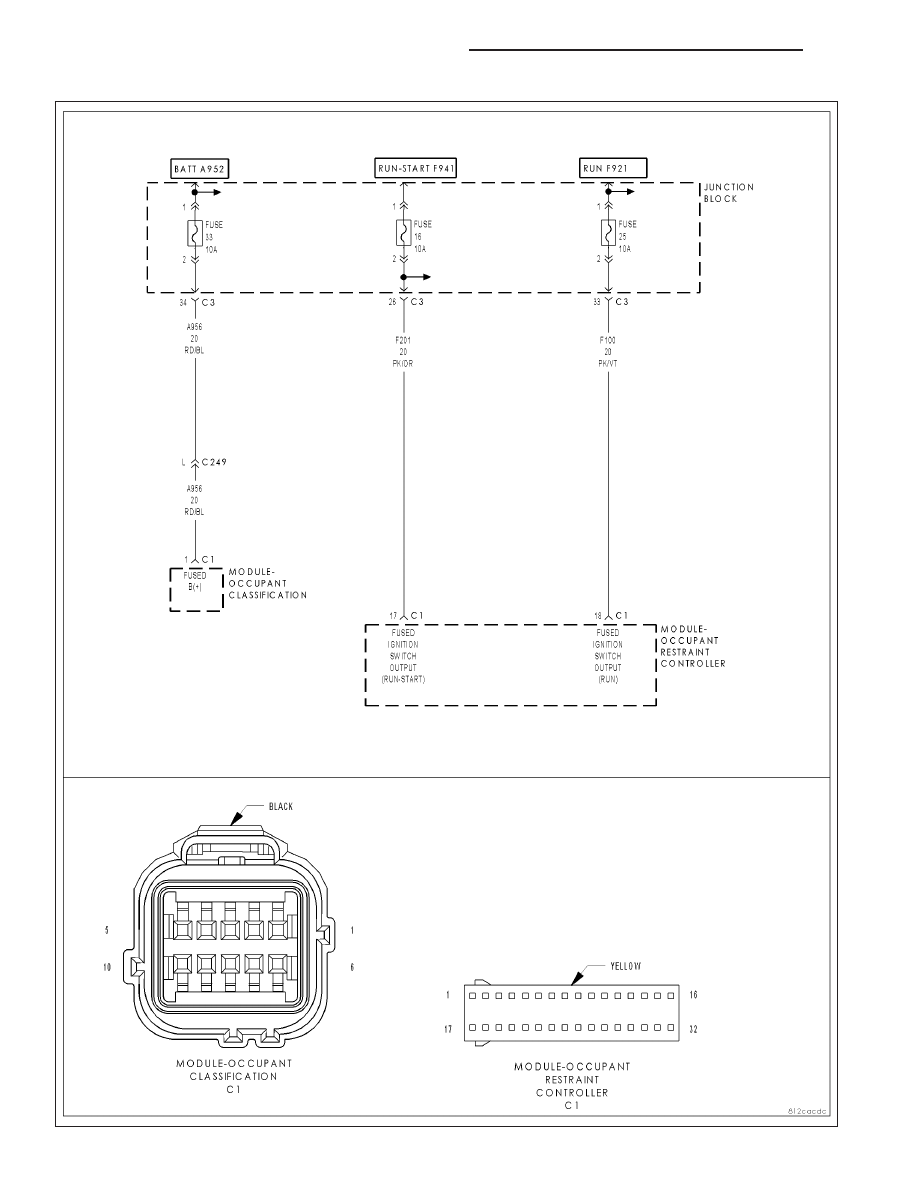

B210D-BATTERY VOLTAGE LOW

8O - 336

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB
