B1BA6-OCCUPANT CLASSIFICATION UNDETERMINED

For the Occupant Classification System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS
AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on or off.

•

Set Condition:
Because other DTCs have made occupant detect impossible. This DTC will set in addition to all sensor and
module DTCs and will be erased when the repairs are completed.

Refer to B1BA7–OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED for the diagnostic test pro-
cedure.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 305

B1BA7-OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED

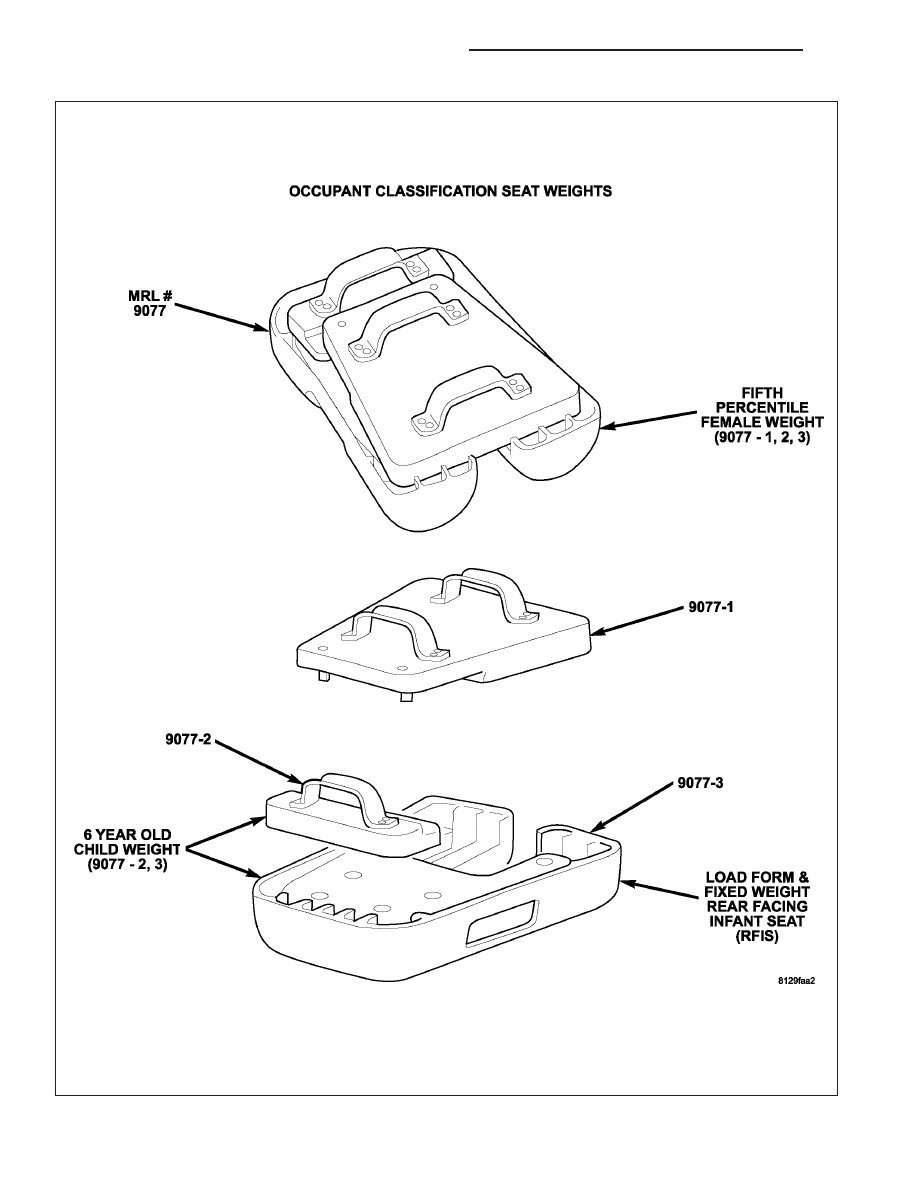

OCS SEAT WEIGHTS MRL #9077

8O - 306

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1BA7-OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED (CONTINUED)

•

When Monitored:
With the CAN ignition status as IGN_RUN, the module tries to detect potentially damaging events and moni-
tors the CAN Bus for the X Impact messages (crash event causing one or more airbag or pretensioner to
deploy) or upon detecting an Offset Event (if equipped).

•

Set Condition:
This DTC will set if the module detects a potentially damaging event or the X Impact messages from the CAN
Bus input.

Possible Causes

B1BA7-OCS VERIFICATION REQUIRED DTC ACTIVE

Diagnostic Test

1.

CHECK FOR OCCUPANT CLASSIFICATION MODULE (OCM) ACTIVE DTCs:

•

ACTIVE INTERNAL FAULTS

•

IGNITION FAULTS

•

BATTERY FAULT

•

SEAT WEIGHT SENSOR DTCZ

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs listed above?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Con-

tents in this Section for a complete list of symptoms.

No

>> Go To 2

2.

VERIFY THAT DTC B1BA7–OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED IS ACTIVE

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1BA7–OCCUPANT CLASSI-
FICATION SYSTEM VERIFICATION REQUIRED?

Yes

>> Go To 3

No

>> Go To 4

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 307

B1BA7-OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED (CONTINUED)

3.

PERFORM OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST

Verify that the passenger seat is empty.

Verify that all of the Seat Weight Sensor mounting screws are torqued
to specification. Refer to 23 - BODY/SEATS.

NOTE: Failure to follow the test instructions or aborting the test
will cause faults to set when performing the Occupant Classifica-
tion Module System Verification Test. To prevent faults due to
process errors: Verify That All Tests Steps That Led You Here
Were Performed As Directed; Verify That The Ignition Is In Run;
Wait 30 Seconds After Changing The Seat Weight Before Pro-
ceeding To Allow The System To Stabilize; Only Press Scan Tool
Buttons When Directed To Do So; & Perform The Occupant Clas-
sification Module System Verification Test To Completion.
With the scan tool in OCM, select More Options, select System Tests,
and select Occupant Classification Module System Verification Test.
Run the test by following the instructions displayed on the scan tool.
When the test is complete, proceed as follows.

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1BA7–OCCUPANT CLASSIFICATION SYSTEM VERIFICATION
REQUIRED?

Yes

>> Perform the *Diagnosis/Checkout Procedure For Seat Weight Sensors.

Perform OCS VERIFICATION TEST - VER 1.

No, But Other DTCs Present

Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of
symptoms.

No Active DTCs Present

Perform OCS VERIFICATION TEST - VER 1.

4.

CHECK FOR ACTIVE DTC B1BA8–OCM SYSTEM OUT OF CALIBRATION/NOT CALIBRATED

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1BA8–OCM SYSTEM OUT
OF CALIBRATION/NOT CALIBRATED?

Yes

>> Diagnose and repair the DTC. Refer to the Table of Con-

tents in this Section for a complete list of symptoms.

No

>> Perform OCS VERIFICATION TEST - VER 1.
