B1B97-PASSENGER SEAT TRACK POSITION SENSOR CONFIGURATION MISMATCH (CONTINUED)

2.

VERIFY THAT B1B96-PASSENGER SEAT TRACK POSITION SENSOR CONFIGURATION MISMATCH IS
ACTIVE

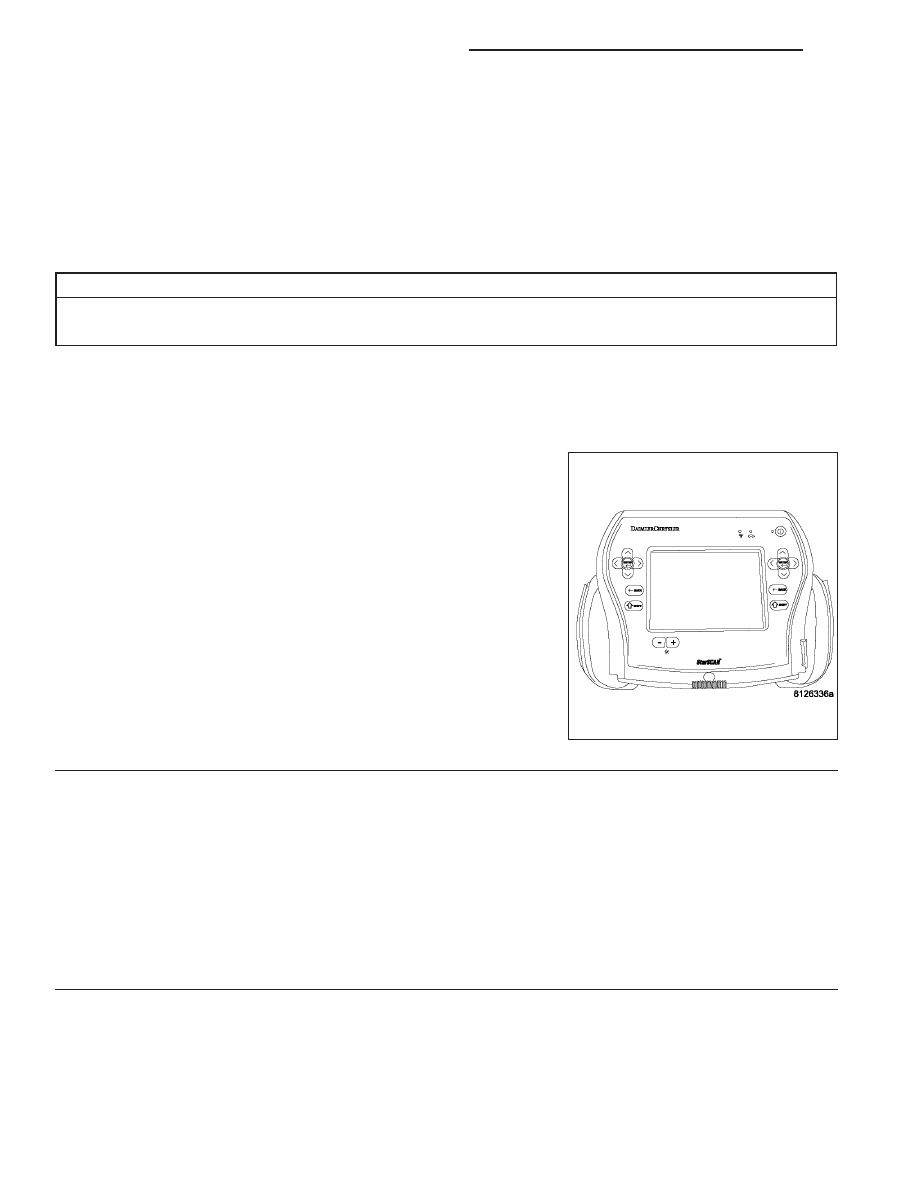

With the scan tool, erase OCM DTCs.

Turn the ignition off, wait 10 seconds and then turn the ignition on.

Wait 2 minutes, and then with the scan tool, read OCM DTCs.

Does the scan tool display active: B1B96-PASSENGER SEAT
TRACK POSITION SENSOR CONFIGURATION MISMATCH?

Yes

>> Go To 3

No

>> Perform the OCS VERIFICATION TEST-VER. 1

3.

VERIFY WIRING

Turn the ignition off.

Inspect the driver and passenger seat wiring for Seat Position Sensors.

Inspect the driver and passenger seat wiring for Seat Position Sensors.

Are Seat Position Sensor(s) present?

Yes

>> Replace the OCM in accordance with the Service Information.

Perform the OCS VERIFICATION TEST-VER. 1

No

>> Perform the OCS VERIFICATION TEST-VER. 1

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 301

B1BA5-AIRBAG SQUIB CONFIGURATION MISMATCH

For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If an Occupant Restraint Controller (ORC) configured for vehicles without side airbags is installed in a vehicle
with side airbags.

Possible Causes

POWERTRAIN CONTROL MODULE (PCM)

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

1.

VERIFY THAT DTC B1BA5 AIRBAG SQUIB CONFIGURATION MISMATCH IS ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on.

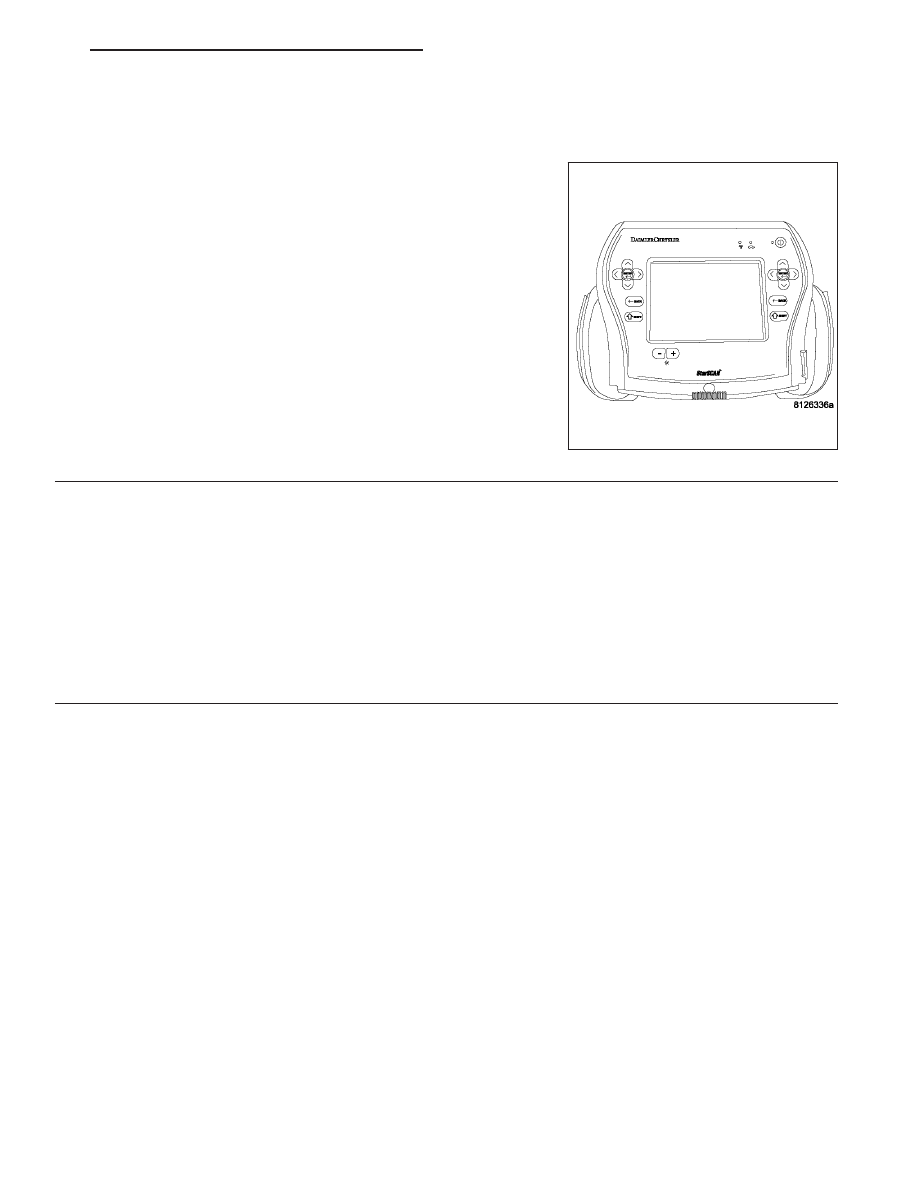

With the scan tool, read ORC DTCs.

Does the scan tool display active: B1BA5 AIRBAG SQUIB CON-
FIGURATION MISMATCH?

Yes

>> Go To 2

No

>> Go To 5

2.

VERIFY THAT VEHICLE IS EQUIPPED WITH OCCUPANT CLASSIFICATION SYSTEM (OCS)

Vehicles equipped with a Occupant Classification System (OCS) will have a Passenger Airbag On/Off Indicator
Lamp mounted to the dashboard. Verify that the vehicle is equipped with this indicator lamp.

With the scan tool, select ECU View and check that the Occupant Classification Module (OCM) is active on the bus.

Is the vehicle equipped with an Occupant Classification System (OCS)?

Yes

>> Go To 3

No

>> Replace the ORC in accordance with Service Information.

Perform ORC VERIFICATION TEST - VER 1.

8O - 302

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1BA5-AIRBAG SQUIB CONFIGURATION MISMATCH (CONTINUED)

3.

CHECK ORC PART NUMBER WITH SCAN TOOL

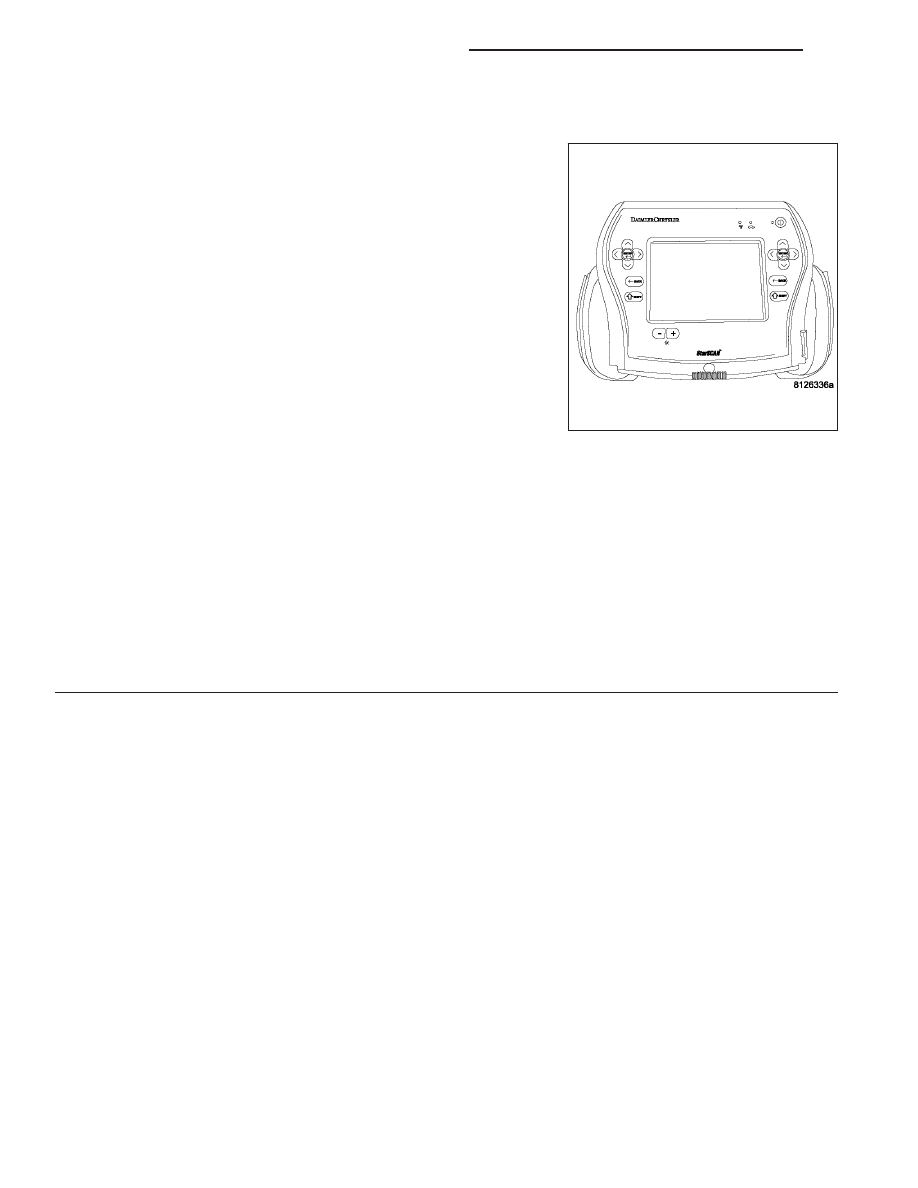

With the scan tool, select ECU View, select ORC, select ECU Details, and read the ORC part number.

Is the part number correct for the vehicle?

Yes

>> Go To 4

No

>> Replace the ORC in accordance with Service Information.

Perform ORC VERIFICATION TEST - VER 1.

4.

CHECK VIN WITH SCAN TOOL

With the scan tool, read the VIN.

Is the correct VIN displayed?

Yes

>> Replace the ORC in accordance with Service Information.

Perform ORC VERIFICATION TEST - VER 1.

No

>> Replace the Powertrain Control Module (PCM) in accor-

dance with Service Information.

Perform ORC VERIFICATION TEST - VER 1.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 303

B1BA5-AIRBAG SQUIB CONFIGURATION MISMATCH (CONTINUED)

5.

TEST FOR INTERMITTENT CONDITION

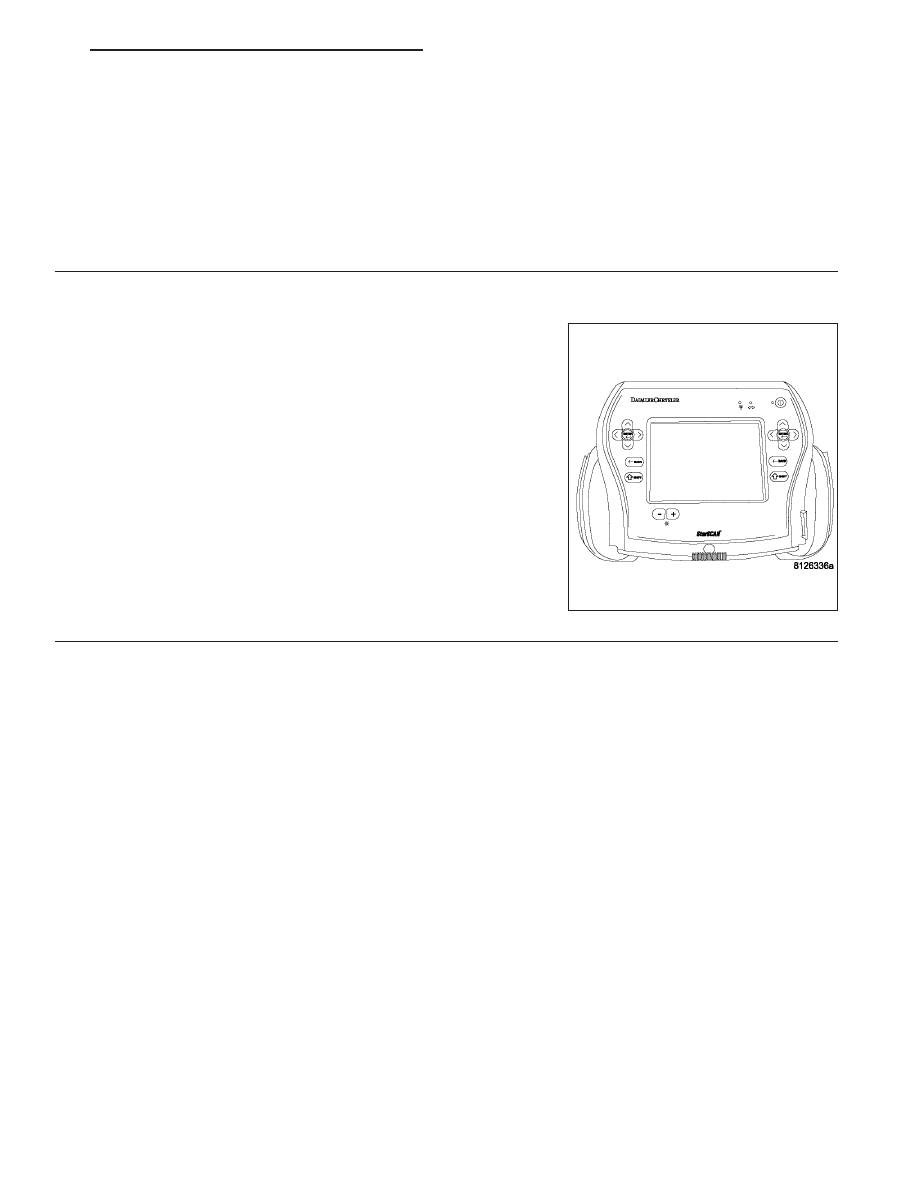

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.
