MOTOR-SEAT ADJUSTER

REMOVAL

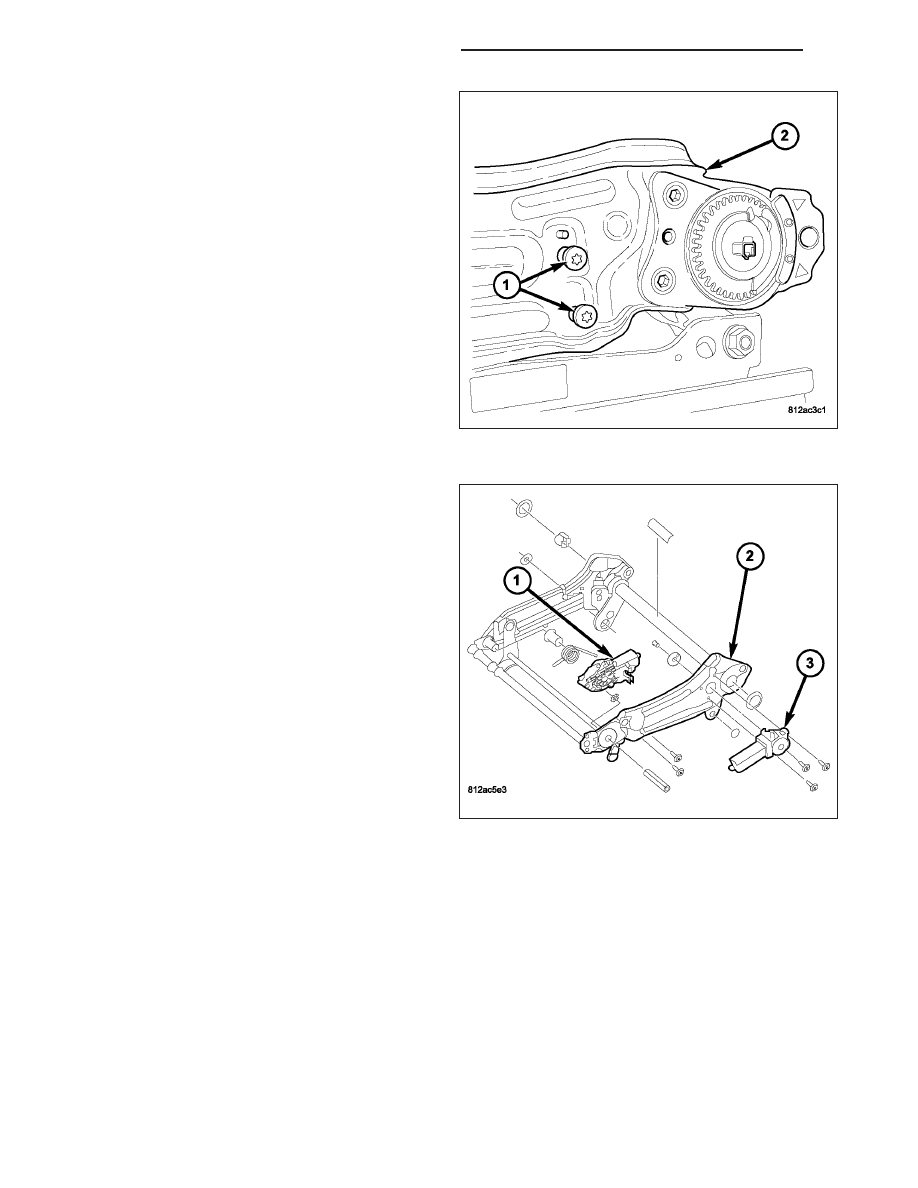

FRONT TILT MOTOR

1. Disconnect and isolate the battery negative cable.

2. Remove the affected seat with the inoperative

motor (1) (Refer to 23 - BODY/SEATS/SEAT -
FRONT - REMOVAL).

3. Remove the seat cushion and pan (Refer to 23 -

BODY/SEATS/SEAT

CUSHION

COVER

-

REMOVAL).

4. Disconnect the motor electrical connector.

HB

POWER SEATS - SERVICE INFORMATION

8N - 233

5. Remove the fasteners holding the motor to the seat

adjuster (1).

6. Remove motor from seat adjuster (2).

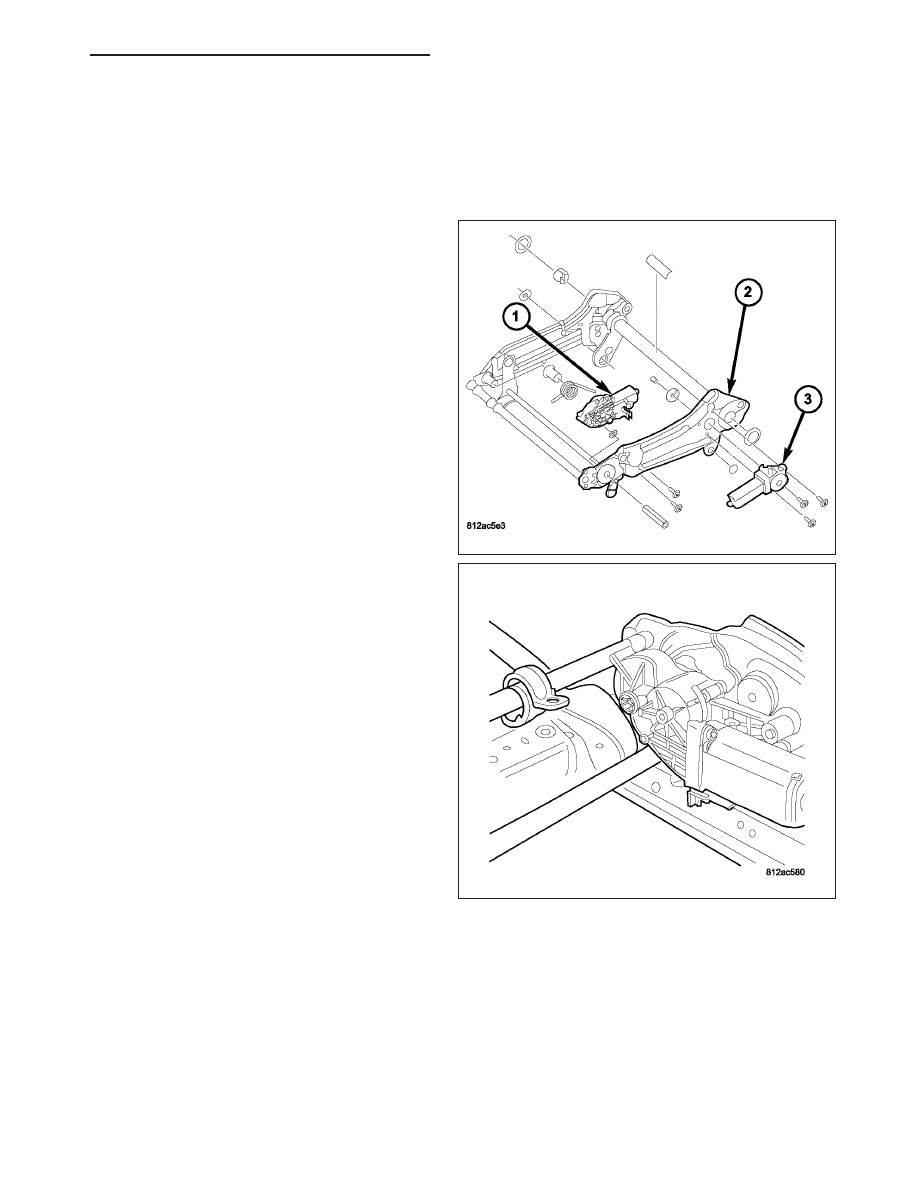

REAR TILT MOTOR

1. Disconnect and isolate the battery negative cable.

2. Remove the affected seat with the inoperative

motor (3) (Refer to 23 - BODY/SEATS/SEAT -
FRONT - REMOVAL).

3. Remove the seat cushion and pan (Refer to 23 -

BODY/SEATS/SEAT

CUSHION

COVER

-

REMOVAL).

8N - 234

POWER SEATS - SERVICE INFORMATION

HB

4. Disconnect the motor (3) electrical connector.

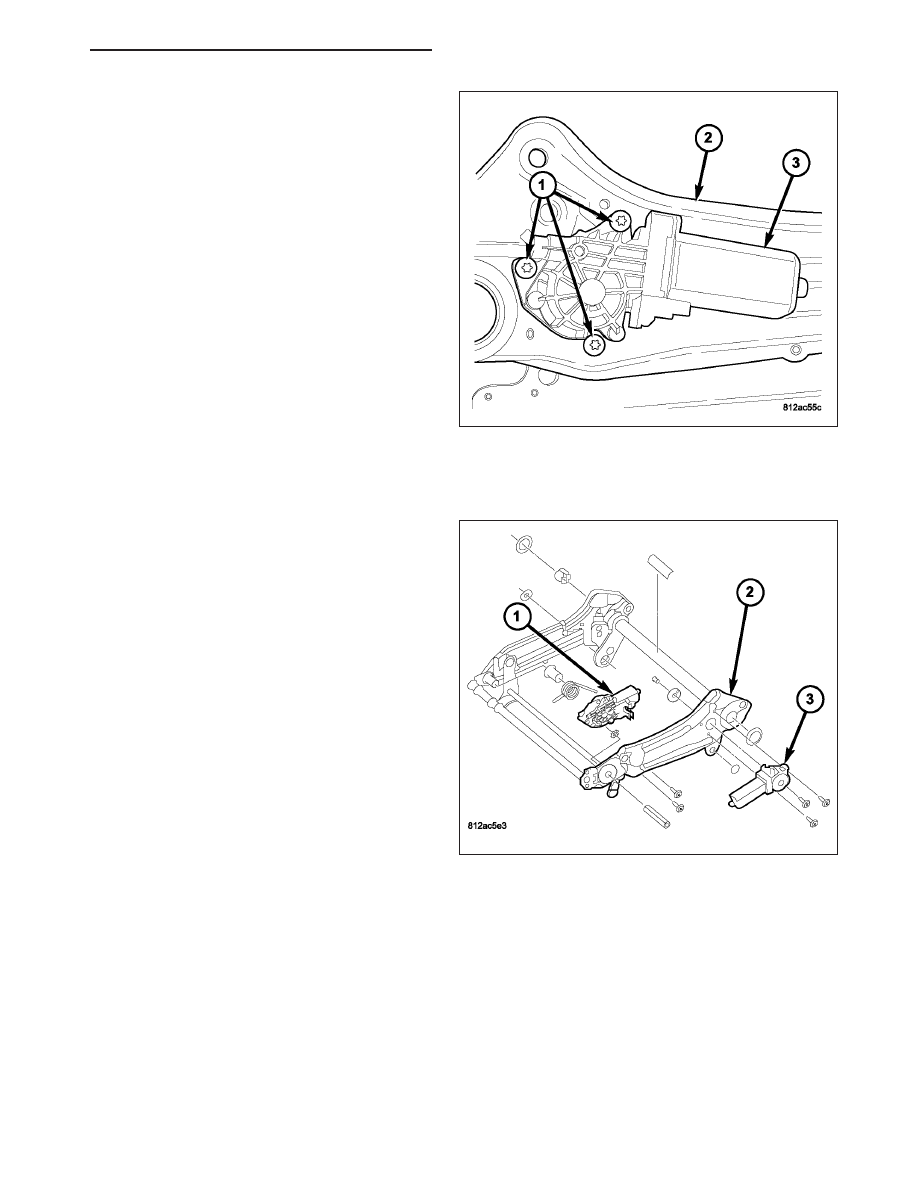

5. Remove the fasteners holding the motor (3) to the

seat adjuster (1).

6. Remove motor (3) from seat adjuster (2).

INSTALLATION

FRONT TILT MOTOR

1. Position motor (1) on seat adjuster (2).

HB

POWER SEATS - SERVICE INFORMATION

8N - 235

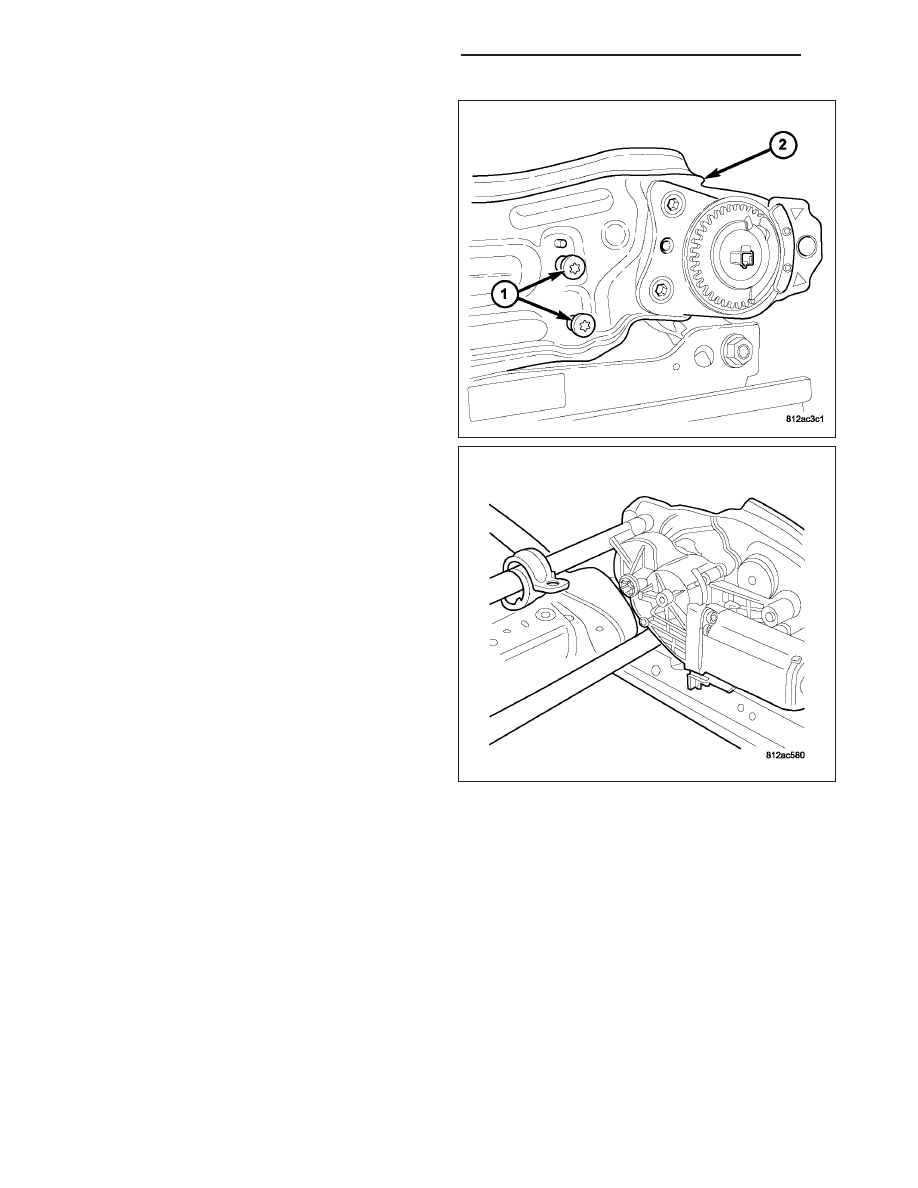

2. Install the fasteners (1) holding the motor to the

seat adjuster (2).

3. Connect the motor electrical connector.

4. Install the seat cushion (Refer to 23 - BODY/

SEATS/SEAT CUSHION COVER - INSTALLA-
TION).

5. Clip the wire harness to cushion pan.

6. Install the seat assembly (Refer to 23 - BODY/

SEATS/SEAT - INSTALLATION).

7. Connect the battery negative cable.

8. Verify system and vehicle operation.

8N - 236

POWER SEATS - SERVICE INFORMATION

HB
