Dodge Durango (HB). Manual - part 394

2.

TEST FOR A SHORTED MIRROR

Turn the ignition off.

Disconnect the appropriate mirror connector.

Turn the ignition on.

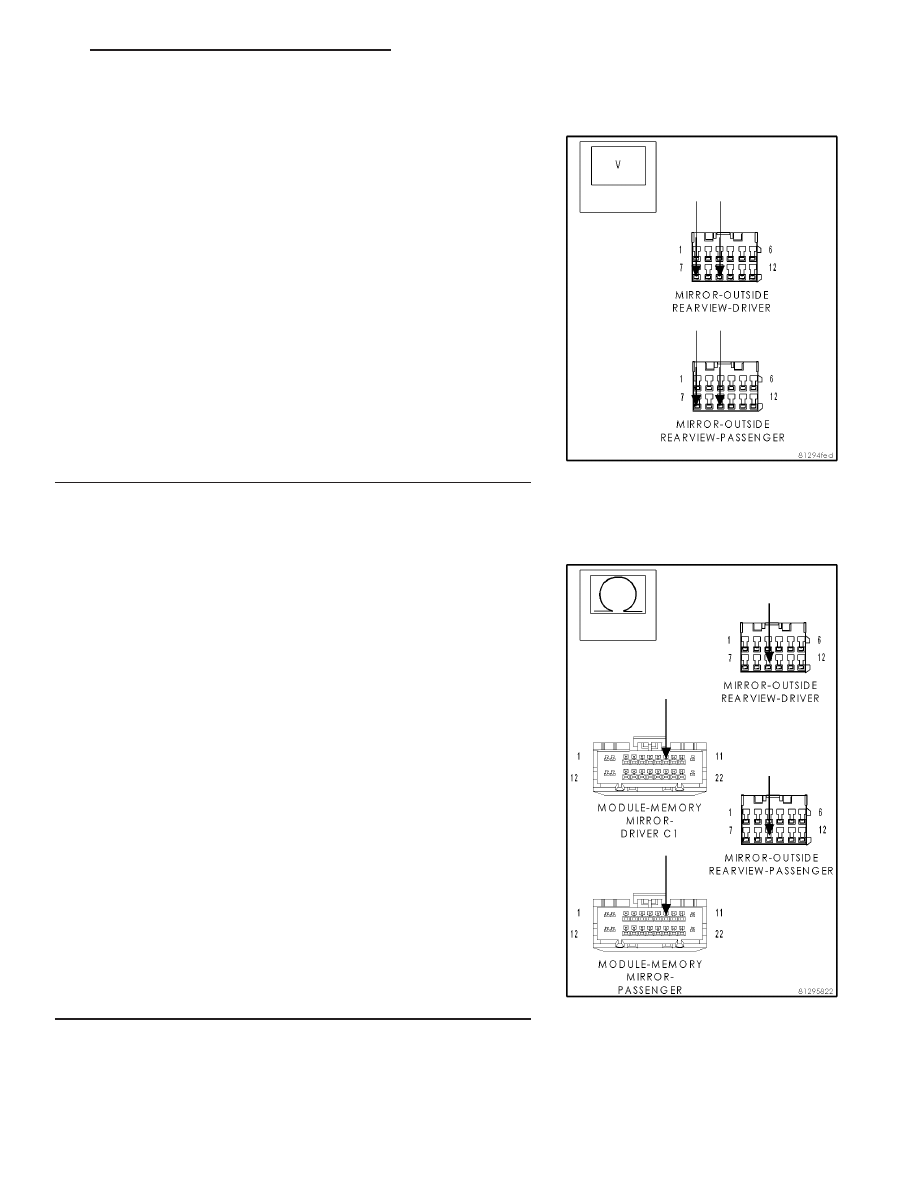

Measure the voltage between the (P669) or (P666) Mirror Sensor
Supply circuit and the ((P69) or (P66) Mirror Sensor Ground circuit.

Is the voltage between 4.8 and 5.2 volts?

Yes

>> Replace the Mirror.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go to 3

3.

TEST THE (P669) OR (P666) MIRROR SENSOR SUPPLY WIRE
FOR AN OPEN

Turn the ignition off.

Disconnect the appropriate Memory Mirror Module connector.

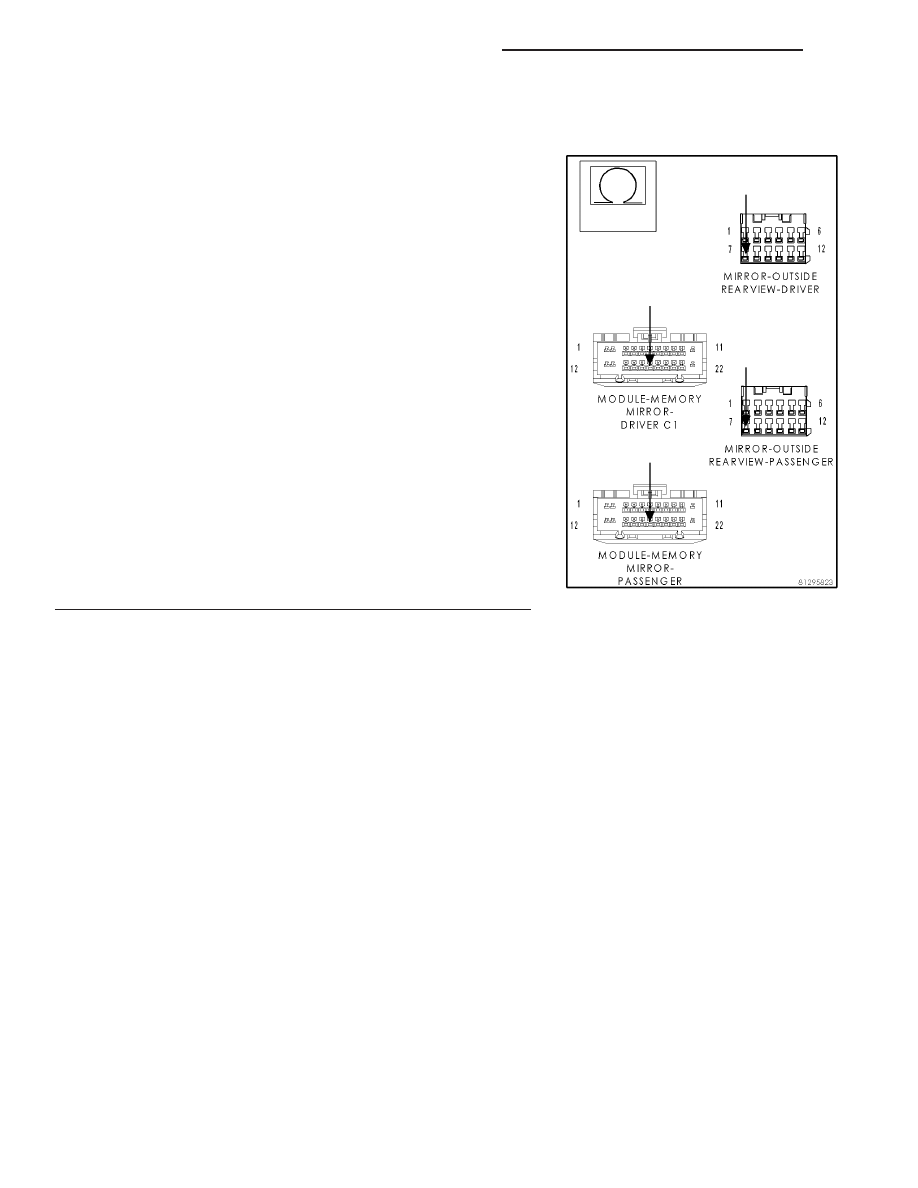

Measure the resistance between of the (P669) or (P666) Mirror Sen-
sor Supply circuit between the Module connector and the Mirror con-
nector..

Is the resistance below 2.0 ohms?

No

>> Repair the (P669) or (P666) Mirror Sensor Supply circuit

for an open..

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go to 4

HB

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 89

B1D0A,B1D13–MIRROR POSITION SENSOR POWER SUPPLY CIRCUIT HIGH – MEMORY MIRROR MODULE — (CONTINUED)

4.

TEST THE (P69) OR (P66) MIRROR SENSOR GROUND WIRE
FOR AN OPEN

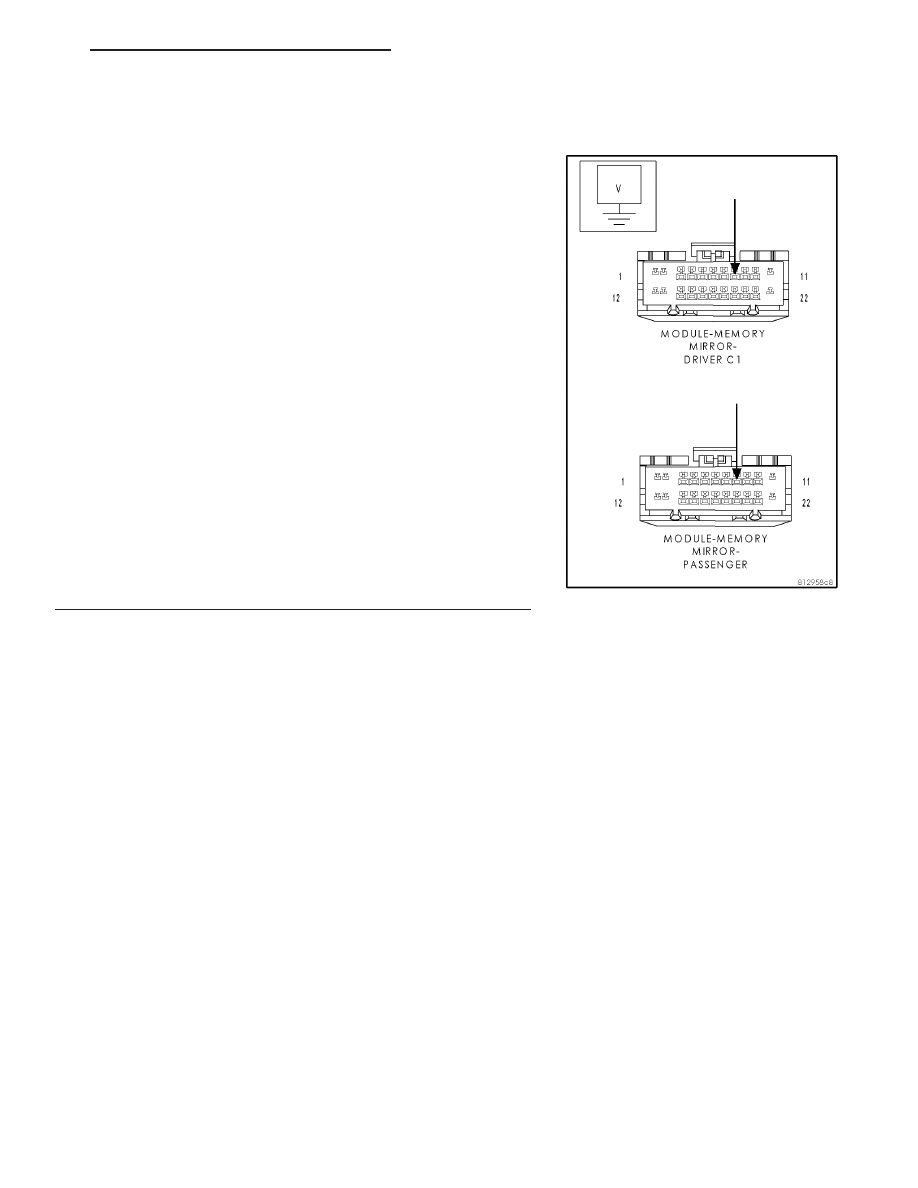

Measure the resistance of the ((P69) or (P66) Mirror Sensor Ground
circuit between the Module connector and the Mirror connector.

Is the resistance below 2.0 ohms?

No

>> Repair the (P69) or (P66) Mirror Sensor Ground circuit for

an open.

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Go to 5

Perform BODY VERIFICATION TEST - VER 1.

8N - 90

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

HB

B1D0A,B1D13–MIRROR POSITION SENSOR POWER SUPPLY CIRCUIT HIGH – MEMORY MIRROR MODULE — (CONTINUED)

5.

TEST THE (P669) OR (P666) MIRROR SENSOR SUPPLY WIRE
SHORTED TO VOLTAGE

Turn the ignition on.

Measure the voltage between ground and the (P669) or (P666) Mirror
Sensor Supply circuit.

Is there any voltage present?

Yes

>> Repair the (P669) or (P666) Mirror Sensor Supply circuit

for a short to voltage.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the appropriate Memory Mirror Module.

Perform BODY VERIFICATION TEST - VER 1.

HB

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 91

B1D0A,B1D13–MIRROR POSITION SENSOR POWER SUPPLY CIRCUIT HIGH – MEMORY MIRROR MODULE — (CONTINUED)

8N - 92

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

HB

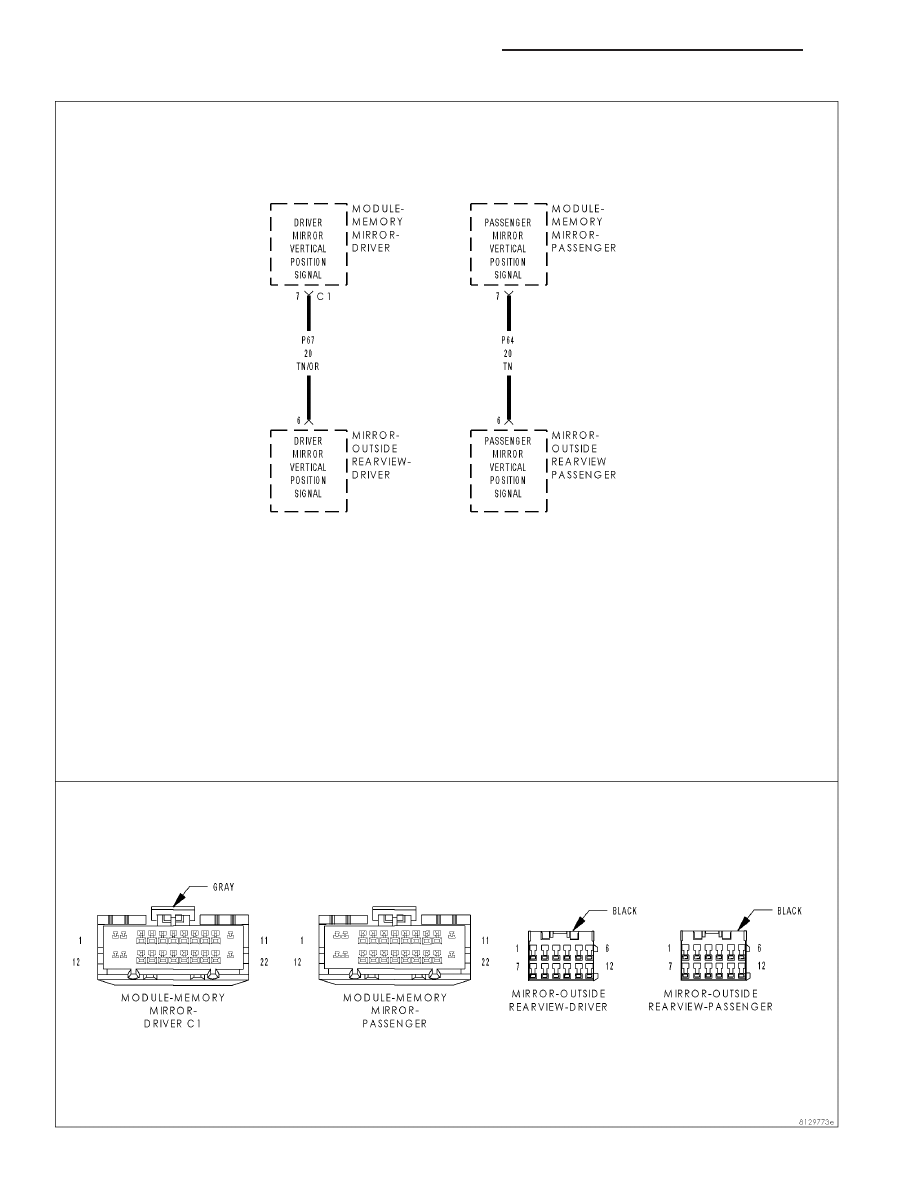

B1D0C,B1D15–MIRROR VERTICAL POSITION SENSOR INPUT CIRCUIT LOW – MEMORY MIRROR MODULE
