Dodge Durango (HB). Manual - part 392

HB

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 81

B1D07–MIRROR ADJUST SWITCH INPUT CIRCUIT STUCK– MEMORY MIRROR MODULE

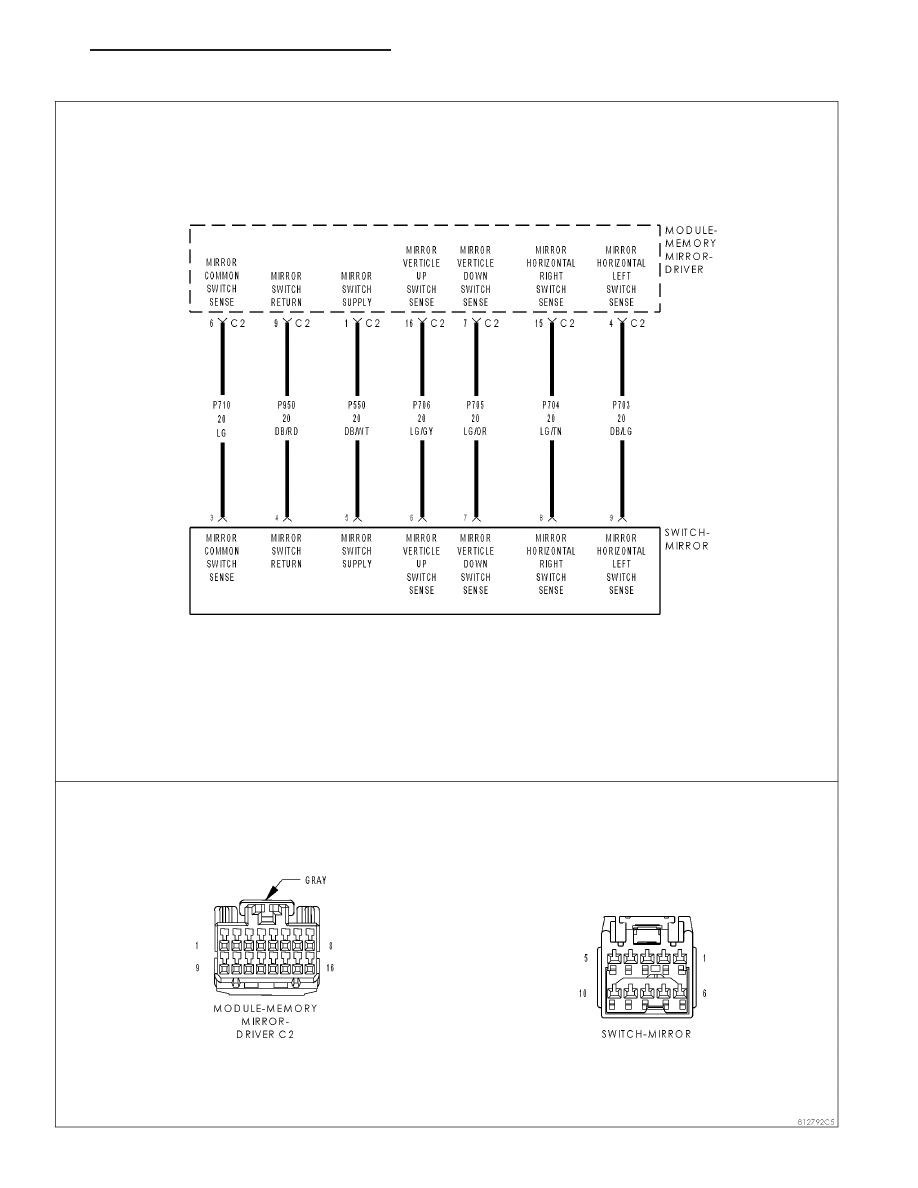

For the Power Memory Mirror System circuit diagram(Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMAT-
ICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Memory Mirror Module receives a mirror movement comand from the switch for over 30 sec-
onds., this code will set.

Possible Causes

MIRROR SWITCH

DRIVER MEMORY MIRROR MODULE

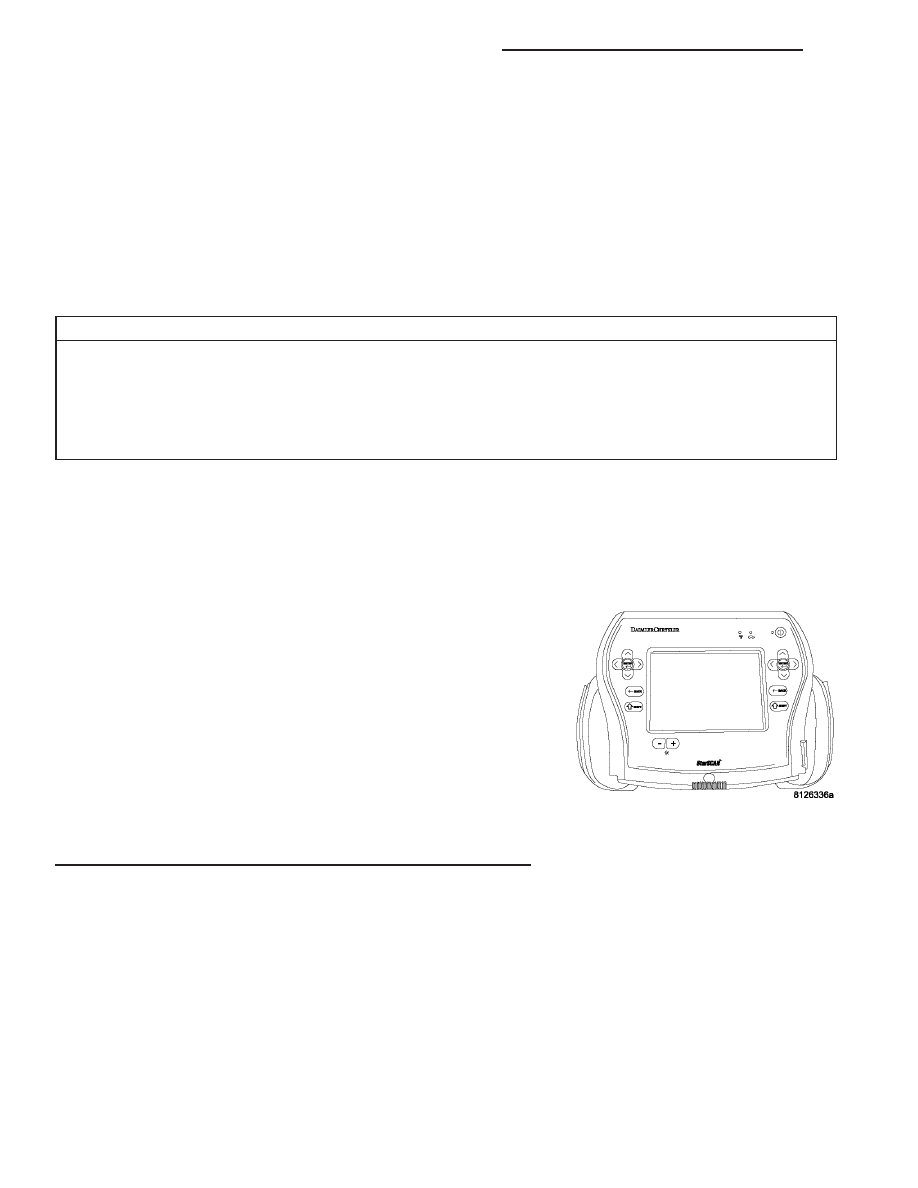

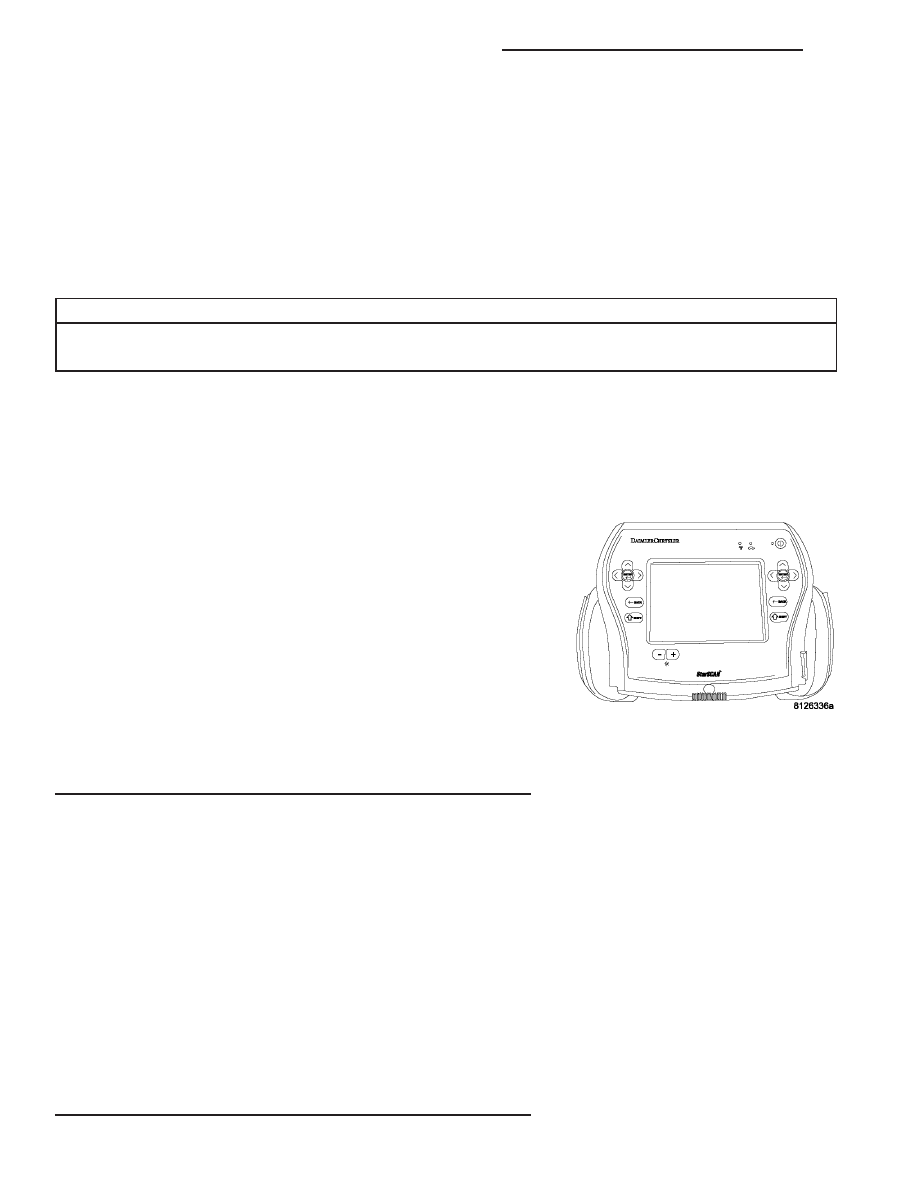

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Press the Mirror Switch in all directions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D04–MIRROR ADJUST SWITCH
INPUT CIRCUIT STUCK?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors. If the con-
ditions returns, replace the switch.

Perform BODY VERIFICATION TEST - VER 1.

2.

TEST THE SWITCH

Turn the ignition off.

Remove the Driver Window/Door Lock Switch assembly.

Remove the Mirror Switch.

Test the Mirror Switch in all positions by using the procedure in SER-
VICE INFORMATION / POWER LOCKS / WINDOW/LOCK SWITCH /
DIAGNOSING & TESTING / WINDOW/LOCK SWITCH.

Does the switch pass the test in all positions

No

>> Replace the Mirror Switch..

Perform BODY VERIFICATION TEST - VER 1.

Yes

>> Replace the Driver Memory Mirror Module.

Perform BODY VERIFICATION TEST - VER 1

8N - 82

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

HB

B1D07–MIRROR ADJUST SWITCH INPUT CIRCUIT STUCK– MEMORY MIRROR MODULE — (CONTINUED)

HB

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 83

B1D09,B1D12–MIRROR POSITION SENSOR POWER SUPPLY CIRCUIT LOW – MEMORY MIRROR MODULE

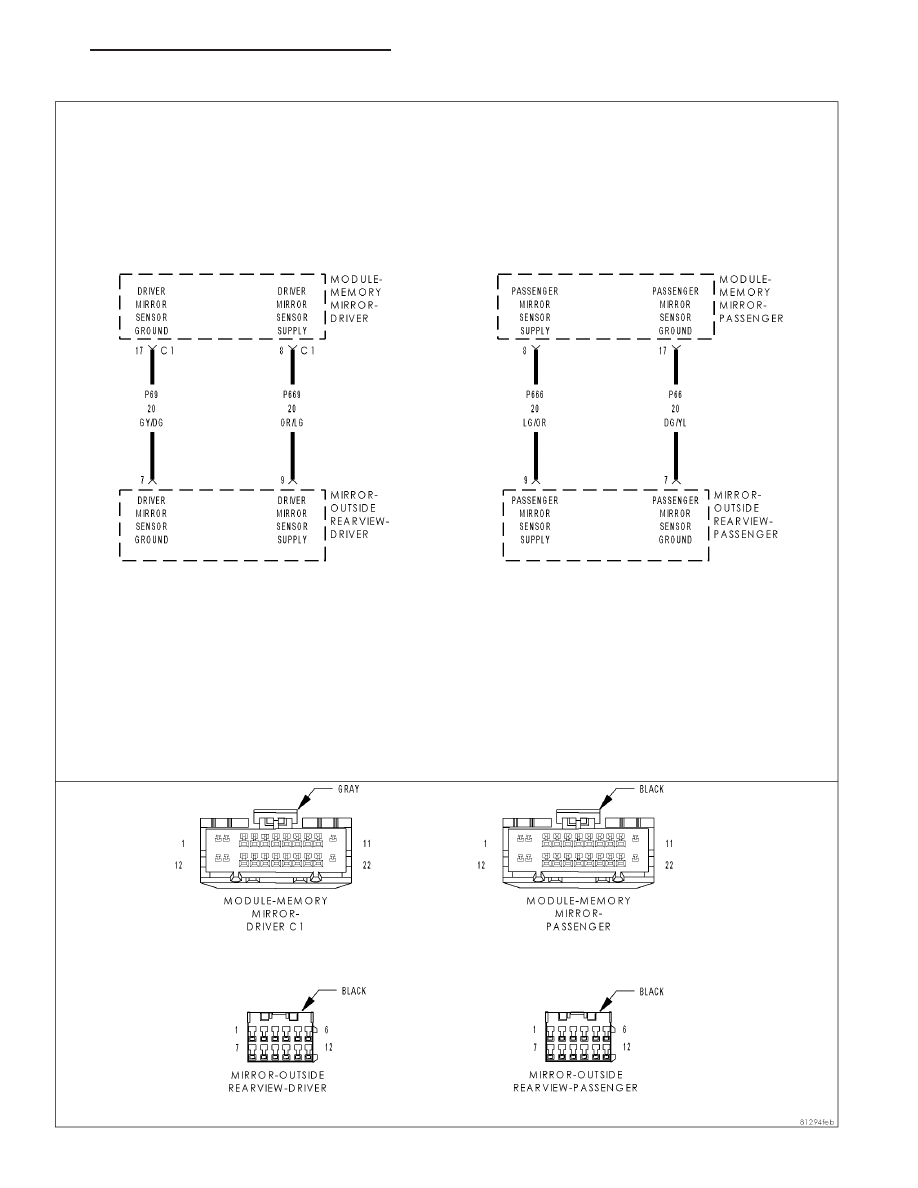

For the Power Memory Mirror System circuit diagram(Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMAT-
ICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Memory Mirror Module senses voltage below 4.3 volts on the Mirror Sensor Supply circuit for
over 30ms., this code will set.Note: This test covers both the Driver and Passenger code depending
on the side the code appeared in.

Possible Causes

(P669) OR (P666) MIRROR SENSOR SUPPLY CIRCUIT SHORT TO GROUND

(P669) OR (P666) MIRROR SENSOR SUPPLY CIRCUIT SHORTED TO (P69) OR (P66) MIRROR SENSOR
GROUND CIRCUIT.

MIRROR SHORTED

DRIVER MEMORY MIRROR MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Operate the Mirror Switch in all directions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display B1D09 or B1d12–MIRROR POSITION
SENSOR POWER SUPPLY CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

8N - 84

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

HB

B1D09,B1D12–MIRROR POSITION SENSOR POWER SUPPLY CIRCUIT LOW – MEMORY MIRROR MODULE — (CONTINUED)
