POWER SYSTEMS

TABLE OF CONTENTS

page

page

POWER LOCKS - ELECTRICAL DIAGNOSTICS. . . . 1
POWER LOCKS - SERVICE INFORMATION . . . . . 51
POWER MIRRORS - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . 59

POWER MIRRORS - SERVICE INFORMATION. . 142
POWER SEATS - ELECTRICAL DIAGNOSTICS . . 147
POWER SEATS - SERVICE INFORMATION. . . . . 228
POWER WINDOWS. . . . . . . . . . . . . . . . . . . . . . . 241

POWER LOCKS - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

B210D-BATTERY VOLTAGE LOW –

MEMORY MIRROR MODULE . . . . . . . . . . . . . . 2

B210E-BATTERY VOLTAGE HIGH –

MEMORY MIRROR MODULE . . . . . . . . . . . . . . 3

B2218, B2219–DOOR MODULE INTERNAL –

MEMORY MIRROR MODULE . . . . . . . . . . . . . . 4

B1801 DRIVER DOOR LOCK/UNLOCK

SWITCH INPUT CIRCUIT LOW —
CLUSTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

B1803–DRIVER DOOR LOCK/UNLOCK

SWITCH INPUT STUCK LOCK— CLUSTER . . . 8

B1804–DRIVER DOOR LOCK/UNLOCK

SWITCH INPUT STUCK UNLOCK—
CLUSTER . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

B1806–PASSENGER DOOR LOCK/UNLOCK

SWITCH INPUT CIRCUIT LOW —
CLUSTER . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

B1808–PASSENGER DOOR LOCK/UNLOCK

SWITCH INPUT STUCK LOCK – CLUSTER . . 17

B1809–PASSENGER DOOR LOCK/UNLOCK

SWITCH INPUT STUCK LOCK— CLUSTER . . 20

B182D-ALL DOOR LOCK OUTPUT CIRCUIT

SHORTED TO GROUND — CLUSTER . . . . . . 23

B1831-ALL DOOR UNLOCK OUTPUT

CIRCUIT SHORTED TO GROUND —
CLUSTER . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

B1835-DRIVER DOOR UNLOCK OUTPUT

CIRCUIT SHORTED TO GROUND —
CLUSTER . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

B1802, B1807 DOOR LOCK/UNLOCK

SWITCH CIRCUIT HIGH – MEMORY
MIRROR MODULE . . . . . . . . . . . . . . . . . . . . . 34

B1803, B1808 DOOR LOCK/UNLOCK

SWITCH CIRCUIT STUCK LOCK –
MEMORY MIRROR MODULE . . . . . . . . . . . . . 38

B1804, B1809 DOOR LOCK/UNLOCK

SWITCH CIRCUIT STUCK UNLOCK –
MEMORY MIRROR MODULE . . . . . . . . . . . . . 43

BODY VERIFICATION TEST – VER 1

. . . . . . 48

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . 49

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

HB

POWER SYSTEMS

8N - 1

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

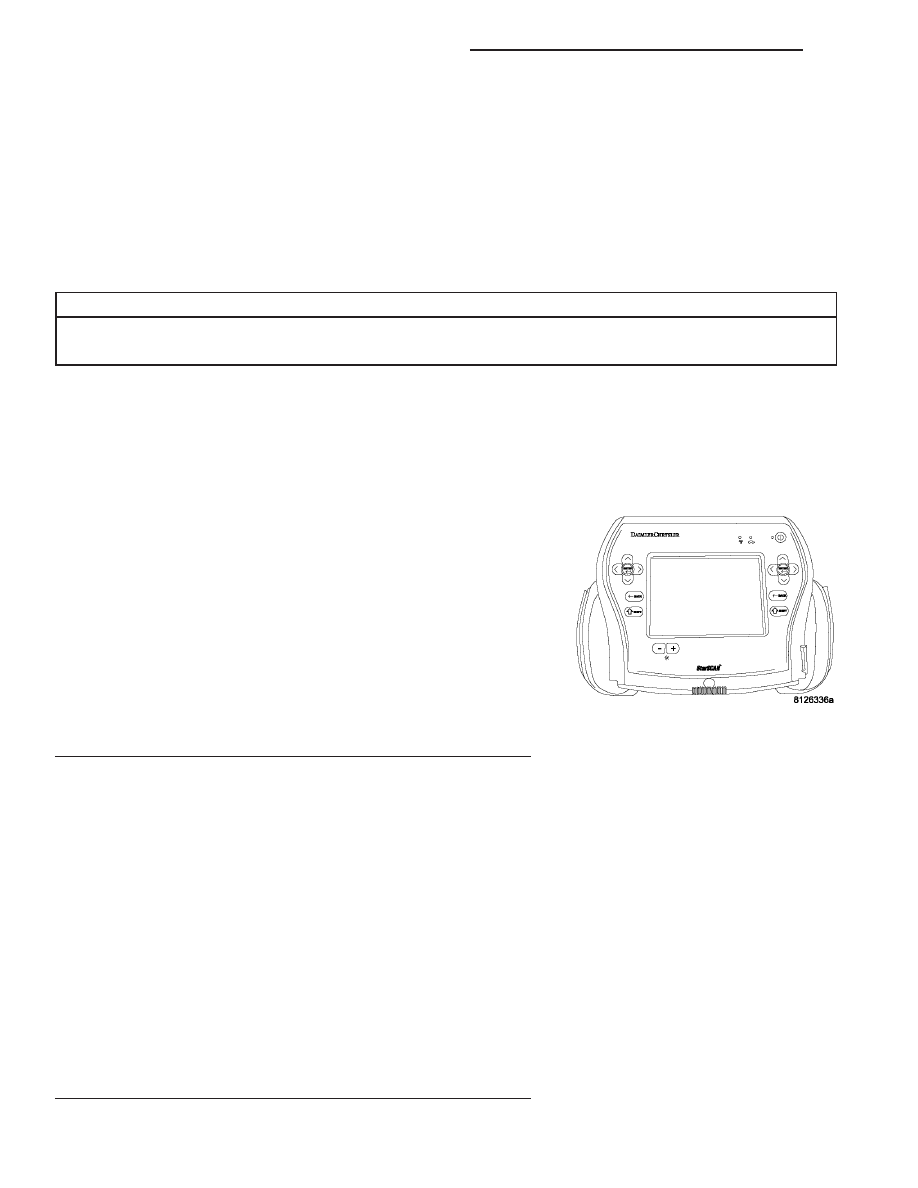

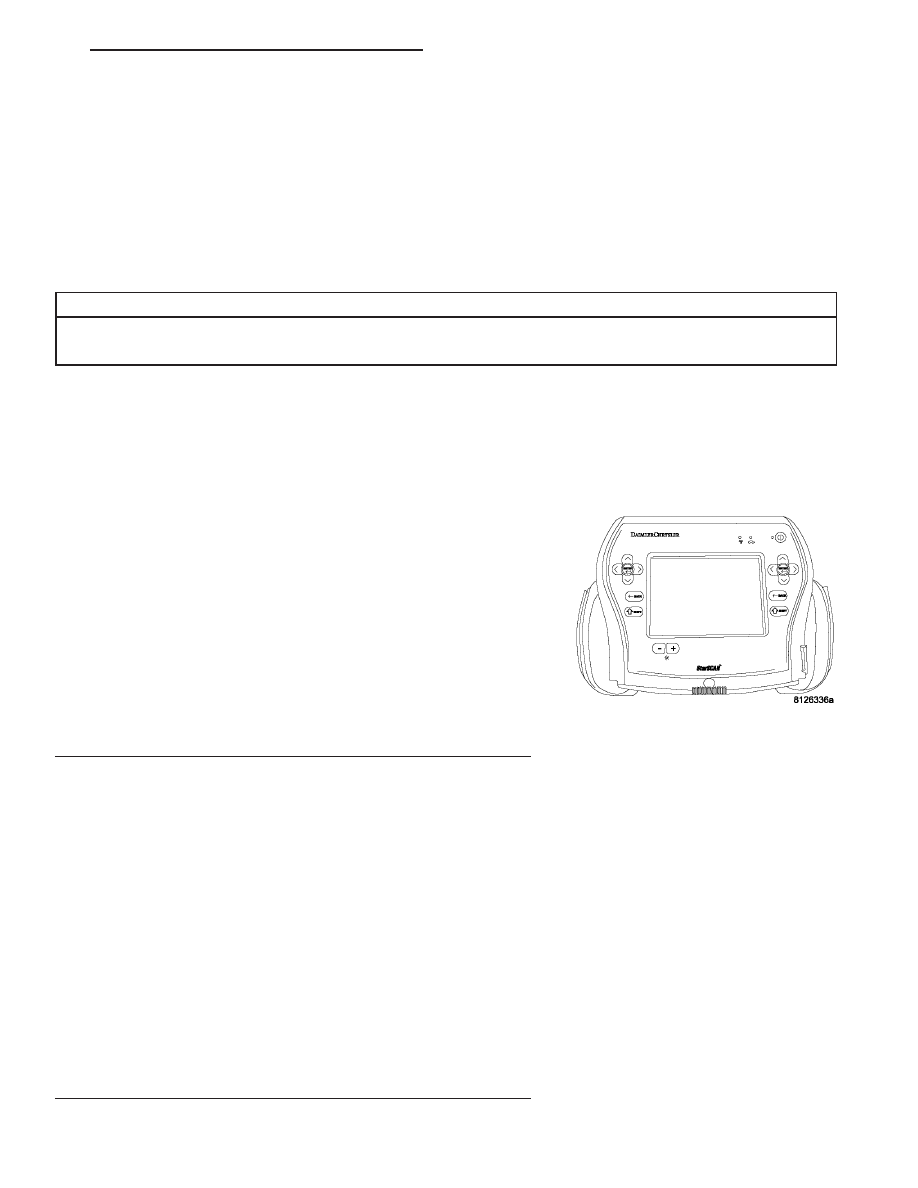

When Monitored:
At all times.

•

Set Condition:
Anytime the module senses voltage input below 9.5 volts, this code will set.

POSSIBLE CAUSES

LOW VOLTAGE ENGINE DTC

MEMORY MIRROR MODULE

Diagnostic Test

1.

CHECK ENGINE DTC’s

With the scan tool, read ENGINE DTC’s

Are there any ENGINE DTC’s present?

No

>> Go to 2

Yes

>> Refer to symptom list for problems related to ENGINE.

2.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Start the engine and run for 2 minutes.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display BATTERY VOLTAGE LOW?

Yes

>> Replace the Memory Mirror Module.

Perform BODY VERIFICATION TEST - VER 1.

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

8N - 2

POWER LOCKS - ELECTRICAL DIAGNOSTICS

HB

B210D-BATTERY VOLTAGE LOW – MEMORY MIRROR MODULE

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
At all times.

•

Set Condition:
Anytime the module senses voltage input above 15.9 volts, this code will set.

POSSIBLE CAUSES

HIGH VOLTAGE ENGINE DTC

MEMORY MIRROR MODULE

Diagnostic Test

1.

CHECK ENGINE DTC’s

With the scan tool, read ENGINE DTC’s

Are there any ENGINE DTC’s present?

No

>> Go to 2

Yes

>> Refer to symptom list for problems related to ENGINE.

2.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Start the engine and run for 2 minutes.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display BATTERY VOLTAGE HIGH?

Yes

>> Replace the Memory Mirror Module.

Perform BODY VERIFICATION TEST - VER 1.

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

HB

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 3

B210E-BATTERY VOLTAGE HIGH – MEMORY MIRROR MODULE

For the Power DoorLock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
At all times

•

Set Condition:
Whenever the module detects an EEPROM failure

POSSIBLE CAUSES

MEMORY MIRROR MODULE

Diagnostic Test

1.

Replace the Memory Mirror Module

Note: Anytime this code is logged, the module must be replaced.

Repair

Replace the Memory Mirror Module.

Perform the Body Verification Test 1A

8N - 4

POWER LOCKS - ELECTRICAL DIAGNOSTICS

HB

B2218, B2219–DOOR MODULE INTERNAL – MEMORY MIRROR MODULE
