Dodge Durango (HB). Manual - part 341





DAYTIME RUNNING LAMPS

NOTE: Before performing the following tests, determine whether the headlamp low and high beams operate.
If the headlamp low and high beams are also inoperative, diagnose and repair that problem before attempt-
ing to repair the Daytime Running Lamps.

CONDITION

POSSIBLE CAUSES

CORRECTION

DAYTIME RUNNING LAMPS

WILL NOT ILLUMINATE

1. Incorrect FCM programming.

1. Use a diagnostic scan tool to check and
correct the FCM programming as required.
Refer to the appropriate diagnostic
information.

2. Faulty FCM inputs or
outputs.

2. Use a diagnostic scan tool to test the
FCM inputs and outputs. Refer to the
appropriate diagnostic information.

FRONT FOG LAMPS

CONDITION

POSSIBLE CAUSES

CORRECTION

FRONT FOG LAMP DOES NOT

ILLUMINATE

1. Faulty or missing fuse.

1. Test and replace front fog lamp fuse as
required.

2. Faulty or missing bulb.

2. Test and replace front fog lamp bulb as
required.

3. Faulty ground circuit.

3. Test and repair front fog lamp ground
circuit as required.

4. Faulty supply circuit.

4. Test and repair open front fog lamp relay
output circuit as required.

5. Faulty or missing relay.

5. Test and replace front fog lamp relay as
required.

6. Faulty switch.

6. Test and replace headlamp switch as
required.

FRONT FOG LAMP DOES NOT

EXTINGUISH

1. Faulty supply circuit.

1. Test and repair shorted front fog lamp
relay output circuit as required.

2. Faulty relay.

2. Test and replace front fog lamp relay as
required.

3. Faulty switch.

3. Test and replace headlamp switch as
required.

HAZARD WARNING LAMPS

NOTE: Before performing the following tests, confirm whether the left and right turn signals operate satis-
factorily. If the turn signals are inoperative or operate improperly, diagnose and repair that problem before
attempting to repair the Hazard Warning Lamps.

CONDITION

POSSIBLE CAUSES

CORRECTION

HAZARD WARNING LAMPS

DO NOT FLASH

1. Faulty switch.

1. Test and replace multi-function switch as
required.

HAZARD WARNING LAMPS

DO NOT STOP FLASHING

1. Faulty switch.

1. Test and replace multi-function switch as
required.

HB

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 83

HEADLAMPS

NOTE: As part of the exterior lighting failsafe feature, upon ignition On the park lamps and the headlamp
low beams will illuminate regardless of the headlamp switch position if the instrument cluster cannot detect
an input from the headlamp switch, or if there is a loss of data bus communication.

CONDITION

POSSIBLE CAUSES

CORRECTION

HEADLAMP DOES NOT

ILLUMINATE

1. Faulty or missing bulb.

1. Test and replace headlamp bulb as
required.

2. Faulty ground circuit.

2. Test and repair open headlamp ground
circuit as required.

3. Faulty supply circuit.

3. Test and repair open headlamp low beam
or high beam circuit as required.

4. Faulty switch.

4. Test and replace headlamp switch as
required.

HEADLAMP DOES NOT

EXTINGUISH

1. Faulty supply circuit.

1. Test and repair shorted headlamp low
beam or high beam circuit as required.

2. Faulty switch.

2. Test and replace headlamp switch as
required.

HEADLAMPS ILLUMINATE

WITH IGNITION ON AND

HEADLAMP SWITCH OFF

(FAIL-SAFE OPERATION)

1. Faulty circuits between
headlamp switch and
instrument cluster.

1. Test and repair headlamp switch mux
and return circuits as required.

2. Loss of data bus
communication.

2. Use a diagnostic scan tool to test the
data bus. Refer to the appropriate
diagnostic information.

3. Faulty switch.

3. Test and replace headlamp switch as
required.

HEADLAMPS WILL NOT

SWITCH FROM HIGH TO LOW

BEAMS, OR FROM LOW TO

HIGH BEAMS

1. Faulty circuits between
multi-function switch and
instrument cluster.

1. Test and repair wash/beam select mux
and multi-function switch return circuits as
required.

2. Faulty switch.

2. Test and replace multi-function switch as
required.

AUTO HEADLAMPS

INOPERATIVE

1. Faulty circuits between sun
load sensor and instrument
cluster.

1. Test and repair sun sensor and sun
sensor return circuits as required.

2. Faulty sun load sensor.

2. Test and replace sun load sensor as
required.

8L - 84

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

HB

PARK LAMPS

NOTE: As part of the exterior lighting failsafe feature, upon ignition On the exterior park lamps and the
headlamp low beams will illuminate regardless of the headlamp switch position if the instrument cluster
cannot detect an input from the headlamp switch, or if there is a loss of data bus communication.

CONDITION

POSSIBLE CAUSES

CORRECTION

PARK LAMP DOES NOT

ILLUMINATE

1. Faulty or missing fuse.

1. Test and replace park lamp fuse as
required.

2. Faulty or missing bulb.

2. Test and replace park lamp bulb as
required.

3. Faulty or missing relay.

3. Test and replace park lamp relay as
required.

4. Faulty ground circuit.

4. Test and repair open park lamp ground
circuit as required.

5. Faulty supply circuit.

5. Test and repair open park lamp relay
output circuit as required.

6. Faulty switch.

6. Test and replace headlamp switch as
required.

PARK LAMP DOES NOT

EXTINGUISH

1. Faulty supply circuit.

1. Test and repair shorted park lamp relay
output circuit as required.

2. Faulty relay.

2. Test and replace park lamp relay as
required.

3. Faulty switch.

3. Test and replace headlamp switch as
required.

TURN SIGNAL LAMPS

CONDITION

POSSIBLE CAUSES

CORRECTION

ONE TURN SIGNAL LAMP

DOES NOT ILLUMINATE

1. Faulty or missing bulb.

1. Test and replace turn signal bulb as
required.

2. Faulty ground circuit.

2. Test and repair open ground circuit as
required.

3. Faulty supply circuit.

3. Test and repair open right or left turn
signal circuit as required.

ALL RIGHT SIDE AND/OR ALL

LEFT SIDE TURN SIGNAL

LAMPS DO NOT FLASH

1. Faulty switch.

1. Test and replace multi-function switch as
required.

2. Faulty signal circuit.

2. Test and repair open right or left turn
signal circuit as required.

ALL RIGHT SIDE OR ALL LEFT

SIDE TURN SIGNALS FLASH

TOO RAPIDLY (MORE THAN

100 FLASHES PER MINUTE)

1. Faulty or missing bulb.

1. Test and replace faulty bulb as required.

2. Faulty ground circuit.

2. Test and repair open ground circuit as
required.

3. Faulty signal circuit.

3. Test and repair open right or left turn
signal circuit as required.

HB

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 85

STANDARD PROCEDURE

FRONT LAMP AIMING

VEHICLE PREPARATION FOR LAMP ALIGNMENT

1. Check for and correct any burnt out bulbs.

2. Repair or replace any faulty, worn or damaged body or suspension components that could hinder proper lamp

alignment.

3. Verify proper tire inflation pressures.

4. Remove any accumulations of mud, snow or ice from the vehicle underbody and clean the front lamp lenses.

5. Verify that there is no load in the vehicle (cargo or passengers), except for the driver.

6. The fuel tank should be Full. Add 2.94 kilograms (6.5 pounds) of weight over the fuel tank for each estimated

gallon of missing fuel.

7. Verify correct vehicle suspension height.

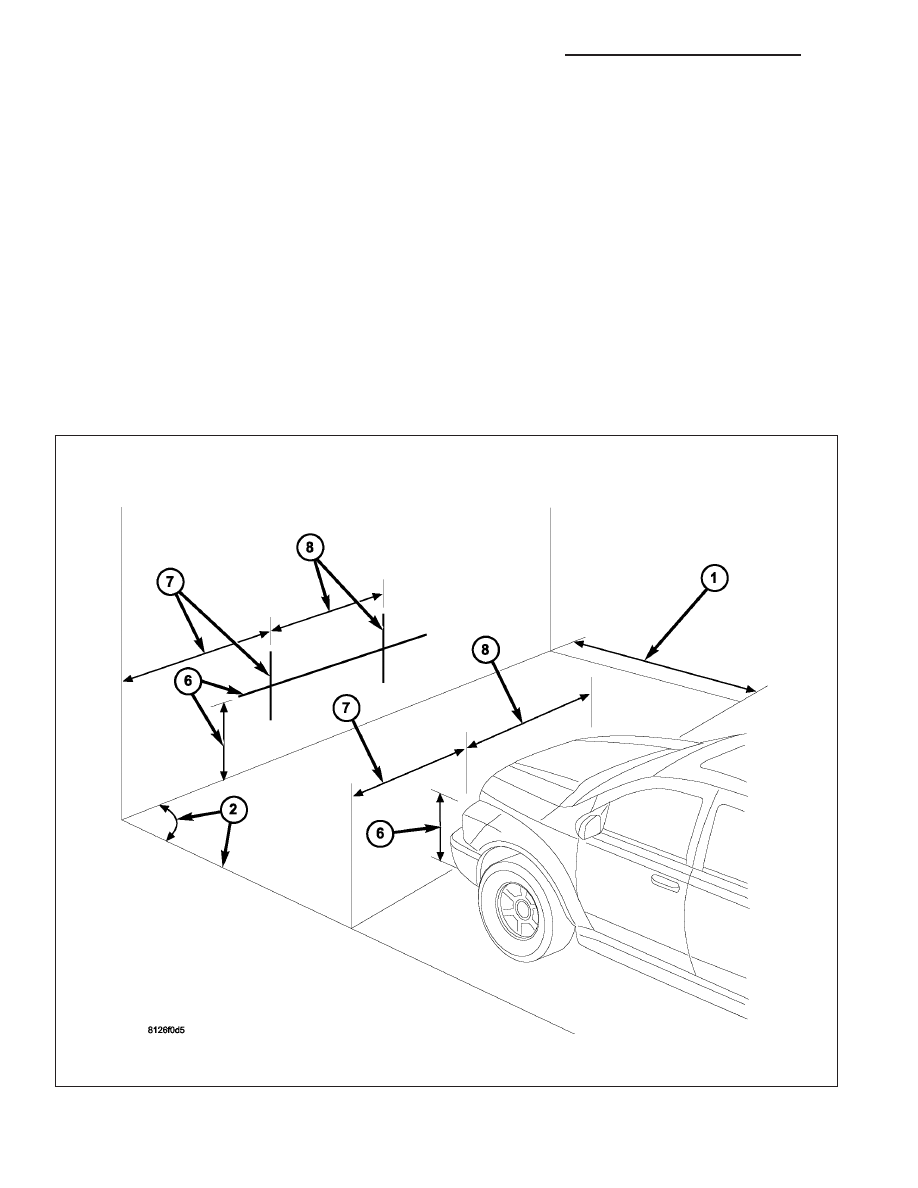

LAMP ALIGNMENT SCREEN PREPARATION

The procedure that follows will prepare a suitable front lamp alignment screen.

8L - 86

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

HB
