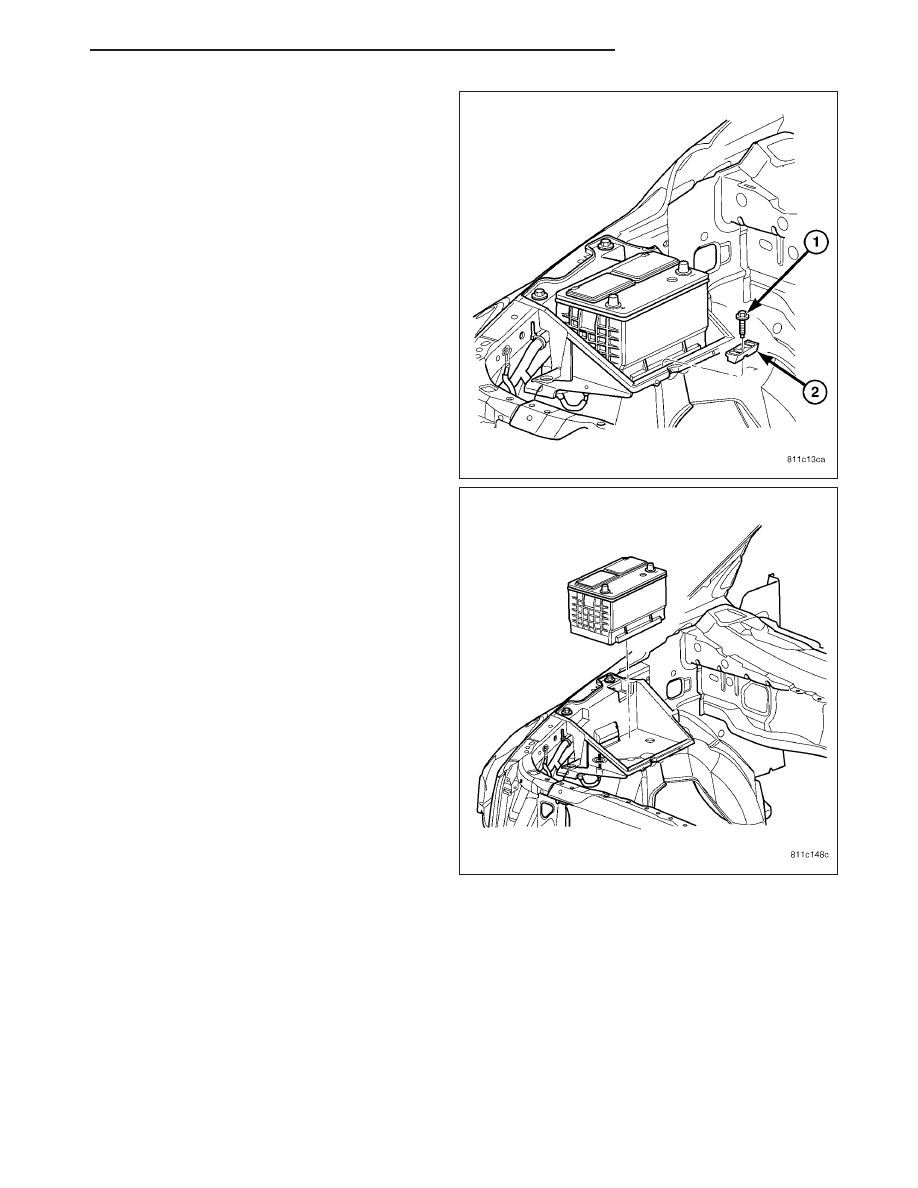

8. Remove the battery hold down (1) and bolt (2) from

the battery.

WARNING: WEAR A SUITABLE PAIR OF RUBBER
GLOVES (NOT THE HOUSEHOLD TYPE) WHEN
REMOVING

A

BATTERY

BY

HAND.

SAFETY

GLASSES SHOULD ALSO BE WORN. IF THE BAT-
TERY IS CRACKED OR LEAKING, THE ELECTRO-
LYTE CAN BURN THE SKIN AND EYES.

9. Remove the battery from the battery tray.

HB

BATTERY SYSTEM

8F - 17

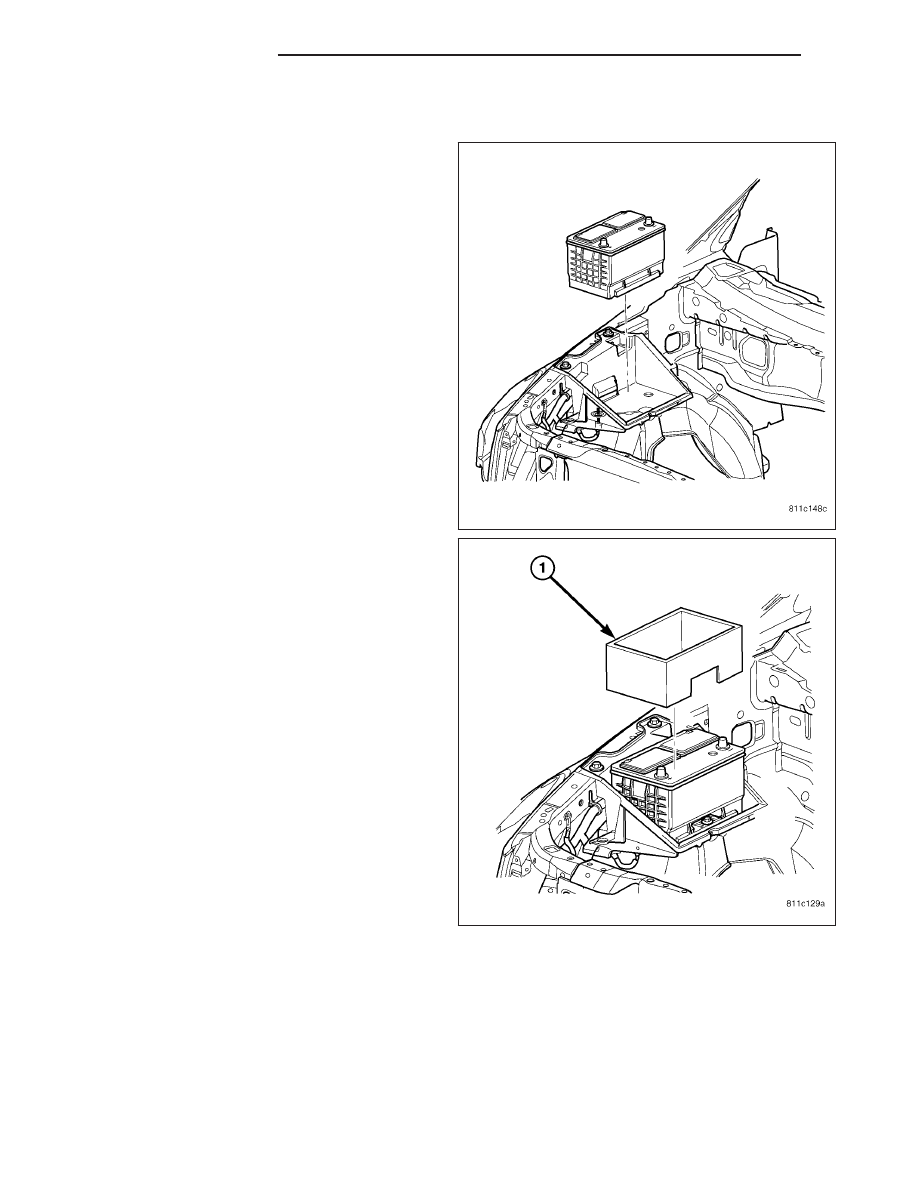

INSTALLATION

1. Clean and inspect the battery.

2. Position the battery onto the battery tray. Ensure

that the battery positive and negative terminal
posts are correctly positioned. The battery cable
terminal clamps must reach the correct battery ter-
minal post without stretching the cables.

3. Install the thermal guard (1) and slide battery

toward fender.

8F - 18

BATTERY SYSTEM

HB

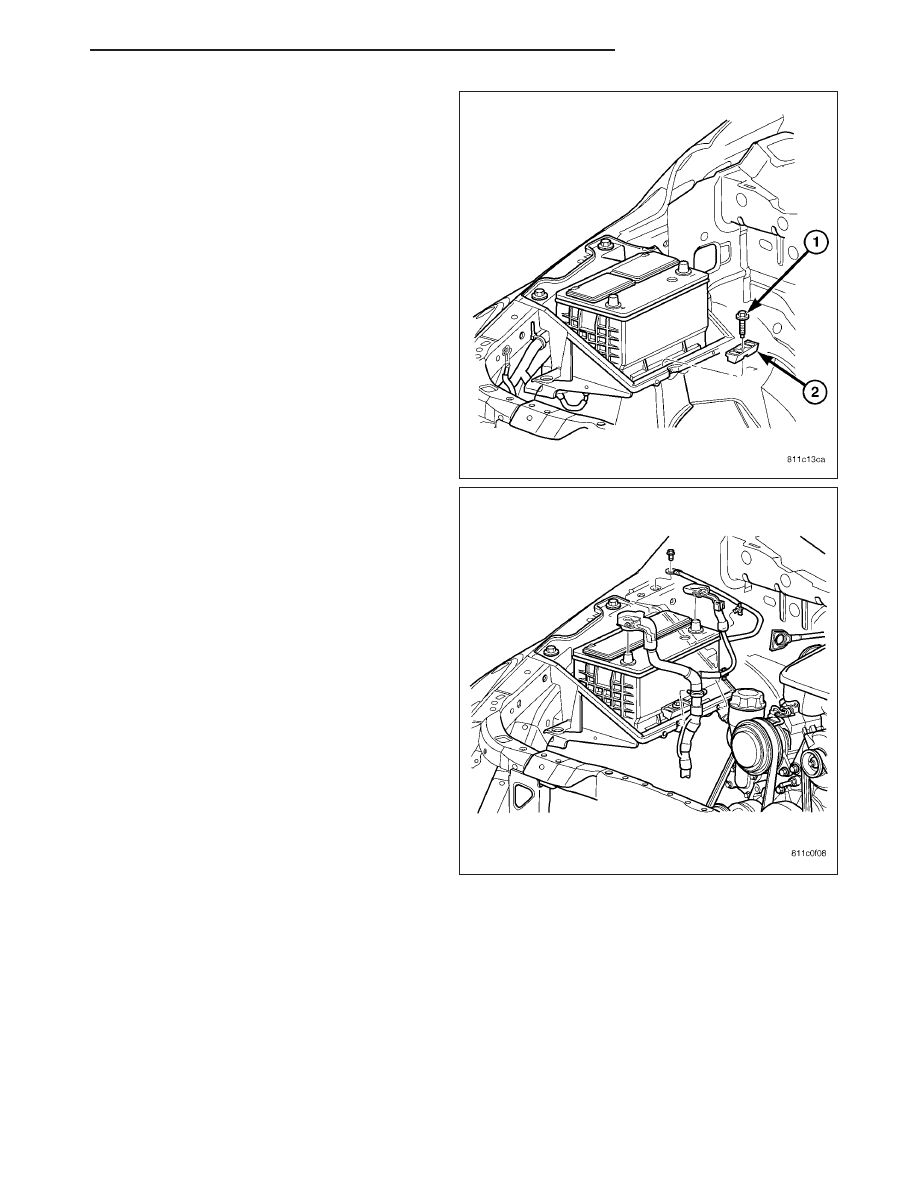

4. Install the battery hold down (1) and bolt (2) onto

the battery.

CAUTION: Be certain that the battery cable termi-
nal clamps are connected to the correct battery
terminal posts. Reverse battery polarity may dam-
age electrical components of the vehicle.

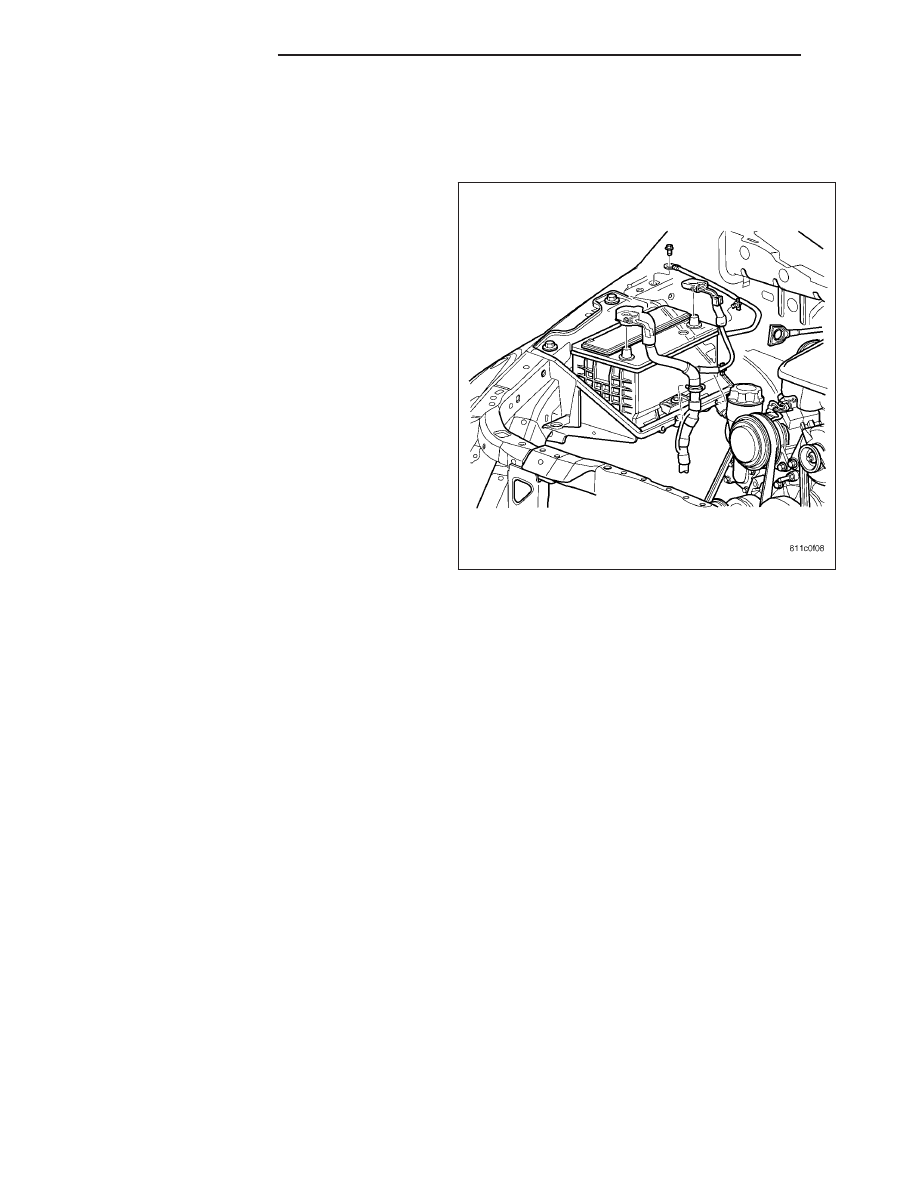

5. Clean the battery cable terminal clamps and the

battery terminal posts.

6. Connect the battery positive cable terminal clamp

to the battery positive terminal post.

7. Connect the battery negative cable terminal clamp

to the battery negative terminal post.

8. Apply a thin coating of petroleum jelly or chassis

grease to the exposed surfaces of the battery cable
terminal clamps and the battery terminal posts.

HB

BATTERY SYSTEM

8F - 19

BATTERY CABLES

DESCRIPTION

The battery cables are large gauge, stranded copper
wires sheathed within a heavy plastic or synthetic rub-
ber insulating jacket. The wire used in the battery
cables combines excellent flexibility and reliability with
high electrical current carrying capacity.

The battery cables cannot be repaired and, if dam-
aged or inoperative, they must be replaced.

The battery cables feature a stamped brass clamping
type female battery terminal crimped onto one end of
the battery cable wire and then solder-dipped. A
square headed pinch-bolt and hex nut are installed at
the open end of the female battery terminal clamp.
The battery positive cable also includes a red molded
rubber protective cover for the female battery terminal
clamp. Large eyelet type terminals are crimped onto
the opposite end of the battery cable wire and then
solder-dipped. The battery positive cable wires have a
red insulating jacket to provide visual identification and
feature a larger female battery terminal clamp to allow
connection to the larger battery positive terminal post.
The battery negative cable wires have a black insulat-
ing jacket and a smaller female battery terminal
clamp.

OPERATION

The battery cables connect the battery terminal posts to the vehicle electrical system. These cables also provide a
return path for electrical current generated by the charging system for restoring the voltage potential of the battery.
The female battery terminal clamps on the ends of the battery cable wires provide a strong and reliable connection
of the battery cable to the battery terminal posts. The terminal pinch bolts allow the female terminal clamps to be
tightened around the male terminal posts on the top of the battery. The eyelet terminals secured to the ends of the
battery cable wires opposite the female battery terminal clamps provide secure and reliable connection of the bat-
tery to the vehicle electrical system.

DIAGNOSIS AND TESTING

BATTERY CABLES

A voltage drop test will determine if there is excessive resistance in the battery cable terminal connections or the
battery cables. If excessive resistance is found in the battery cable connections, the connection point should be
disassembled, cleaned of all corrosion or foreign material, then reassembled. Following reassembly, check the volt-
age drop for the battery cable connection and the battery cable again to confirm repair.

When performing the voltage drop test, it is important to remember that the voltage drop is giving an indication of
the resistance between the two points at which the voltmeter probes are attached. EXAMPLE: When testing the
resistance of the battery positive cable, touch the voltmeter leads to the battery positive cable terminal clamp and
to the battery positive cable eyelet terminal at the starter solenoid B(+) terminal stud. If you probe the battery pos-
itive terminal post and the battery positive cable eyelet terminal at the starter solenoid B(+) terminal stud, you are
reading the combined voltage drop in the battery positive cable terminal clamp-to-terminal post connection and the
battery positive cable.
