B1090–ACTUATOR PULSE COUNT PERFORMANCE (ATC & MTC) (CONTINUED)

2.

RUN THE ACTUATOR DTC DETECTION TEST

With the scan tool, erase HVAC DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

With the scan tool, select System Tests and then select Actuator DTC Detection. When the test is complete, select
View DTCs.

Does the scan tool display any DTCs?

Yes

>> Diagnose and repair the DTC(s). If multiple DTCs are present, beginning with the common circuits, diag-

nose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Contents in this
Section for a complete list of all HVAC related symptoms.

No

>> Go To 3

3.

RUN ACTUATOR CALIBRATION TEST

With the scan tool, select System Tests and then select Actuator Calibration Test. When the test is complete, select
View DTCs.

Does the scan tool display any DTCs?

Yes

>> Diagnose and repair the DTC(s). Refer to the Table of Contents in this Section for a complete list of all

HVAC related symptoms.

No

>> Go To 4

4.

CHECK MODE, BLEND & RECIRCULATION DOOR OPERATION

Start the engine.

Set the blower to high speed.

Operate each door in all positions in one direction and then in the opposite direction while monitoring the following:

•

For the Mode Doors, verify that air flows from each vent accordingly for the position selected on the A/C
Heater Control.

•

For the Blend Doors, verify that the airflow air temperature changes accordingly for the temperature range
selected on the A/C Heater Control.

•

For the Recirculation Door, verify that the sound of the air flow get louder as the recirculation door opens to
bring in recirculated air or gets softer as the recirculation door closes to bring in fresh air.

Does each door operate properly?

Yes

>> The condition causing the fault has cleared at this time.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Remove the door actuator of the affected door from the A/C Heater Housing Assembly. By hand,

attempt to rotate the actuator in both directions. Inspect the A/C Heater Housing for damage, for dis-
connected, missing, or broken linkage, and for broken or binding doors. Repair as necessary in accor-
dance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 297

B2214–(HVAC) CLIMATE CONTROL INTERNAL (ATC & MTC)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the A/C Heater Control has an internal fault. This DTC has a maturing time of 5 seconds and a de-maturing
time of 10 seconds. If the DTC’s status changes from active to stored it will stay in memory for 100 ignition
cycles.

Possible Causes

A/C HEATER CONTROL

NOTE: This DTC must be active for the results of this test to be valid. Do not perform this test if this DTC
is stored. Refer to either HVAC System Test (ATC) or to HVAC System Test (MTC) for stored DTC test pro-
cedures.

Diagnostic Test

1.

REPLACE THE A/C HEATER CONTROL

Repair

Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1.

24 - 298

HVAC - ELECTRICAL DIAGNOSTICS

HB

B2310–REAR WASHER SWITCH INPUT CIRCUIT LOW (ATC & MTC)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Rear Washer mode switch is stuck in a pushed position for more than two minutes. This DTC has a
maturing time of two minutes and a de-maturing time of two seconds. If the DTC’s status changes from active
to stored it will stay in memory for 100 ignition cycles.

Possible Causes

OBJECT HOLDING SWITCH IN A PUSHED POSITION

A/C HEATER CONTROL

Theory of Operation

The switch input changes when the switch is pushed down. An active DTC indicates that the switch is stuck in a
pushed position. A stored DTC indicates that the switch was stuck in a pushed position for more than two minutes,
but has since returned to its normal state.

NOTE: This DTC must be active for the results of this test to be valid. Do not perform this test if this DTC
is stored. Refer to either HVAC System Test (ATC) or to HVAC System Test (MTC) for stored DTC test pro-
cedures.

Diagnostic Test

1.

INSPECT FOR OBJECT HOLDING SWITCH IN A PUSHED POSITION

Inspect the A/C Heater Control for an object holding the switch in a pushed position. If present, remove the object.

Turn the ignition on.

With the scan tool, erase HVAC DTCs.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

Wait two minutes, then with the scan tool, read HVAC DTCs.

Does the scan tool display active: B2310–REAR WASHER SWITCH INPUT CIRCUIT LOW?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Perform BODY VERIFICATION TEST – VER 1.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 299

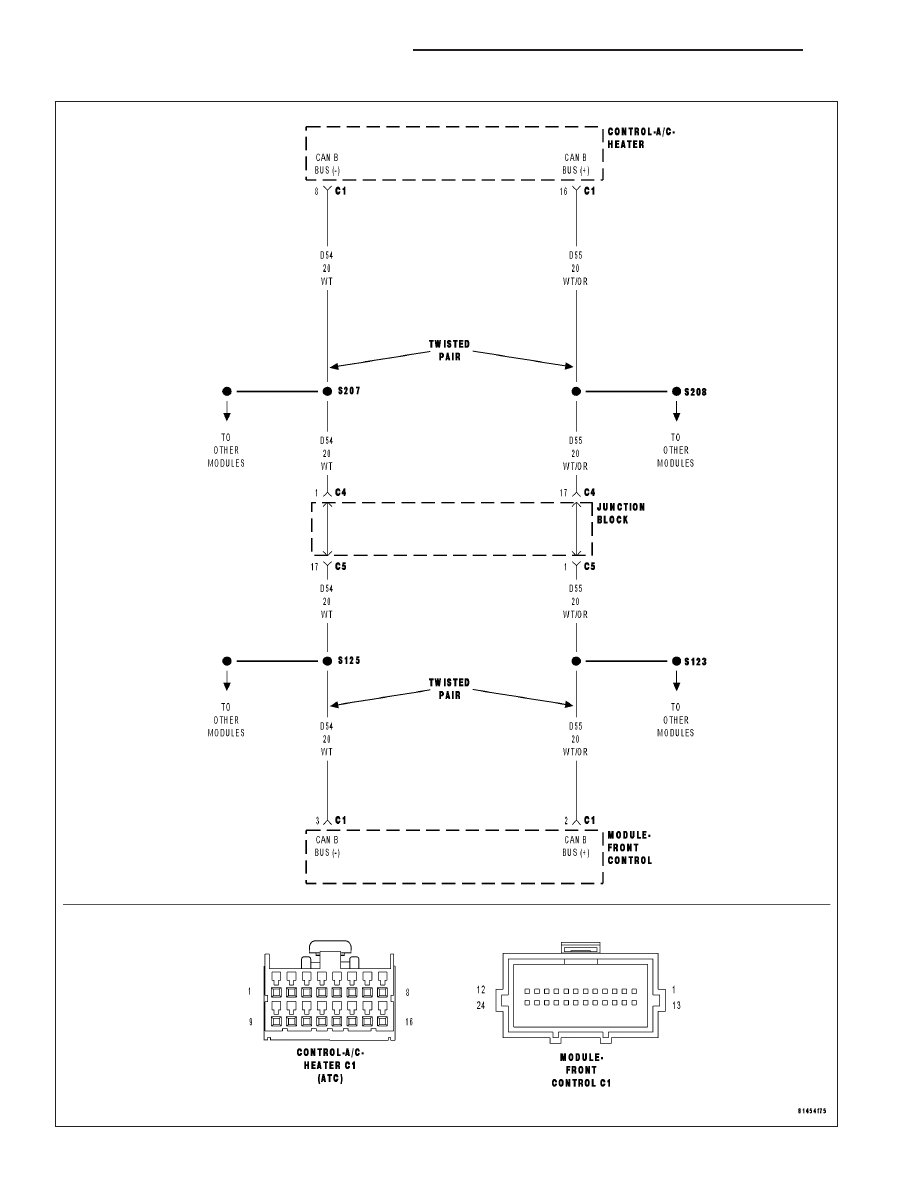

U0019–CAN B BUS (ATC)

24 - 300

HVAC - ELECTRICAL DIAGNOSTICS

HB
