B105F–CLIMATE CONTROL MOTOR(S) COMMON 1 CONTROL CIRCUIT LOW (MTC) (CONTINUED)

For the Manual Temperature Control (MTC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING - SCHE-
MATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the Actuator DTC Detection Test is executed.

•

Set Condition:
If the (C34) Front Common Door Driver circuit is shorted to ground.

Possible Causes

(C34) FRONT COMMON DOOR DRIVER CIRCUIT SHORTED TO GROUND

(C34) FRONT COMMON DOOR DRIVER CIRCUIT SHORTED TO OTHER DOOR DRIVER CIRCUIT(S)

FRONT BLEND DOOR ACTUATOR

MODE DOOR 1 (FLOOR TO PANEL) ACTUATOR

MODE DOOR 2 (FLOOR TO DEFROST) ACTUATOR

RECIRCULATION DOOR ACTUATOR

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Front Blend Door Actuator via the (C61) Front Blend Door Driver circuit and the
(C34) Front Common Door Driver circuit. The A/C Heater Control drives the Mode Door 1 (Floor to Panel) Actuator
via the (C29) Mode Door 1 Driver circuit and the (C34) Front Common Door Driver circuit. The A/C Heater Control
drives the Mode Door 2 (Floor to Defrost) Actuator via the (C801) Mode Door 2 Driver circuit and the (C34) Front
Common Door Driver circuit. The A/C Heater Control drives the Recirculation Door Actuator via the (C32) Recircu-
lation Door Driver circuit and the (C34) Front Common Door Driver circuit. All of the front door actuators share the
(C34) Front Common Door Driver circuit. Inside the A/C Heater Control, each door actuator has its own unique
driver, but all share a single common door driver circuit. Due to the shared circuitry similar DTCs can set at the
same time for multiple actuators depending upon the type of short, its location, and the direction the actuator is
moving when the short is present.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 113

B105F–CLIMATE CONTROL MOTOR(S) COMMON 1 CONTROL CIRCUIT LOW (MTC) (CONTINUED)

Diagnostic Test

1.

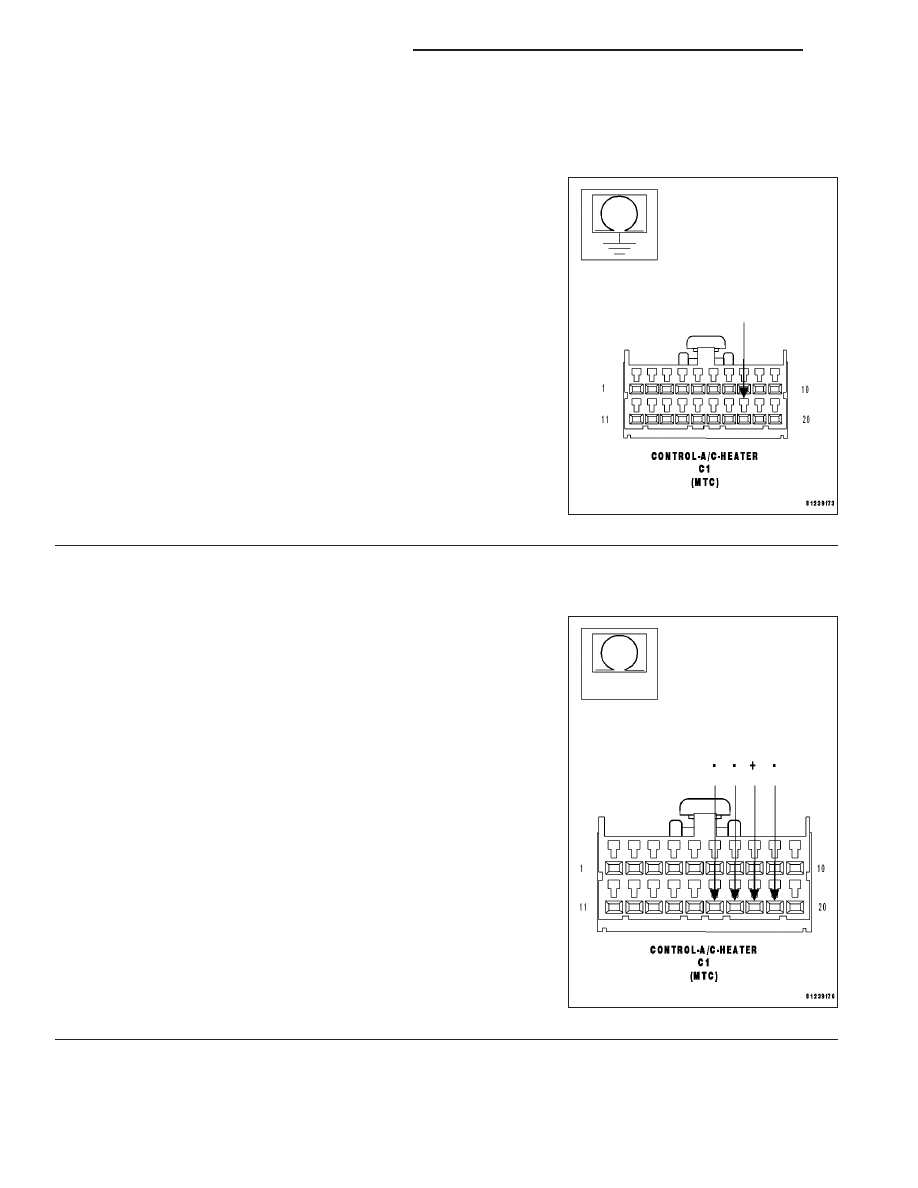

CHECK (C34) FRONT COMMON DOOR DRIVER CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance of the (C34) Front Common Door Driver circuit
between ground and the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C34) Front Common Door Driver circuit for a

short to ground.

Perform BODY VERIFICATION TEST - VER 1.

No, Vehicles With Rear HVAC

Go To 2

No, Vehicles Without Rear HVAC

Go To 3

2.

CHECK (C34) FRONT COMMON DOOR DRIVER CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER
CIRCUITS

Measure the resistance between the (C34) Front Common Door Driver
1 circuit and the (C53) Rear Mode Door Driver circuit, the (C154) Rear
Common Door Driver circuit, and the (C54) Rear Blend Door Driver
circuit in the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms between the (C34) Front
Common Door Driver circuit and any of the other door driver
circuits?

Yes

>> Repair the circuits with a resistance below 10k ohms for a

short to the (C34) Front Common Door Driver circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

24 - 114

HVAC - ELECTRICAL DIAGNOSTICS

HB

B105F–CLIMATE CONTROL MOTOR(S) COMMON 1 CONTROL CIRCUIT LOW (MTC) (CONTINUED)

3.

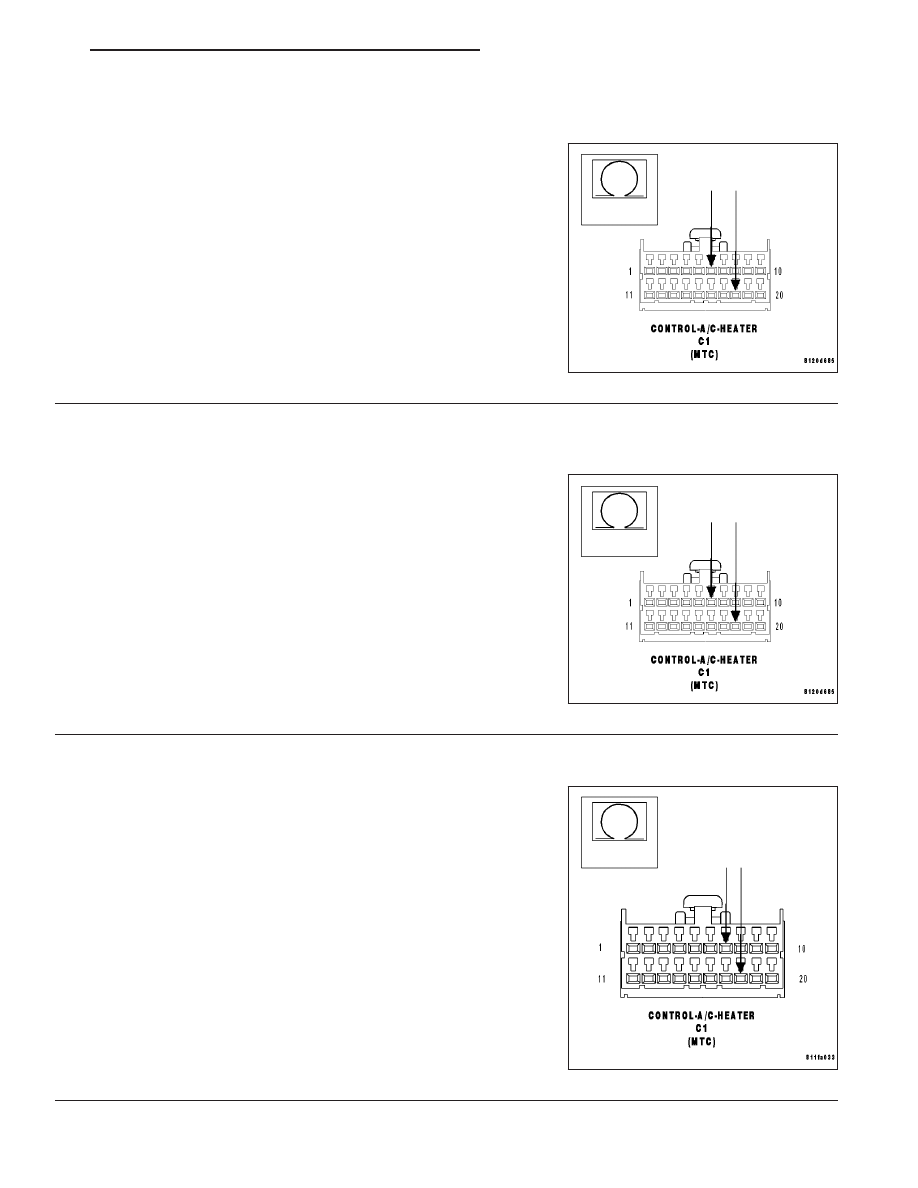

CHECK FRONT BLEND DOOR ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C61) Front Blend Door Driver
circuit and the (C34) Front Common Door Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 4

No

>> Go To 5

4.

CHECK (C61) FRONT BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO (C34) FRONT COMMON DOOR
DRIVER CIRCUIT

Disconnect the Front Blend Door Actuator harness connector.

Measure the resistance between the (C61) Front Blend Door Driver
circuit and the (C34) Front Common Door Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C61) Front Blend Door Driver Circuit for a

short to the (C34) Front Common Door Driver circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Blend Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

5.

CHECK MODE DOOR 1 (FLOOR TO PANEL) ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C29) Mode Door 1 Driver circuit
and the (C34) Front Common Door Driver circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 6

No

>> Go To 7

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 115

B105F–CLIMATE CONTROL MOTOR(S) COMMON 1 CONTROL CIRCUIT LOW (MTC) (CONTINUED)

6.

CHECK (C29) MODE DOOR 1 DRIVER CIRCUIT FOR A SHORT TO (C34) FRONT COMMON DOOR
DRIVER CIRCUIT

Disconnect the Mode Door 1 (Floor to Panel) Actuator harness con-
nector.

Measure the resistance between the (C29) Mode Door 1 Driver circuit
and the (C34) Front Common Door Driver circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C29) Mode Door 1 Driver Circuit for a short to

the (C34) Front Common Door Driver circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Mode Door 1 (Floor to Panel) Actuator in

accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

7.

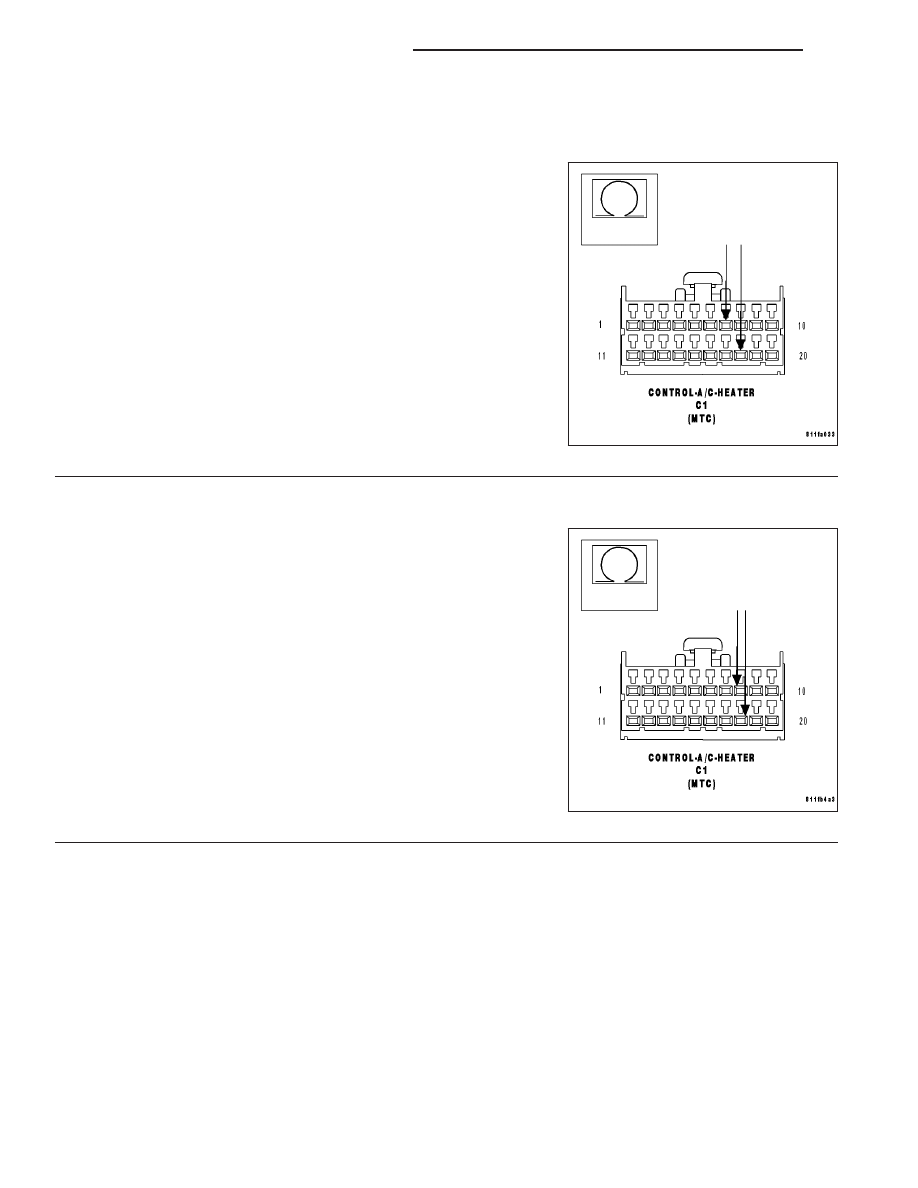

CHECK MODE DOOR 2 (FLOOR TO DEFROST) ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C801) Mode Door 2 Driver cir-
cuit and the (C34) Front Common Door Driver circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 8

No

>> Go To 9

24 - 116

HVAC - ELECTRICAL DIAGNOSTICS

HB
