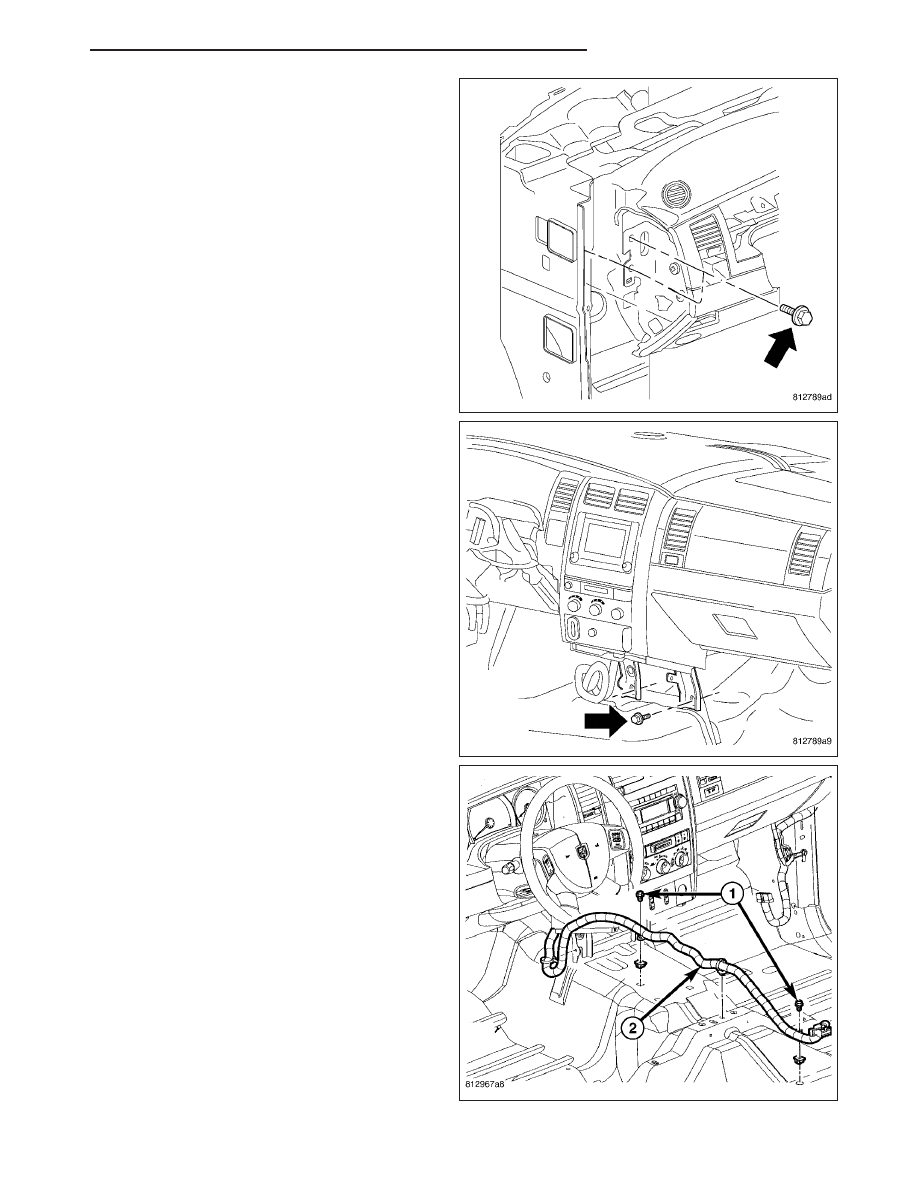

16. Install the passenger side support bolts and

tighten to 27 N·m (20 ft. lbs.).

17. Install the right instrument panel end cap.

NOTE: Drivers side shown, passenger side similar.

18. Install the drivers side support bolts and tighten to

27 N·m (20 ft. lbs.).

19. Install the drivers side floor duct.

20. Install the drivers seat. (Refer to 23 - BODY/

SEATS/SEAT - INSTALLATION)

21. Install the center support bolts and tighten to 11

N·m (95 in. lbs.).

22. Position the center instrument panel wiring har-

ness (2) under the carpet and install the bolts (1).

HB

INSTRUMENT PANEL

23 - 113

CAUTION: The lever arms of the wire harness con-
nectors for the ORC MUST be in the unlatched
position before they are inserted into their connec-
tor receptacles on the ORC or they may become
damaged.

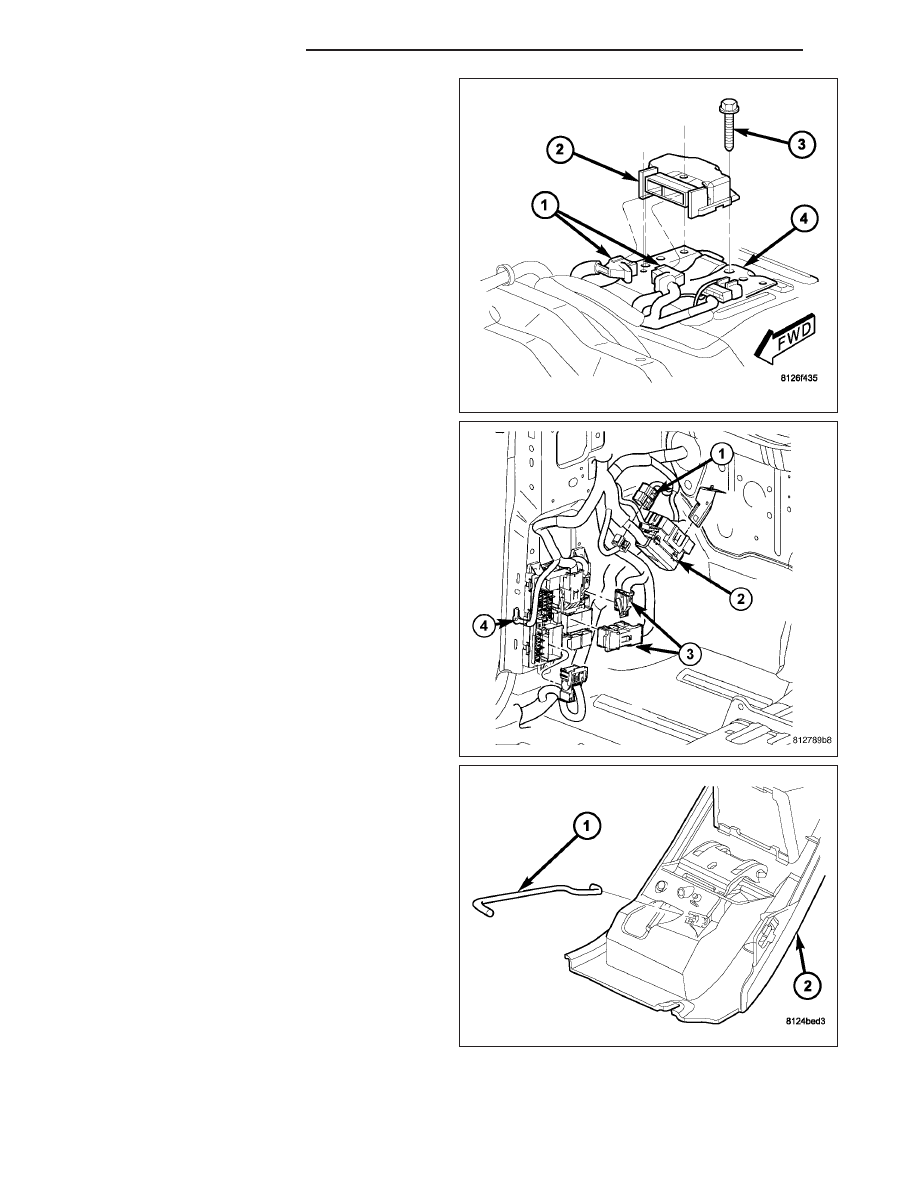

23. Reconnect the two body wire harness connectors

(1) to the ORC connector receptacles located on
the forward facing side of the module. Be certain
that the latches on both connectors are each fully
engaged.

24. Install the floor console. (Refer to 23 - BODY/IN-

TERIOR/FLOOR CONSOLE - INSTALLATION)

25. Position the drivers side a-pillar trim into place

and seat the retaining clips fully.

26. Install the bolts and tighten to 6 N·m (55 in. lbs.).

27. Install the ground wire (4) and install the bolt.

28. Tighten the ground wire bolts to 14 N·m (10 ft.

lbs.)

29. Connect the electrical connectors (1, 2 and 3) at

the fuse block.

30. Connect the brake release rod (1) to the arm on

the pedal assembly.

23 - 114

INSTRUMENT PANEL

HB

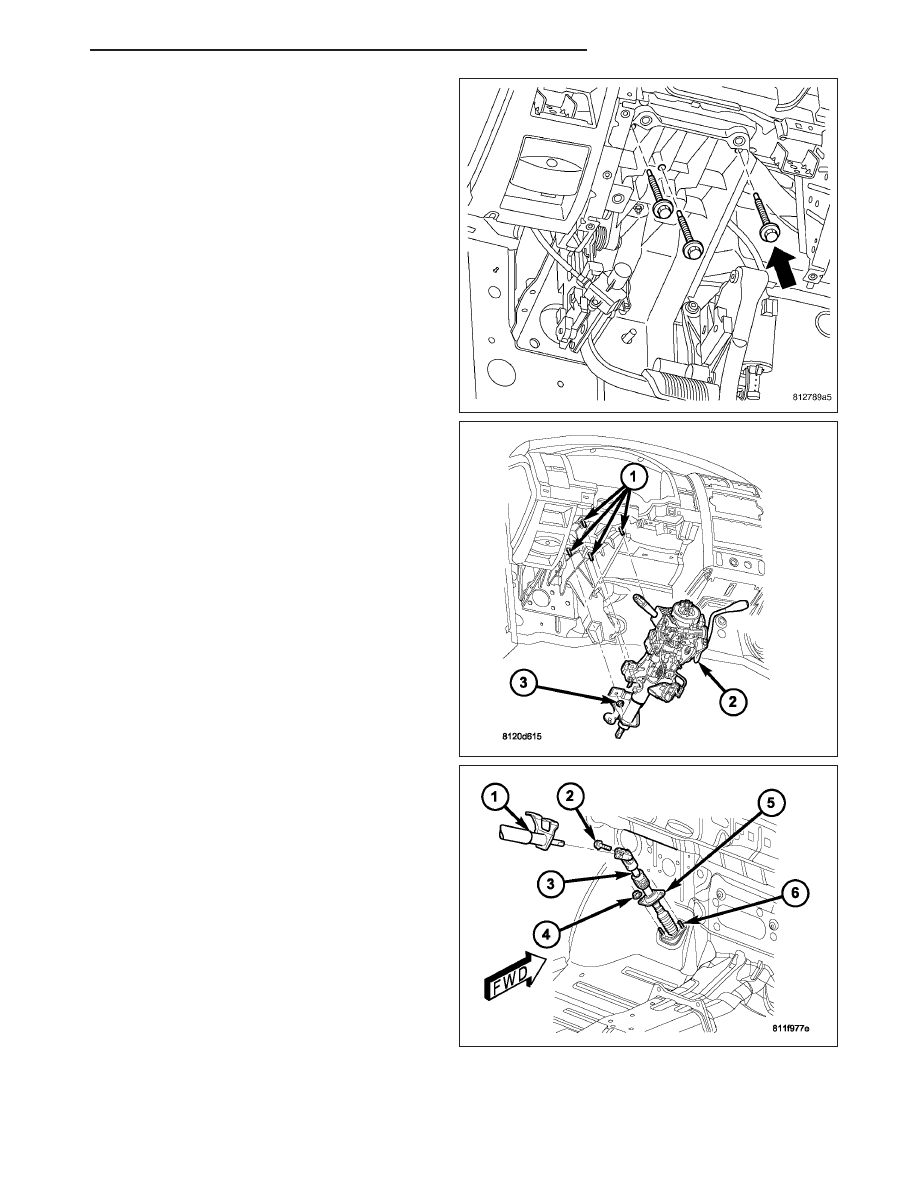

31. Install the pedal support bolts and tighten to 14

N·m (10 ft. lbs.).

CAUTION: All fasteners must be torqued to speci-
fication to ensure proper operation of the steering
column.

32. Position the steering column (2) on the dash

panel support (1) and loosely install the mounting
nuts (3).

33. Firmly slide the steering column (2) upward

against the studs (1) in dash panel and hand
tighten the nuts (3).

34. Install the steering shaft coupler (3) on the steer-

ing shaft (1) and loosely install a new bolt (2).

HB

INSTRUMENT PANEL

23 - 115

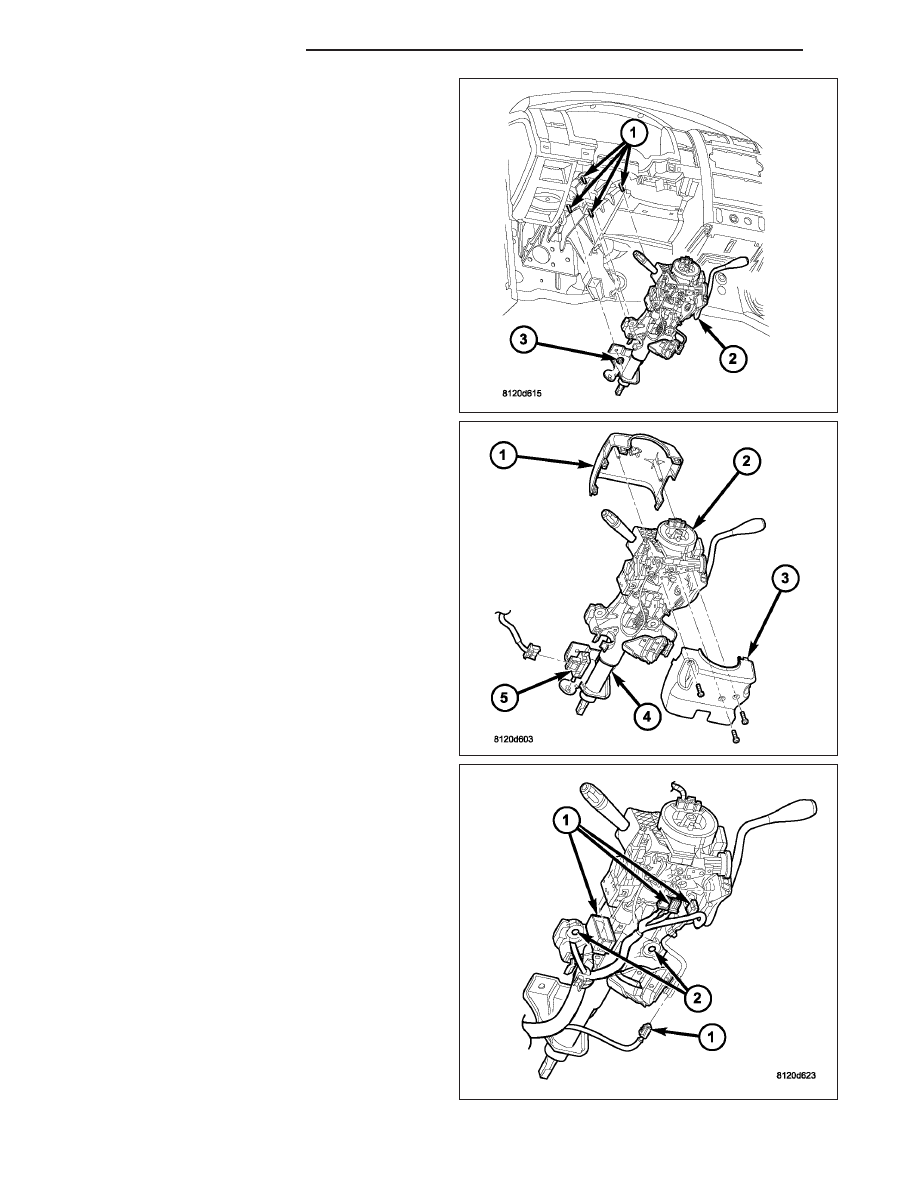

35. Center steering column (2) in dash opening and

tighten mounting nuts (3) to 28 N·m (21 ft. lbs.).

NOTE: Torque the upper left nut first then the
lower right nut. Then torque the lower left nut then
the upper right nut.

NOTE: A new bolt must be used for reinstallation.

36. Tighten the coupler bolt to 38 N·m (28 ft. lbs.).

37. Install a new brake light switch (5) (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/

BRAKE LAMP SWITCH - REMOVAL).

38. Install the shifter cable. (Refer to 21 - TRANSMIS-

SION/TRANSAXLE/AUTOMATIC/GEAR

SHIFT

CABLE - INSTALLATION)

39. Connect the wiring harness (1) to the column (2).

40. Install the SKIM module.

23 - 116

INSTRUMENT PANEL

HB
