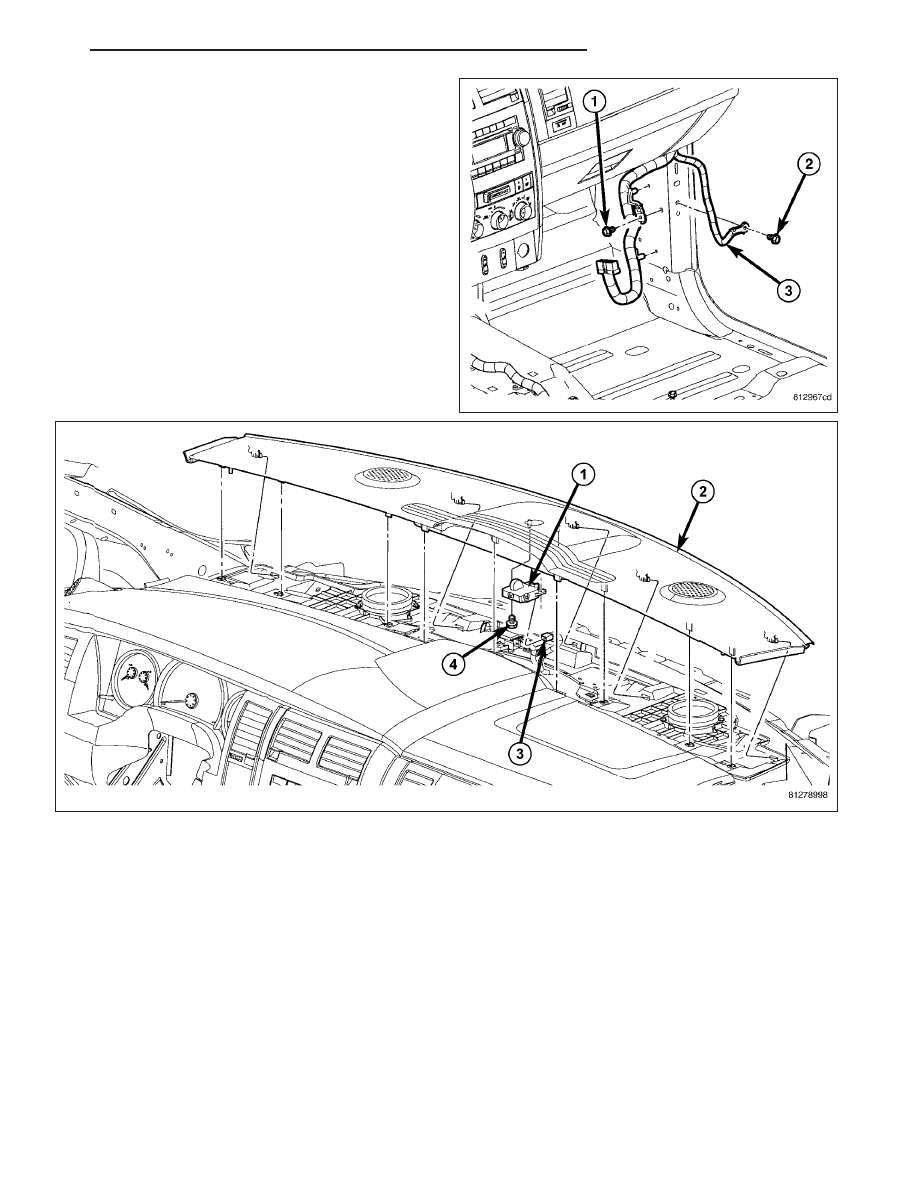

39. Remove the harness bolt (1) and the ground

wire(3) bolt (2).

40. Remove the passenger side rear floor duct.

41. Open the trim covers in the passenger side a-pillar grab handle and remove the bolts.

42. Remove the a-pillar trim panel.

43. Using a trim stick C-4755 or equivalent, remove the instrument panel defroster grille.

44. Disconnect the sensor electrical connector (2).

HB

INSTRUMENT PANEL

23 - 109

45. Remove the four fenceline bolts (2).

46. Lift the instrument panel assembly (3) off the side support pins (1) and remove assembly through the drivers

door.

INSTALLATION

WARNING: TO AVOID PERSONAL INJURY OR DEATH, ON VEHICLES EQUIPPED WITH AIRBAGS, DISABLE
THE SUPPLEMENTAL RESTRAINT SYSTEM BEFORE ATTEMPTING ANY STEERING WHEEL, STEERING
COLUMN, AIRBAG, OCCUPANT CLASSIFICATION SYSTEM, SEAT BELT TENSIONER, IMPACT SENSOR, OR
INSTRUMENT PANEL COMPONENT DIAGNOSIS OR SERVICE. DISCONNECT AND ISOLATE THE BATTERY
NEGATIVE (GROUND) CABLE, THEN WAIT TWO MINUTES FOR THE SYSTEM CAPACITOR TO DISCHARGE
BEFORE PERFORMING FURTHER DIAGNOSIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE
THE SUPPLEMENTAL RESTRAINT SYSTEM. FAILURE TO TAKE THE PROPER PRECAUTIONS COULD
RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT.

WARNING: TO AVOID PERSONAL INJURY OR DEATH, NEVER STRIKE OR DROP THE OCCUPANT
RESTRAINT CONTROLLER, AS IT CAN DAMAGE THE IMPACT SENSOR OR AFFECT ITS CALIBRATION. THE
OCCUPANT RESTRAINT CONTROLLER CONTAINS THE IMPACT SENSOR, WHICH ENABLES THE SYSTEM
TO DEPLOY THE SUPPLEMENTAL RESTRAINTS. IF AN AIRBAG CONTROL MODULE IS ACCIDENTALLY
DROPPED DURING SERVICE, THE MODULE MUST BE SCRAPPED AND REPLACED WITH A NEW UNIT.
FAILURE TO OBSERVE THIS WARNING COULD RESULT IN ACCIDENTAL, INCOMPLETE, OR IMPROPER
SUPPLEMENTAL RESTRAINT DEPLOYMENT.

CAUTION: On vehicles equipped with the Occupant Classification System (OCS), never replace both the
Occupant Restraint Controller (ORC) and the Occupant Classification Module (OCM) at the same time. If
both require replacement, replace one. Then perform the supplemental restraint verification test before
replacing the other. Both the ORC and the OCM store OCS calibration data, which they transfer to one
another when one of them is replaced. If both are replaced at the same time, an irreversible fault will be set
in both modules.

23 - 110

INSTRUMENT PANEL

HB

1. Before proceeding with the following repair procedure, review all warnings and cautions. (Refer to 23 - BODY/

INSTRUMENT PANEL - WARNING)

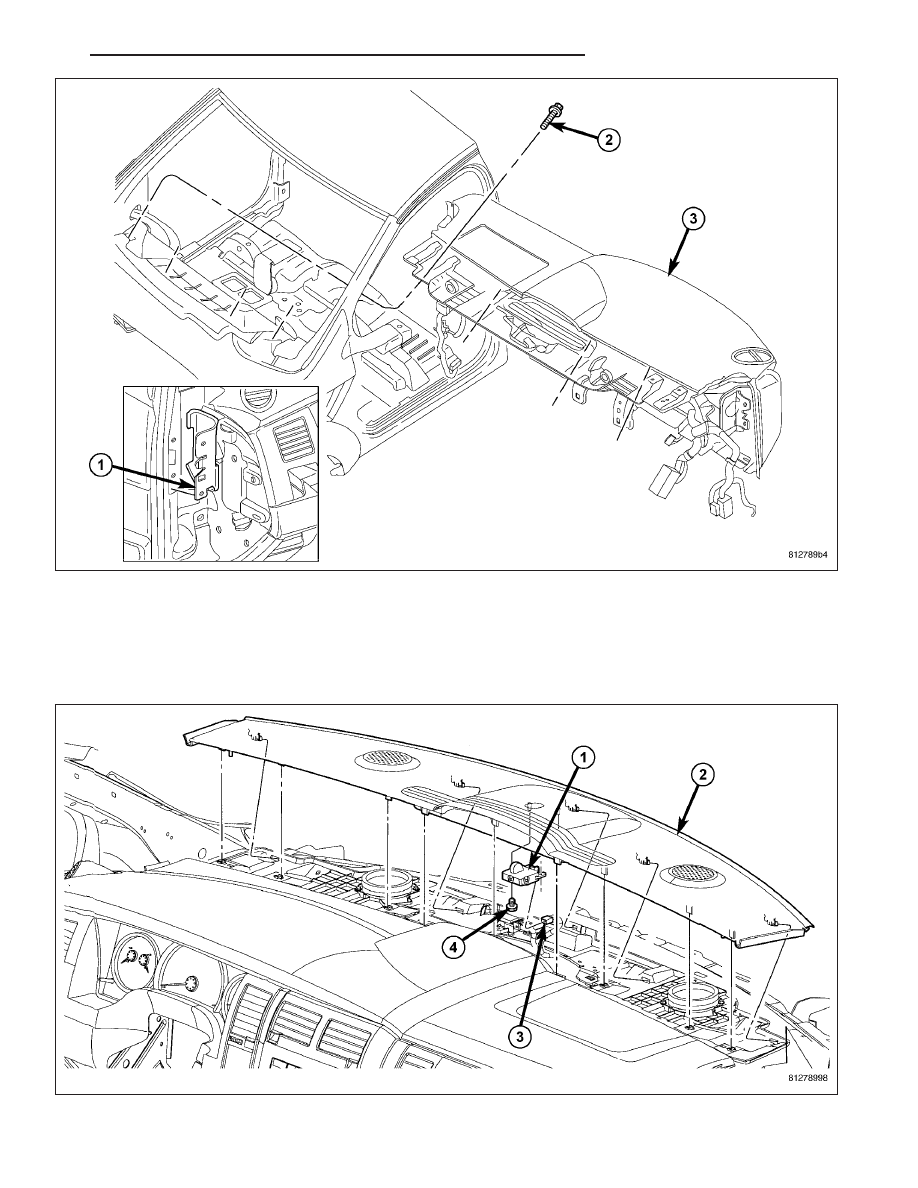

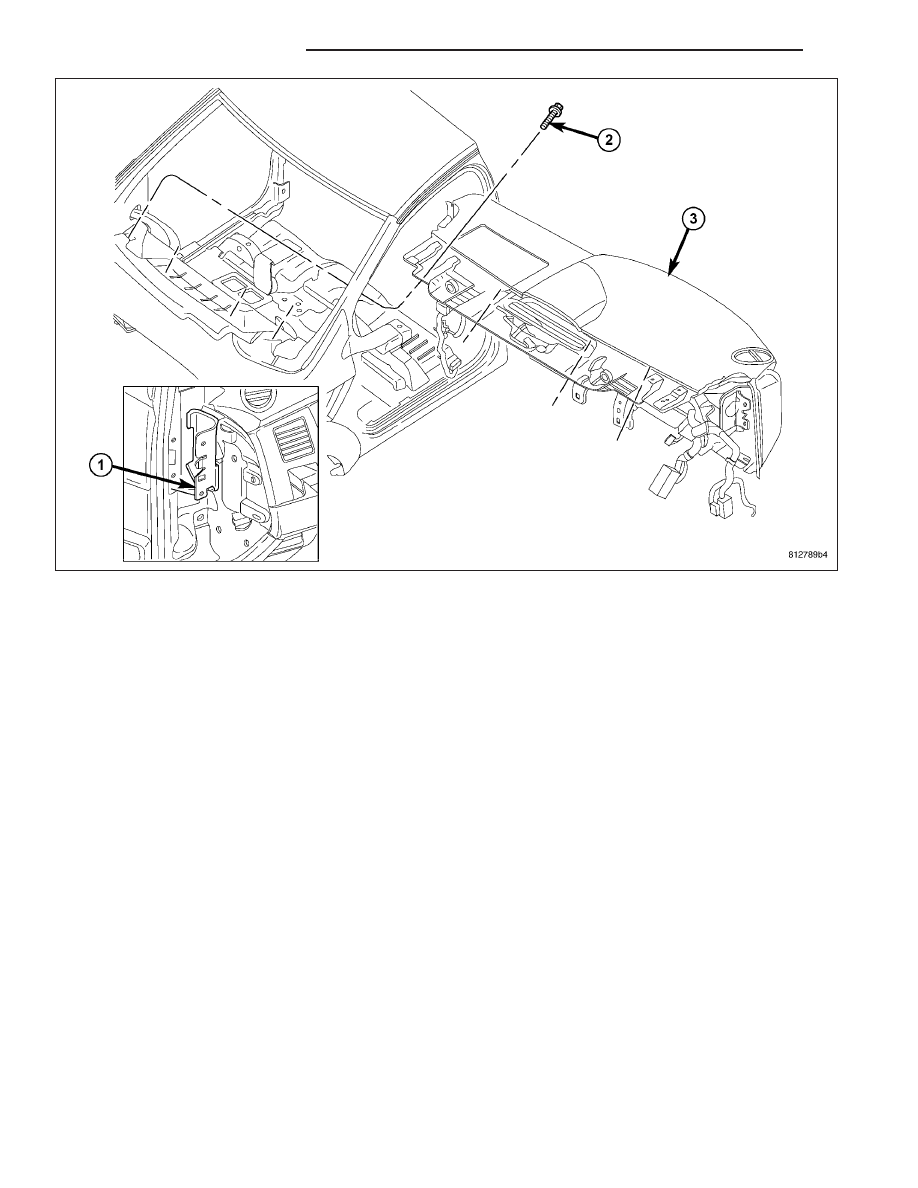

2. Position the instrument panel assembly (3) into the vehicle through the drivers side door and install onto the side

support pins (1).

3. Install the four fenceline bolts and tighten to 8 N·m (70 in. lbs.).

4. Connect the sensor electrical connector (2).

HB

INSTRUMENT PANEL

23 - 111

5. Install the instrument panel defroster grille and seat fully.

6. Position the passenger side a-pillar trim panel into

place and seat fully.

7. Install the bolts and tighten to 6 N·m (55 in. lbs.).

8. Install the passenger side rear floor duct.

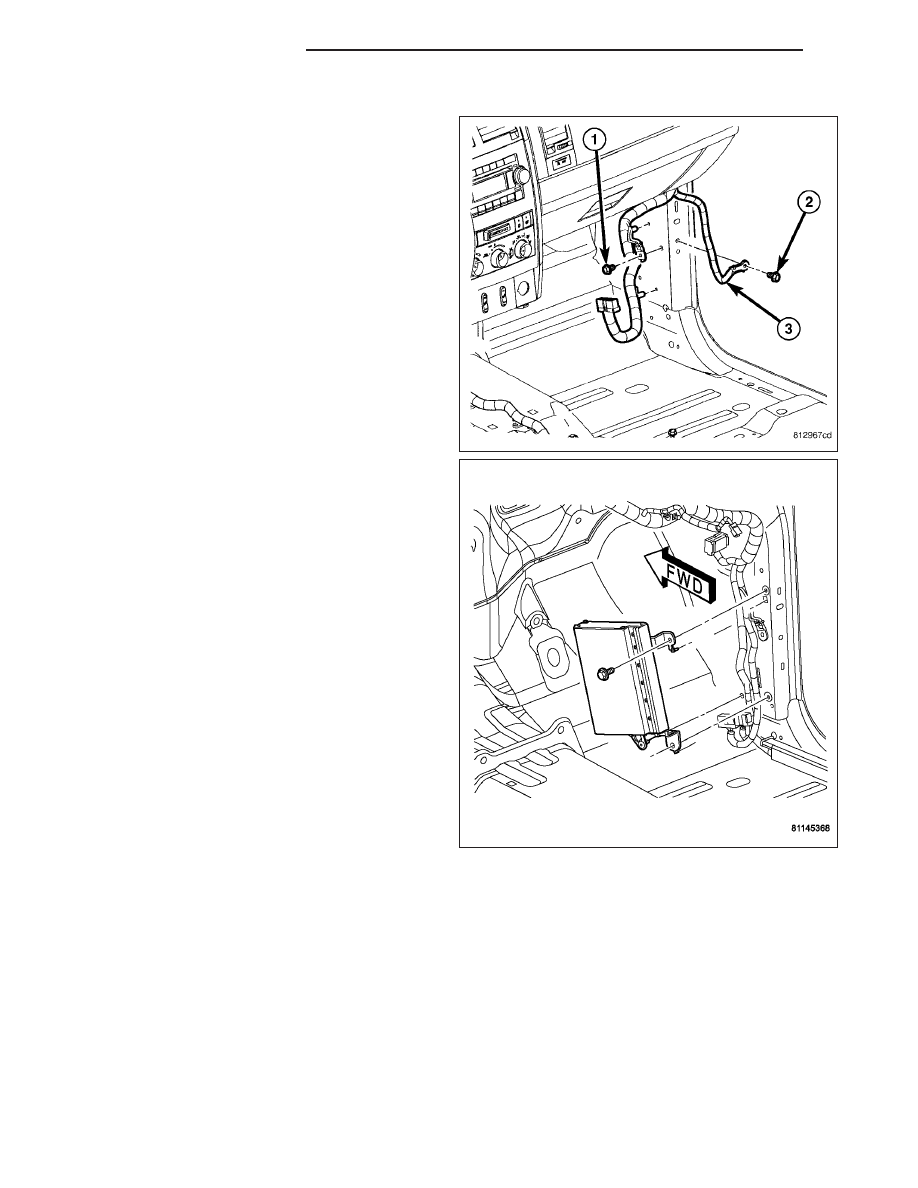

9. Install the screws for the ground wire (2) and pas-

senger side wire harness (1).

10. Tighten the ground wire (2) and harness bolts (3)

to 14 N·m (10 ft. lbs.).

11. Connect the amplifier and antenna electrical con-

nectors.

12. Install the amplifier and install the bolts.

13. Tighten the bolts to 6 N·m (50 in. lbs.).

14. Install the right cowl trim cover and install the

screw.

15. Install the right door sill trim cover.
