SEAL BOOT AND SHIFT MOTOR ASSEMBLY

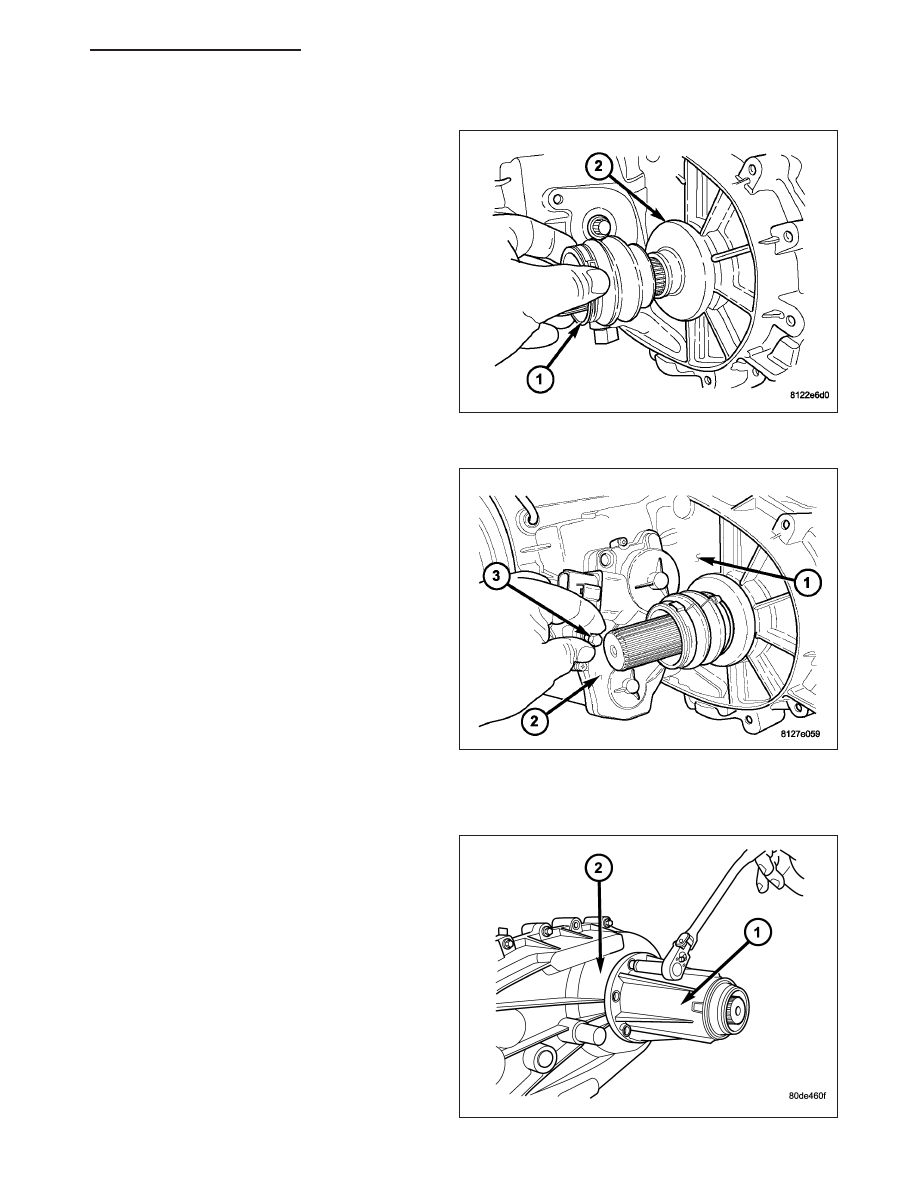

1. Install a new seal boot clamp onto the seal boot

(1).

2. Install the seal boot (1) and clamp onto the slinger

(2) hub and tighten the clamp with Crimp Tool
C-4975-A.

3. Position the shift motor and mode sensor assembly

(2) onto the transfer case (1).

4. Install the bolts (3) to hold the shift motor and

mode sensor assembly (2) to the transfer case(1).
Tighten the bolts to 16-25 N·m (12-18 ft. lbs.).

REAR EXTENSION

1. Install new seal in rear extension housing seal with

Installer D-163 and Handle C-4171. Verify that the
weep hole in the rubber is oriented downward.

2. Apply bead of Mopar

T

Gasket Maker, or equivalent,

to mating surface of rear extension housing. Keep
sealer bead width to maximum of 3/16 inch. Do not
use excessive amount of sealer as excess could
be displaced into output bearing.

3. Align and install rear extension housing (1) onto

the rear case (2).

4. Apply Mopar

T

Silicone Sealer to threads of rear

extension housing bolts. Then install and tighten
bolts to 16-24 N·m (12-18 ft. lbs.) torque.

HB

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

21 - 865

INSTALLATION

1. Mount transfer case on a transmission jack.

2. Secure transfer case to jack with chains.

3. Position transfer case under vehicle.

4. Align transfer case and transmission shafts and install transfer case onto the transmission.

5. Install and tighten transfer case attaching nuts to 27-34 N·m (20-25 ft. lbs.) torque.

6. Connect the vent hose.

7. Connect the shift motor and mode sensor assembly wiring connector. Secure wire harness to clips on transfer

case.

8. Align and connect the propeller shafts. (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT/FRONT

PROPELLER SHAFT - INSTALLATION) (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT/REAR
PROPELLER SHAFT - INSTALLATION)

9. Fill transfer case with correct fluid. (Refer to 21 - TRANSMISSION/TRANSFER CASE/FLUID - STANDARD PRO-

CEDURE)

10. Install skid plate, if equipped.

11. Remove transmission jack and support stand.

12. Lower vehicle and verify transfer case shift operation.

SPECIFICATIONS

TRANSFER CASE - NV244 GENII

TORQUE SPECIFICATIONS

DESCRIPTION

N-m

Ft. Lbs.

In. Lbs.

Plug, Detent

16-24

12-18

-

Plug, Drain/Fill

20-34

15-25

-

Bolt, Extension Housing

16-24

12-18

-

Bolt, Case Half

25-28

18-21

-

Screw, Oil Pump

14-19

10-14

-

Nuts, Mounting

30-41

20-30

-

Bolts, Shift Motor and

Mode Sensor Assembly

16-24

12-18

-

21 - 866

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

HB

SPECIAL TOOLS

TRANSFER CASE - NV244 GENII

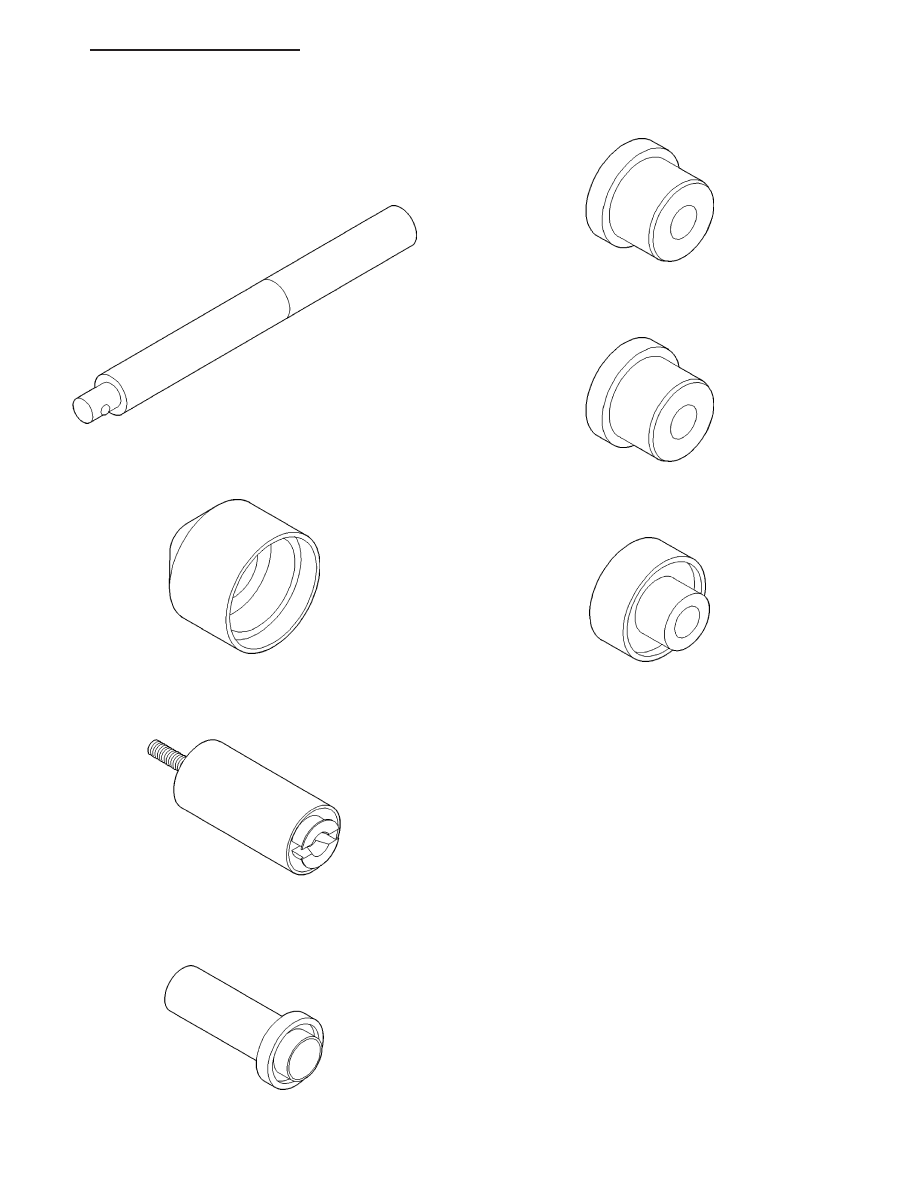

Handle, Universal - C-4171

Installer, Seal - D-163

Remover - L-4454

Installer, Seal - MB991168A

Installer, Bushing - 5065

Installer, Bushing - 5066

Installer, Bearing - 6953

HB

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

21 - 867

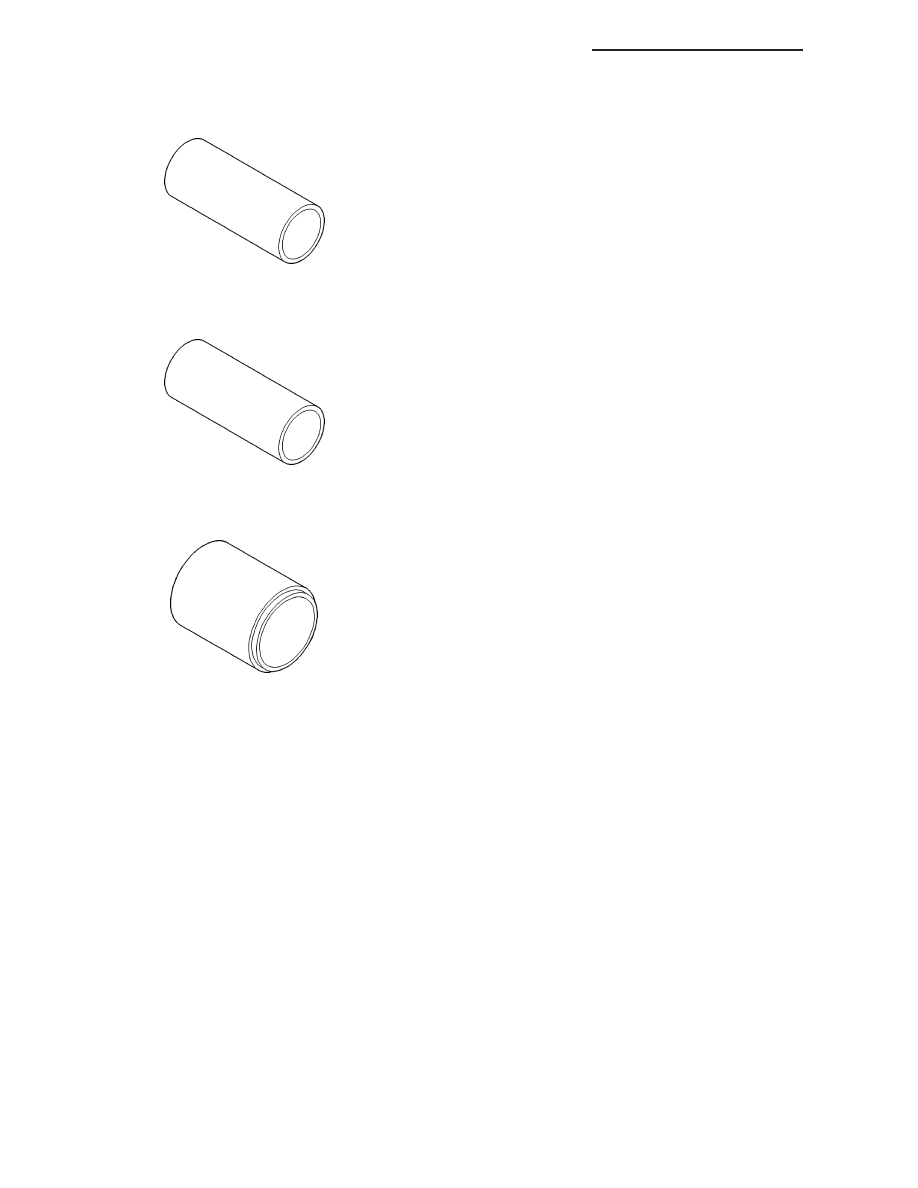

Cup - 8148

Installer - 8840

Installer, Seal - 8841

21 - 868

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION
