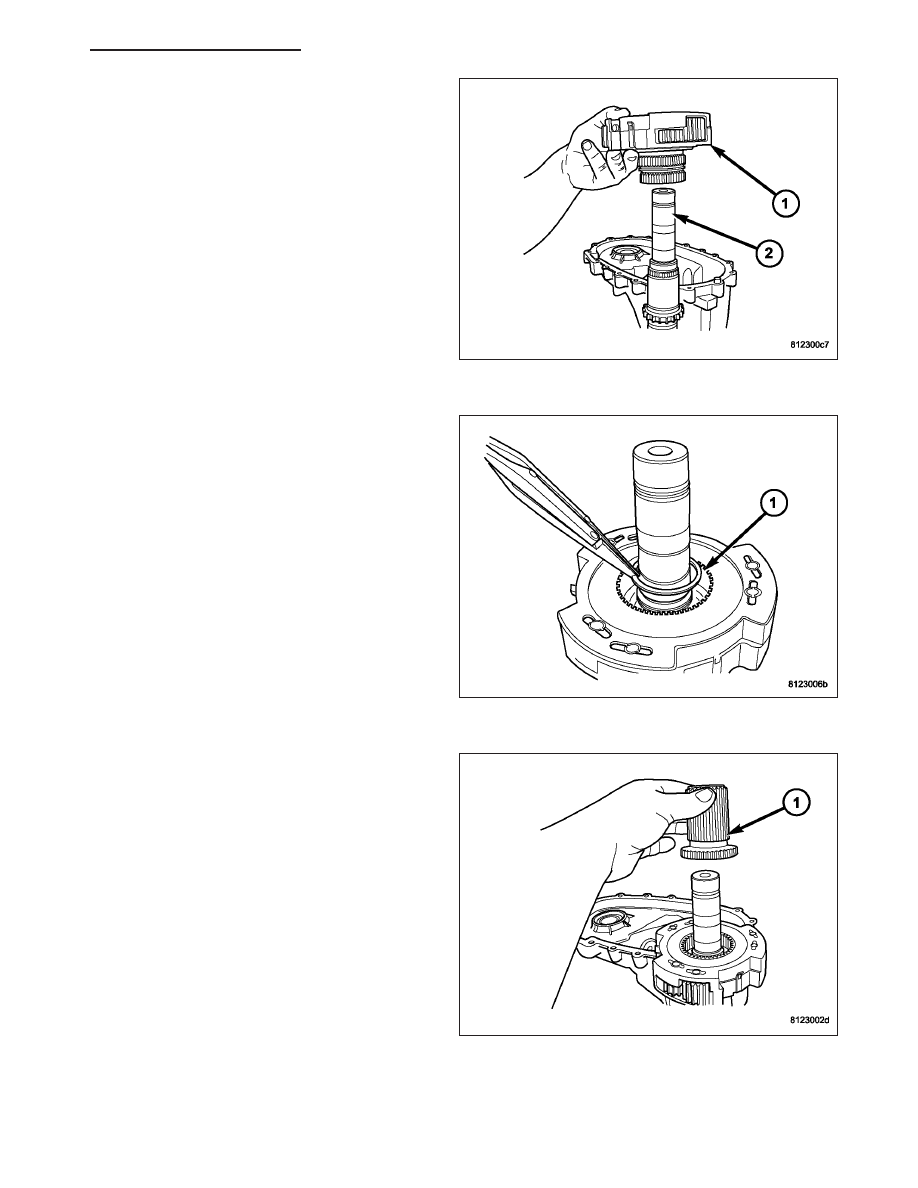

4. Install

the

differential

assembly

(1)

onto

the

mainshaft.

5. Install the differential snap-ring (1).

6. Install the intermediate clutch shaft (1).

HB

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

21 - 857

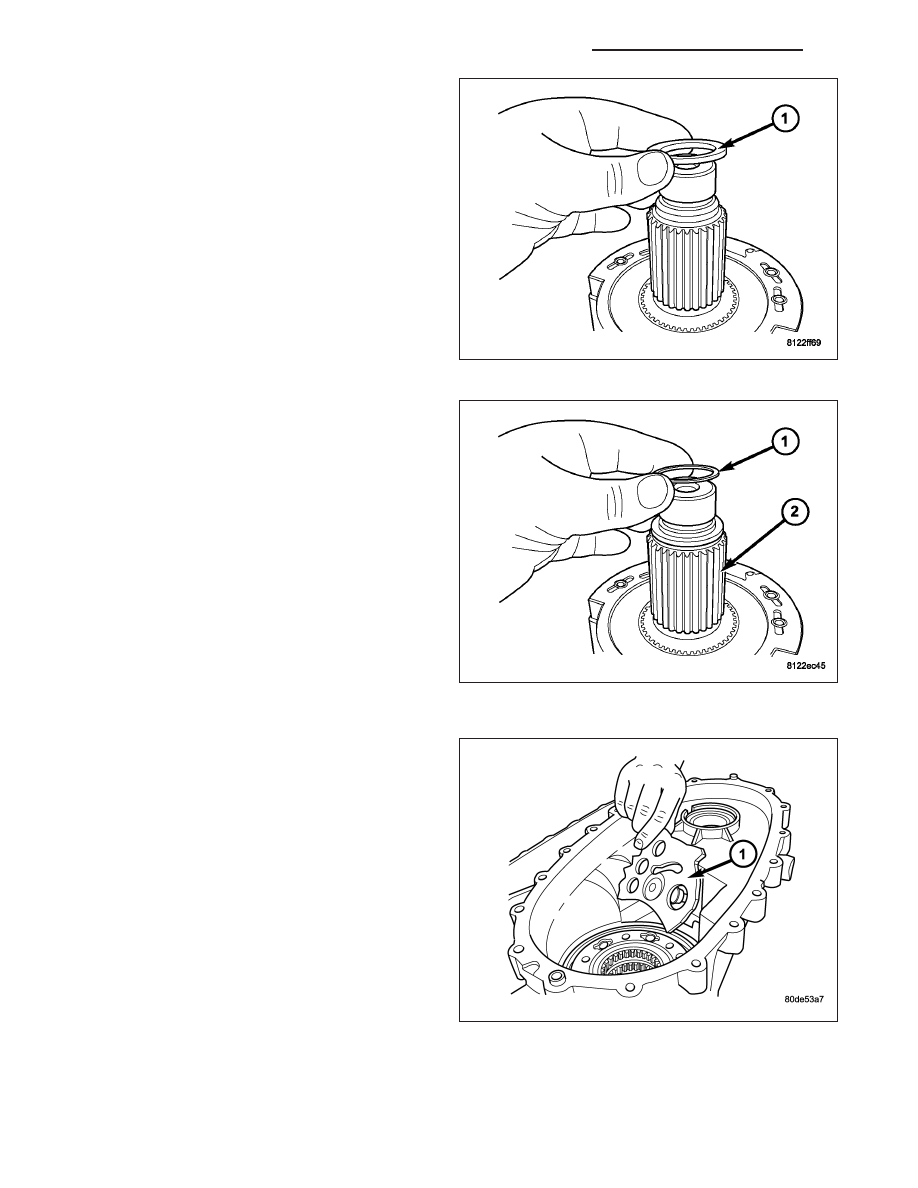

7. Install the clutch shaft thrust ring (1).

8. Install the clutch shaft snap-ring (1).

9. Lubricate the sector shaft (1) with transmission fluid

and install shift sector in case. Position slot in sec-
tor so it will be aligned with shift fork pin when shift
forks are installed.

10. Install the shift sector o-ring.

21 - 858

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

HB

11. Assemble and install the range fork (2) and hub

(1). Be sure the hub is properly seated in the low
range gear and engaged to the input gear.

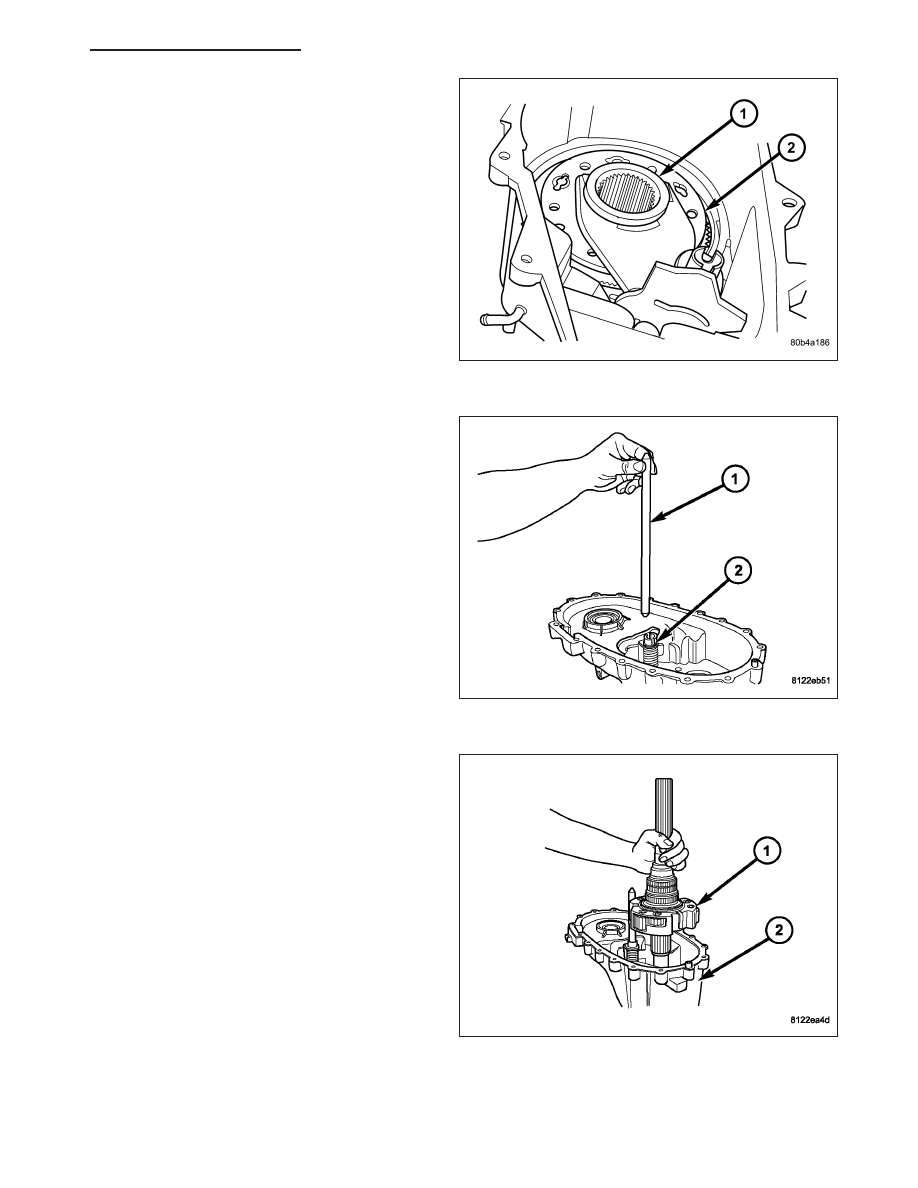

12. Align and insert the range fork pin in the shift sec-

tor slot.

13. Install the shift rail (1) into the range fork assem-

bly (2) and the front case.

14. Install the mainshaft and differential assembly (2)

into the input gear and transfer case front case
(1).

HB

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

21 - 859

FRONT OUTPUT SHAFT AND DRIVE CHAIN

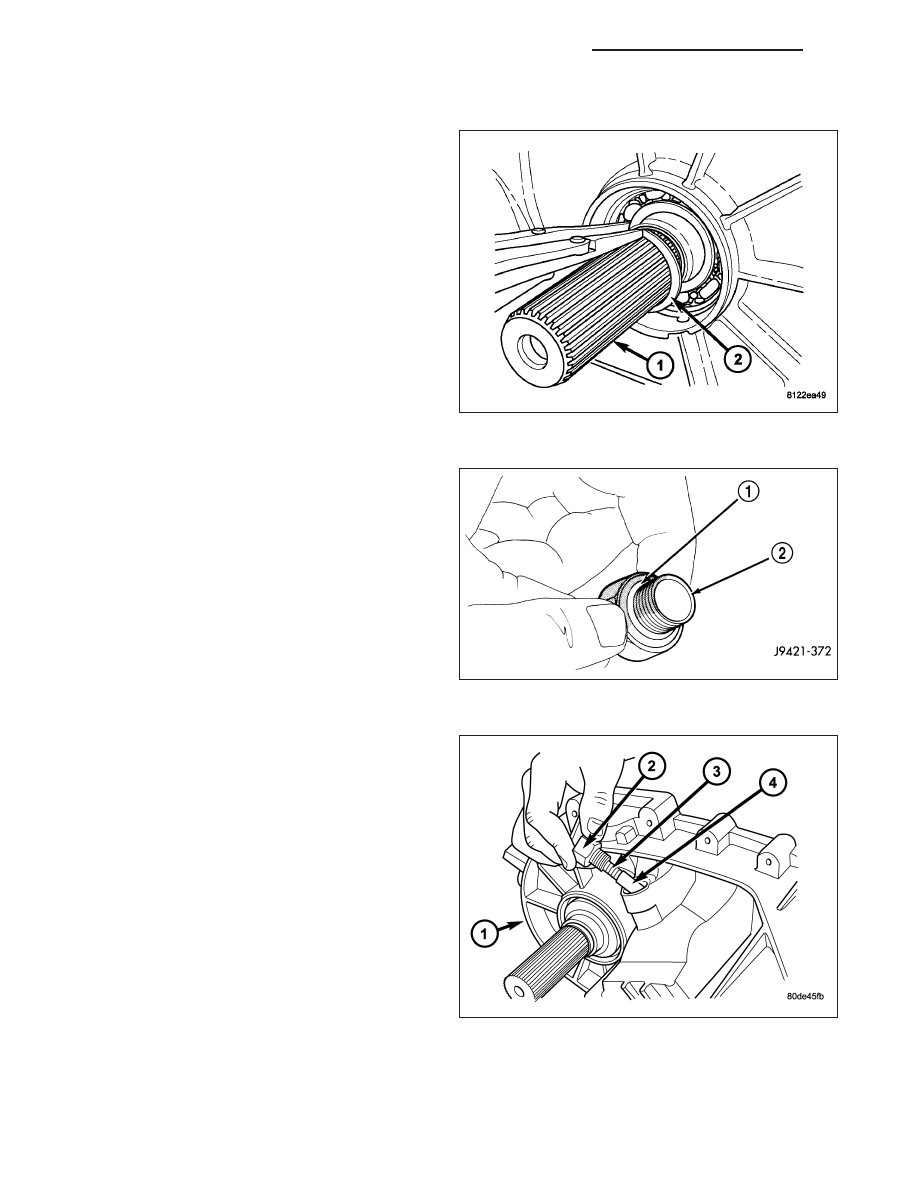

1. Install the front output shaft into the front output

shaft bearing.

2. Install the front output shaft snap-ring (2) onto the

output shaft (1).

3. Install the new front output shaft seal with Installer

MB991168A.

4. Install new o-ring (1) on detent plug (2).

NOTE: Shift the transfer case to the same range/
mode position it was in when the shift motor was
removed prior to installing the shift detent compo-
nents.

5. Install detent plunger (4), spring (3), and plug (2).

Tighten the plug to 16-25 N·m (12-18 ft. lbs.).
