Dodge Durango (HB). Manual - part 1110

INSPECTION

Inspect manifold for cracks.

Inspect mating surfaces of manifold for flatness with a straight edge. Gasket surfaces must be flat within 0.2 mm per
300 mm (0.008 inch per foot).

INSTALLATION

EXHAUST MANIFOLD

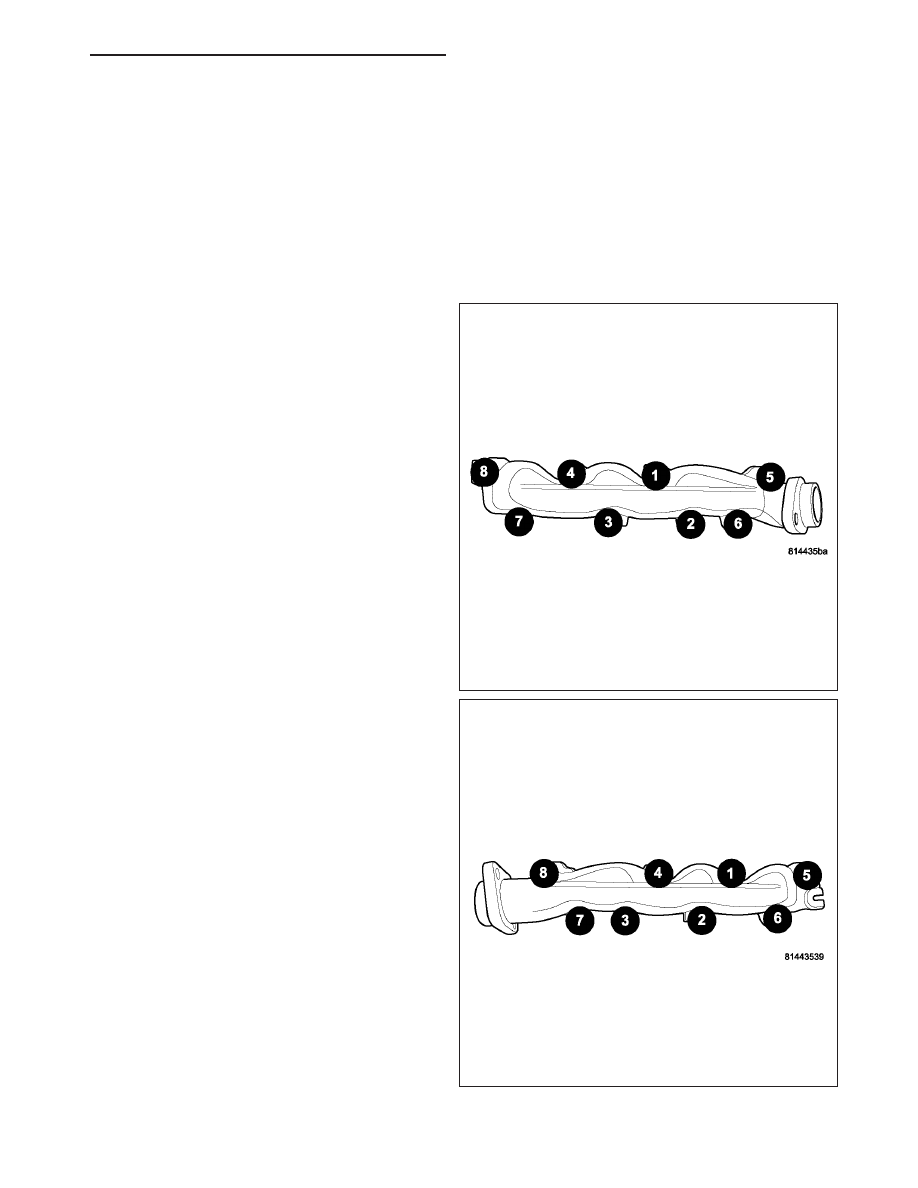

1. Install manifold gasket and manifold.

2. Install manifold bolts and tighten to 25 N·m (18 ft.

lbs.).

3. Install heat shield and tighten nuts to 8 N·m (70 in.

lbs.).

4. Lower engine.

CAUTION: Do not damage engine harness while
lowering the engine.

5. Remove engine support fixture from engine.

6. Raise vehicle.

7. Install and tighten right and left side engine mount

through bolts.

8. Install exhaust flange to pipe bolts.

9. Lower vehicle.

10. Connect negative battery cable.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1439

COVER-TIMING

REMOVAL

1. Disconnect the battery negative cable.

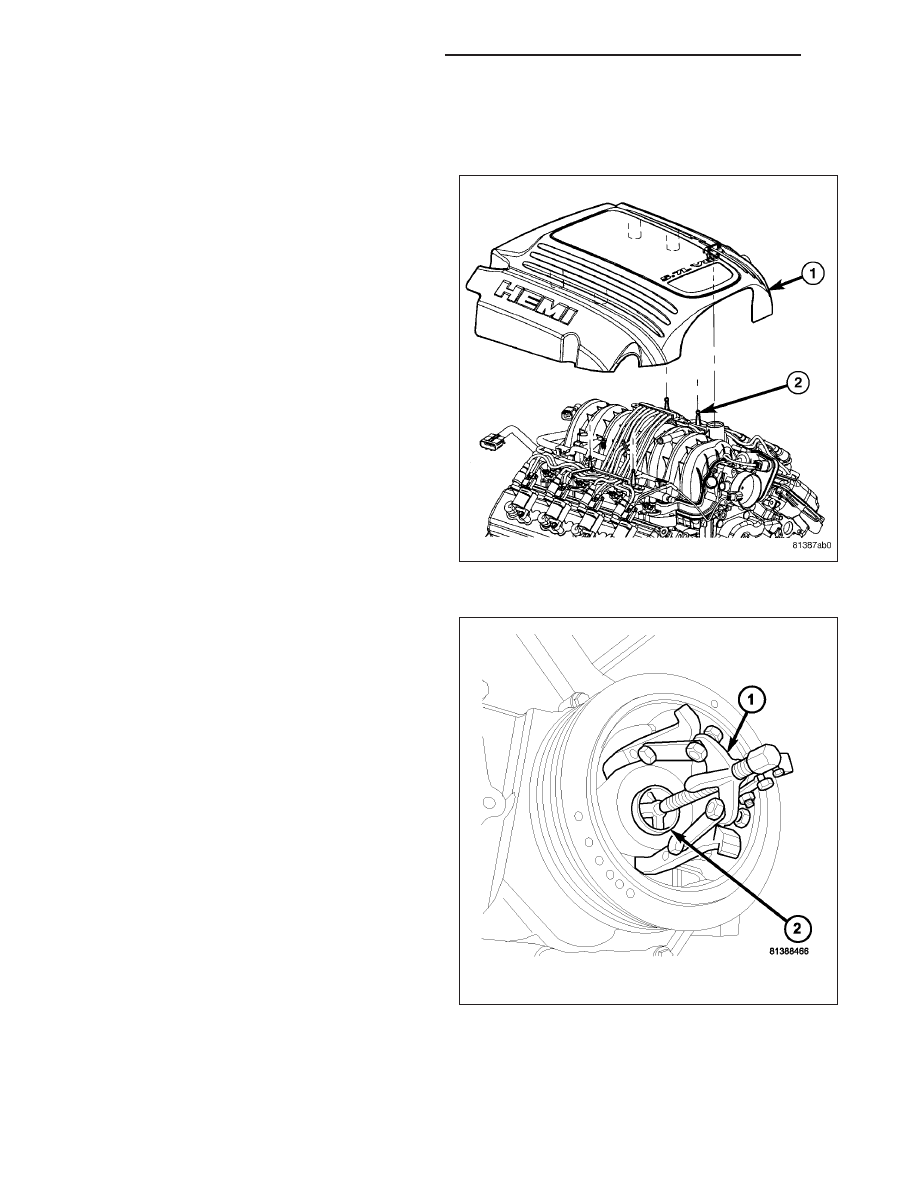

2. Remove the engine cover (1).

3. Remove air cleaner assembly.

4. Drain cooling system.

5. Remove accessory drive belt.

6. Remove fan and fan drive assembly (Refer to 7 -

COOLING/ENGINE/FAN

DRIVE

VISCOUS

CLUTCH - REMOVAL).

7. Remove coolant bottle and washer bottle.

8. Remove fan shroud.

NOTE: It is not necessary to disconnect A/C lines
or discharge freon.

9. Remove A/C compressor and set aside.

10. Remove the generator.

11. Remove upper radiator hose.

12. Disconnect both heater hoses at timing cover.

13. Disconnect lower radiator hose at engine.

14. Remove accessory drive belt tensioner and both

idler pulleys.

15. Remove crankshaft damper (2) (Refer to 9 -

ENGINE/ENGINE BLOCK/VIBRATION DAMPER -
REMOVAL).

NOTE: Do not remove the hoses from the power
steering pump.

16. Remove power steering pump and set aside.

9 - 1440

ENGINE - 5.7L SERVICE INFORMATION

HB

17. Remove the dipstick support bolt.

18. Drain the engine oil.

19. Remove the oil pan and pick up tube (Refer to 9 - ENGINE/LUBRICATION/OIL PAN - REMOVAL).

NOTE: It is not necessary to remove water pump for timing cover removal.

20. Remove timing cover bolts and remove cover.

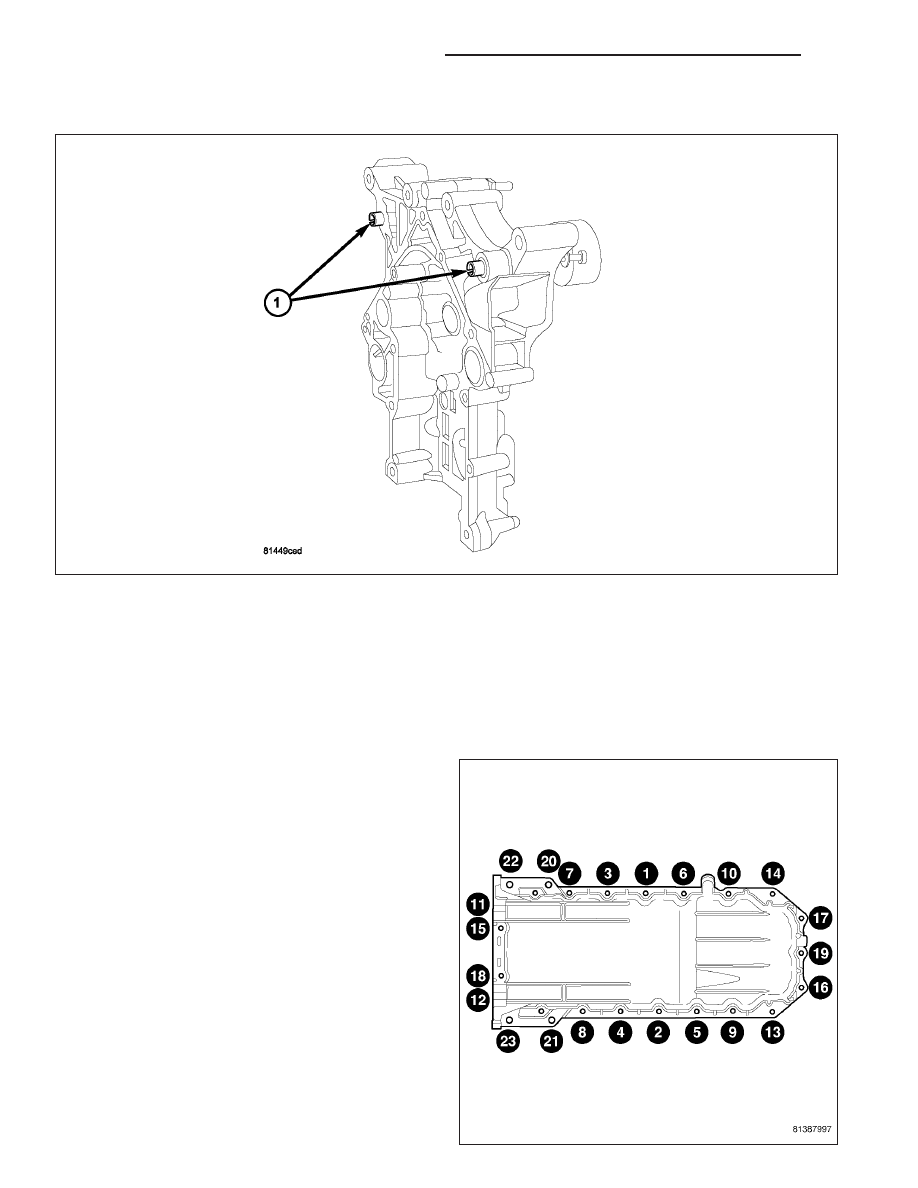

21. Verify that timing cover slide bushings (1) are located in timing cover.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1441

INSTALLATION

1. Clean timing chain cover and block surface.

NOTE: Always install a new gasket on timing cover.

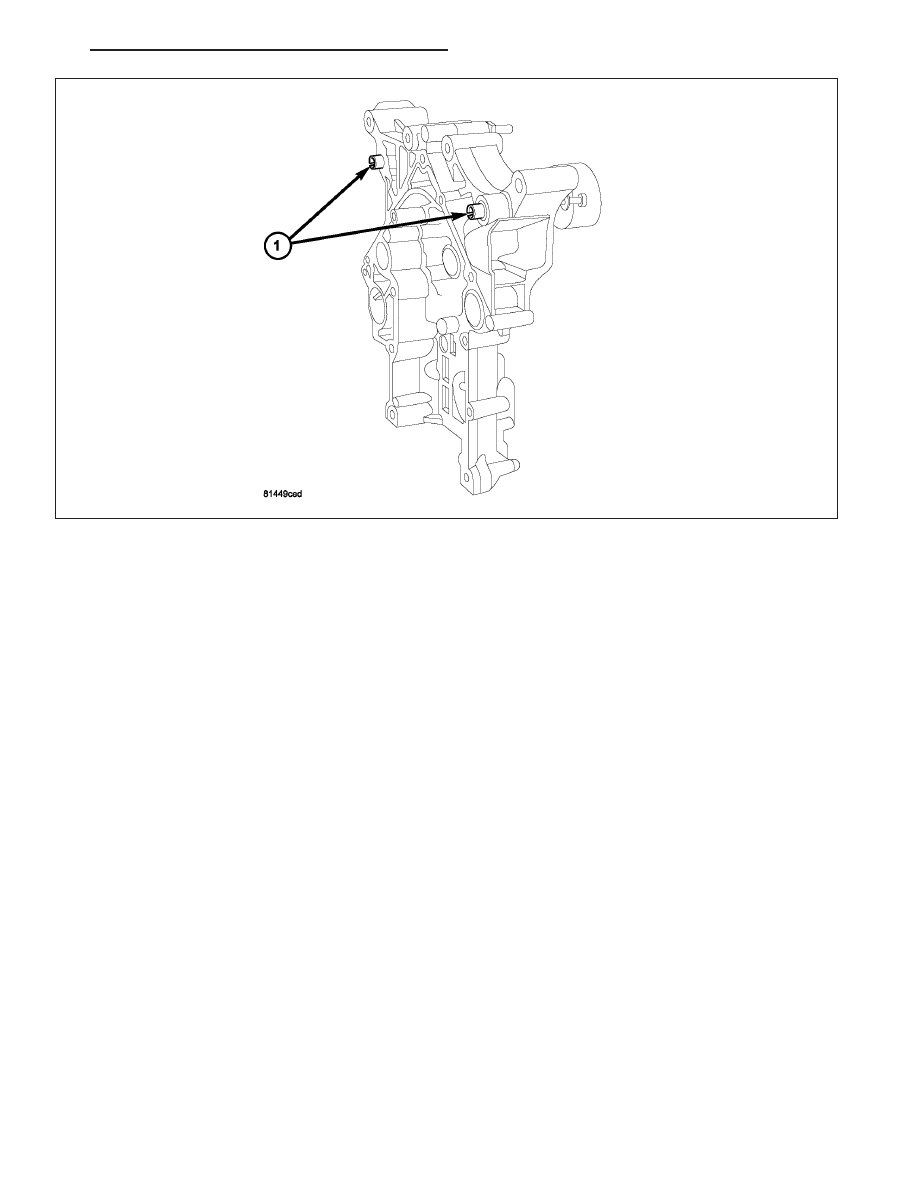

2. Verify that the slide bushings (1) are installed in timing cover.

3. Install cover and new gasket. Tighten fasteners to 28 N·m (250 in. lbs.).

NOTE: The large lifting stud is torqued to 55 N·m (40 ft. lbs.).

4. Install the oil pan and pick up tube (Refer to 9 -

ENGINE/LUBRICATION/OIL

PAN

-

INSTALLA-

TION).

5. Install the A/C compressor.

6. Install the generator.

7. Install power steering pump.

8. Install the dipstick support bolt.

9. Install the thermostat housing.

10. Install crankshaft damper (Refer to 9 - ENGINE/

ENGINE BLOCK/VIBRATION DAMPER - INSTAL-
LATION).

9 - 1442

ENGINE - 5.7L SERVICE INFORMATION

HB
