INSTALLATION

1. Clean the oil pan gasket mating surface of the block and oil pan.

NOTE: Mopar

T

Engine RTV must be applied to the 4 T-joints (1,2), (area where front cover, rear retainer,

block, and oil pan gasket meet). The bead of RTV should cover the bottom of the gasket. This area is
approximately 4.5 mm x 25 mm in each of the 4 T-joint locations.

2. Apply Mopar

T

Engine RTV at the 4 T- joints.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1431

NOTE: When the oil pan is removed, a new inte-
gral windage tray and gasket assembly must be
installed. The old gasket cannot be reused.

3. Install a new integral windage tray and gasket.

4. Reinstall the oil pump pickup tube with new o-ring.

Tighten tube to pump fasteners to 28 N·m (250 in.
lbs.).

NOTE: The double ended oil pan studs must be
installed in the same location that they were
removed from.

5. Position the oil pan and install the mounting bolts

and studs.. Tighten the mounting bolts to 12 N·m
(105 in.lbs.).

6. Install the structural cover. (Refer to 9 - ENGINE/

ENGINE

BLOCK/STRUCTURAL

COVER

-

INSTALLATION).

9 - 1432

ENGINE - 5.7L SERVICE INFORMATION

HB

7. Lower the engine into mounts using special tool #

8534 (1).

8. Install both the left and right side engine mount

through bolts. Tighten the nuts to 68 N·m (50 ft.
lbs.).

9. Reinstall the front axle, if removed.

10. Install the steering rack, if removed.

11. Install the rear transmission mount, if removed.

12. Remove special tool # 8534 (1).

13. Install the front crossmember (Refer to 13 -

FRAME & BUMPERS/FRAME/FRONT CROSS-
MEMBER - INSTALLATION).

14. Install the fan shroud and fan.

15. Fill engine oil.

16. Reconnect the negative battery cable.

17. Start engine and check for leaks.

HB

ENGINE - 5.7L SERVICE INFORMATION

9 - 1433

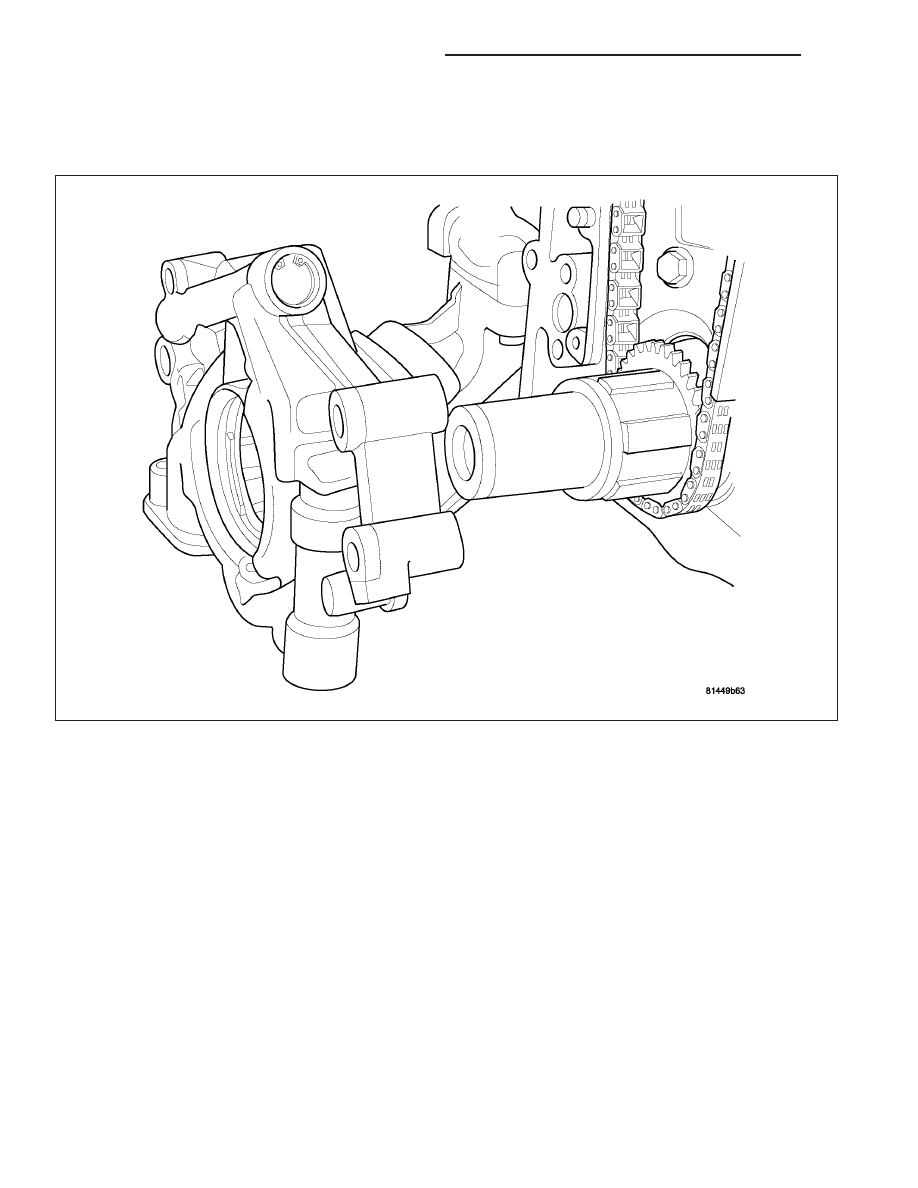

PUMP-ENGINE OIL

REMOVAL

1. Remove the oil pan and pick-up tube (Refer to 9 - ENGINE/LUBRICATION/OIL PAN - REMOVAL).

2. Remove the timing chain cover (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) -

REMOVAL).

3. Remove the four bolts, and the oil pump.

CLEANING

1. Wash all parts in a suitable solvent.
