Dodge Durango (HB). Manual - part 1062

3. Install the camshaft bearing caps, hand tighten the

retaining bolts.

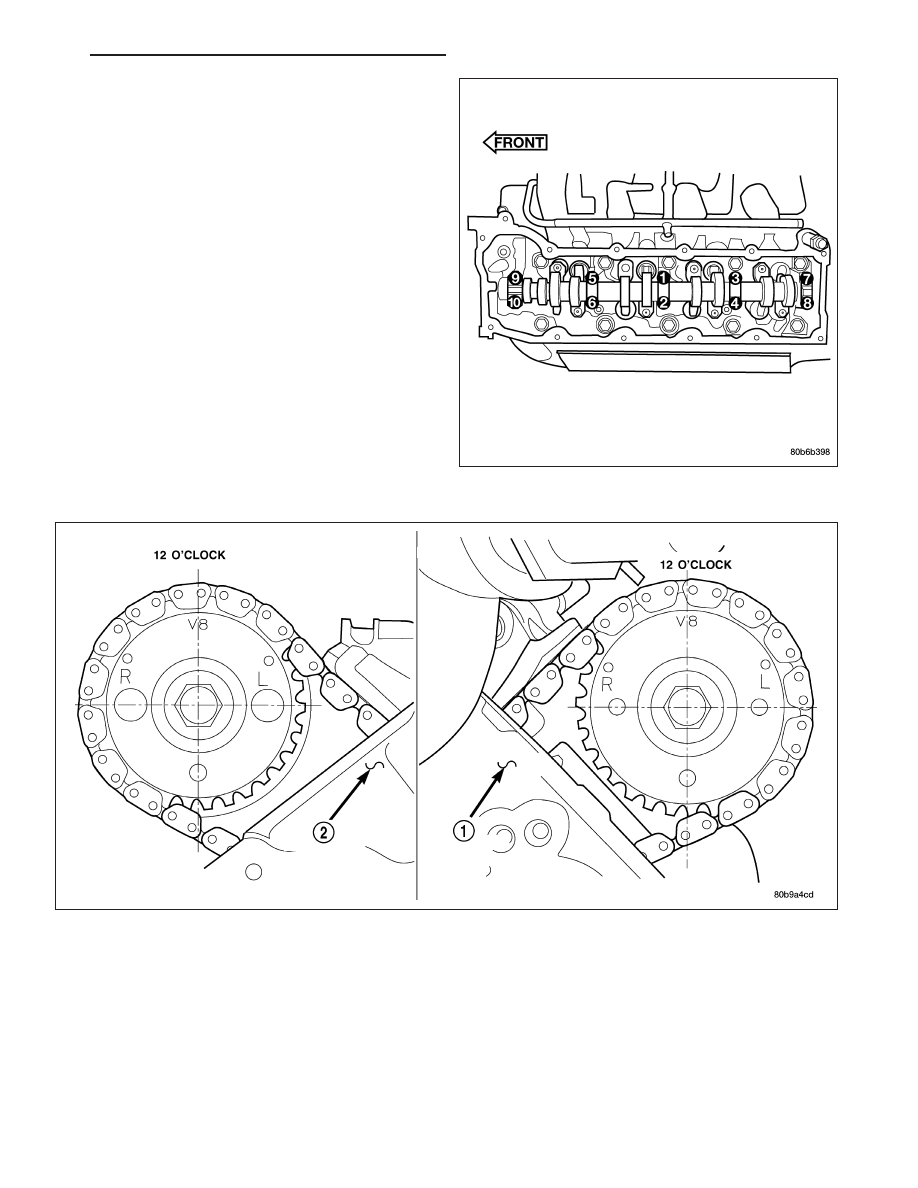

4. Working in 1/2 turn increments, tighten the bearing

cap retaining bolts starting with the middle cap
working outward.

5. Torque the camshaft bearing cap retaining bolts to

11 N·m (100 in. lbs.).

6. Position the camshaft drive gear into the timing chain aligning the V8 mark between the two marked chain links

(Two links marked during removal).

NOTE: When gripping the camshaft, place the pliers on the tube portion of the camshaft only. Do not grip
the lobes or the sprocket areas.

HB

ENGINE - 4.7L SERVICE INFORMATION

9 - 1247

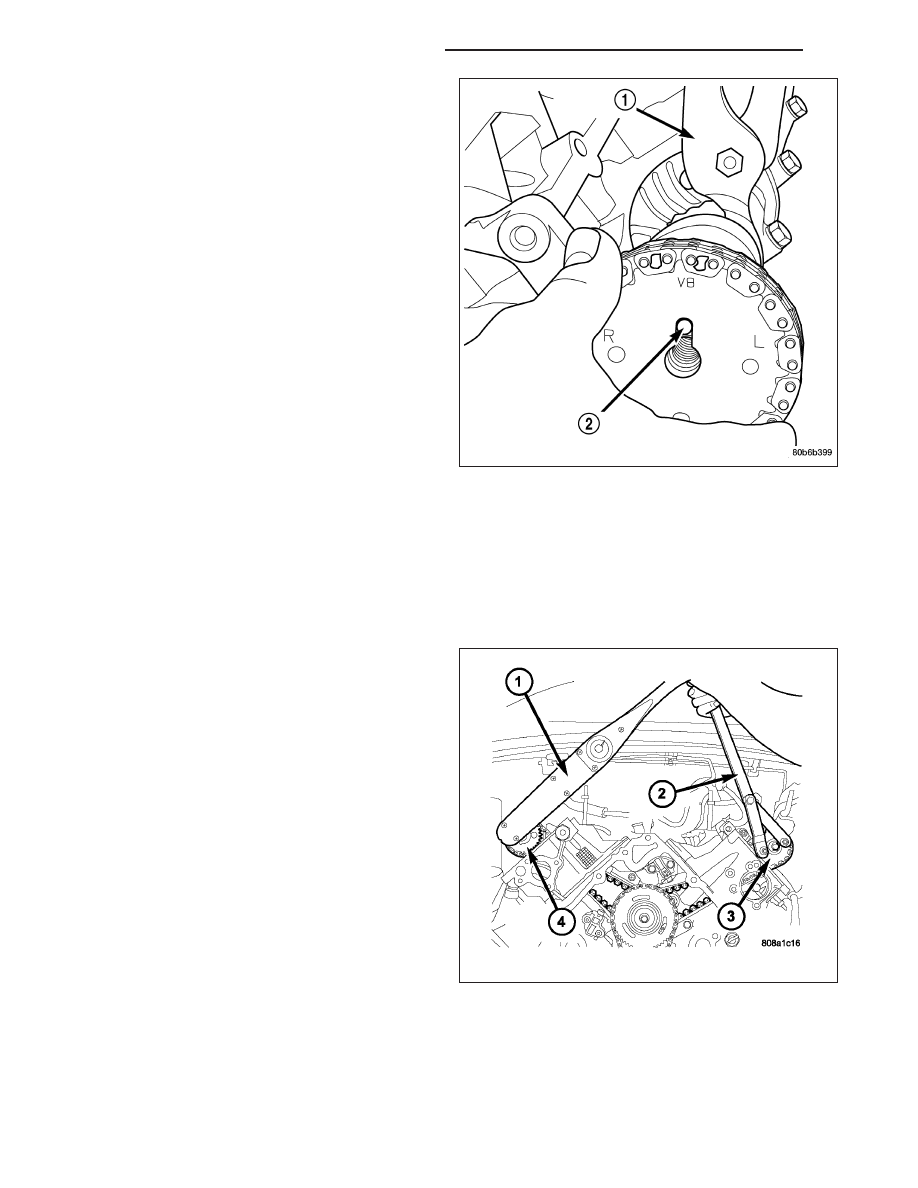

7. Using the adjustable pliers, rotate the camshaft

until the camshaft sprocket dowel is aligned with
the slot in the camshaft sprocket. Install the
sprocket onto the camshaft.

CAUTION: Remove excess oil from camshaft sprocket bolt. Failure to do so can cause bolt over-torque
resulting in bolt failure.

8. Remove excess oil from camshaft sprocket bolt, then install the camshaft sprocket retaining bolt and hand

tighten.

9. Remove timing chain wedge special tool 8350.

10. Using Special Tool 6958 spanner wrench with

adapter pins 8346 , torque the camshaft sprocket
retaining bolt to 122 N·m (90 ft. lbs.).

11. Install the camshaft position sensor.

12. Install the cylinder head cover (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COVER(S) -

INSTALLATION).

9 - 1248

ENGINE - 4.7L SERVICE INFORMATION

HB

COVER - CYLINDER HEAD

DESCRIPTION

The cylinder head covers are made of injection molded thermo-set plastic, and are not interchangeable from side-
to-side. It is imperative that nothing rest on the cylinder head covers. Prolonged contact with other items may wear
a hole in the cylinder head cover.

REMOVAL

REMOVAL - RIGHT SIDE

1. Disconnect battery negative cable.

2. Remove air cleaner assembly, resonator assembly and air inlet hose.

3. Drain cooling system (Refer to 7 - COOLING - STANDARD PROCEDURE).

4. Remove accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - REMOVAL).

5. Remove air conditioning compressor retaining bolts and move compressor to the left.

6. Remove heater hoses.

7. Disconnect injector and ignition coil connectors.

8. Disconnect and remove positive crankcase ventilation (PCV) hose.

9. Remove oil fill tube.

10. Un-clip injector and ignition coil harness and move away from cylinder head cover.

11. Remove right rear breather tube and filter assembly.

12. Remove cylinder head cover retaining bolts.

13. Remove cylinder head cover.

NOTE: The gasket may be used again, provided no cuts, tears, or deformation has occurred.

REMOVAL - LEFT SIDE

1. Disconnect negative cable from battery.

2. Remove the resonator assemble and air inlet hose.

3. Disconnect injector connectors and un-clip the injector harness.

4. Route injector harness in front of cylinder head cover.

5. Disconnect the left side breather tube and remove the breather tube.

6. Remove the cylinder head cover mounting bolts.

7. Remove cylinder head cover and gasket.

NOTE: The gasket may be used again, provided no cuts, tears, or deformation has occurred.

CLEANING

Clean cylinder head cover gasket surface.

Clean head rail, if necessary.

HB

ENGINE - 4.7L SERVICE INFORMATION

9 - 1249

INSTALLATION

INSTALLATION - RIGHT SIDE

CAUTION: Do not use harsh cleaners to clean the
cylinder head covers. Severe damage to covers
may occur.

1. Clean cylinder head cover and both sealing sur-

faces. Inspect and replace gasket as necessary.

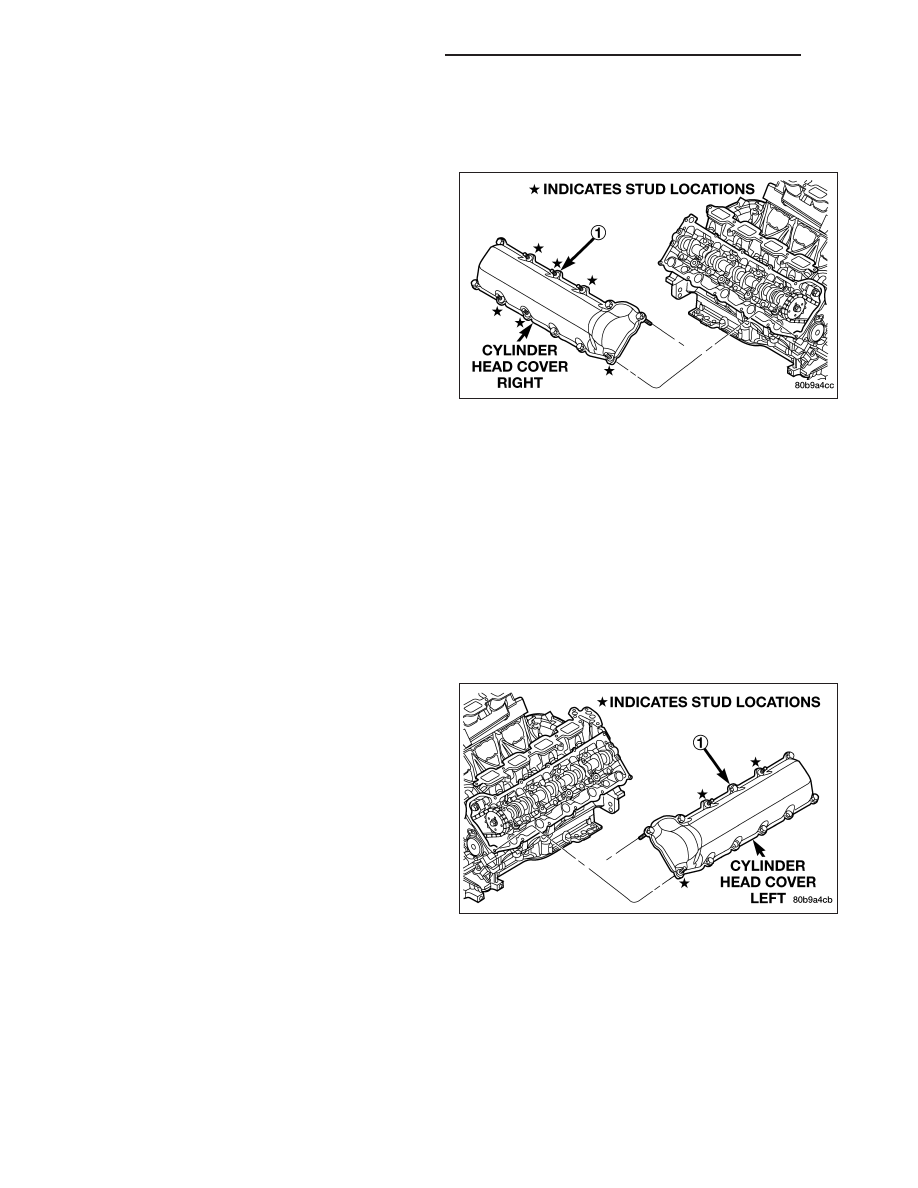

2. Install cylinder head cover and hand start all fas-

teners (1). Verify that all double ended studs are in
the correct location shown in.

3. Tighten cylinder head cover bolts and double

ended studs to 12 N·m (105 in. lbs).

4. Install right rear breather tube and filter assembly.

5. Connect injector, ignition coil electrical connectors and harness retaining clips.

6. Install the oil fill tube.

7. Install PCV hose.

8. Install heater hoses.

9. Install air conditioning compressor retaining bolts.

10. Install accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION).

11. Fill Cooling system (Refer to 7 - COOLING - STANDARD PROCEDURE).

12. Install air cleaner assembly, resonator assembly and air inlet hose.

13. Connect battery negative cable.

INSTALLATION - LEFT SIDE

CAUTION: Do not use harsh cleaners to clean the
cylinder head covers. Severe damage to covers
may occur.

1. Clean cylinder head cover and both sealing sur-

faces. Inspect and replace gasket as necessary.

2. Install cylinder head cover and hand start all fas-

teners. Verify that all studs are in the correct loca-
tion shown in.

3. Tighten cylinder head cover bolts (1) and double

ended studs to 12 N·m (105 in. lbs.).

4. Install left side breather and connect breather tube.

5. Connect injector electrical connectors and injector

harness retaining clips.

6. Install the resonator and air inlet hose.

7. Connect negative cable to battery.

9 - 1250

ENGINE - 4.7L SERVICE INFORMATION

HB
