18. Disconnect the engine wiring harness at the fol-

lowing points:

•

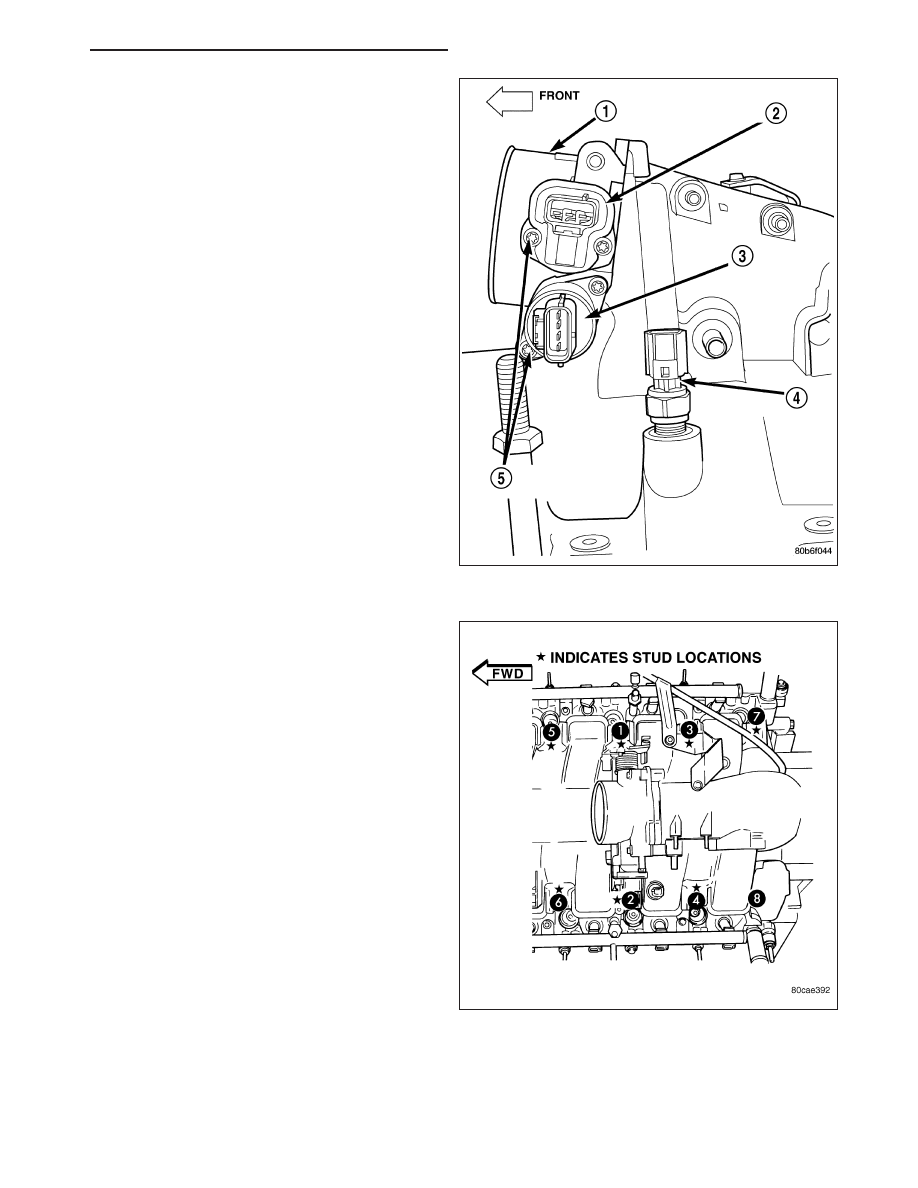

Intake air temperature (IAT) sensor (4)

•

Fuel Injectors

•

Throttle Position (TPS) Switch (2)

•

Idle Air Control (IAC) Motor (3)

•

Engine Oil Pressure Switch

•

Engine Coolant Temperature (ECT) Sensor

•

Manifold Absolute Pressure MAP) Sensor

•

Camshaft Position (CMP) Sensor

•

Coil Over Plugs

•

Crankshaft Position Sensor

19. Remove coil over plugs.

20. Remove fuel rail and secure away from engine.

NOTE: It is not necessary to release the quick
connect fitting from the fuel supply line for engine
removal.

21. Remove the PCV hose.

22. Remove the breather hoses.

23. Remove the vacuum hose for the power brake

booster.

24. Disconnect knock sensors.

25. Remove engine oil dipstick tube.

26. Remove intake manifold.

27. Install

engine

lifting

fixture,special

tool#8247,

using original fasteners from the removed intake
manifold, and fuel rail. Torque to factory specifica-
tions.

NOTE: Recheck bolt torque for engine lift plate
before removing engine.

HB

ENGINE - 3.7L SERVICE INFORMATION

9 - 1083

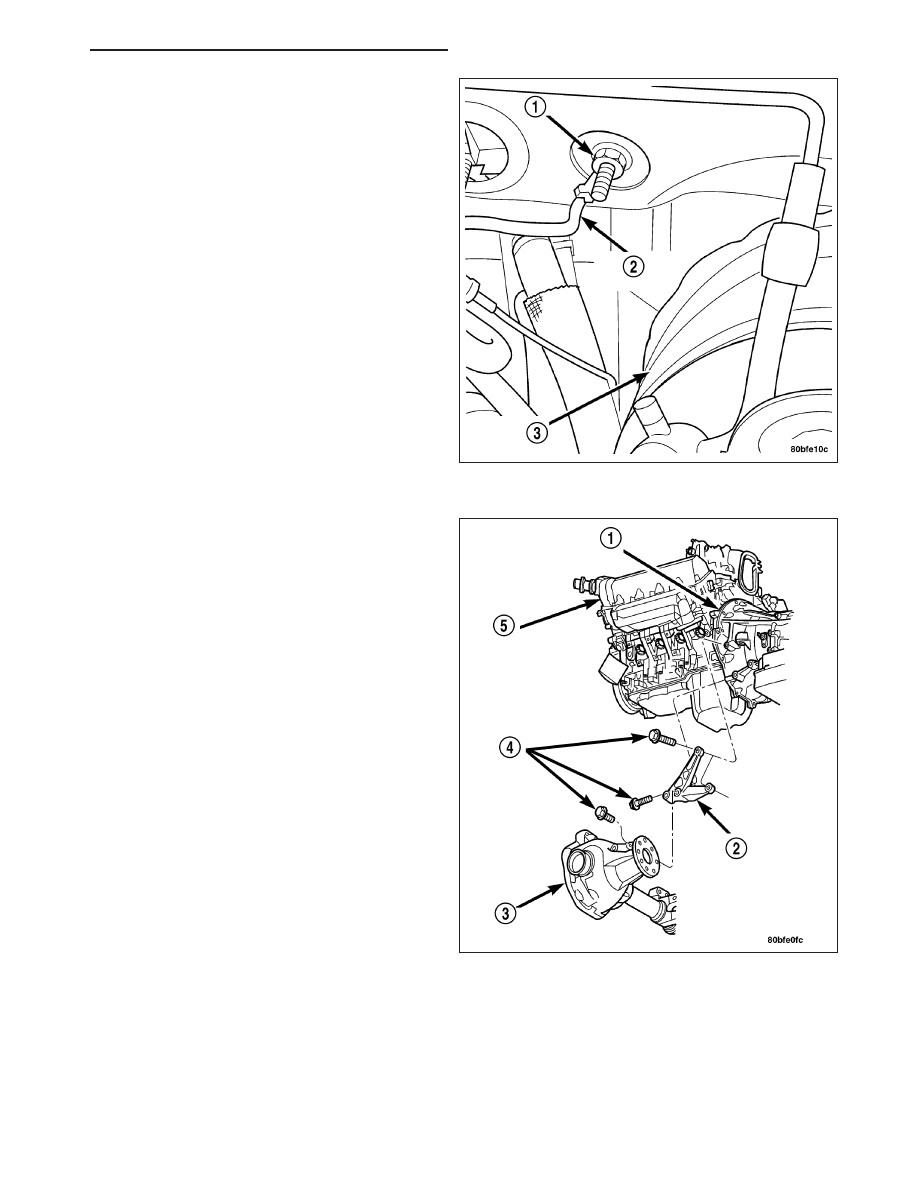

28. Disconnect oxygen sensor wiring.

29. Disconnect crankshaft postion sensor.

30. Disconnect the engine block heater power cable,

if equipped.

31. Disconnect the front propshaft at the front differ-

ential and secure out of way.

NOTE: It is necessary to disconnect the front
propshaft for access to the starter and left side
exhaust flange.

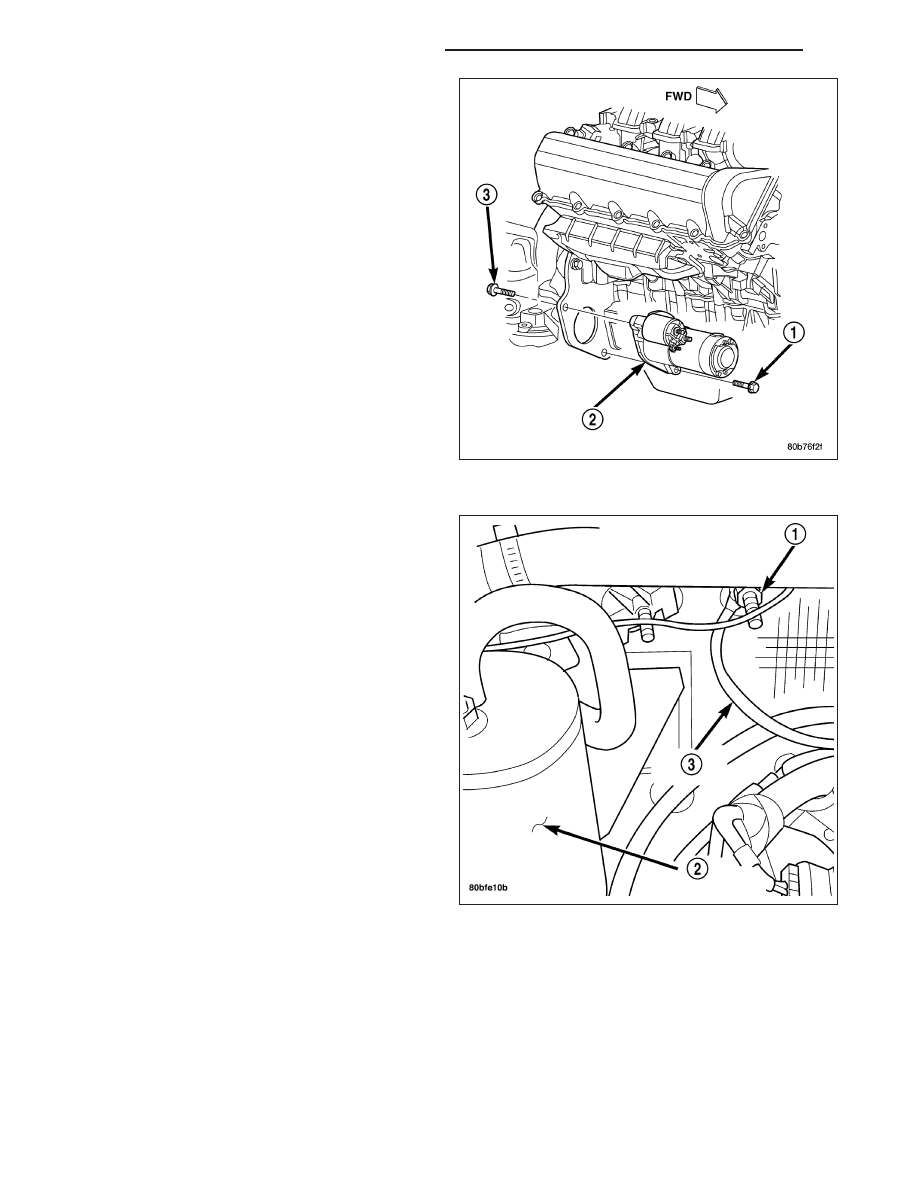

32. Remove the starter (2).

9 - 1084

ENGINE - 3.7L SERVICE INFORMATION

HB

33. Remove the ground straps from the left (2) and

right (3) side of the block.

34. Remove the axle isolator bracket (2).

HB

ENGINE - 3.7L SERVICE INFORMATION

9 - 1085

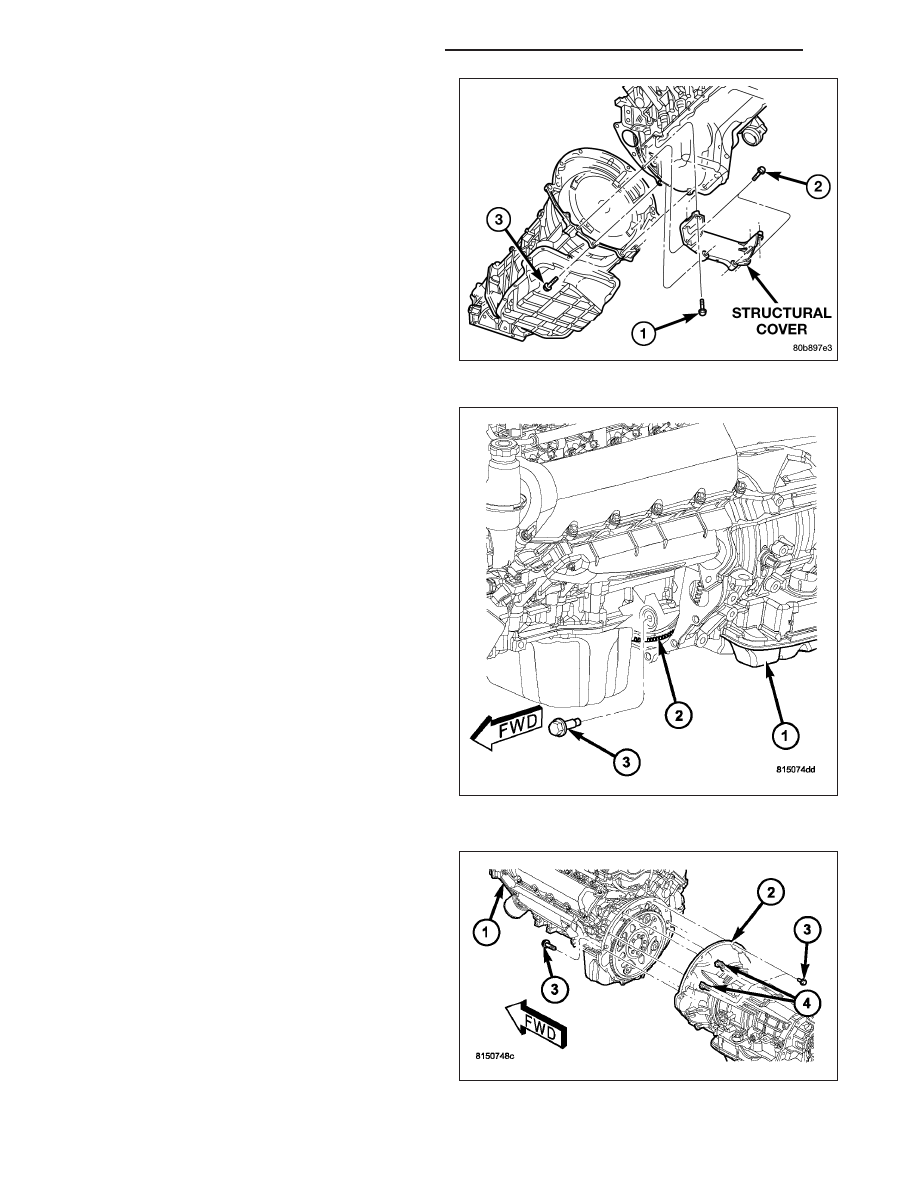

35. Remove the structural cover.

36. Disconnect the right and left exhaust pipes at the

manifolds and from the crossover, and remove
from the vehicle.

NOTE: The exhaust clamps at the manifolds can-
not be reused. New clamps must be used or leaks
may occur.

37. Remove torque convertor bolts (3), and mark

location for reassembly.

38. Remove transmission bellhousing to engine bolts

(3).

9 - 1086

ENGINE - 3.7L SERVICE INFORMATION

HB
