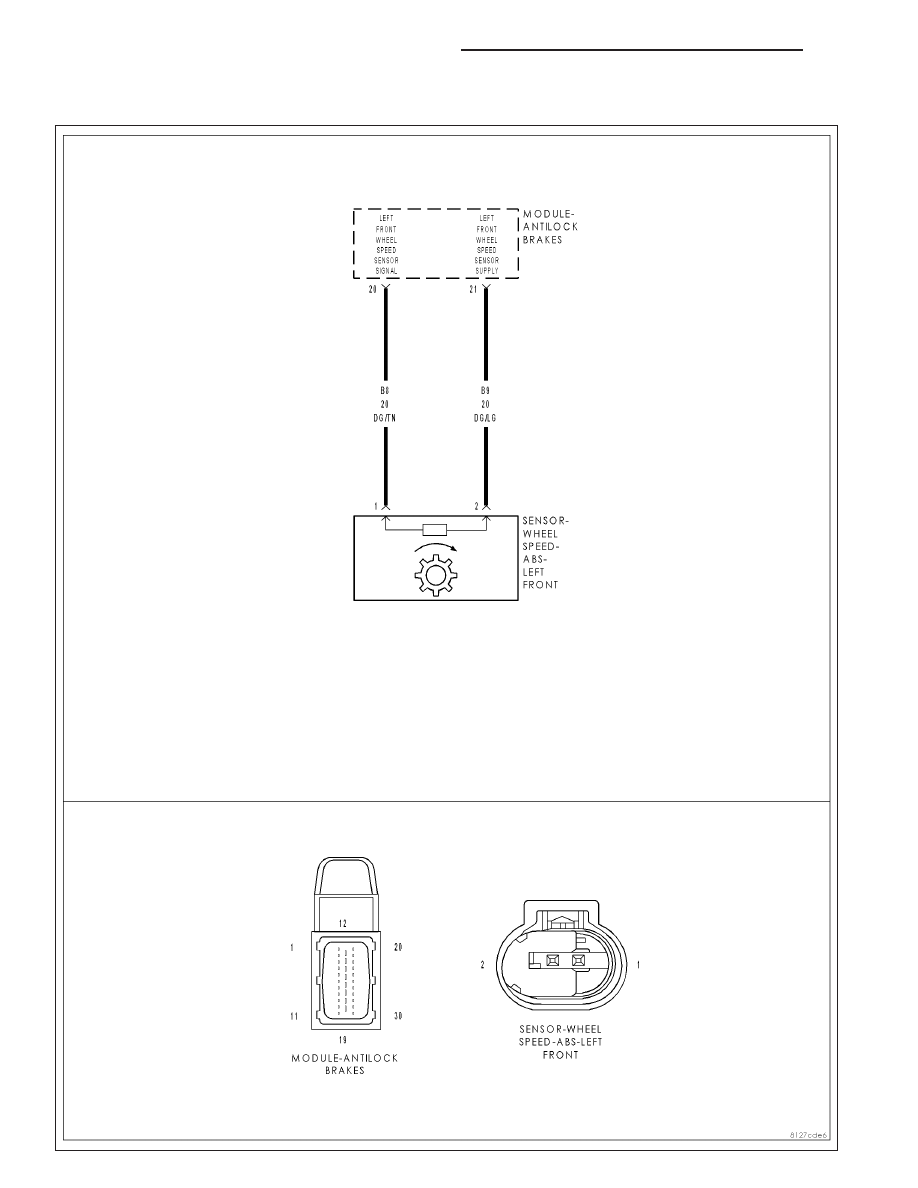

C100A–LEFT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

7.

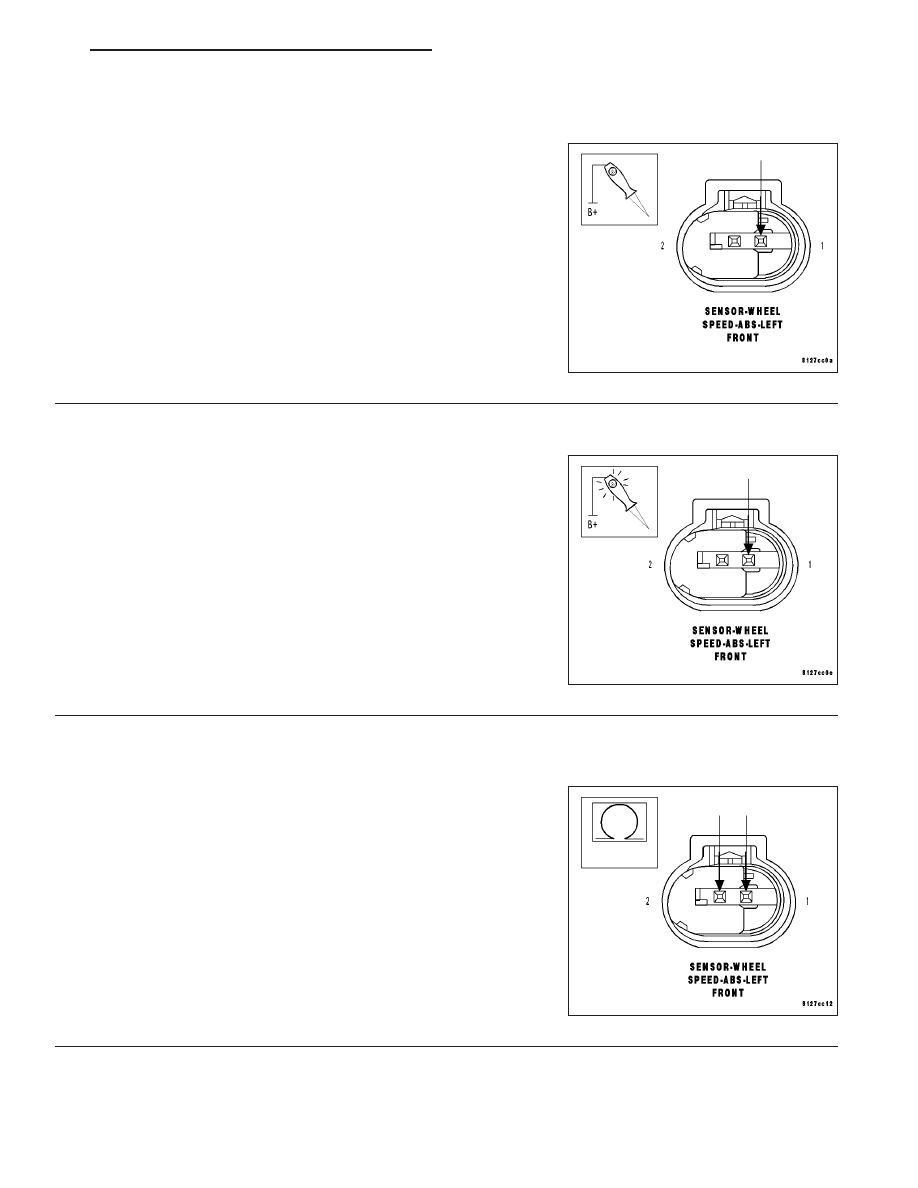

CHECK (B8) LEFT FRONT WSS SIGNAL CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Disconnect the Left Front WSS harness connector.

Using a 12-volt test light connected to 12-volts, probe the (B8) Left
Front WSS Signal circuit.

Does the test light illuminate brightly?

Yes

>> Repair the (B8) Left Front WSS Signal circuit for a short to

ground.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 8

8.

CHECK (B8) LEFT FRONT WSS SIGNAL CIRCUIT OPEN

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Disconnect the Left Front WSS harness connector.

Connect a jumper wire between the (B8) Left Front WSS Signal circuit
and ground.

Using a 12-volt test light connected to 12-volts, probe the (B8) Left
Front WSS Signal circuit.

Does the test light illuminate brightly?

Yes

>> Go To 9

No

>> Repair the (B8) Left Front WSS Signal circuit for an open.

Perform ABS VERIFICATION TEST - VER 1.

9.

CHECK (B8) LEFT FRONT WSS SIGNAL CIRCUIT AND (B9) LEFT FRONT WSS SUPPLY CIRCUIT SHORT
TOGETHER

Turn the ignition off.

Disconnect the Anti-Lock Brake Module harness connector.

Disconnect the Left Front WSS harness connector.

Measure the resistance between the (B8) Left Front WSS Signal cir-
cuit and the (B9) Left Front WSS Supply circuit.

Is the resistance above 5.0 ohms?

Yes

>> Go To 10

No

>> Repair the (B8) Left Front WSS Signal circuit and the (B9)

Left Front WSS Supply circuit for a short together.

Perform ABS VERIFICATION TEST - VER 1.

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 115

C100A–LEFT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

10.

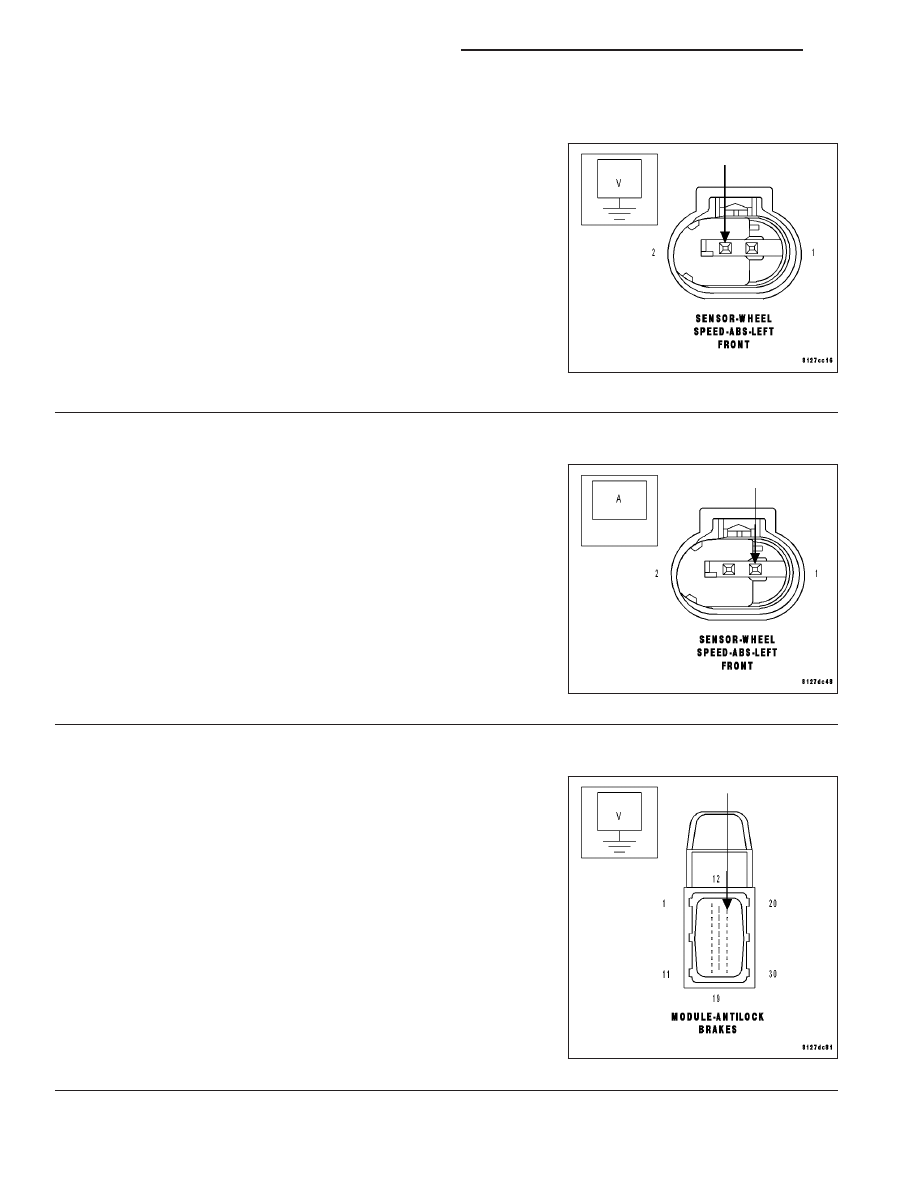

CHECK LEFT FRONT WSS

Turn the ignition off.

Reconnect all connectors.

Disconnect the Left Front WSS harness connector.

Turn the ignition on.

Measure the voltage of the (B9) Left Front WSS Supply circuit while
reconnecting the Left Front WSS harness connector.

Did the (B9) Left Front WSS Supply circuit drop voltage to 0
volts?

Yes

>> Replace the Left Front WSS in accordance with the Ser-

vice Information.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Go To 11

11.

CHECK LEFT FRONT WSS OUTPUT

Turn the ignition off.

Reconnect all connectors.

Turn the ignition on.

Measure the amperage of the (B8) Left Front WSS Signal circuit in the
Left Front WSS harness connector.

Slowly rotate the Left Front wheel.

Does the amperage toggle between 7 mA to 14 mA?

Yes

>> Go To 12

No

>> Replace the Left Front WSS in accordance with the Ser-

vice Information.

Perform ABS VERIFICATION TEST - VER 1.

12.

ANTI-LOCK BRAKE MODULE INTERNAL FAULT - (B9) LEFT FRONT WSS SUPPLY CIRCUIT

Turn the ignition off.

Remove the Anti-Lock Brake Module harness connector strain relief to
access wires.

Reconnect the Anti-Lock Brake Module harness connector.

Turn the ignition on.

Measure the voltage between the (B9) Left Front WSS Supply circuit
and ground.

Is the voltage above 10 volts?

Yes

>> Go To 13

No

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

5 - 116

BRAKES - ABS ELECTRICAL DIAGNOSTICS

HB

C100A–LEFT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

13.

ANTI-LOCK BRAKE MODULE INTERNAL FAULT - (B8) LEFT FRONT WSS SIGNAL CIRCUIT

Turn the ignition off.

Remove the Anti-Lock Brake Module harness connector strain relief to
access wires.

Reconnect the Anti-Lock Brake Module harness connector.

Turn the ignition on.

Measure the voltage between the (B9) Left Front WSS Supply circuit
and the (B8) Left Front WSS Signal circuit.

Is the voltage above 10 volts?

Yes

>> Refer to the INTERMITTENT CONDITION diagnostic pro-

cedure.

Perform ABS VERIFICATION TEST - VER 1.

No

>> Replace the Anti-Lock Brake Module in accordance with

the Service Information.

Perform ABS VERIFICATION TEST - VER 1.

HB

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 117

C1011–LEFT FRONT WHEEL SPEED SENSOR INPUT SIGNAL ERRATIC
PERFORMANCE
