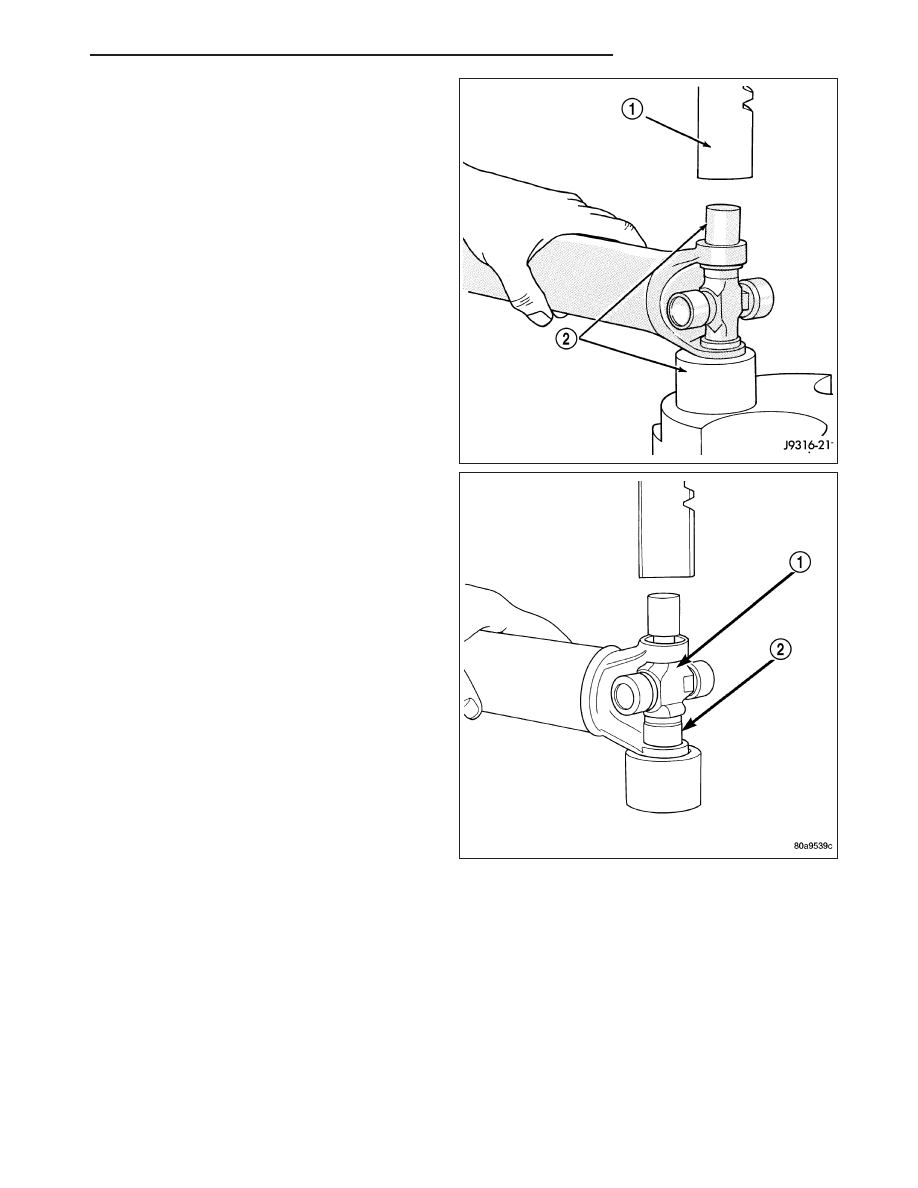

3. Position yoke with the grease fitting if equipped,

pointing up.

4. Position a socket with a inside diameter large

enough to receive the bearing cap, beneath the
yoke on a press.

5. Place another socket with an outside diameter

smaller than bearing cap on the upper bearing cap
and press (1) the lower cap through the yoke.

NOTE: If the bearing cap will not pull out of the
yoke by hand after pressing, tap the yoke ear near
the bearing cap to dislodge the cap.

6. Pull bearing cap of the yoke.

7. Turn yoke over in the press and straighten the

cross (1). Press the cross until the remaining bear-
ing cap (2) can be removed.

CAUTION: If cross or bearing cap are not straight
during removal, the bearing cap will score the
walls of the yoke bore and damage can occur.

HB

PROPELLER SHAFT

3 - 11

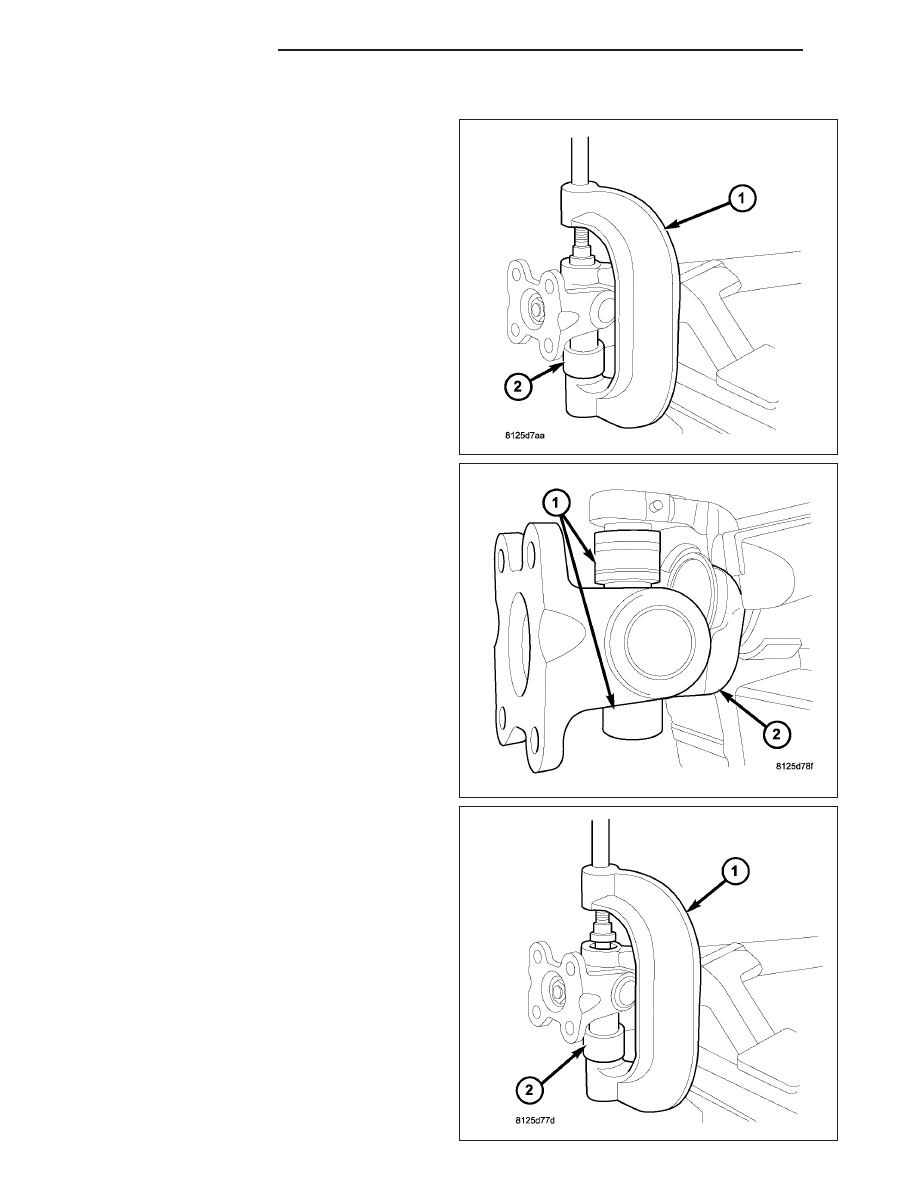

DISASSEMBLY - WITH INJECTED RINGS

1. Place shaft yoke in vise.

2. Position U-joint press (1) with receiver (2) on pro-

peller shaft yoke.

3. Pressed U-joint bearing caps (1) out of shaft yoke

(2).

4. Remove lower bearing cap from shaft yoke.

5. Turn shaft over and position press (1) with receiver

(2) on shaft yoke.

3 - 12

PROPELLER SHAFT

HB

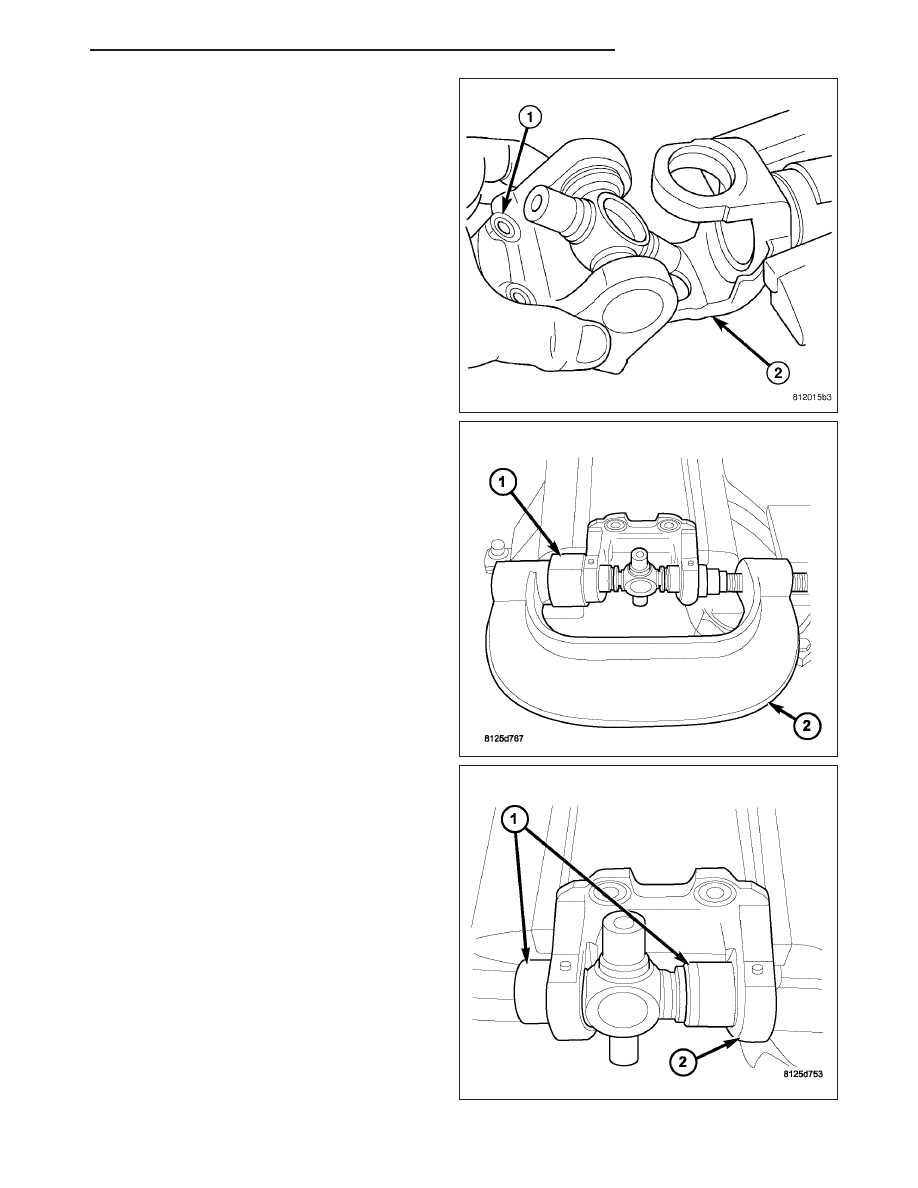

6. Press remaining U-joint bearing cap out of shaft

yoke.

7. Remove flange (1) with U-joint out of shaft yoke

(2).

8. Position U-joint press (2) with receiver (1) on

flange.

9. Press U-joint bearing caps (1) out of flange (2).

HB

PROPELLER SHAFT

3 - 13

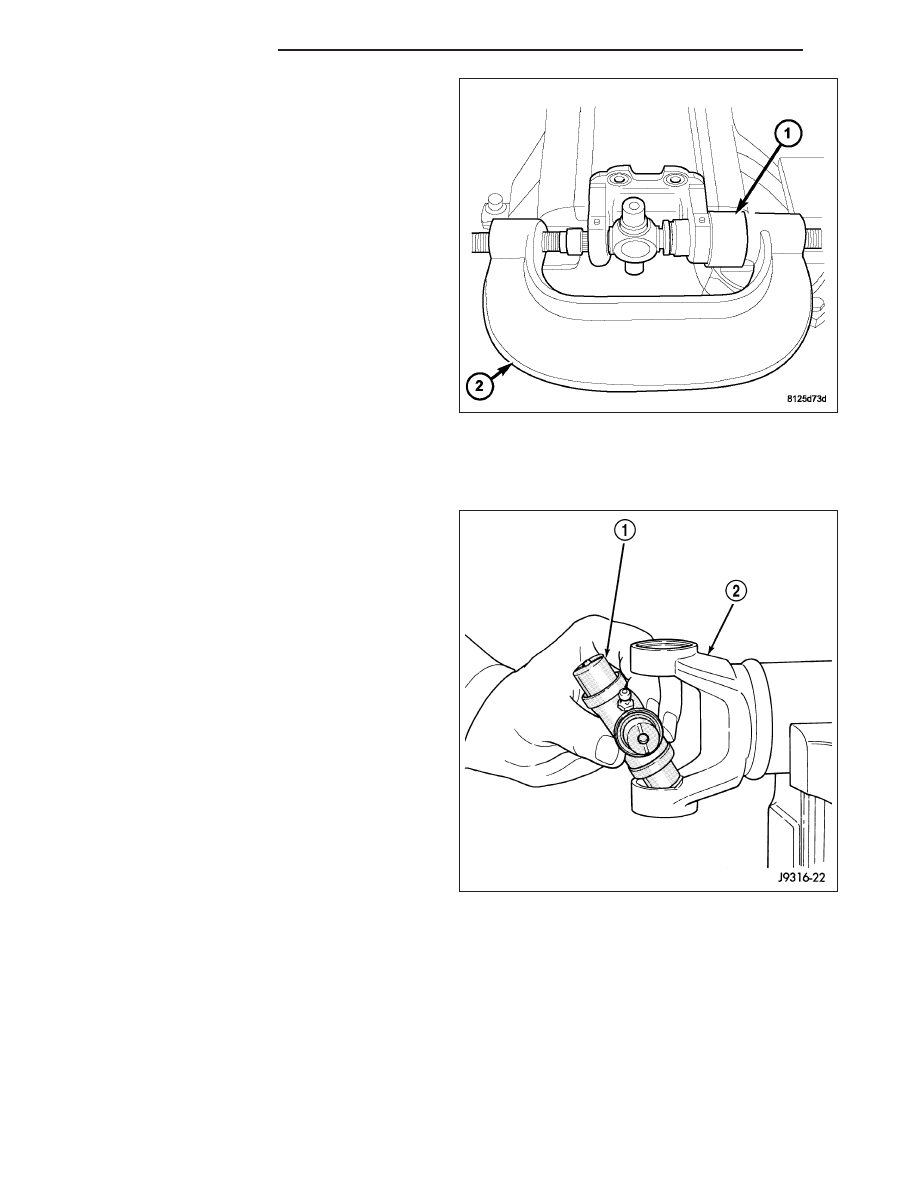

10. Remove bearing cap on the outside of the flange.

11. Position U-joint press (2) with receiver (1) on

flange.

12. Press remaining U-joint bearing cap out of flange.

13. Remove U-joint from flange.

ASSEMBLY

ASSEMBLY - WITH SNAP RINGS

NOTE: This procedure describes a propeller shaft
equipped a cardan joint in the tube yoke. For pro-
peller shafts equipped with a companion/slip yoke,
repeat the steps to remove the remaining cardan
joint.

1. Apply (EP) N.L.G.I. Grade 1 or 2 grease to inside

of yoke bores.

2. Position cross (1) in yoke with lube fitting pointing

up, if equipped.
