SHAFT-PROPELLER FRONT

REMOVAL

1. With vehicle in neutral, position vehicle on hoist.

2. Remove skid plate if equipped.

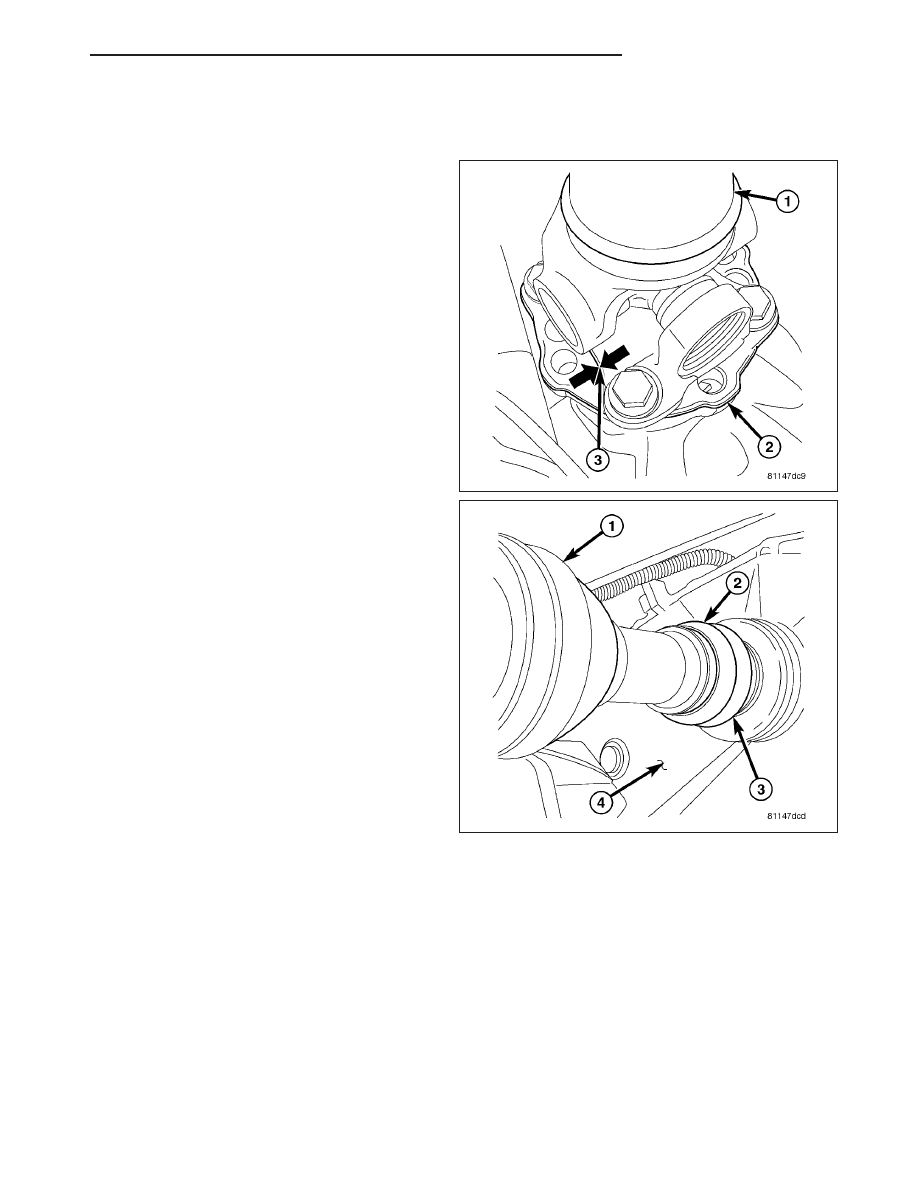

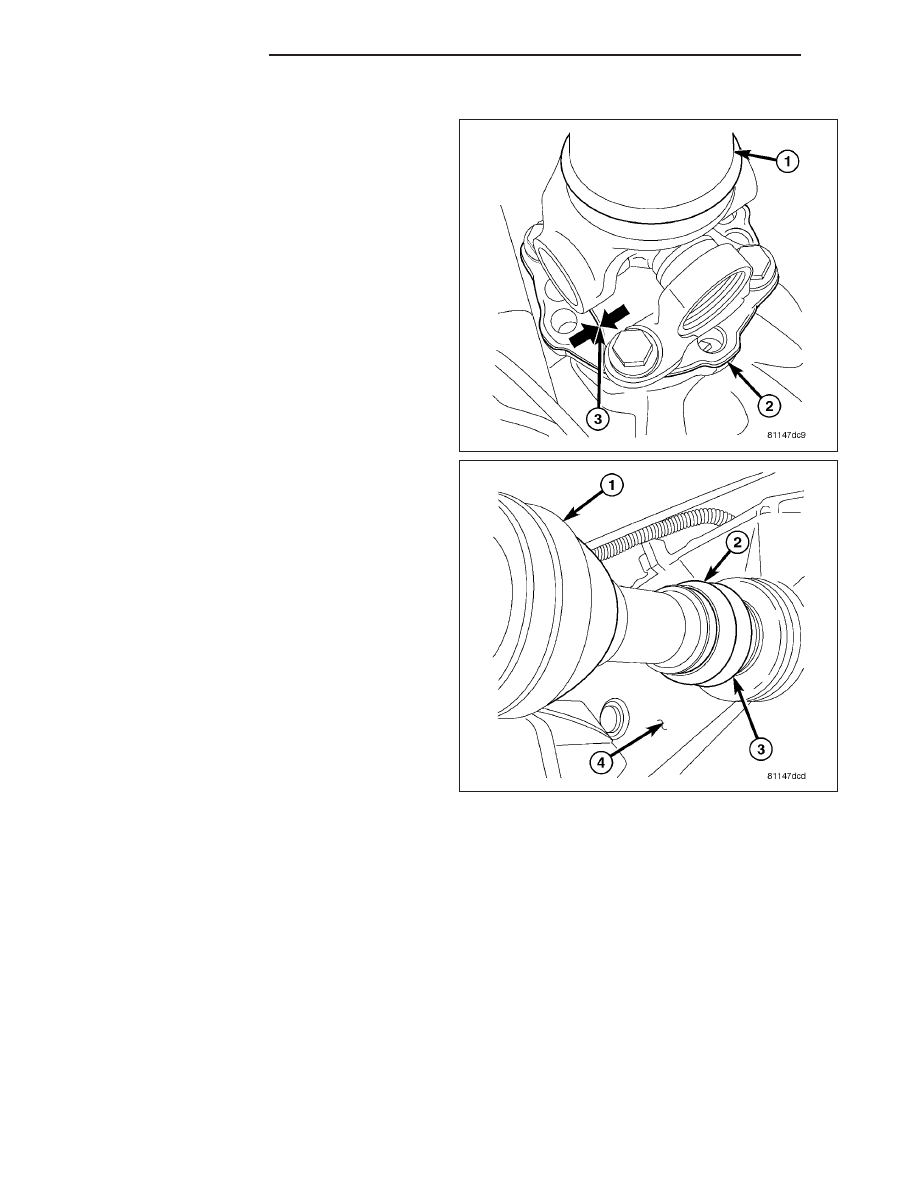

3. Mark a reference line (3) across propeller shaft

flange and pinion flange (2).

4. Remove exhaust crossover bolts from exhaust

manifolds and lower crossover.

5. Remove boot clamp (3) from CV joint (1).

6. Remove pinion flange bolts.

7. Slide propeller shaft off the transfer case and

remove shaft.

HB

PROPELLER SHAFT

3 - 7

INSTALLATION

1. Slide propeller shaft onto transfer case.

2. Install propeller shaft with reference marks (3)

aligned on pinion flange.

3. Install new pinion flange bolts and tighten to 115

N·m (85 ft. lbs.).

NOTE: Flange bolts incorporate a Loctite

T

patch,

new bolts should be used. If bolts are not avail-
able, clean bolts and apply Loctite

T

242 to the

threads.

4. Install CV boot clamp (3).

5. Install skid plate, if equipped.

3 - 8

PROPELLER SHAFT

HB

SHAFT-PROPELLER REAR

REMOVAL

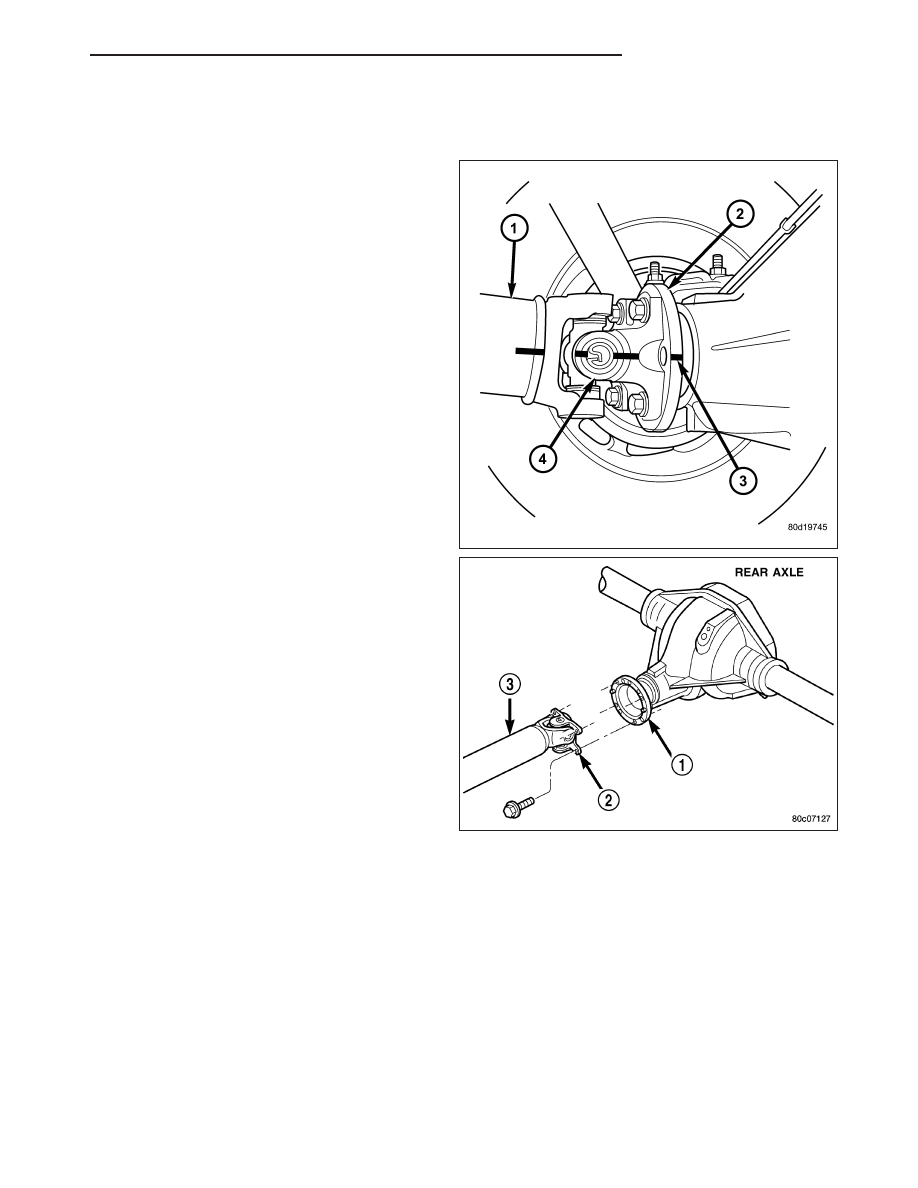

1. With vehicle in neutral, position vehicle on hoist.

2. Mark a reference line (3) across the pinion flange

(2) and propeller shaft flange (4).

3. Remove flange bolts.

4. Slide slip yoke off of the transmission/transfer case

output shaft and remove propeller shaft (3).

HB

PROPELLER SHAFT

3 - 9

INSTALLATION

1. Slide slip yoke onto transmission/transfer case out-

put shaft.

2. Align flange reference marks (3).

3. Install new flange bolts and tighten to 115 N·m (85

ft. lbs.).

NOTE: Flange bolts incorporate a Loctite

T

patch,

new bolts should be used. If bolts are not avail-
able, clean bolts and apply Loctite

T

242 to the

threads.

UNIVERSAL JOINTS-SINGLE CARDAN

DISASSEMBLY

DISASSEMBLY - WITH SNAP RINGS

NOTE: This procedure describes a propeller shaft
equipped with a cardan joint in the tube yoke. For
propeller shafts equipped with a companion/slip
yoke, repeat the steps to remove the remaining
cardan joint.

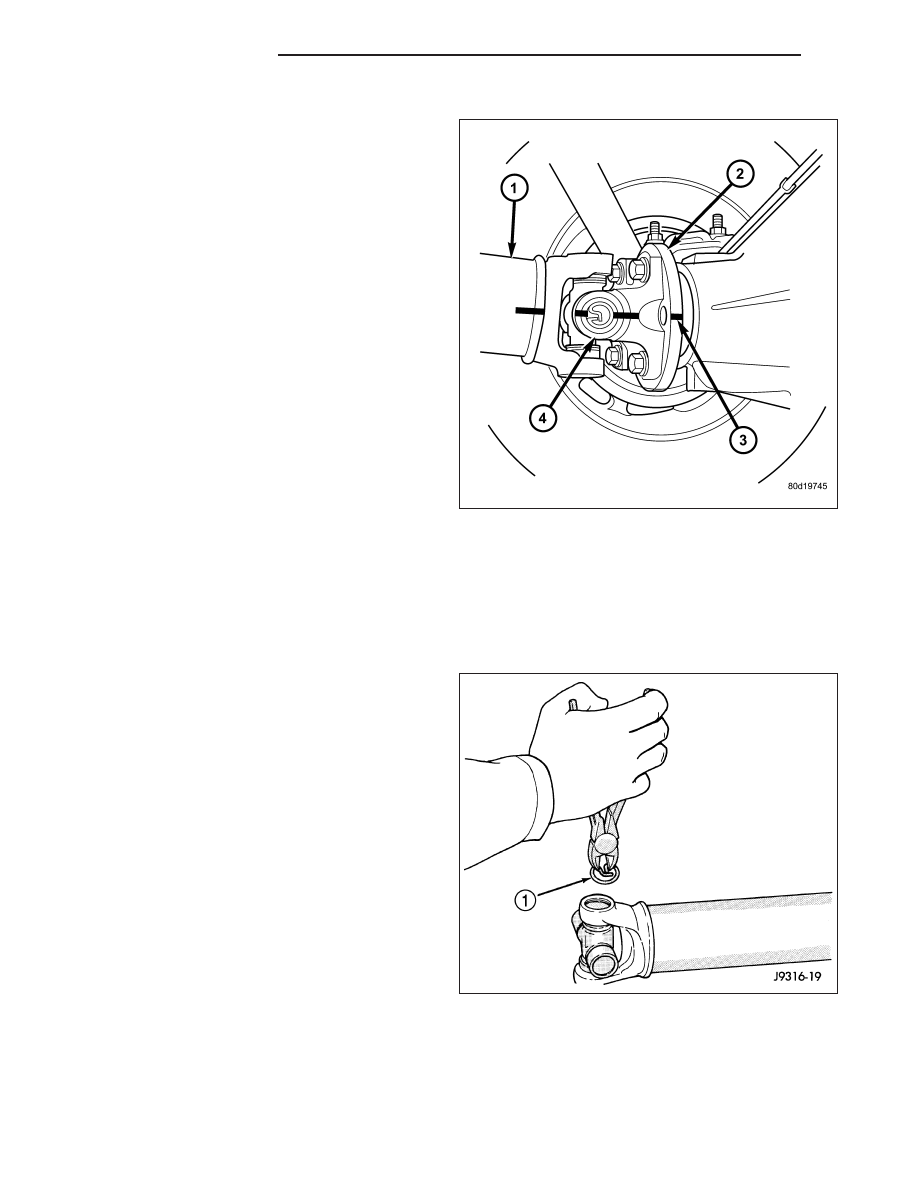

1. Tap outside of bearing cap with a drift to loosen

snap ring.

2. Remove snap rings (1) from both sides of yoke.
