(4) Remove the insulation from the wires in the

harness. Only remove enough insulation to solder in
the new diode.

(5) Install the new diode in the harness, making

sure current flow is correct. If necessary refer to the
appropriate wiring diagram for current flow.

(6) Solder the connection together using rosin core

type solder only. Do not use acid core solder.

(7) Tape the diode to the harness using electrical

tape making, sure the diode is completely sealed
from the elements.

(8) Re-connect the battery, and test affected sys-

tems.

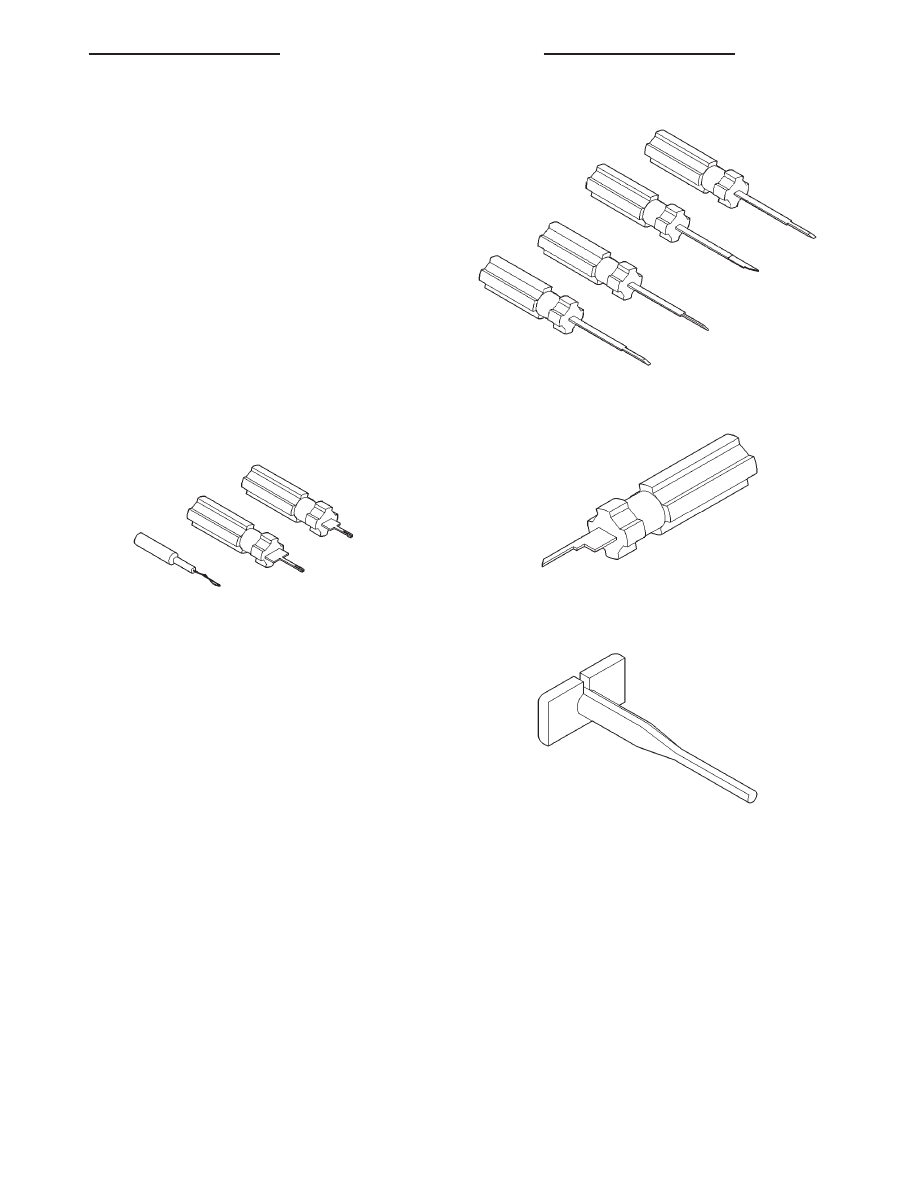

SPECIAL TOOLS

WIRING/TERMINAL

Probing Tool Package 6807

Terminal Pick 6680

Terminal Removing Tool 6932

Terminal Removing Tool 6934

DN

8W - 01 GENERAL INFORMATION

8W - 01 - 15

SERVICE PROCEDURES (Continued)

8W-02 COMPONENT INDEX

Component

Page

4WD Lock Indicator . . . . . . . . . . . . . . . . . 8W-31, 40
4WD Switch . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31
A/C Compressor Clutch Relay . . . . . . . . . . . . 8W-42
A/C Compressor Clutch . . . . . . . . . . . . . . . . . 8W-42
A/C- Heater Control . . . . . . . . . . . . . . . . . . . 8W-42
A/C Low Temperature Cut-Out Switch . . . . . 8W-42
A/C Pressure Switches . . . . . . . . . . . . . . . . . . 8W-42
Airbag Control Module . . . . . . . . . . . . . . . . . 8W-43
Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-43
Ambient Temperature Sensor . . . . . . . . . . . . 8W-49
Ash Receiver Lamp . . . . . . . . . . . . . . . . . . . . 8W-44
Automatic Day/Night Mirror . . . . . . . . . . . . . 8W-44
Automatic Shut Down Relay . . . . . . . . . . . . . 8W-30
Battery Temperature Sensor . . . . . . . . . . . . . 8W-30
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-20
Blower Motor Relay . . . . . . . . . . . . . . . . . . . . 8W-42
Blower Motor . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42
Brake Lamp Switch . . . . . . . . . . . . . . . . . . . . 8W-30
Brake Pressure Switch . . . . . . . . . . . . . . . 8W-34, 35
Camshaft Position Sensor . . . . . . . . . . . . . . . 8W-30
Capacitors . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30
Center High Mounted Stop Lamps . . . . . . . . 8W-51
Central Timer Module . . . . . . . . . . . . . . . . . . 8W-45
Chime . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-45
Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . . . . 8W-41
Circuit Breakers (JB) . . . . . . . . . . . . . . . . . . 8W-12
Clockspring No. 1 . . . . . . . . . . . . . . . . . . . 8W-33, 47
Clockspring No. 2 . . . . . . . . . . . . . . . . . . . . . 8W-43
Cluster Illumination Lamps . . . . . . . . . . . . . 8W-40
Coil On Plugs . . . . . . . . . . . . . . . . . . . . . . . . 8W-30
Combination Flasher . . . . . . . . . . . . . . . . . . . 8W-52
Controller Anti-Lock Brake . . . . . . . . . . . 8W-34, 35
Crankshaft Position Sensor . . . . . . . . . . . . . . 8W-30
Cylinder Lock Switches . . . . . . . . . . . . . . . . . 8W-39
Data Link Connector . . . . . . . . . . . . . . . . . . . 8W-30
Daytime Running Lamp Module . . . . . . . . . . 8W-50
Door Ajar Switches . . . . . . . . . . . . . . . . . . . . 8W-45
Door Lock Motor/Ajar Switches . . . . . . . . . . . 8W-61
Door Window Motors . . . . . . . . . . . . . . . . . . . 8W-60
Driver Unlock Relay . . . . . . . . . . . . . . . . . . . 8W-61
Electric Brake . . . . . . . . . . . . . . . . . . . . . . . . 8W-54
Engine Coolant Temperature Sensor . . . . . . . 8W-30
Engine Starter Motor Relay . . . . . . . . . . . . . 8W-21
Engine Starter Motor . . . . . . . . . . . . . . . . . . 8W-21
Fog Lamp Relay . . . . . . . . . . . . . . . . . . . . . . 8W-50
Fog Lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50
Front Dome Lamp . . . . . . . . . . . . . . . . . . . . . 8W-44
Fuel Injectors . . . . . . . . . . . . . . . . . . . . . . . . 8W-30
Fuel Pump Module . . . . . . . . . . . . . . . . . . . . 8W-30
Fuel Pump Relay . . . . . . . . . . . . . . . . . . . . . . 8W-30
Fuses (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12
Fuses (PDC) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10

Component

Page

Fusible Link . . . . . . . . . . . . . . . . . . . . . . . 8W-10, 20
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-20
Glove Box Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-44
Grounds . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15
Headlamp Relay . . . . . . . . . . . . . . . . . . . . . . 8W-50
Headlamp Switch . . . . . . . . . . . . . . . . . . . . . 8W-50
Headlamps . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50
Heater Control . . . . . . . . . . . . . . . . . . . . . . . 8W-42
Horn Relay . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-41
Horns . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-41
Idle Air Control Motor . . . . . . . . . . . . . . . . . . 8W-30
Ignition Coil . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30
Ignition Switch . . . . . . . . . . . . . . . . . . . . . 8W-10, 31
Indicators . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40
Input Speed Sensor . . . . . . . . . . . . . . . . . . . . 8W-31
Instrument Cluster . . . . . . . . . . . . . . . . . . . . 8W-40
Intake Air Temperature Sensor . . . . . . . . . . . 8W-30
Joint Connector No. 1 . . . . . . . . . . 8W-10, 12, 30, 31
Joint Connector No. 2 . . . . . . . . . . . . . 8W-10, 12, 53
Joint Connector No. 3 . . . . . . . . . . . . . . . . . . 8W-10
Joint Connector No. 4 . . . . . . . . . . . . . . . . . . 8W-10
Junction Block . . . . . . . . . . . . . . . . . . . . . . . . 8W-12
Key-In Ignition Switch . . . . . . . . . . . . . . . . . 8W-44
Leak Detection Pump . . . . . . . . . . . . . . . . . . 8W-30
License Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-51
Liftgate Ajar Switch . . . . . . . . . . . . . . . . . . . 8W-61
Liftgate Cylinder Lock Switch . . . . . . . . . . . . 8W-39
Liftgate Lamp . . . . . . . . . . . . . . . . . . . . . . . . 8W-44
Liftgate Lock Motor . . . . . . . . . . . . . . . . . . . . 8W-61
Line Pressure Sensor . . . . . . . . . . . . . . . . . . . 8W-31
Manifold Absolute Pressure Sensor . . . . . . . . 8W-30
Map Lamps . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-49
Multi- Function Switch . . . . . . . . . . . . 8W-50, 52, 53
Oil Pressure Sensor . . . . . . . . . . . . . . . . . . . . 8W-30
Output Speed Sensor . . . . . . . . . . . . . . . . 8W-30, 31
Overdrive Switch . . . . . . . . . . . . . . . . . . . . . . 8W-31
Overhead A/C Blower . . . . . . . . . . . . . . . . . . 8W-42
Overhead A/C Control . . . . . . . . . . . . . . . . . . 8W-42
Overhead A/C Resistor Block . . . . . . . . . . . . . 8W-42
Overhead Console . . . . . . . . . . . . . . . . . . . . . 8W-49
Oxygen Sensor Heater Relays . . . . . . . . . . . . 8W-30
Oxygen Sensors . . . . . . . . . . . . . . . . . . . . . . . 8W-30
Park Brake Switch . . . . . . . . . . . . . . . . . . . . 8W-40
Park/Neutral Position Switch . . . . . . . . . . . . 8W-51
Park/Turn Signal Lamps . . . . . . . . . . . . . 8W-50, 52
Power Amplifier . . . . . . . . . . . . . . . . . . . . . . . 8W-47
Power Distribution Center . . . . . . . . . . . . . . . 8W-10
Power Mirror Switch . . . . . . . . . . . . . . . . . . . 8W-62
Power Mirrors . . . . . . . . . . . . . . . . . . . . . . . . 8W-62
Power Outlet . . . . . . . . . . . . . . . . . . . . . . . . . 8W-41
Power Seat Motors . . . . . . . . . . . . . . . . . . . . 8W-63
Power Seat Switch . . . . . . . . . . . . . . . . . . . . . 8W-63

DN

8W - 02 COMPONENT INDEX

8W - 02 - 1

Component

Page

Power Steering Pressure Switch . . . . . . . . . . 8W-30
Power Window/Door Lock Switches . . . . . 8W-60, 61
Powertrain Control Module . . . . . . . . . . . . . . 8W-30
Proportional Purge Solenoid . . . . . . . . . . . . . 8W-30
Radiator Fan Motor . . . . . . . . . . . . . . . . . . . . 8W-42
Radiator Fan Relay . . . . . . . . . . . . . . . . . . . . 8W-42
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-47
Rear Dome Lamp . . . . . . . . . . . . . . . . . . . . . 8W-44
Rear Power Outlet . . . . . . . . . . . . . . . . . . . . . 8W-41
Rear Washer Pump . . . . . . . . . . . . . . . . . . . . 8W-53
Rear Wheel Speed Sensor . . . . . . . . . . . . 8W-34, 35
Rear Window Defogger Relay . . . . . . . . . . . . 8W-48
Rear Window Defogger . . . . . . . . . . . . . . . . . 8W-48
Rear Wiper Motor . . . . . . . . . . . . . . . . . . . . . 8W-53
Rear Wiper/Defogger Switch . . . . . . . . . . 8W-48, 53
Relay And Fuse Block . . . . . . . . . . . . . . . . . . 8W-11
Remote Radio Switches . . . . . . . . . . . . . . . . . 8W-47
Resistor Block . . . . . . . . . . . . . . . . . . . . . . . . 8W-42
Seat Belt Switch . . . . . . . . . . . . . . . . . . . . . . 8W-40
Shift Bezel Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-44
Side Marker Lamps . . . . . . . . . . . . . . . . . . . . 8W-50

Component

Page

Speakers . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-47
Speed Control Switches . . . . . . . . . . . . . . . . . 8W-33
Splice Information . . . . . . . . . . . . . . . . . . . . . 8W-70
Tail Lamp Assemblies . . . . . . . . . . . . . . . . . . 8W-51
Throttle Position Sensor . . . . . . . . . . . . . . . . 8W-30
Trailer Tow Connector . . . . . . . . . . . . . . . . . . 8W-54
Trailer Tow Relay . . . . . . . . . . . . . . . . . . . . . 8W-54
Transmission Control Module . . . . . . . . . . . . 8W-31
Transmission Control Relay . . . . . . . . . . . . . . 8W-31
Transmission Solenoid Assembly . . . . . . . . . . 8W-31
Underhood Lamp/Switch . . . . . . . . . . . . . . . . 8W-44
Vehicle Speed Control Servo . . . . . . . . . . . . . 8W-33
Vehicle Speed Control/Horn Switches . . . . 8W-30, 33
Visor/Vanity Lamps . . . . . . . . . . . . . . . . . . . . 8W-44
Voltmeter . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40
Washer Fluid Level Sensor . . . . . . . . . . . . . . 8W-40
Wheel Speed Sensors . . . . . . . . . . . . . . . . . . . 8W-35
Window Switches . . . . . . . . . . . . . . . . . . . . . . 8W-60
Windshield Washer Pump . . . . . . . . . . . . . . . 8W-53
Wiper Motor . . . . . . . . . . . . . . . . . . . . . . . . . 8W-53
Wiper Relay . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-53
