(I) Front inboard
(II) Front outboard

(c) Bucket seat with center seat (40/20/40)

(I) Driver’s front outboard

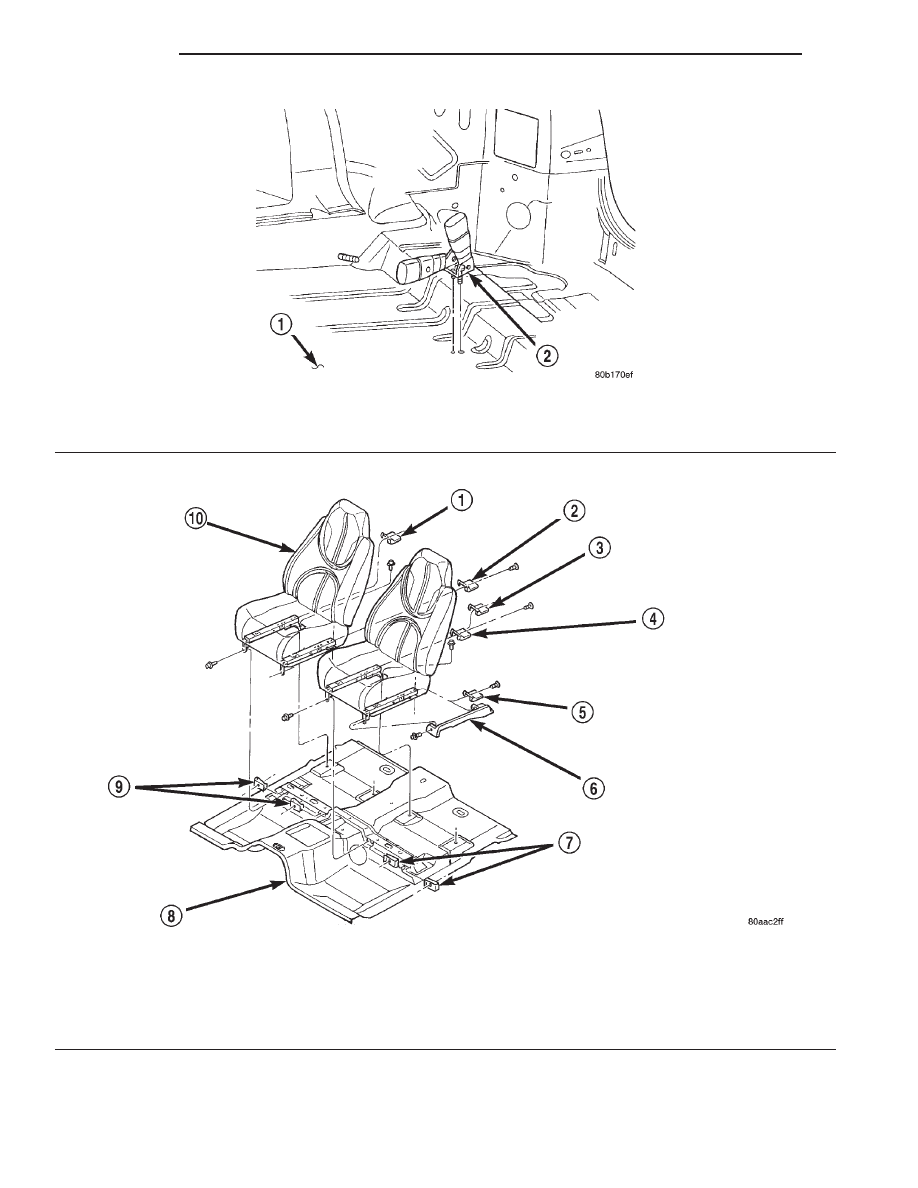

Fig. 93 3rd Row Seat Belt Buckle

1 – 3RD ROW SEAT BELT BUCKLE
2 – FLOOR PAN

Fig. 94 Bucket Seat

1 – COVER
2 – COVER
3 – COVER
4 – COVER (POWER SEAT)
5 – COVER

6 – COVER (POWER SEAT)
7 – U-NUT
8 – FLOOR PAN
9 – U-NUT
10 – BUCKET SEAT

23 - 60

BODY

DN

REMOVAL AND INSTALLATION (Continued)

(II) Passenger’s front inboard
(III) Driver’s front inboard
(IV) Passenger’s front outboard

Tighten bolts attaching front seat track to floor
pan to 28 N·m (20 ft. lbs.) torque.

(4) Install front screws attaching trim cover to seat

track.

(5) Move seat to full forward position.
(6) Install bolts attaching rear inboard seat track

to floor pan. Tighten to 40 N·m (30 ft. lbs.) torque.

(7) Install bolts attaching rear outboard seat track

to floor pan. Tighten to 28 N·m (20 ft. lbs.) torque.

(8) Install rear screws attaching trim cover to seat

track.

(9) If equipped, engage power seat switch connec-

tor and install side shield.

2ND ROW SEAT

The 2nd row seat is removed as a complete assem-

bly.

REMOVAL

(1) Move seat to the forward tumble position.
(2) Remove outboard bolts attaching seat to the

floor pan (Fig. 95).

(3) Remove

inboard

bolts

attaching

seat

belt

buckle anchors and seat to floor pan (Fig. 96).

(4) Remove seat from the vehicle.

INSTALLATION

(1) Position seat in the vehicle.
(2) Install inboard bolts attaching seat belt buckle

anchors and seat to floor pan (Fig. 96). Tighten bolts
to 95 N·m (70 ft. lbs.) torque.

(3) Install outboard bolts attaching seat to the

floor pan (Fig. 95). Tighten bolts to 27 N·m (20 ft.
lbs.) torque.

(4) Move and latch seat in the seating position.

3RD ROW SEAT

REMOVAL

(1) Move 2nd row seat to forward tumble position.
(2) Lift 3rd row seat cushion upward and forward

to floor cargo position.

(3) Remove bolts attaching 3rd row seat to floor

pan (Fig. 97).

(4) Remove seat from vehicle.

Fig. 95 2nd Row Seat

1 – REAR SEAT
2 – FLOOR PAN

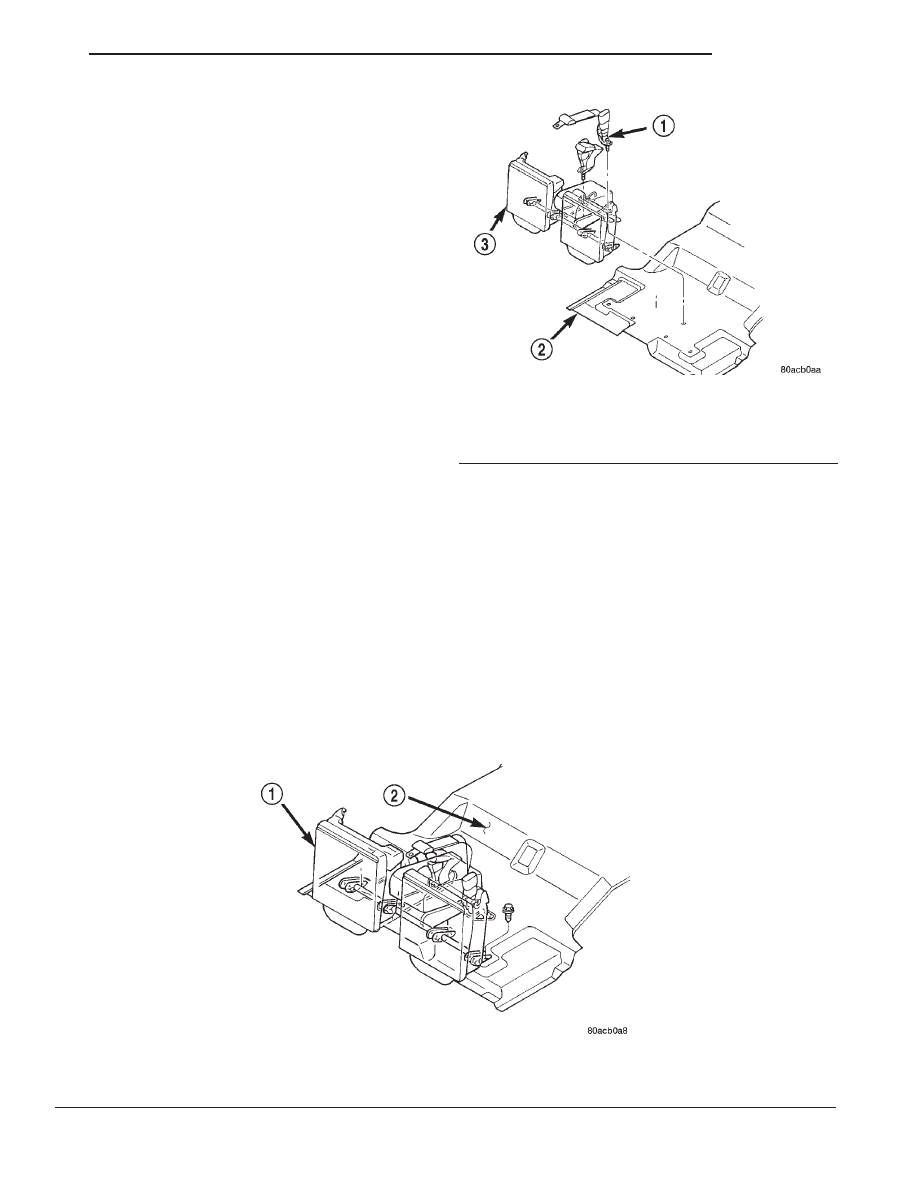

Fig. 96 2nd Row Seat Belt Anchors

1 – BUCKLE ANCHOR
2 – FLOOR PAN
3 – REAR SEAT (2ND SEAT)

DN

BODY

23 - 61

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

(1) Position seat in vehicle.
(2) Install bolts attaching 3rd row seat to floor pan

(Fig. 97) in the following sequence:

(a) Right front bolt
(b) Left front bolt

(c) Left rear bolt
(d) Right rear bolt

(3) Tighten bolts to 27 N·m (20 ft. lbs.) torque.
(4) Move and latch 3rd row seat cushion to seating

position.

(5) Move and latch 2nd row seat to seating posi-

tion.

FLOOR CONSOLE

REMOVAL

(1) Using a small flat blade, remove forward and

rearward cup holder inserts.

(2) Remove screws attaching floor console to floor

pan (Fig. 98).

(3) Disconnect

wire

harness

for

rear

HEVAC

blower, if equipped.

(4) Lift

console

upward

and

disengage

from

HEVAC duct, if equipped.

(5) Separate console from vehicle.

INSTALLATION

(1) Position console in vehicle.
(2) Engage HEVAC duct to console, if equipped.
(3) Connect wire harness for rear HEVAC blower,

if equipped.

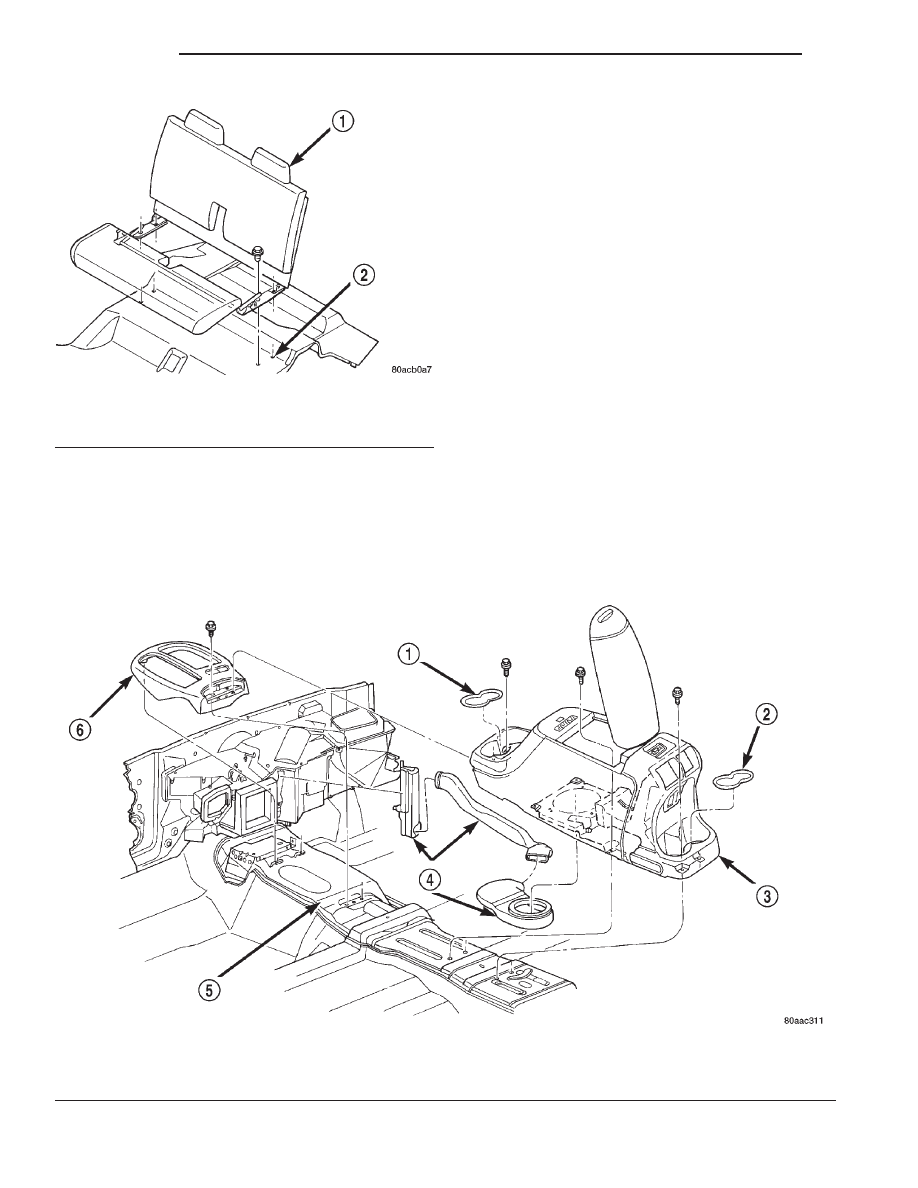

Fig. 98 Floor Console

1 – CUP HOLDER INSERT
2 – CUP HOLDER INSERT
3 – FLOOR CONSOLE

4 – HEVAC DUCT
5 – FLOOR PAN
6 – SHIFT BEZEL

Fig. 97 3rd Row Seat

1 – BENCH SEAT
2 – FLOOR PAN

23 - 62

BODY

DN

REMOVAL AND INSTALLATION (Continued)

(4) Install screws attaching floor console to floor

pan (Fig. 98).

(5) Install forward and rearward cup holder inserts.

FLOOR CARPET

FRONT CARPET REMOVAL

(1) Remove floor console, if equipped.
(2) Remove front seats.
(3) Remove center console, if equipped.
(4) Remove 2nd row seats.
(5) Remove 3rd row seats, if equipped.
(6) Remove front and rear door sill trim.
(7) Remove lower left and right cowl trim.
(8) Remove left and right B-pillar trim.
(9) Remove left and right quarter panel trim.
(10) Loosen gas pedal bracket.
(11) Remove rear fresh air vent.
(12) Route wiring through carpet.
(13) Remove carpet from vehicle (Fig. 99).

FRONT CARPET INSTALLATION

(1) Position carpet in vehicle and align all holes.
(2) Route all wire harnesses through openings in

carpet.

(3) Install front and rear door sill trim.
(4) Install quarter panel trim.

(5) Install B-pillar trim.
(6) Install lower cowl trim.
(7) Tighten gas pedal bracket.
(8) Install 3rd row seats, if equipped.
(9) Install 2nd row seats.
(10) Install rear fresh air vent.
(11) Install center console, if equipped.
(12) Install front seats.
(13) Install floor console, if equipped.

REAR CARPET REMOVAL

(1) Remove 3rd row seats, if equipped.
(2) Remove 3rd row seat belt/buckles, if equipped.
(3) Remove left and right quarter panel trim.
(4) Remove liftgate scuff plate.
(5) Remove screws attaching cargo compartment

lid hinge to floor.

(6) Remove carpet from vehicle (Fig. 99).

REAR CARPET INSTALLATION

(1) Position carpet in vehicle and align all holes.
(2) Install screws attaching cargo compartment lid

hinge to floor.

(3) Install liftgate scuff plate.
(4) Install quarter panel trim.
(5) Install 3rd row seat belt/buckles, if equipped.
(6) Install 3rd row seats, if equipped.

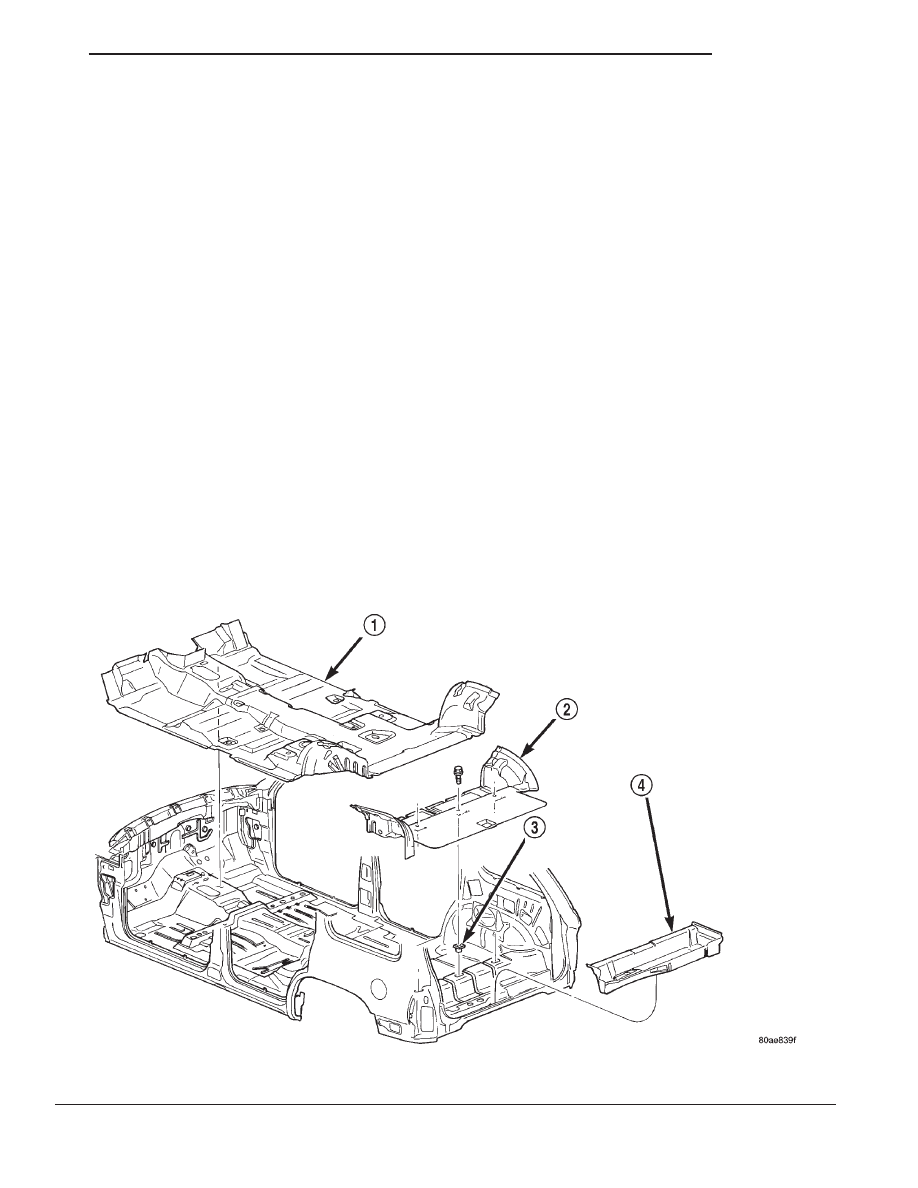

Fig. 99 Floor Carpet

1 – FRONT CARPET
2 – REAR CARPET

3 – STORAGE COMPARTMENT LINER
4 – PLASTIC PUSH-IN NUT
