FRONT DOOR INNER BELT WEATHERSTRIP

REMOVAL

(1) Remove screws attaching trim panel to door.
(2) Lift trim panel up and over inner belt seal.
(3) Peel seal from door (Fig. 36).

INSTALLATION

(1) Slide seal into position on door.
(2) Position trim panel over inner belt seal and

install screws.

FRONT DOOR OUTER BELT WEATHERSTRIP

REMOVAL

(1) Lower glass.
(2) Lift rearward corner of weatherstrip and slide

weatherstrip rearward (Fig. 36).

INSTALLATION

(1) Lightly lubricate weatherstrip with silicone and

slide weatherstrip behind mirror.

(2) Push weatherstrip down to seat onto door.

FRONT DOOR GLASS

REMOVAL

(1) Remove door trim panel.
(2) Remove water dam as necessary to gain access

to glass regulator arm.

(3) Remove inner door belt weatherstrip.
(4) Remove outer door belt weatherstrip.
(5) Lower glass to full down position and align

glass regulator arm with access holes in inner door
panel.

(6) Remove front glass run channel.
(7) Remove screws attaching glass channel to reg-

ulator arm (Fig. 37).

(8) Separate glass from regulator arm.
(9) Lift glass upward and out of opening at top of

door.

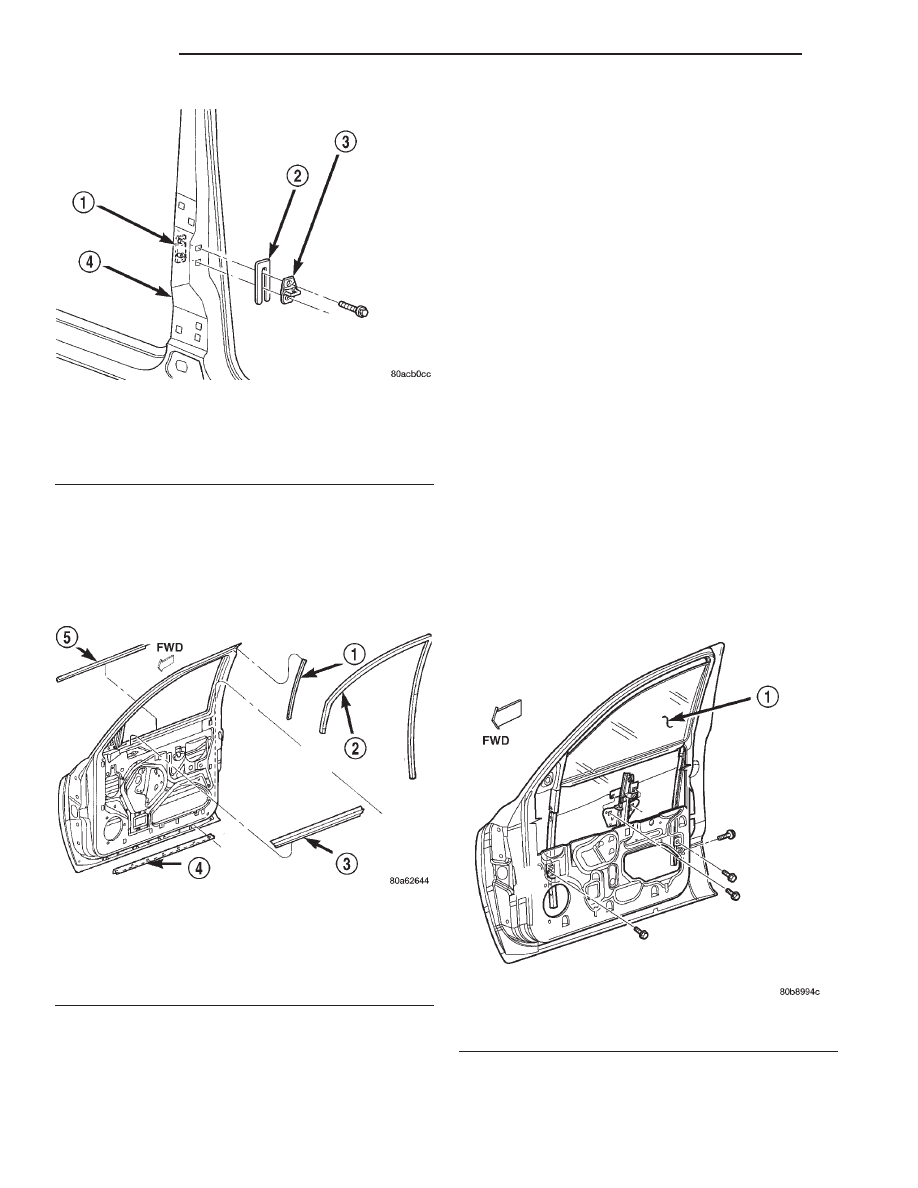

Fig. 35 Front Door Latch Striker

1 – TAPPING PLATE
2 – SHIM
3 – STRIKER
4 – B-PILLAR

Fig. 36 Front Door Weatherstrip/Seals

1 – B-PILLAR SECONDARY SEAL
2 – GLASS RUN WEATHERSTRIP
3 – INNER BELT WEATHERSTRIP
4 – SECONDARY SEAL
5 – OUTER BELT WEATHERSTRIP

Fig. 37 Door Glass

1 – DOOR GLASS

23 - 36

BODY

DN

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

(1) Slowly lower glass into door.
(2) Position glass in regulator arm.
(3) Install front glass run channel.
(4) Install screws attaching glass channel to regu-

lator arm.

(5) Ensure glass is aligned in run channels and

tighten run channel bolts.

(6) Install outer door belt weatherstrip.
(7) Install inner door belt weatherstrip.
(8) Install water dam.
(9) Install door trim panel.

FRONT DOOR WINDOW REGULATOR

REMOVAL

(1) Remove door trim panel.
(2) Partially remove waterdam.
(3) Position glass to access the fasteners. Remove

the fasteners.

(4) Disengage glass from regulator lift channel.
(5) Position glass up into door frame (rest glass on

a block of wood on door reinforcement).

(6) Disconnect regulator wire harness.
(7) Remove screws attaching window regulator to

door inner panel (Fig. 38) and (Fig. 39).

(8) Remove window regulator from door.

INSTALLATION

(1) Position window regulator in door.

(2) Loosely install screws attaching window regu-

lator to door inner panel.

(3) Position glass onto window regulator lift chan-

nel.

(4) Install glass to lift channel fasteners.
(5) Cycle the window glass to the full up position.
(6) Tighten bolts attaching lower front glass run

channel to door inner panel.

(7) Tighten fasteners holding window regulator to

door inner panel.

(8) Connect regulator wire harness, if equipped.
(9) Install waterdam.
(10) Install door trim panel.

FRONT DOOR LOWER GLASS RUN CHANNELS

REMOVAL

(1) Remove trim panel.
(2) Remove water dam as necessary to access

lower run channels.

(3) Remove bolts attaching lower glass run chan-

nels to door panel (Fig. 40).

(4) Remove glass.
(5) Slide lower run channels downward to disen-

gage from upper run channels.

(6) Remove lower run channels from door.

INSTALLATION

(1) Position lower run channels in door.
(2) Slide lower run channels upward to engage

into upper run channels.

(3) Install glass.
(4) Install bolts attaching lower glass run channels

to door panel.

(5) Install water dam.

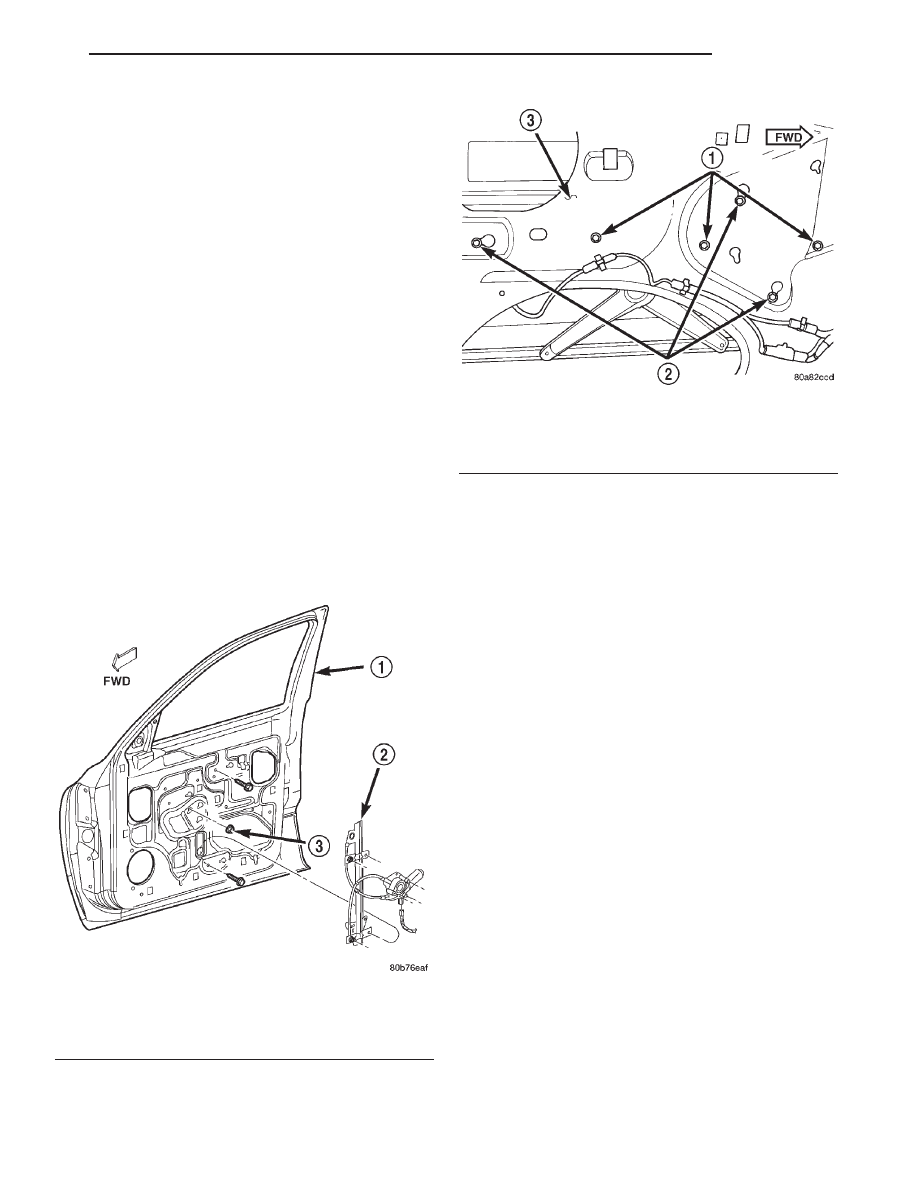

Fig. 38 Front Door Window Regulator

1 – FRONT DOOR
2 – POWER REGULATOR
3 – NUT

Fig. 39 Power Regulator Bolts

1 – REMOVE BOLTS
2 – LOOSEN BOLTS
3 – DOOR INNER PANEL

DN

BODY

23 - 37

REMOVAL AND INSTALLATION (Continued)

(6) Install trim panel.

FRONT DOOR GLASS RUN WEATHERSTRIP

REMOVAL

(1) Remove door trim panel.
(2) Remove water dam as necessary to access

lower glass run channels.

(3) Remove the bolts attaching the glass run chan-

nels.

(4) Remove glass.
(5) Pull the glass run weatherstrip and run chan-

nels from the window opening (Fig. 36).

(6) Pull the glass run weatherstrip from the run

channels.

INSTALLATION

(1) Install the glass run weatherstrip in the run

channels.

(2) Install the glass run weatherstrip in the win-

dow opening.

(3) Position the run channels in the door.
(4) Install glass.
(5) Install the glass run channels.
(6) Install inner belt weatherstrip.
(7) Install outer belt weatherstrip.
(8) Install door trim panel.

FRONT DOOR OPENING WEATHERSTRIP

REMOVAL

(1) Remove A-pillar trim.
(2) Remove lower cowl trim.

(3) Remove door sill trim.
(4) Loosen upper and lower B-pillar trim to access

weatherstrip.

(5) Pull weatherstrip from pinch flange around

door opening (Fig. 41).

INSTALLATION

(1) Clean pinch flange
(2) Position the weatherstrip on the pinch flange

around door opening and press into place.

(3) Press B-pillar trim into place.
(4) Install lower cowl trim.
(5) Install door sill trim. Ensure the clips attach-

ing the sill trim to the door sill are fully seated.

(6) Install A-pillar trim.

FRONT DOOR SECONDARY SEAL

REMOVAL

(1) Remove the push-in fasteners attaching the

secondary seal to the inner door panel.

(2) Separate the secondary seal from the inner

door panel.

INSTALLATION

(1) Position the secondary seal on the inner door

panel.

(2) Install the push-in fasteners attaching the sec-

ondary seal to the inner door panel.

REAR DOOR TRIM PANEL

REMOVAL

(1) Release door latch and open door.
(2) Roll window down.
(3) Remove window crank (Fig. 42), if equipped.

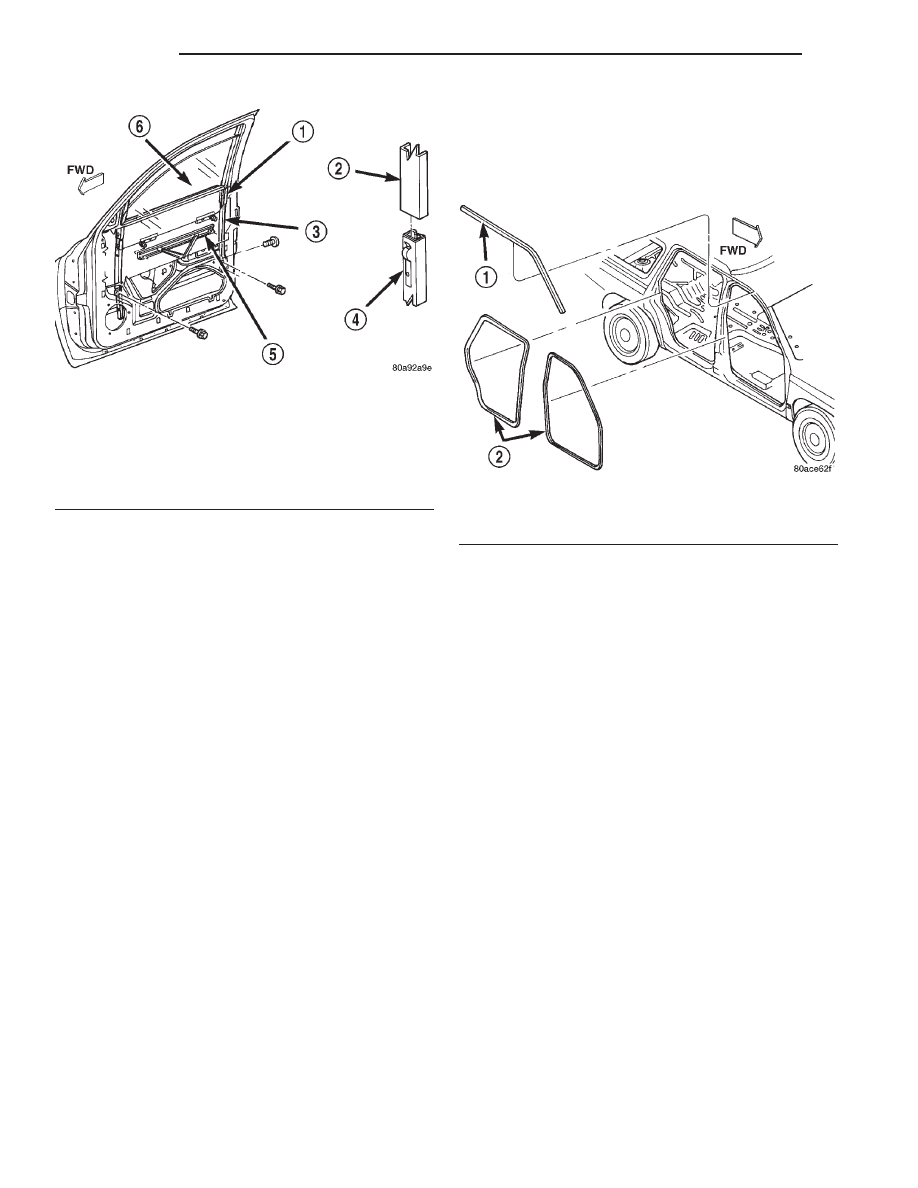

Fig. 40 Lower Glass Run Channels

1 – UPPER GLASS RUN CHANNEL
2 – UPPER CHANNEL
3 – LOWER GLASS RUN CHANNEL
4 – LOWER CHANNEL
5 – REGULATOR
6 – DOOR GLASS

Fig. 41 Door Opening Weatherstrip

1 – UPPER BODY SEAL
2 – PRIMARY DOOR SEAL

23 - 38

BODY

DN

REMOVAL AND INSTALLATION (Continued)

(4) Remove screws attaching trim panel to door

(Fig. 43).

CAUTION: Do not forcibly pull trim panel from
door, damage to trim panel may occur.

(5) Simultaneously lift upward and outward to

release retainer steps from inner door panel (Fig. 44).

(6) Disengage inside handle linkage rod from

inside handle.

(7) Disconnect power widow/lock harness connec-

tor, if equipped (Fig. 45).

(8) Separate door trim panel from vehicle.
(9) If necessary, pull upper trim extension outward

to disengage from rear door.

INSTALLATION

(1) If removed, install upper trim extension on

rear door.

(2) Position trim panel at door.
(3) Engage harness connector for power window/

lock, if equipped.

(4) Engage inside handle linkage rod to inside

handle.

(5) Align trim panel retainer steps with inner door

panel and slide trim panel into place.

(6) Install screws attaching trim panel to door.

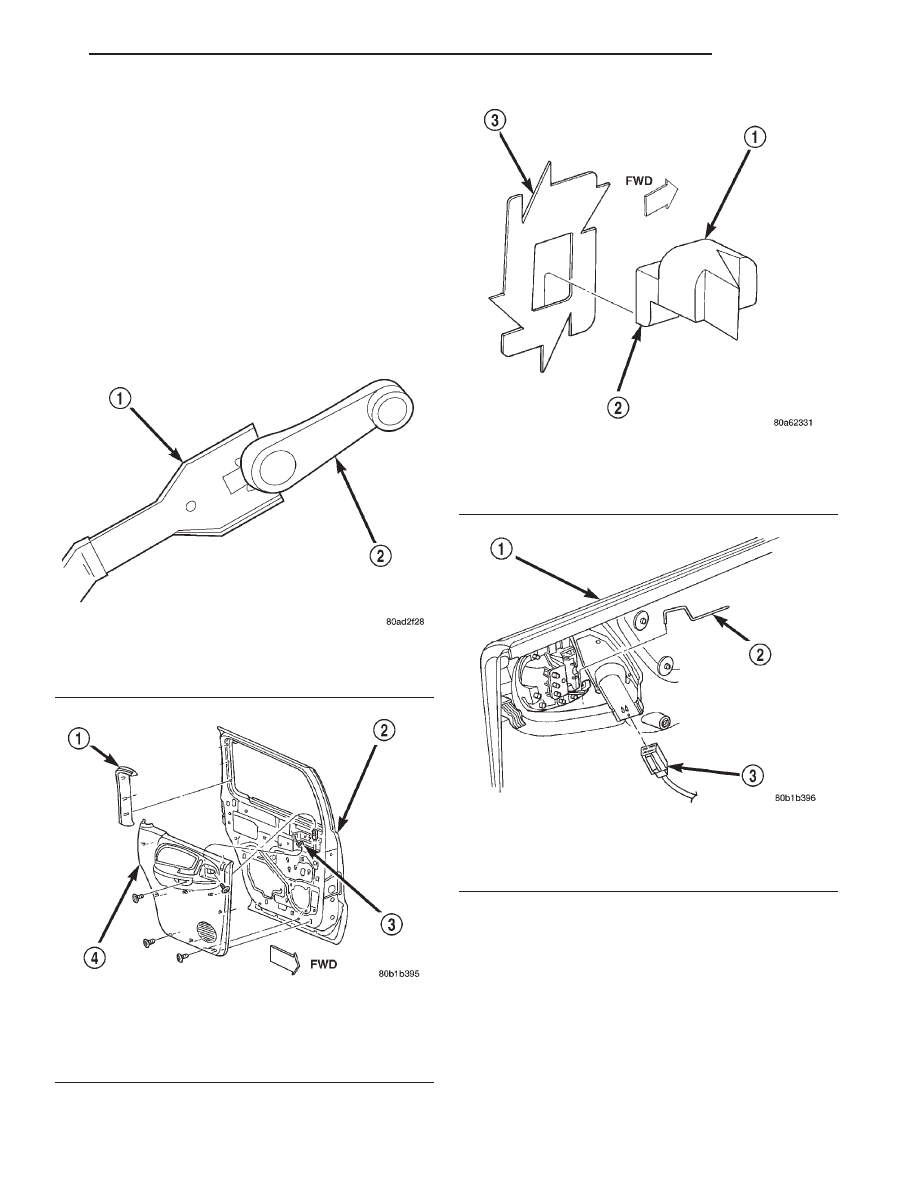

Fig. 42 Window Crank—Typical

1 – WINDOW CRANK REMOVAL TOOL
2 – WINDOW CRANK

Fig. 43 Rear Door Trim Panel

1 – UPPER TRIM EXTENSION
2 – REAR DOOR
3 – PLASTIC SNAP-IN NUT
4 – TRIM PANEL

Fig. 44 Trim Panel Retainer

1 – TRIM PANEL
2 – RETAINER STEP
3 – INNER DOOR PANEL

Fig. 45 Power Window/Lock Connector

1 – TRIM PANEL
2 – INSIDE HANDLE LATCH ROD
3 – POWER WINDOW/LOCK CONNECTOR
