PLANETARY GEARTRAIN/OUTPUT SHAFT

DISASSEMBLY

(1) Remove planetary snap ring (Fig. 222).
(2) Remove front annulus and planetary assembly

from driving shell (Fig. 222).

(3) Remove snap ring that retains front planetary

gear in annulus gear (Fig. 223).

(4) Remove tabbed thrust washer and tabbed

thrust plate from hub of front annulus (Fig. 224).

(5) Separate front annulus and planetary gears

(Fig. 224).

(6) Remove

front

planetary

gear

front

thrust

washer from annulus gear hub.

(7) Separate and remove driving shell, rear plane-

tary and rear annulus from output shaft (Fig. 225).

(8) Remove front planetary rear thrust washer

from driving shell.

(9) Remove tabbed thrust washers from rear plan-

etary gear.

(10) Remove lock ring that retains sun gear in

driving shell. Then remove sun gear, spacer and
thrust plates.

ASSEMBLY

(1) Lubricate output shaft and planetary compo-

nents with transmission fluid. Use petroleum jelly to
lubricate and hold thrust washers and plates in posi-
tion.

(2) Assemble rear annulus gear and support if dis-

assembled. Be sure support snap ring is seated and
that shoulder-side of support faces rearward (Fig.
226).

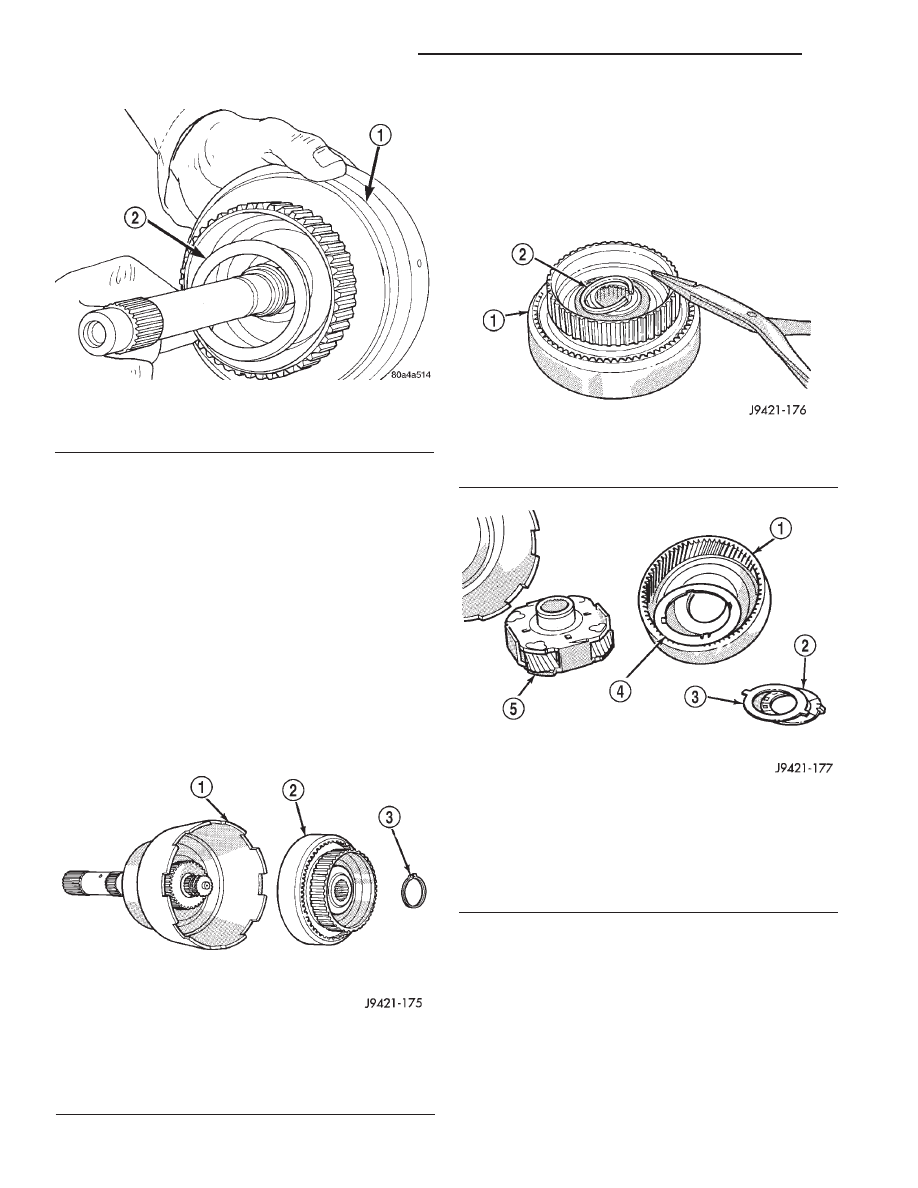

Fig. 222 Front Annulus And Planetary Assembly

Removal

1 – DRIVING SHELL
2 – FRONT ANNULUS AND PLANETARY ASSEMBLY
3 – PLANETARY SNAP RING

Fig. 221 Installing Rear Clutch Thrust Washer

1 – REAR CLUTCH RETAINER
2 – REAR CLUTCH THRUST WASHER

Fig. 223 Front Planetary Snap Ring Removal

1 – FRONT ANNULUS GEAR
2 – PLANETARY SNAP RING

Fig. 224 Front Planetary And Annulus Gear

Disassembly

1 – FRONT ANNULUS
2 – THRUST WASHER
3 – THRUST PLATE
4 – FRONT THRUST WASHER
5 – FRONT PLANETARY

21 - 114

42/44RE AUTOMATIC TRANSMISSION

DN

DISASSEMBLY AND ASSEMBLY (Continued)

(3) Install rear thrust washer on rear planetary

gear. Use enough petroleum jelly to hold washer in
place. Also be sure all four washer tabs are properly
engaged in gear slots.

(4) Install rear annulus over and onto rear plane-

tary gear (Fig. 226).

(5) Install assembled rear planetary and annulus

gear on output shaft (Fig. 227). Verify that assembly
is fully seated on shaft.

(6) Install front thrust washer on rear planetary

gear (Fig. 228). Use enough petroleum jelly to hold
washer on gear. Be sure all four washer tabs are
seated in slots.

(7) Install spacer on sun gear (Fig. 229).
(8) Install thrust plate on sun gear (Fig. 230). Note

that driving shell thrust plates are interchangeable.
Use either plate on sun gear and at front/rear of
shell.

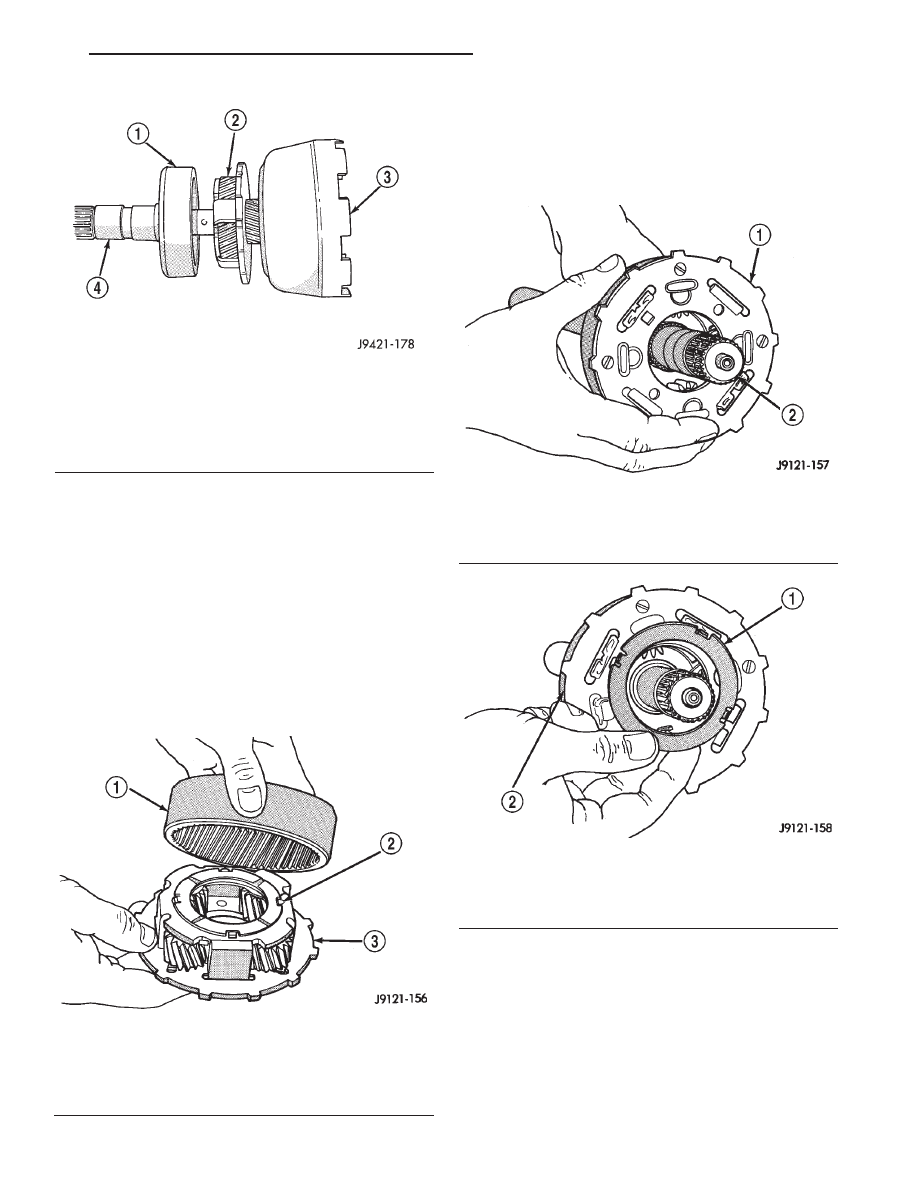

Fig. 226 Assembling Rear Annulus And Planetary

Gear

1 – REAR ANNULUS GEAR
2 – TABBED THRUST WASHER
3 – REAR PLANETARY

Fig. 225 Removing Driving Shell, Rear Planetary

And Rear Annulus

1 – REAR ANNULUS
2 – REAR PLANETARY
3 – DRIVING SHELL
4 – OUTPUT SHAFT

Fig. 227 Installing Rear Annulus And Planetary On

Output Shaft

1 – REAR ANNULUS AND PLANETARY GEAR ASSEMBLY
2 – OUTPUT SHAFT

Fig. 228 Installing Rear Planetary Front Thrust

Washer

1 – FRONT TABBED THRUST WASHER
2 – REAR PLANETARY GEAR

DN

42/44RE AUTOMATIC TRANSMISSION

21 - 115

DISASSEMBLY AND ASSEMBLY (Continued)

(9) Hold sun gear in place and install thrust plate

over sun gear at rear of driving shell (Fig. 231).

(10) Position wood block on bench and support sun

gear on block (Fig. 232). This makes it easier to align
and install sun gear lock ring. Keep wood block
handy as it will also be used for geartrain end play
check.

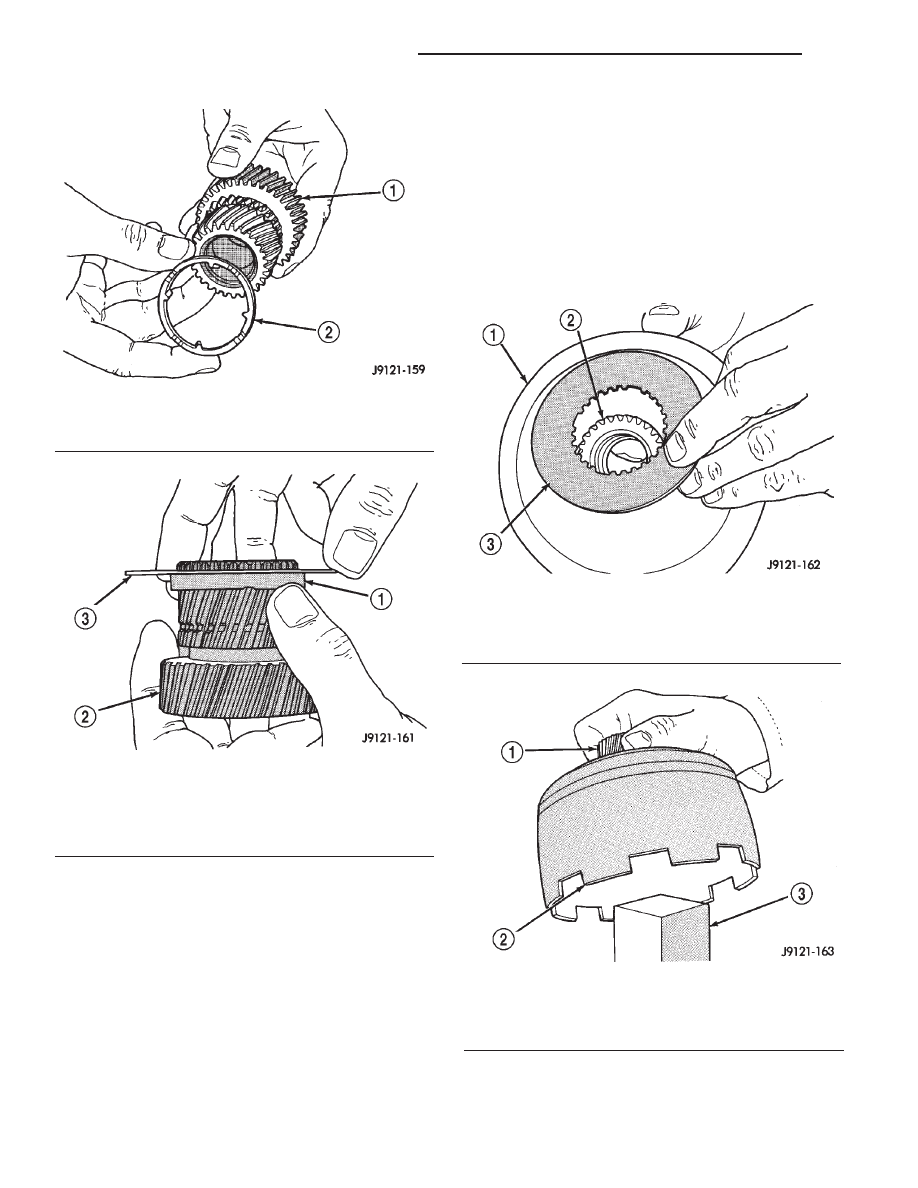

Fig. 231 Installing Driving Shell Rear Thrust Plate

1 – DRIVING SHELL
2 – SUN GEAR
3 – REAR THRUST PLATE

Fig. 232 Supporting Sun Gear On Wood Block

1 – SUN GEAR
2 – DRIVING SHELL
3 – WOOD BLOCK

Fig. 229 Installing Spacer On Sun Gear

1 – SUN GEAR
2 – SUN GEAR SPACER

Fig. 230 Installing Driving Shell Front Thrust Plate

On Sun Gear

1 – SPACER
2 – SUN GEAR
3 – THRUST PLATE

21 - 116

42/44RE AUTOMATIC TRANSMISSION

DN

DISASSEMBLY AND ASSEMBLY (Continued)

(11) Align rear thrust plate on driving shell and

install sun gear lock ring. Be sure ring is fully seated
in sun gear ring groove (Fig. 233).

(12) Install assembled driving shell and sun gear

on output shaft (Fig. 234).

(13) Install rear thrust washer on front planetary

gear (Fig. 235). Use enough petroleum jelly to hold
washer in place and be sure all four washer tabs are
seated.

(14) Install front planetary gear on output shaft

and in driving shell (Fig. 236).

(15) Install front thrust washer on front planetary

gear. Use enough petroleum jelly to hold washer in
place and be sure all four washer tabs are seated.

(16) Assemble front annulus gear and support, if

necessary. Be sure support snap ring is seated.

(17) Install front annulus on front planetary (Fig.

236).

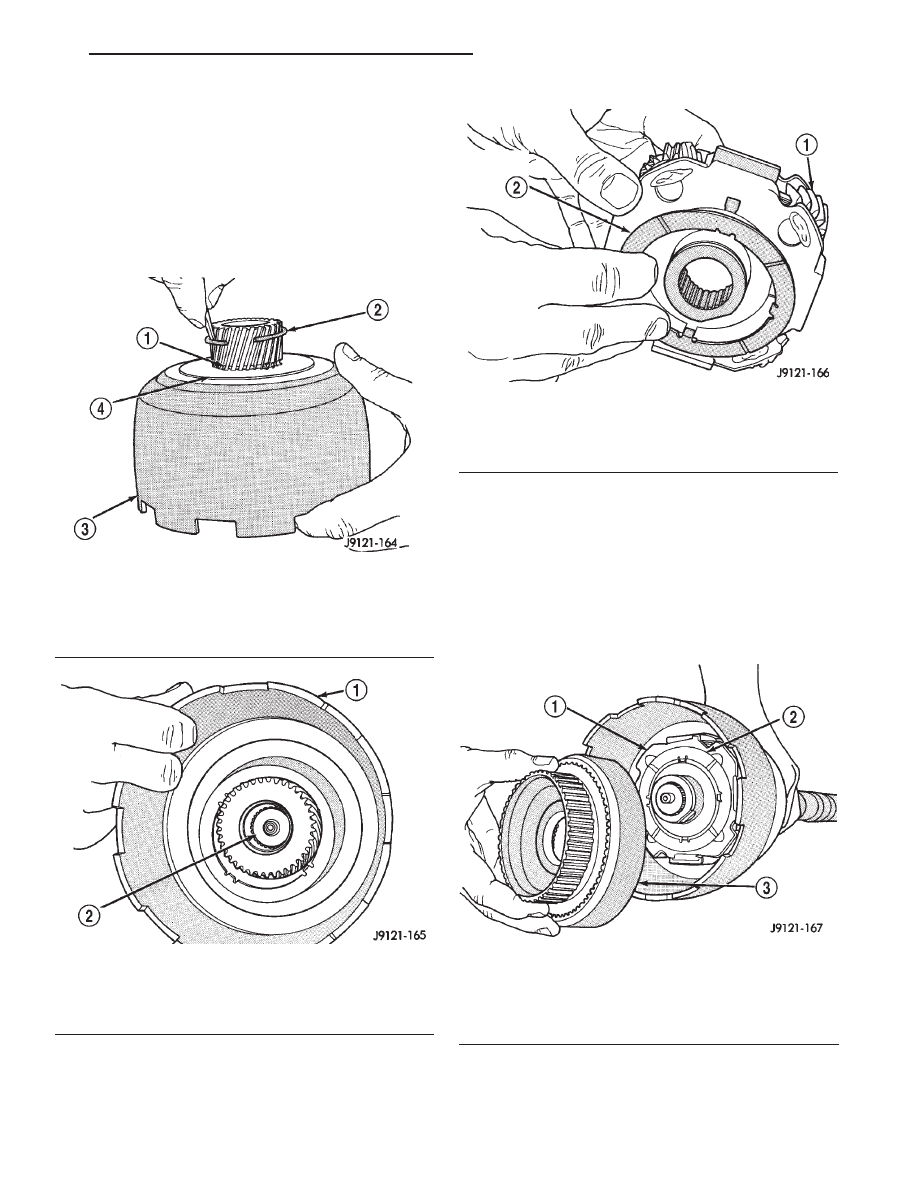

Fig. 236 Installing Front Planetary And Annulus

Gears

1 – FRONT PLANETARY GEAR
2 – FRONT THRUST WASHER
3 – FRONT ANNULUS GEAR

Fig. 233 Installing Sun Gear Lock Ring

1 – LOCK RING GROOVE
2 – SUN GEAR LOCK RING
3 – DRIVING SHELL
4 – REAR THRUST PLATE

Fig. 234 Installing Assembled Sun Gear And Driving

Shell On Output Shaft

1 – SUN GEAR/DRIVING SHELL ASSEMBLY
2 – OUTPUT SHAFT

Fig. 235 Installing Rear Thrust Washer On Front

Planetary Gear

1 – FRONT PLANETARY GEAR
2 – REAR TABBED THRUST WASHER
