(6) Install the serpentine drive belt refer to Group

7 Cooling.

(7) Fill the reservoir with power steering fluid,

refer to Power Steering Pump Initial–Operation.

POWER STEERING PUMP - 4.7L

REMOVAL

(1) Remove the serpentine drive belt, refer to

Group 7 Cooling.

(2) Remove return hose from the pump reservoir

and drain the pump.

(3) Remove power steering pressure switch connec-

tor and remove pressure line from the bottom of the
pump.

(4) Remove the oil cooler mounting bolt from the

pump bracket if equipped.

(5) Remove

3

pump

mounting

bolts

(Fig.

5)

through pulley access holes.

(6) Remove the pump from the left cylinder head.

INSTALLATION

(1) Align the pump with the mounting holes in the

left cylinder head.

(2) Install 3 pump mounting bolts through the pul-

ley access holes. Tighten the bolts to 28 N·m (21 ft.
lbs.).

(3) Install the oil cooler to the pump bracket if

equipped. Install the oil cooler mounting bolt.

(4) Install the pressure line and return hose to the

pump. Tighten the pressure line to 35 N·m (25 ft.
lbs.).

(5) Install power steering pressure switch connec-

tor.

(6) Install the serpentine drive belt, refer to Group

7 Cooling.

(7) Fill the power steering pump and perform

Power Steering Pump Initial Operation.

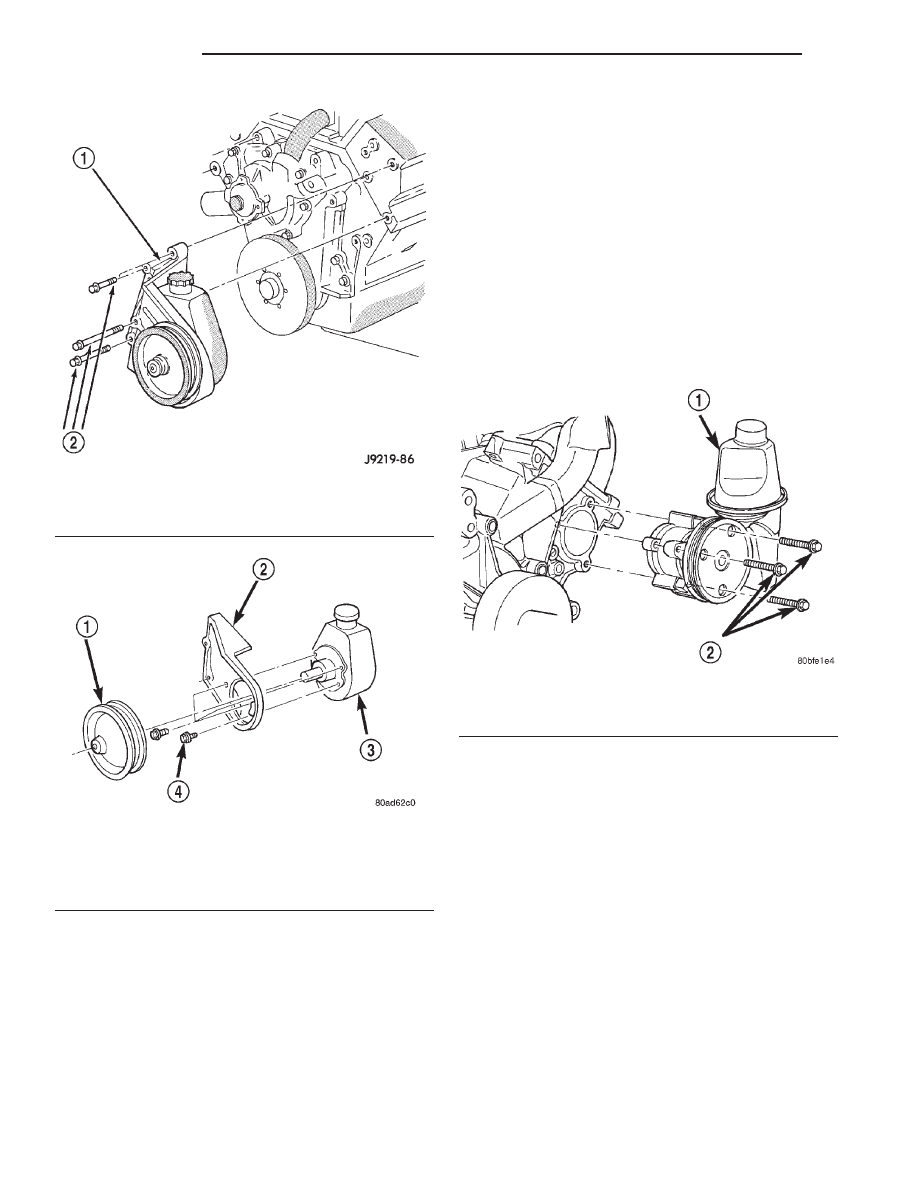

Fig. 3 Pump Assembly

1 – PUMP ASSEMBLY
2 – BOLTS

Fig. 4 Pump Mounting Bracket

1 – PULLEY
2 – PUMP BRACKET
3 – STEERING PUMP
4 – BOLT

Fig. 5 Power Steering Pump - 4.7L

1 – PUMP
2 – MOUNTING BOLTS

19 - 8

STEERING

DN

REMOVAL AND INSTALLATION (Continued)

DISASSEMBLY AND ASSEMBLY

PUMP PULLEY

DISASSEMBLY

(1) Remove pump assembly.
(2) Remove pulley from pump with Puller C-4333

(Fig. 6).

ASSEMBLY

(1) Replace pulley if bent, cracked, or loose.
(2) Install pulley on pump with Installer C-4063-B

(Fig. 7) flush with the end of the shaft. Ensure the
tool and pulley remain aligned with the pump shaft.

(3) Install pump assembly.
(4) With Serpentine Belts; Run engine until warm

(5 min.) and note any belt chirp. If chirp exists, move
pulley outward approximately 0.5 mm (0.020 in.). If
noise increases, press on 1.0 mm (0.040 in.). Be
careful that pulley does not contact mounting
bolts.

SPECIFICATIONS

TORQUE CHART

DESCRIPTION

TORQUE

5.2L/5.9L Power Steering Pump

Pump Bracket Bolts . . . . . . . . 41 N·m (30 ft. lbs.)
Pump Mounting Bolts . . . . . . 41 N·m (30 ft. lbs.)
Flow Control Valve . . . . . . . . 75 N·m (55 ft. lbs.)
Pressure Line . . . . . . . . . . . . . 35 N·m (25 ft. lbs.)

4.7L Power Steering Pump

Pump Mounting Bolts . . . . . . 28 N·m (21 ft. lbs.)
Flow Control Valve . . . . . . . . 81 N·m (60 ft. lbs.)
Pressure Line . . . . . . . . . . . . . 35 N·m (25 ft. lbs.)

SPECIAL TOOLS

POWER STEERING PUMP

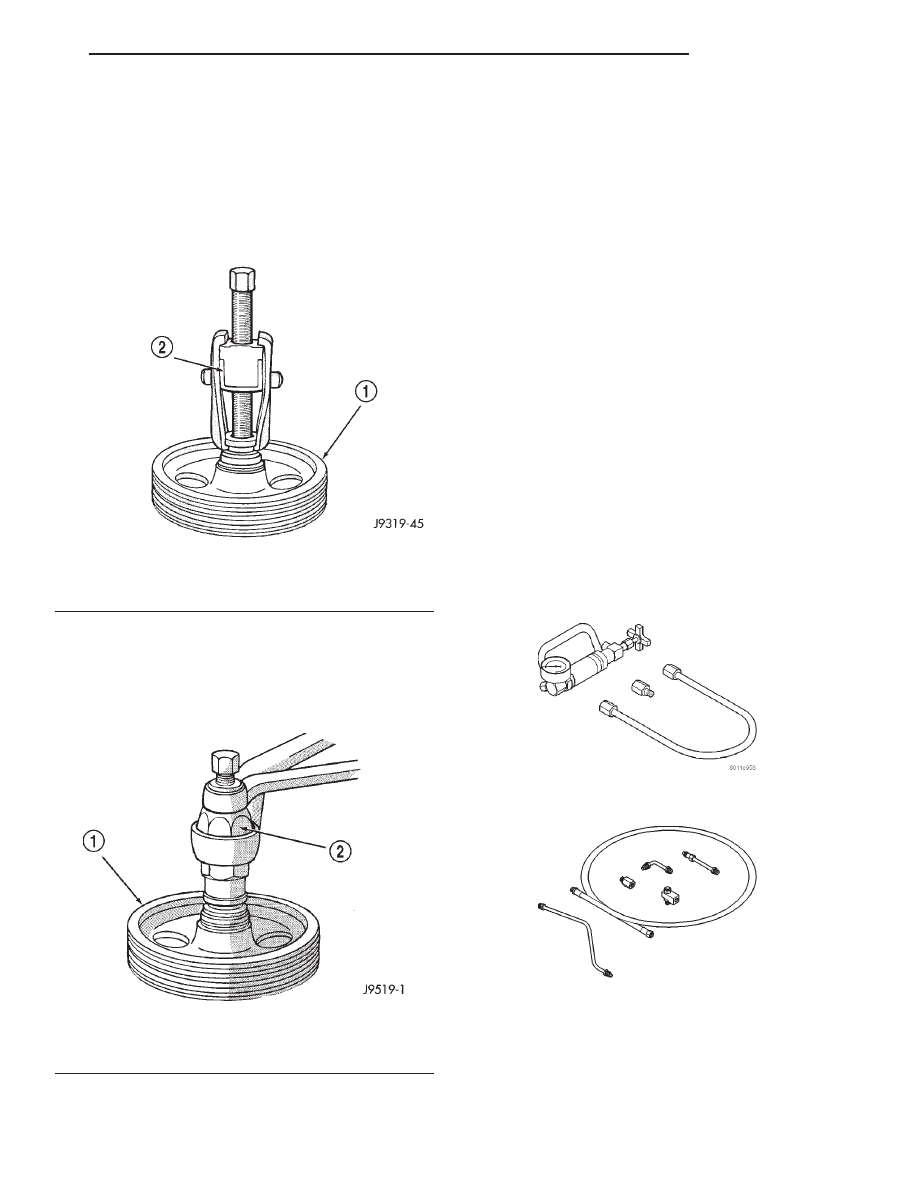

Fig. 6 Pulley Removal

1 – POWER STEERING PUMP DRIVE PULLEY
2 – SPECIAL TOOL C-4333

Fig. 7 Pulley Installation

1 – POWER STEERING PUMP DRIVE PULLEY
2 – SPECIAL TOOL C-4063–B

Analyzer Set, Power Steering Flow/Pressure 6815

Adapters, Power Steering Flow/Pressure Tester

6893

DN

STEERING

19 - 9

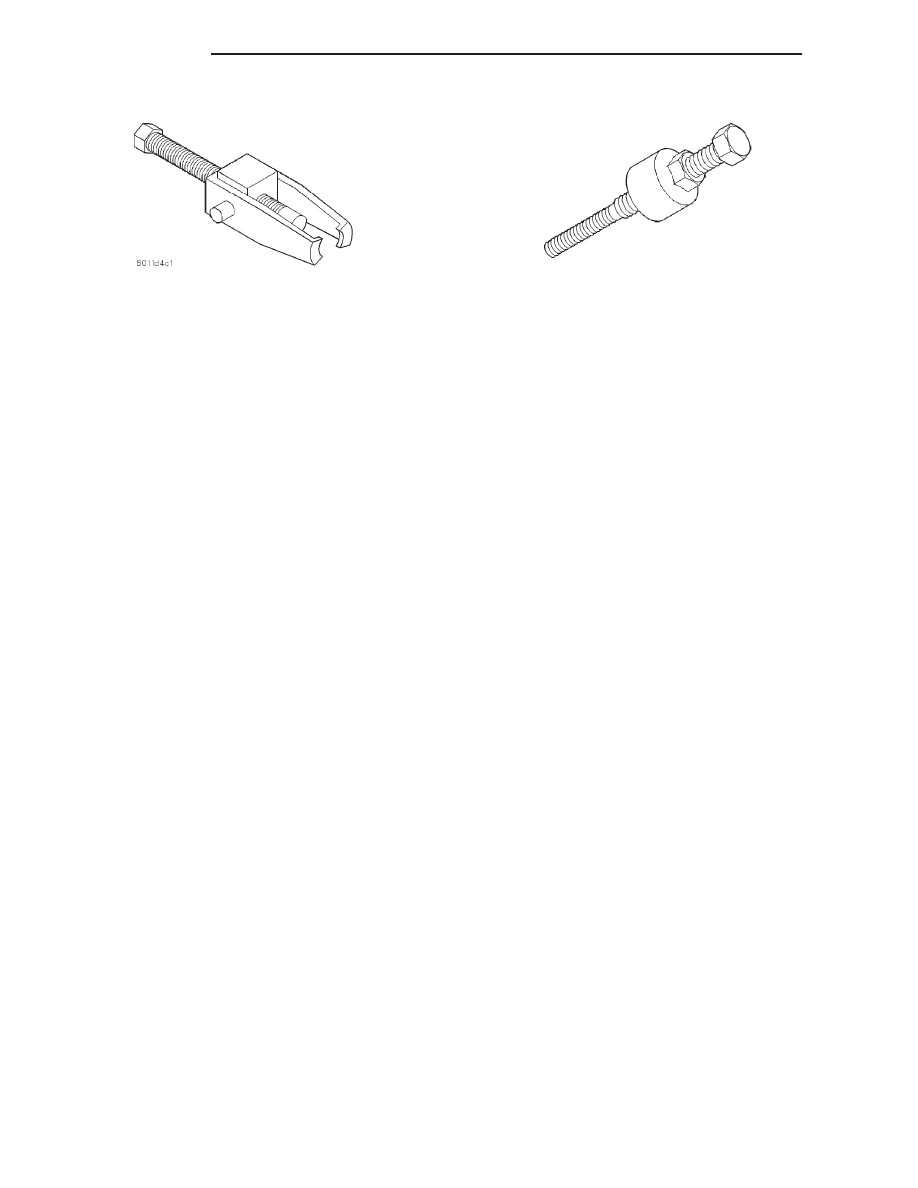

Puller C-4333

Installer, Power Steering Pulley C-4063–B

19 - 10

STEERING

DN

SPECIAL TOOLS (Continued)

RACK & PINION STEERING GEAR

TABLE OF CONTENTS

page

page

DESCRIPTION AND OPERATION

RACK & PINION STEERING GEAR . . . . . . . . . . . 11

REMOVAL AND INSTALLATION

TIE ROD END . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
RACK & PINION STEERING GEAR - 4x2 . . . . . . . 12
RACK & PINION STEERING GEAR - 4x4 . . . . . . . 12

DISASSEMBLY AND ASSEMBLY

BOOT SEAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

SPECIFICATIONS

TORQUE CHART . . . . . . . . . . . . . . . . . . . . . . . . . 14

SPECIAL TOOLS

RACK & PINION STEERING GEAR . . . . . . . . . . . 14

DESCRIPTION AND OPERATION

RACK & PINION STEERING GEAR

DESCRIPTION

A rack and pinion steering gears (Fig. 1) is made

up of two main components, the pinon shaft and the
rack. The gear cannot be adjusted or internally ser-
viced. If a malfunction or a fluid leak occurs, the gear
must be replaced as an assembly. If a boot seal
becomes

damaged,

the

steering

gear

must

be

removed to replace the boot seal.

OPERATION

The steering column shaft is attached to the gear

pinion. The rotation of the pinion moves the gear
rack from side-to-side. This lateral action of the rack
pushes and pulls the tie rods to change the direction
of the front wheels.

REMOVAL AND INSTALLATION

TIE ROD END

REMOVAL

(1) Raise and support the vehicle.
(2) Remove the nut from the tie rod end.
(3) Separate the tie rod end from the steering

knuckle with Puller C-3894-A.

(4) Loosen the jam nut (Fig. 2) and unthread the

tie rod end.

INSTALLATION

(1) Thread the tie rod end onto the tie rod.
(2) Clean the tie rod end stud and knuckle taper.
(3) Install the tie rod end stud into the steering

knuckle and tighten the nut to 108 N·m (80 ft. lbs.).

(4) Tighten the jam nut to 75 N·m (55 ft. lbs.).

NOTE: Do not twist boot while tighten the jam nut.

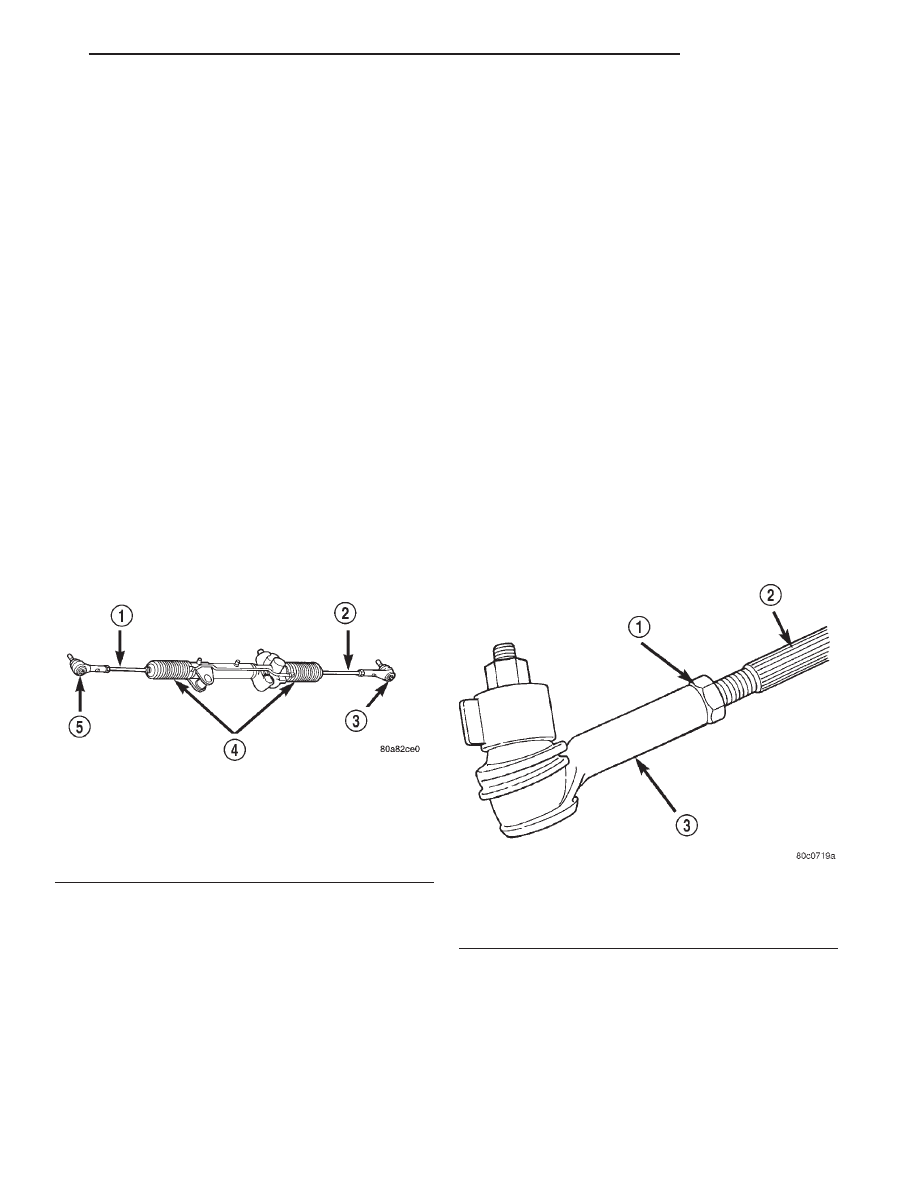

Fig. 1 Rack & Pinion Steering Gear

1 – TIE ROD
2 – TIE ROD
3 – TIE ROD END
4 – BOOTS
5 – TIE ROD END

Fig. 2 Tie Rod End

1 – JAM NUT
2 – TIE ROD
3 – TIE ROD END
