(28) Remove overrunning clutch assembly (Fig.

35). Assembly can be removed without displacing
rollers and springs if care is exercised. Note position
of rollers and springs for assembly reference.

(29) Remove rear band adjusting lever, reaction

lever and pin (Fig. 36).

(30) Remove strut from rear band. Keep strut with

levers and pin for cleaning, inspection and assembly
reference.

(31) Remove rear band and link (Fig. 37).

(32) Compress front servo rod guide with large

C-clamp

and

Tool

C-4470,

or

Compressor

Tool

C-3422-B (Fig. 38). Compress guide only enough to
permit snap-ring removal (about 1/8 in.).

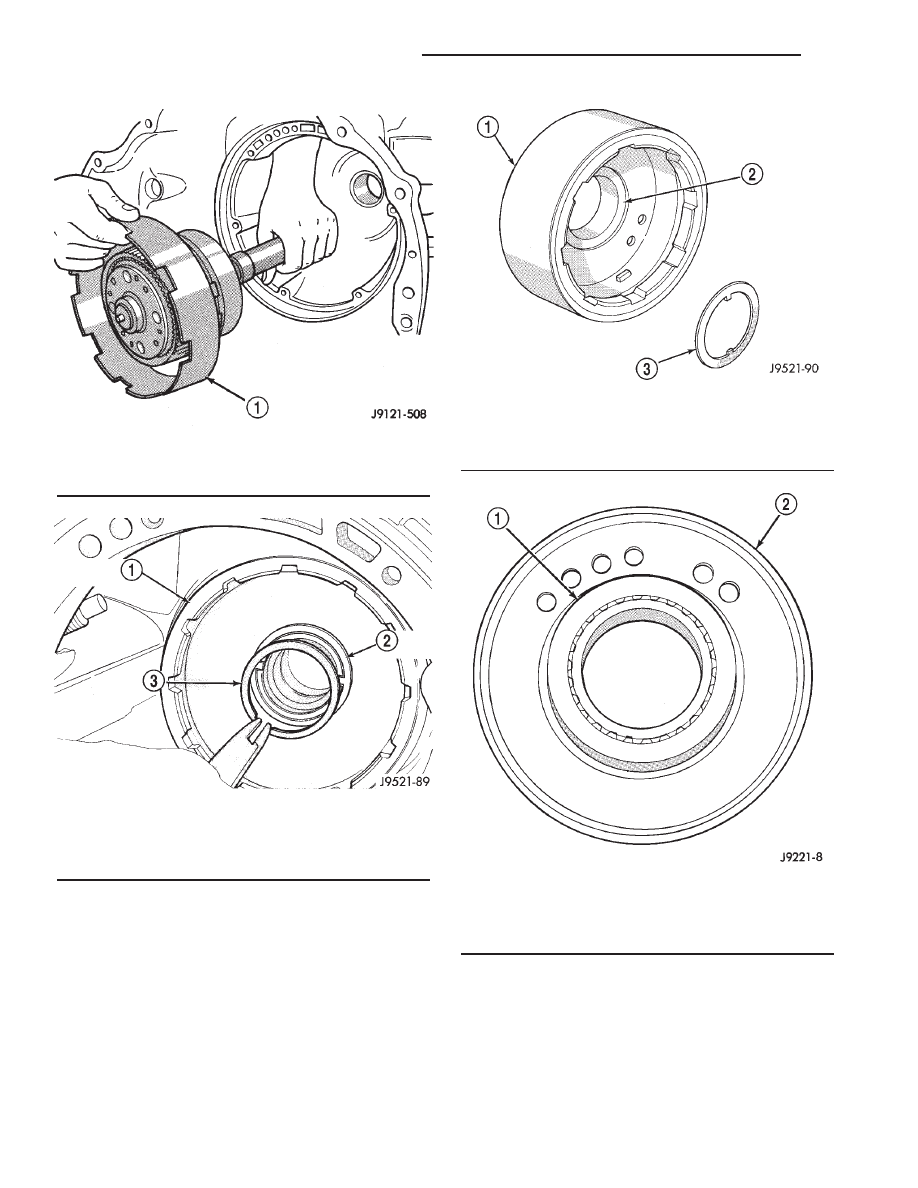

Fig. 31 Intermediate Shaft And Planetary Geartrain

1 - INTERMEDIATE SHAFT AND PLANETARY GEARTRAIN
ASSEMBLY

Fig. 32 Low-Reverse Drum Snap-Ring

1 - LOW-REVERSE DRUM
2 - TABBED WASHER
3 - SNAP-RING

Fig. 33 Low-Reverse Drum And Thrust Washer

1 - LOW-REVERSE DRUM
2 - SPOTFACE FOR WASHER
3 - THRUST WASHER

Fig. 34 Overrunning Clutch Race Position On

Low-Reverse Drum

1 - OVERRUNNING CLUTCH RACE
2 - LOW-REVERSE DRUM

21 - 288

AUTOMATIC TRANSMISSION - 46RE

AN

AUTOMATIC TRANSMISSION - 46RE (Continued)

(33) Remove servo piston snap-ring (Fig. 38).

Unseat one end of ring. Then carefully work removal
tool around back of ring until free of ring groove.
Exercise caution when removing snap-ring.
Servo bore can be scratched or nicked if care is
not exercised.

(34) Remove tools and remove servo piston and

spring.

(35) Compress rear servo piston with C-clamp and

Tool C-4470, or Valve Spring Compressor C-3422-B
(Fig.

39).

Compress

servo

spring

retainer

only

enough to permit snap-ring removal.

(36) Remove servo piston snap-ring (Fig. 39). Start

one end of ring out of bore. Then carefully work
removal tool around back of snap-ring until free of
ring groove. Exercise caution when removing
snap-ring. Servo bore can be scratched or
nicked if care is not exercised.

(37) Remove tools and remove rear servo retainer,

spring and piston assembly.

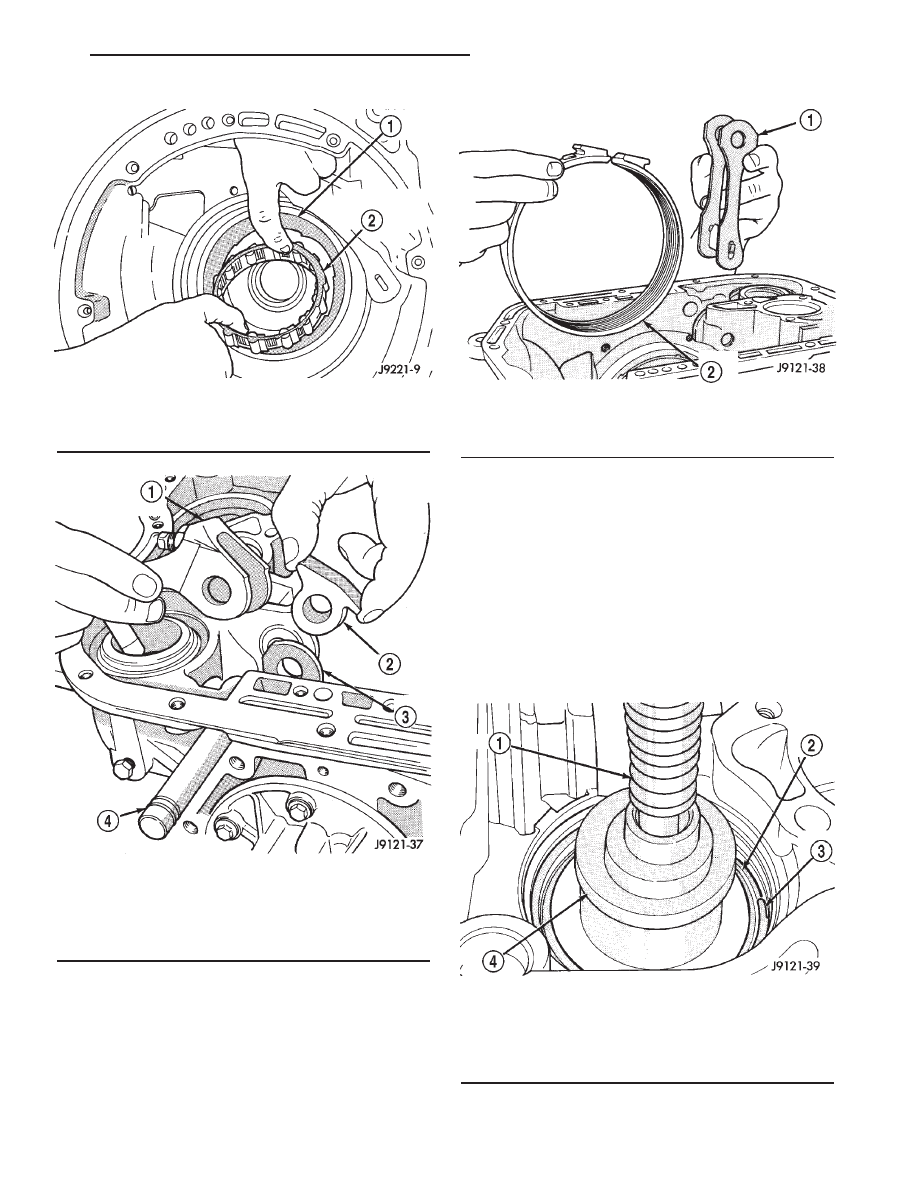

Fig. 35 Overrunning Clutch Removal

1 - CLUTCH CAM
2 - OVERRUNNING CLUTCH ASSEMBLY

Fig. 36 Rear Band Levers And Pins

1 - REAR BAND ADJUSTING LEVER
2 - REACTION LEVER
3 - BAND LINK
4 - REAR BAND REACTION PIN

Fig. 37 Rear Band And Link

1 - BAND LINK
2 - REAR BAND

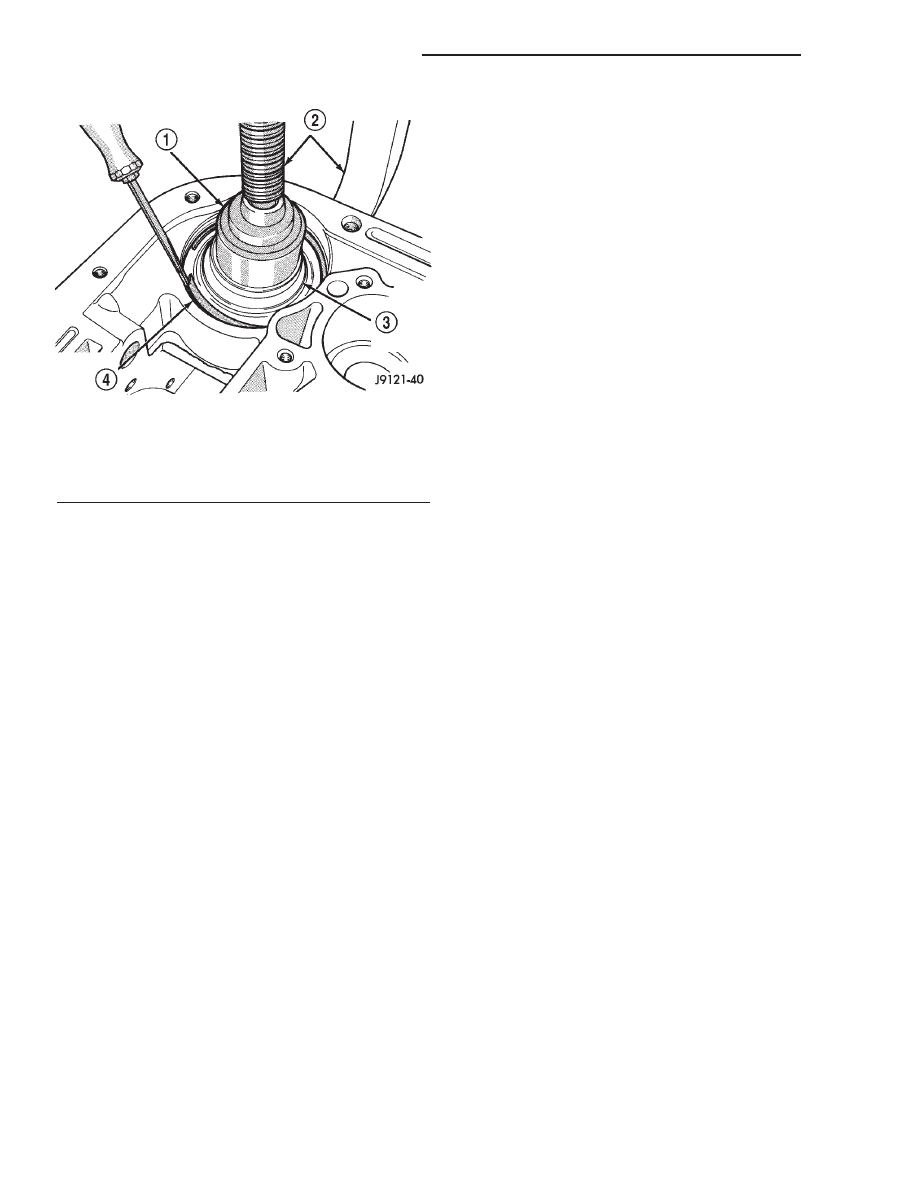

Fig. 38 Front Servo Retaining Snap-Ring

1 - C-CLAMP
2 - FRONT SERVO ROD GUIDE
3 - SNAP-RING
4 - TOOL C-4470

AN

AUTOMATIC TRANSMISSION - 46RE

21 - 289

AUTOMATIC TRANSMISSION - 46RE (Continued)

CLEANING

Clean the case in a solvent tank. Flush the case

bores and fluid passages thoroughly with solvent.
Dry the case and all fluid passages with compressed
air. Be sure all solvent is removed from the case and
that all fluid passages are clear.

NOTE: Do not use shop towels or rags to dry the
case (or any other transmission component) unless
they are made from lint-free materials. Lint will stick
to case surfaces and transmission components and
circulate throughout the transmission after assem-
bly. A sufficient quantity of lint can block fluid pas-
sages and interfere with valve body operation.

Lubricate transmission parts with Mopar® ATF +4,

type 9602, transmission fluid during overhaul and
assembly. Use petroleum jelly, Mopar® Door Ease, or
Ru-Glyde™ to prelubricate seals, O-rings, and thrust
washers. Petroleum jelly can also be used to hold
parts in place during reassembly.

INSPECTION

Inspect the case for cracks, porous spots, worn

bores, or damaged threads. Damaged threads can be
repaired with Helicoil thread inserts. However, the
case will have to be replaced if it exhibits any type of
damage or wear.

Lubricate the front band adjusting screw threads

with petroleum jelly and thread the screw part-way
into the case. Be sure the screw turns freely.

Inspect the transmission bushings during overhaul.

Bushing condition is important as worn, scored bush-

ings contribute to low pressures, clutch slip and
accelerated wear of other components. However, do
not replace bushings as a matter of course. Replace
bushings only when they are actually worn, or
scored.

Use recommended tools to replace bushings. The

tools are sized and designed to remove, install, and
seat bushings correctly. The bushing replacement
tools are included in Bushing Tool Set C-3887-B.

Pre-sized

service

bushings

are

available

for

replacement purposes. Only the sun gear bushings
are not serviced.

The use of crocus cloth is permissible where neces-

sary, providing it is used carefully. When used on
shafts, or valves, use extreme care to avoid rounding
off sharp edges. Sharp edges are vital as they pre-
vent foreign matter from getting between the valve
and valve bore.

Do not reuse oil seals, gaskets, seal rings, or

O-rings during overhaul. Replace these parts as a
matter of course. Also do not reuse snap rings or
E-clips that are bent or distorted. Replace these parts
as well.

ASSEMBLY

Do not allow dirt, grease, or foreign material to

enter the case or transmission components during
assembly. Keep the transmission case and compo-
nents clean. Also make sure the tools and workbench
area used for reassembly operations are equally
clean.

Shop towels used for wiping off tools and your

hands must be made from lint free materials. Lint
will stick to transmission parts and could interfere
with valve operation or even restrict fluid passages.

Lubricate transmission clutch and gear compo-

nents with Mopar® ATF +4, type 9602, during reas-
sembly. Soak clutch discs in transmission fluid before
installation.

Use Mopar® Door Ease, or Ru-Glyde™ on piston

seals and O-rings to ease installation. Petroleum jelly
can also be used to lubricate and hold thrust washers
and plates in position during assembly.

Do not use chassis grease, bearing grease,

white grease, or similar lubricants on any part.
These types of lubricants can eventually block or
restrict fluid passages and valve operation. Use
petroleum jelly only.

Do not force parts into place. The transmission

components and sub-assemblies are easily installed
by hand when properly aligned. If a part seems dif-
ficult to install, it is either misaligned or incorrectly
assembled. Verify that thrust washers, thrust plates
and seal rings are correctly positioned.

The planetary geartrain, front/rear clutch assem-

blies and oil pump are all much easier to install

Fig. 39 Rear Servo Retaining Snap-Ring

1 - TOOL C-4470
2 - C-CLAMP
3 - REAR SERVO SPRING RETAINER
4 - RETAINER SNAP-RING

21 - 290

AUTOMATIC TRANSMISSION - 46RE

AN

AUTOMATIC TRANSMISSION - 46RE (Continued)

when the transmission case is upright. Either tilt the
case upward with wood blocks, or cut a hole in the
bench large enough for the intermediate shaft and
rear support. Then lower the shaft and support into
the hole and support the rear of the case directly on
the bench.

FRONT/REAR SERVO

(1) Lubricate rear servo piston seal with Mopar®

Door Ease or ATF +4. Lubricate servo bore in case
with ATF +4.

(2) Install rear servo piston in case. Position piston

at slight angle to bore and insert piston with twisting
motion (Fig. 40).

(3) Install rear servo spring and retainer in case

bore (Fig. 41). Be sure spring is seated on piston.

(4) Compress rear servo piston with C-clamp or

Valve Spring Compressor C-3422-B and install servo
piston snap-ring (Fig. 42).

(5) Lubricate front servo piston components and

servo bore in case with transmission fluid.

(6) Install front servo piston in bore. Carefully

“run” small, suitable tool around piston ring to press
it back into groove and ease installation (Fig. 43).
Rotate piston into bore at same time. Rock piston
slightly to ease piston ring past snap-ring groove and
into bore.

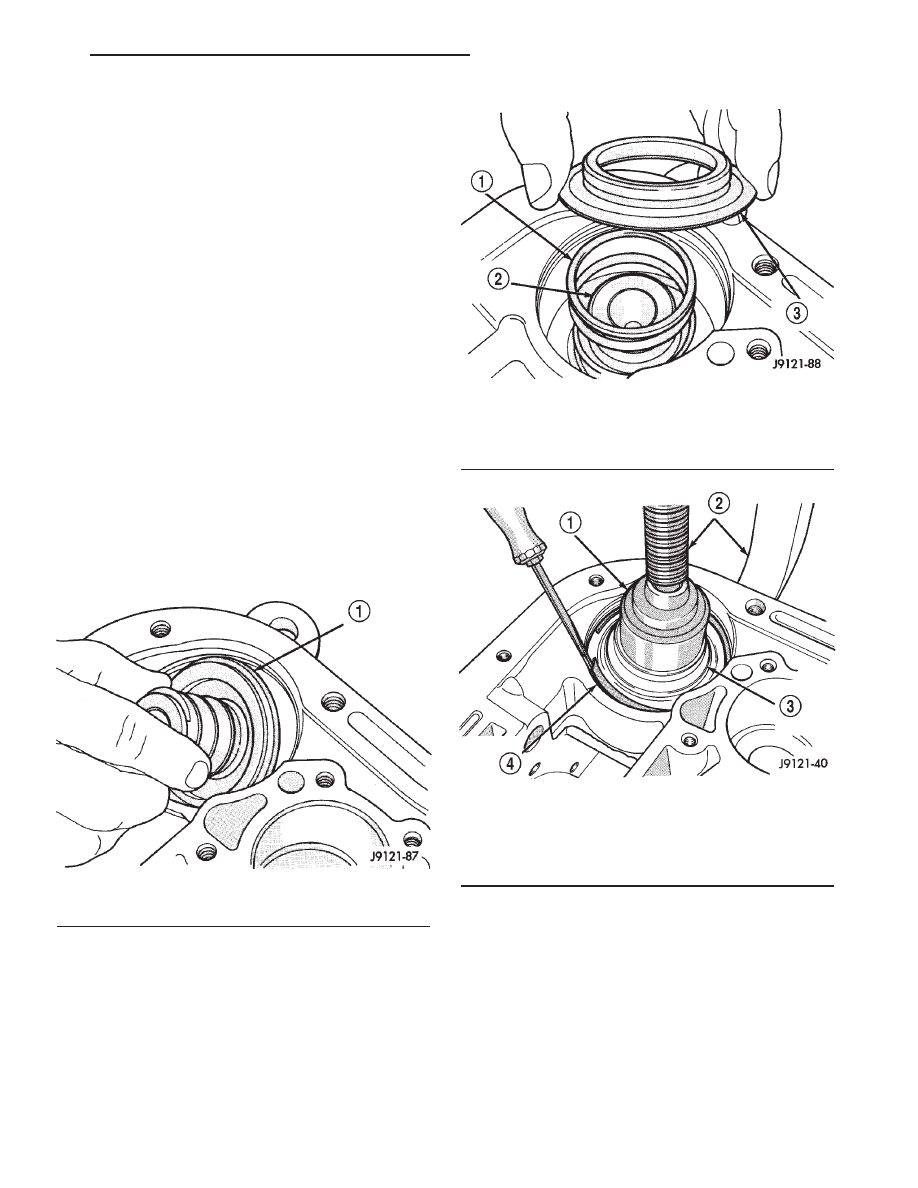

Fig. 40 Rear Servo Piston

1 - REAR SERVO PISTON

Fig. 41 Rear Servo Piston Spring And Retainer

1 - PISTON SPRING
2 - REAR SERVO PISTON
3 - SPRING RETAINER

Fig. 42 Rear Servo Snap-Ring

1 - TOOL C-4470
2 - C-CLAMP
3 - REAR SERVO SPRING RETAINER
4 - RETAINER SNAP-RING

AN

AUTOMATIC TRANSMISSION - 46RE

21 - 291
