RIGHT SEAT HEATER INOPERATIVE

1. If a heated seat heats but one or both indicator

lamps (LED’s) on the heated seat switch fail to illu-
minate, check the driver circuit with the inoperative
LED for a short to ground. If OK, replace the
heated seat switch. If NOT OK repair the short to
ground as required and than replace the heated
seat switch.

NOTE: IF THE RIGHT SEAT CUSHION IS ALREADY
WARM THE FOLLOWING STEP WILL NOT PROVE
CONCLUSIVE.

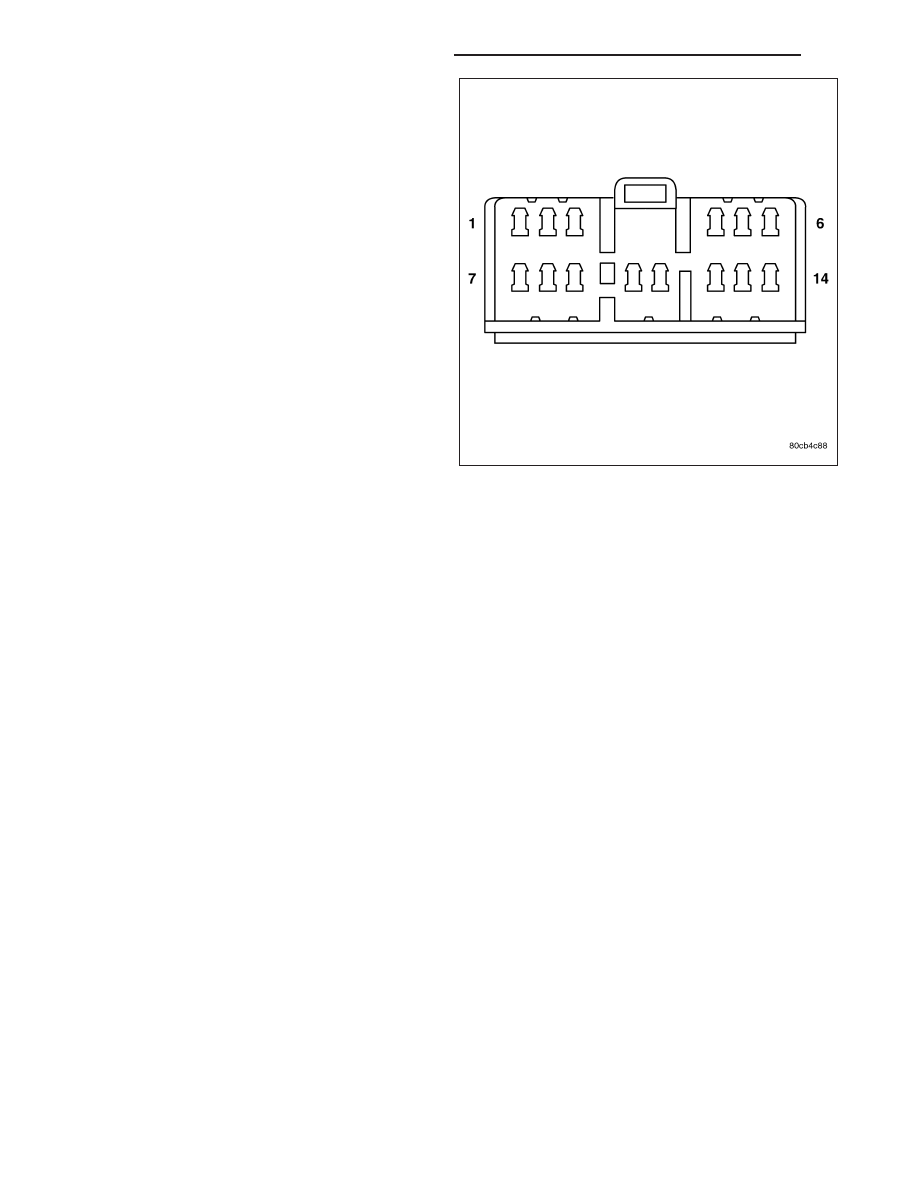

2. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity #3 for battery volt-

age when the right heated seat switch is turned “ON”, voltage should be present, If OK go to Step 3 If NOT OK,
test the right heated seat switch (Refer to 8 - ELECTRICAL/HEATED SEATS/SEAT SWITCH - DIAGNOSIS AND
TESTING). If the switch tests OK, check for continuity between the switch and control module on the MUX cir-
cuit, If OK replace the heated seat control module. If NOT OK, repair the open or shorted MUX circuit as
required.

3. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity #10 for battery

voltage, while observing the voltmeter depress the right heated seat switch low setting twice, voltage should
toggle between approx. 12v and 8v, If OK go to Step 4. If NOT OK check for continuity between the switch and
control module on the low heat driver circuit, If OK replace the heated seat control module. If NOT OK, repair the
open or shorted circuit as required.

4. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity #11 for battery

voltage, while observing the voltmeter depress the right heated seat switch high setting twice, voltage should
toggle between approx.12v and 8v, If OK go to Step 5. If NOT OK check for continuity between the switch and
control module on the high heat driver circuit, If OK replace the heated seat control module. If NOT OK, repair
the open or shorted circuit as required.

5. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity #2 for approx. 5v,

voltage should be present, If OK go to Step 6. If NOT OK replace the heated seat control module.

6. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity #7 for a range in

voltage from 1.72v (warm seat) – 3.0v (cold seat). It should be within this range, If OK replace the heated seat
module. If NOT OK test the Heated Seat Sensor. If NOT OK, replace the right heated seat element and sensor
assembly. If the heated seat sensor tests OK, check for continuity between the right heated seat cushion con-
nector and control module connector on the 5v supply circuit, If NOT OK, repair the open or shorted 5v supply
circuit as required. If OK check for continuity between the right heated seat cushion connector and control mod-
ule connector on the temperature sensor input circuit. If NOT OK, repair the open or shorted temperature sensor
input circuit as required. If OK replace the heated seat control module.

LEFT SEAT HEATER INOPERATIVE

1. If a heated seat heats but one or both indicator lamps (LED’s) on the heated seat switch fail to illuminate, check

the driver circuit with the inoperative LED for a short to ground. If OK, replace the heated seat switch. If NOT OK
repair the short to ground as required and than replace the heated seat switch.

NOTE: IF THE LEFT SEAT CUSHION IS ALREADY WARM THE FOLLOWING STEP WILL NOT PROVE CON-
CLUSIVE.

8G - 26

HEATED SEATS - SERVICE INFORMATION

ND

2. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity #5 for battery volt-

age when the left heated seat switch is turned “ON”, voltage should be present, If OK go to Step 3 If NOT OK,
test the left heated seat switch (Refer to 8 - ELECTRICAL/HEATED SEATS/SEAT SWITCH - DIAGNOSIS AND
TESTING). If the switch tests OK, check for continuity between the switch and control module on the MUX cir-
cuit, If OK replace the heated seat control module. If NOT OK, repair the open or shorted MUX circuit as
required.

3. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity #12 for battery

voltage, while observing the voltmeter depress the left heated seat switch low setting twice, voltage should tog-
gle between approx.12v and 8v, If OK go to Step 4. If NOT OK check for continuity between the switch and
control module on the low heat driver circuit, If OK replace the heated seat control module. If NOT OK, repair the
open or shorted circuit as required.

4. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity #14 for battery

voltage, while observing the voltmeter depress the left heated seat switch high setting twice, voltage should tog-
gle between approx.12v and 8v, If OK go to Step 5. If NOT OK check for continuity between the switch and
control module on the high heat driver circuit, If OK replace the heated seat control module. If NOT OK, repair
the open or shorted circuit as required.

5. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity #2 for approx. 5v,

5 voltage should be present, If OK go to Step 6. If NOT OK replace the heated seat control module.

6. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity #8 for a range in

voltage from 1.72v (warm seat) – 3.0v (cold seat). It should be within this range, If OK replace the heated seat
control module. If NOT OK, test the Heated Seat Sensor. If NOT OK, replace the left heated seat element and
sensor assembly. If the heated seat sensor tests OK, check for continuity between the left heated seat cushion
connector and control module connector on the 5v supply circuit, If NOT OK, repair the open or shorted 5v sup-
ply circuit as required. If OK check for continuity between the left heated seat cushion connector and control
module connector on the temperature sensor input circuit. If NOT OK, repair the open or shorted temperature
sensor input circuit as required. If OK replace the heated seat control module.

BOTH SEATS INOPERATIVE

If both seats (driver and passenger) fail to heat and the indicator lamps on the heated seat switches for both seats
fail to operate, test the heated seat fuses in the Integrated Power Module (IPM). If the heated seat fuses check OK,
go to Step 1.

1. Back-probe the heated seat module wire harness connector, do not disconnect. Check for continuity between the

ground circuit cavity #13 of the heated seat module connector and a good ground. If OK go to Step 2. If NOT
OK, repair the open or shorted ground circuit as required.

2. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity #4 and #6 for bat-

tery voltage, voltage should be present, If OK go to Step 3. If NOT OK repair the open or shorted fused B(+)
circuit as required.

3. Back-probe the heated seat module wire harness connector, do not disconnect. Check cavity #2 for approx. 5v,

voltage should be present, replace the heated seat control module with a known good module and verify system
operation.

ND

HEATED SEATS - SERVICE INFORMATION

8G - 27

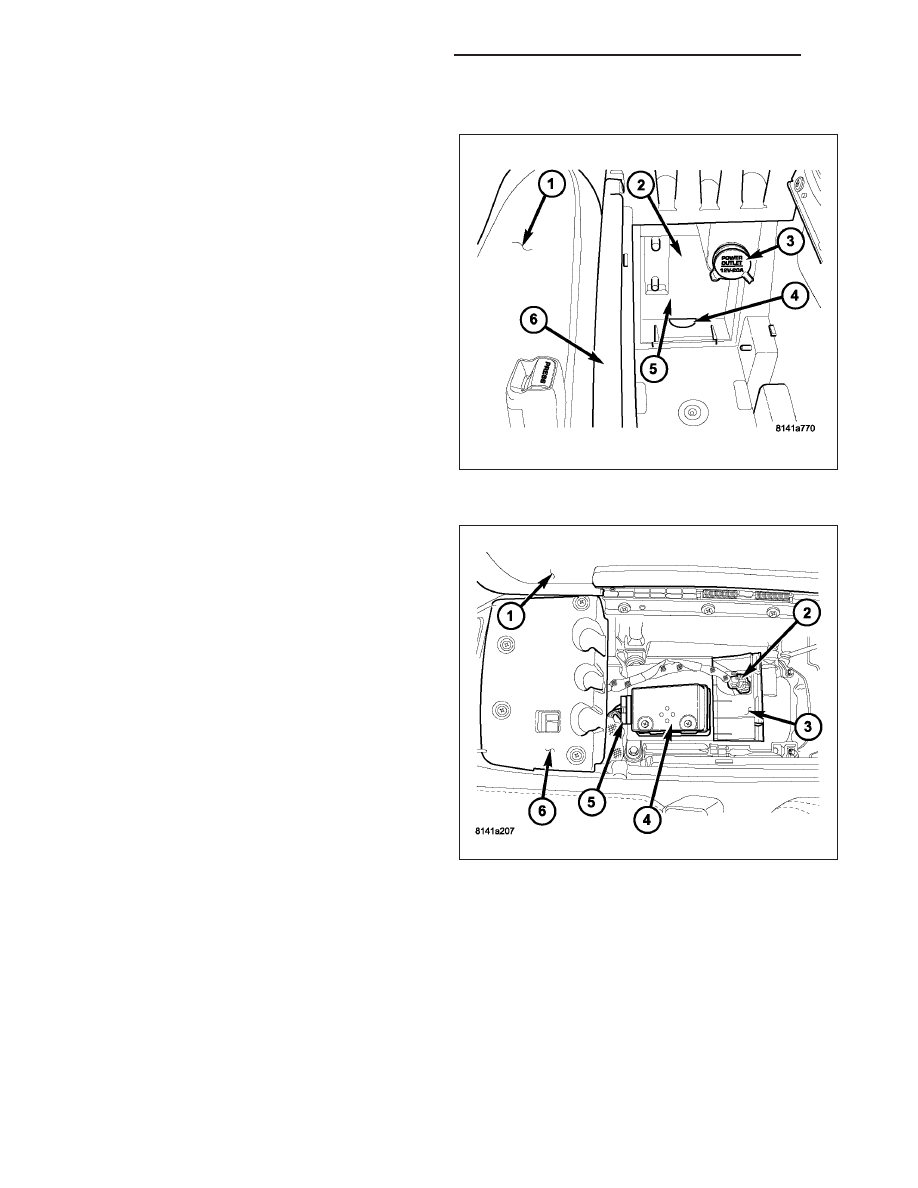

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Open the center floor console and remove the

base mat.

3. Remove the power outlet panel (5) by grasping the

lower access slot (4) and lifting up and rearward to
release it from the console.

4. Lay the power outlet panel (3) down to access the

module fasteners.

5. Remove the two fasteners securing the module (4).

6. Disconnect the wire harness connector (5) from the

heated seat module (4).

7. Remove the heated seat module (4) from the

vehicle.

8G - 28

HEATED SEATS - SERVICE INFORMATION

ND

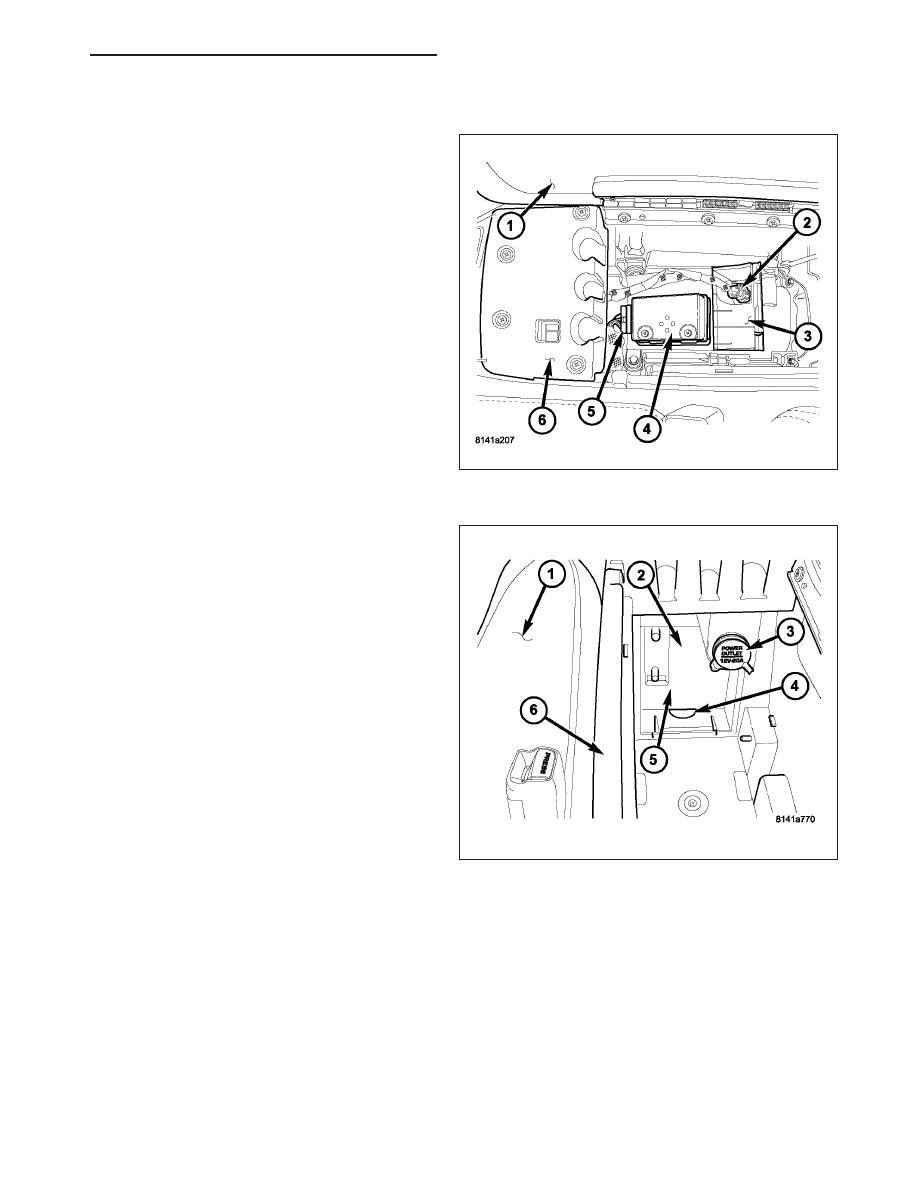

INSTALLATION

1. Position the heated seat module (4) into the vehicle

center floor console (6).

2. Connect the wire harness connector (5) to the

heated seat module (4).

3. Install the two fasteners securing the module (4) to

the power outlet panel (3).

4. Reconnect the negative battery cable.

5. Check the heated seat system for proper operation.

6. Install the power outlet panel (5) by engaging the

upper tabs into the console (6) and pushing the
bottom forward until it snaps into place.

7. Install the console base mat.
