HEATED MIRRORS - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

HEATED MIRRORS - SERVICE INFORMATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 18

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 18

HEATED MIRRORS - SERVICE INFORMATION

DESCRIPTION

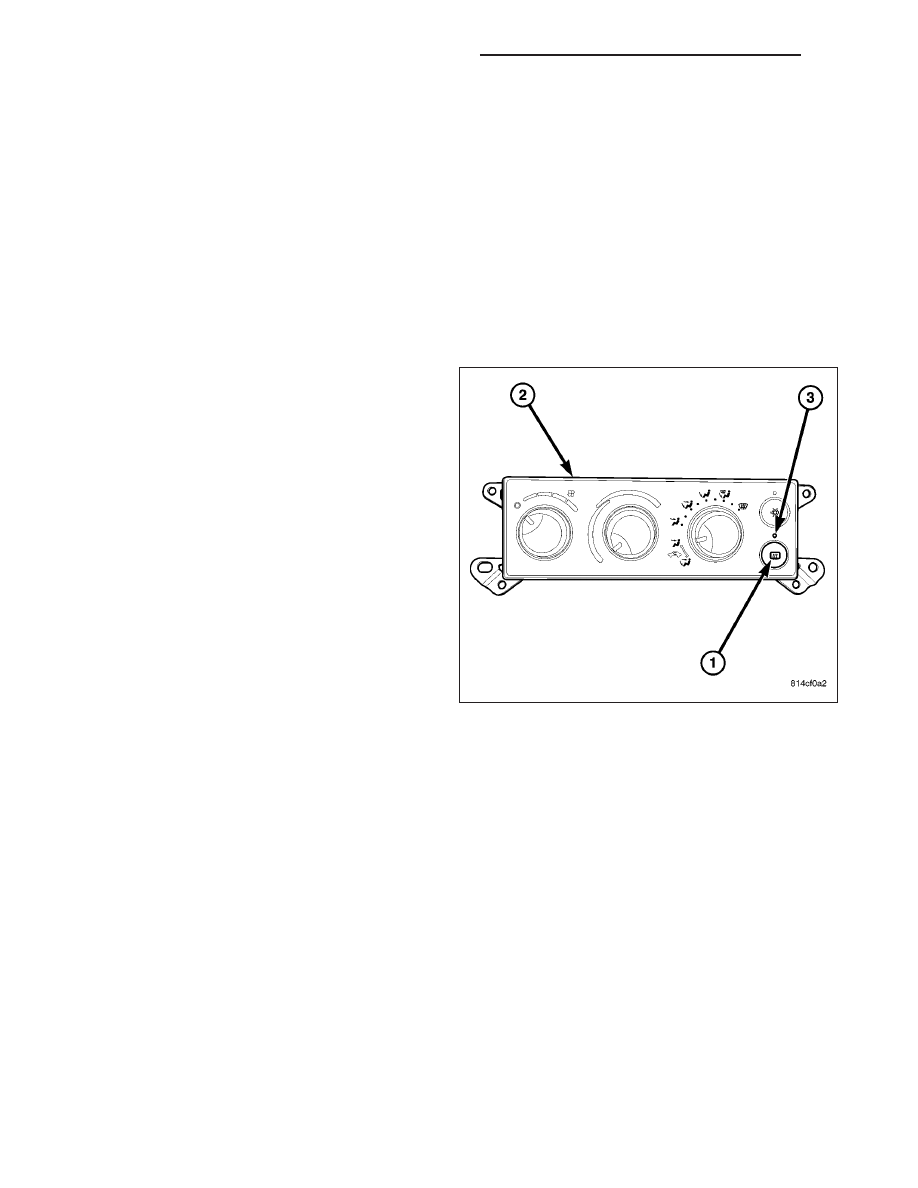

The optional heated mirror system is controlled by the
momentary rear window defogger switch (1) which is
integral to the A/C-heater control (2). An amber indica-
tor lamp in the switch (3) will illuminate to indicate
when the rear window defogger (EBL) system is
turned on.

The heated mirror system only operates in concert with the EBL system, and will be automatically shut off after a
programmed time interval of about ten minutes. After the initial time interval has expired, if the defogger switch is
turned on again during the same ignition cycle, the heated mirror system will automatically shut off after about five
minutes.

The heated mirror system will automatically shut off if the ignition switch is turned to the Off position, or it can be
shut off manually by pressing the rear window defogger switch a second time.

Circuit protection is provided by a cartridge fuse located in the integrated power module (IPM) in the engine
compartment.

OPERATION

When the rear window defogger switch is pressed, the rear window defogger (EBL) system becomes activated and
an electric heater grid located behind the glass of each of the outside rear view mirrors is energized. When ener-
gized, each of these heater grids produce heat to help clear the outside rear view mirrors of ice, snow, or fog.

If the outside mirror heating grids are both inoperative, refer to 8 - ELECTRICAL/HEATED GLASS - DIAGNOSIS
AND TESTING in this group. If only one of the outside mirror heating grids is inoperative, refer to 8 - ELECTRICAL/
POWER MIRRORS - DIAGNOSIS AND TESTING.

The heating grid behind each outside mirror glass cannot be repaired and, if faulty or damaged, the mirror glass
must be replaced (Refer to 23 - BODY/EXTERIOR/MIRROR-SIDE VIEW - GLASS - REMOVAL).

8G - 18

HEATED MIRRORS - SERVICE INFORMATION

ND

HEATED SEATS - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

HEATED SEATS - SERVICE INFORMATION

DESCRIPTION

HEATED SEAT SYSTEM

. . . . . . . . . . . . . . . . 19

OPERATION

HEATED SEAT SYSTEM

. . . . . . . . . . . . . . . . 20

DIAGNOSIS AND TESTING

HEATED SEAT SYSTEM

. . . . . . . . . . . . . . . . 20

HEATER-CUSHION PAD

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 22

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 22

DIAGNOSIS AND TESTING

HEATED SEAT ELEMENT

. . . . . . . . . . . . . . . 22

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 23

MODULE-HEATED SEAT

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 24

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 24

DIAGNOSIS AND TESTING

HEATED SEAT MODULE

. . . . . . . . . . . . . . . . 25

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

SWITCH-HEATED SEAT

DESCRIPTION

HEATED SEAT SWITCH

. . . . . . . . . . . . . . . . 30

OPERATION

HEATED SEAT SWITCH

. . . . . . . . . . . . . . . . 30

DIAGNOSIS AND TESTING

HEATED SEAT SWITCH

. . . . . . . . . . . . . . . . 30

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 32

HEATED SEATS - SERVICE INFORMATION

DESCRIPTION

HEATED SEAT SYSTEM

WARNING: The front passenger seat assembly contains critical components that affect the front passenger
airbag deployment. Correctly functioning front passenger seat components are critical for the Occupant
Classification System (OCS) to properly classify the front passenger and calculate the proper airbag deploy-
ment. Unapproved modifications or service procedures to the front passenger seat assembly, its related
components, or trim cover may inadvertently change the airbag deployment in case of a frontal crash. This
could result in death or serious injury to the front seat passenger if the vehicle is involved in an accident.
The following requirements must be strictly adhered to:

•

Do not modify the front passenger seat assembly or components in any way.

•

Do not modify the front seat center console or center position seat in any way.

•

Do not use prior or future model year seat trim covers not designated for the specific model being
repaired. Always use the correct seat trim cover specified for the vehicle.

•

Do not replace the seat trim cover with an aftermarket trim cover.

•

Do not add a secondary trim cover other than those approved by DaimlerChrysler/Mopar.

•

At no time should any Supplemental Restraint System (SRS) component or SRS related component or
fastener

be

modified

or

replaced

with

any

part

except

those

which

are

approved

by

DaimlerChrysler/Mopar.

ND

HEATED SEATS - SERVICE INFORMATION

8G - 19

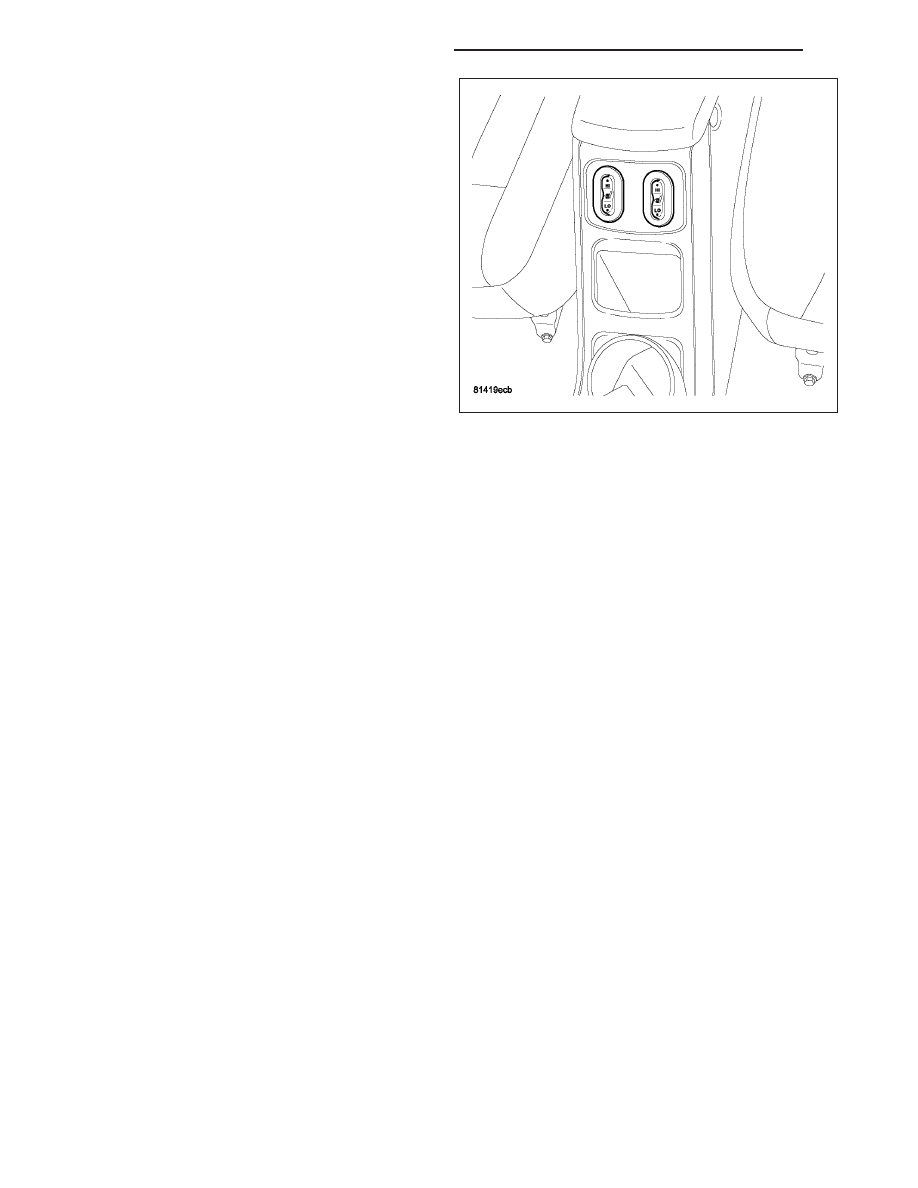

Vehicles with the heated seat option can be visually
identified by the two heated seat switches located in
the center floor console. The heated seat system
allows the driver and front seat passenger to select
from two different levels of electrical seat heating (HI/
LO). The heated seat system for this vehicle includes
the following major components:

•

Heated Seat Switches - Two heated seat
switches are used per vehicle, including two
Light-Emitting Diode (LED) indicator lamps and
three LED lamps for back lighting each switch.
One switch for the driver and one for the passen-
ger front seats. The switches are mounted in the
front center floor console.

•

Heated Seat Module - The heated seat module
contains the solid state electronic control and
diagnostic logic circuitry for the heated seat sys-
tem. One heated seat module is used per vehicle
and is mounted inside the center floor console
on the backside of the power outlet panel. (Refer to 8 - ELECTRICAL/HEATED SEATS/HEATED SEAT MOD-
ULE - DESCRIPTION) for additional heated seat module information.

•

Heated Seat Elements - Four heated seat elements are used per vehicle, one for each front seat back and
one for each front seat cushion. The elements are integral to the individual front seat and seat back cushions
and cannot be removed from the cushions, once installed at the factory.

•

Heated Seat Sensors - Two heated seat sensors are used per vehicle, one for each front seat. The sensors
are integral to the individual front seat heating elements.

OPERATION

HEATED SEAT SYSTEM

The heated seat system operates on battery current received through a fuse in the Integrated Power Module (IPM).
Fused ignition switch output (run-acc) circuits are used, so that the heated seat system will only operate when the
ignition switch is in the On or Accessory positions. The heated seat elements will only operate when the surface
temperature of the seat cushion is below the designed temperature set points of the system.

The heated seat system will also be turned off automatically whenever the ignition switch is turned to any position
except On. If the ignition switch is turned to the Off position while a heated seat is turned ON, the heated seat will
remain Off after the ignition switch is turned back “ON” until a heated seat switch is depressed again.

The heated seat module monitors inputs from the heated seat sensors and the heated seat switches. In response
to these inputs the heated seat module uses its internal programming to control outputs to the heated seat elements
in both front seats and to control the heated seat LED indicator lamps located in both of the heated seat switches.
The heated seat module is also programmed to provide self-diagnostic capability. When the module detects certain
failures within the heated seat system, it will provide a visual indication of the failure by flashing the indicator lamps
in the affected heated seat switch. The heated seat module will automatically turn off the heated seat elements if it
detects a short or open in the heated seat element circuit or a heated seat sensor value that is out of range.

DIAGNOSIS AND TESTING

HEATED SEAT SYSTEM

HEATED SEAT SYSTEM SELF-DIAGNOSIS

The heated seat system is capable of performing some self-diagnostics. The following table depicts the various
monitored failures which will be reported to the vehicle operator or technician by flashing the individual heated seat
switch Light Emitting Diode (LED) indicator lamps. Refer to the Heated Seat System Self-Diagnosis table for failure
identification. The driver side heated seat switch indicator lamps will flash if a failure occurs in the driver side heated
seat, and the passenger side heated seat switch indicator lamps will flash for a passenger side heated seat failure.

8G - 20

HEATED SEATS - SERVICE INFORMATION

ND

If a monitored heated seat system failure occurs, the switch indicator lamps will flash at a pulse rate of about one-
half second on, followed by about one-half second off for a duration of about one minute after the switch for the
faulty heated seat is depressed in either the Low or High direction. This process will repeat every time the faulty
heated seat switch is actuated until the problem has been corrected.

Before testing the individual components in the heated seat system, check the vehicles battery open-circuit voltage
and charging system performance. If the vehicles electrical system is defective or weak it may not be suppling suf-
ficient energy to operate the heated seat system.

For complete circuit diagrams, refer to the appropriate wiring information. The wiring information includes wir-
ing diagrams, proper wire and connector repair procedures, details of wire harness routing and retention, connector
pin-out information and location views for the various wire harness connectors, splices and grounds.

Heated Seat System Self-Diagnosis

Monitored Failure

Switch High

Indicator Lamp

Switch Low

Indicator Lamp

Heated Seat

Element Shorted

Flashing

Flashing

Heated Seat

Element Open

Flashing

Off

Heated Seat

Sensor Value Out

of Range

Off

Flashing

Diagnostic logic is built into the heated seat module to help locate the problem by the most efficient means possible.
Anytime a problem is suspected, locate the diagnosis and testing procedure for the component in question and
follow the steps until the specific problem is located and resolved. Once the problem is thought to be corrected,
verify correct system operation. If the heated seat system is functioning correctly return the vehicle to service.

If a problem could not be verified such as not finding anything wrong when following the diagnostic procedure, this
is a good indication that a INTERMITTENT problem may be present. You must then attempt to find the intermittent
problem, such as moving the heating element within the seat while testing continuity or wiggling the wire harness’s/
electrical connectors under the seat while testing continuity. Always, eliminate all other potential problems before
attempting to replace the heated seat module.

PRELIMINARY TEST

WARNING: DISABLE THE AIRBAG SYSTEM BEFORE ATTEMPTING ANY STEERING WHEEL, STEERING
COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR SERVICE. DISCONNECT AND ISOLATE
THE BATTERY NEGATIVE CABLE, THEN WAIT TWO MINUTES FOR THE AIRBAG SYSTEM CAPACITOR TO
DISCHARGE BEFORE PERFORMING FURTHER DIAGNOSIS OR SERVICE. THIS IS THE ONLY SURE WAY TO
DISABLE THE AIRBAG SYSTEM. FAILURE TO TAKE THE PROPER PRECAUTIONS COULD RESULT IN ACCI-
DENTAL AIRBAG DEPLOYMENT AND POSSIBLE PERSONAL INJURY.

•

If the heated seat switch back lighting and the cluster illumination lamps do not illuminate with the headlamps
or park lamps turned on, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR - DIAGNOSIS AND
TESTING) for the cluster illumination lamp diagnosis and testing procedures. If the heated seat switch back
lighting does not illuminate, but the cluster illumination lamps do illuminate with the headlamps or park lamps
turned on, (Refer to 8 - ELECTRICAL/HEATED SEATS/SEAT SWITCH - DIAGNOSIS AND TESTING) for the
heated seat switch diagnosis and testing procedures.

•

If a single LED indicator lamp for one heated seat switch does not operate and the heated seat elements do
heat, (Refer to 8 - ELECTRICAL/HEATED SEATS/SEAT SWITCH - DIAGNOSIS AND TESTING) for the
heated seat switch diagnosis and testing procedures.

•

If both LED indicator lamps for a heated seat switch operate, but the heated seat elements do not heat, (Refer
to 8 - ELECTRICAL/HEATED SEATS/HEATED SEAT MODULE - DIAGNOSIS AND TESTING) for heated seat
module diagnosis and testing procedures.

•

If the indicator lamp on either heated seat switch remains illuminated after the heated seat has been turned
Off, (Refer to 8 - ELECTRICAL/HEATED SEATS/HEATED SEAT MODULE - DIAGNOSIS AND TESTING) for
heated seat module diagnosis and testing procedures.

ND

HEATED SEATS - SERVICE INFORMATION

8G - 21
