RETAINER/BULKHEAD-4C

DISASSEMBLY

1. Remove the 2C piston Belleville spring snap-ring (6) from the 4C retainer /bulkhead (13).

2. Remove the 2C piston Belleville spring (5) from the retainer/bulkhead (13).

3. Remove the 2C piston (2) from the retainer/bulkhead (13). Use 20 psi of air pressure to remove the piston if

necessary.

4. Remove the 4C clutch snap-ring (7) from the retainer/bulkhead (13).

5. Remove the 4C clutch pack (3, 4, 8) from the retainer/bulkhead (13).

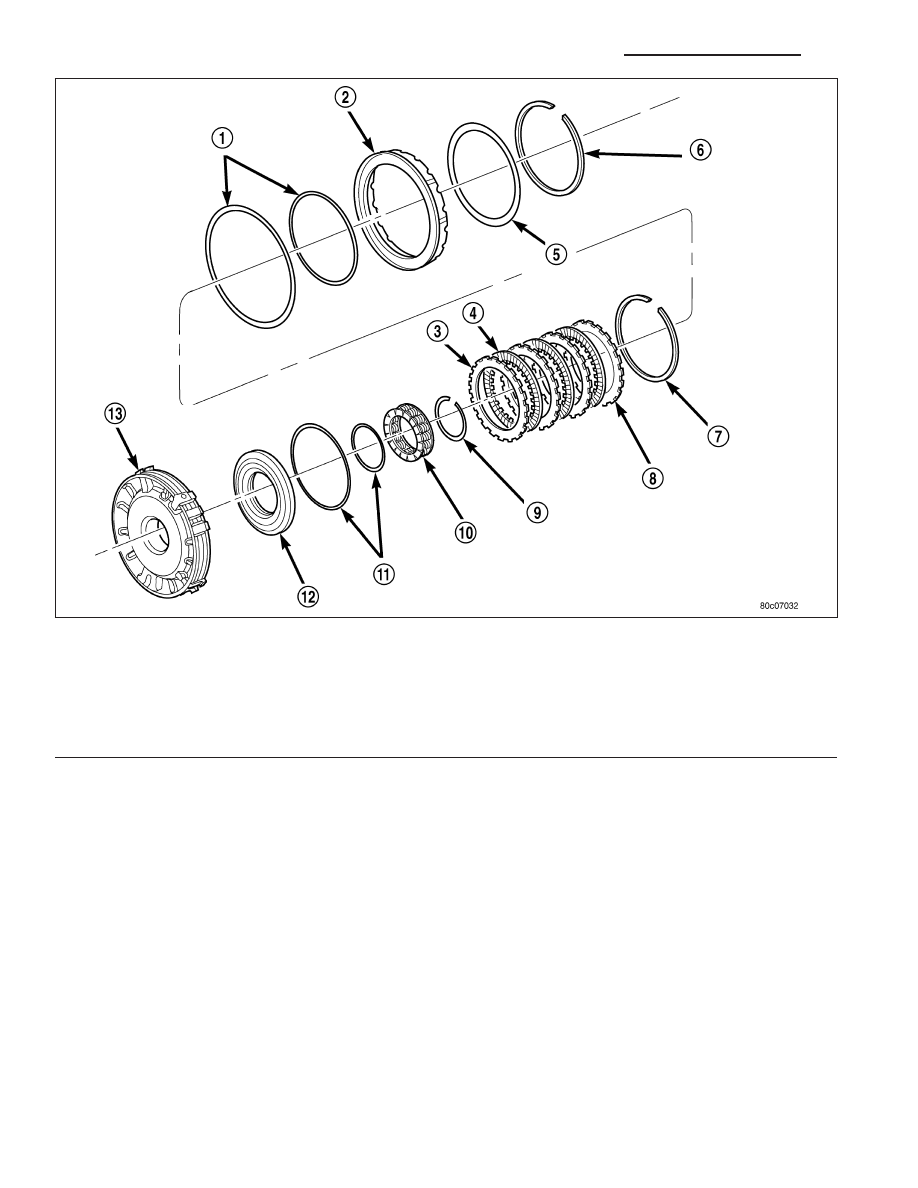

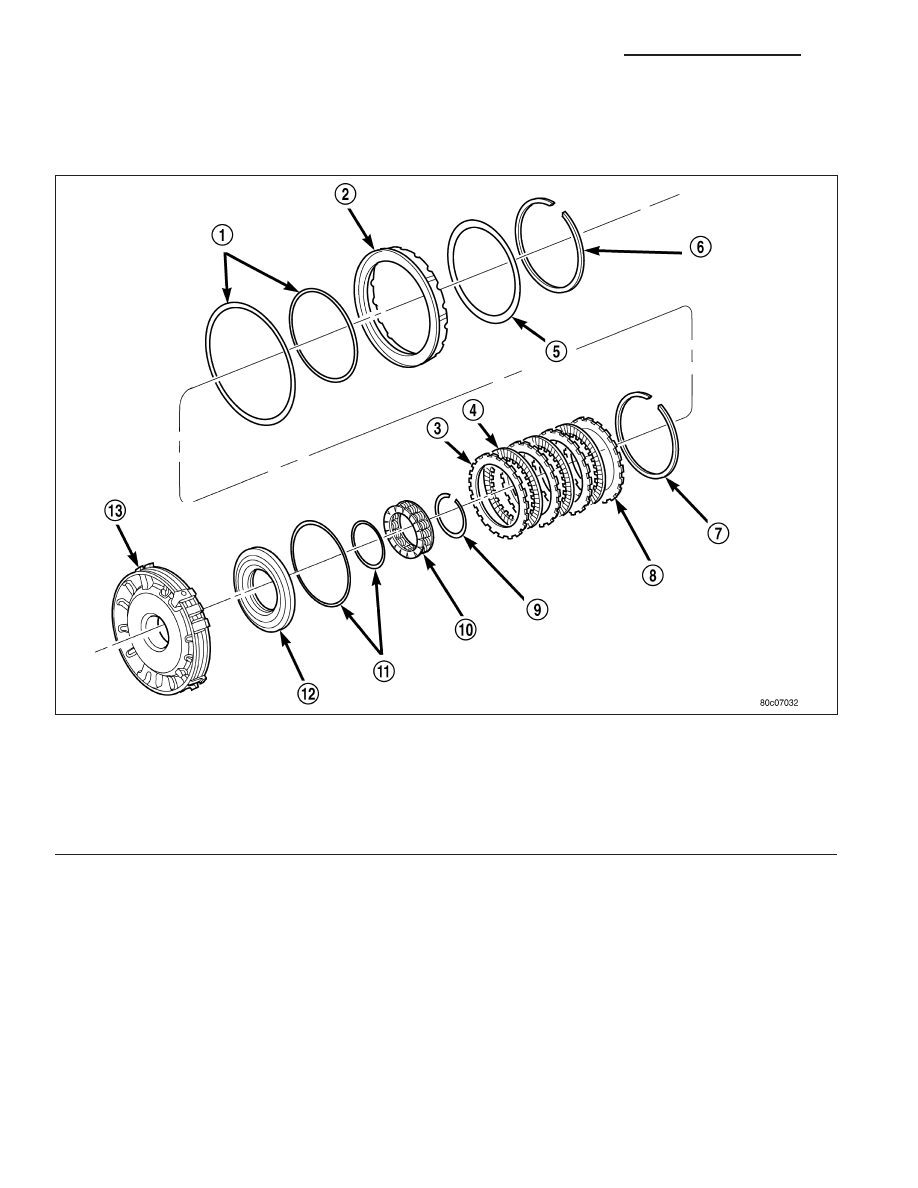

4C Retainer/Bulkhead Components

1 - SEAL

8 - REACTION PLATE

2 - 2C PISTON

9 - SNAP-RING

3 - PLATE

10 - RETURN SPRING

4 - DISC

11 - SEAL

5 - 2C BELLEVILLE SPRING

12 - 4C PISTON

6 - SNAP-RING

13 - 4C RETAINER/BULKHEAD

7 - SNAP-RING (SELECT)

21 - 744

AUTOMATIC TRANSMISSION 545RFE - SERVICE INFORMATION

ND

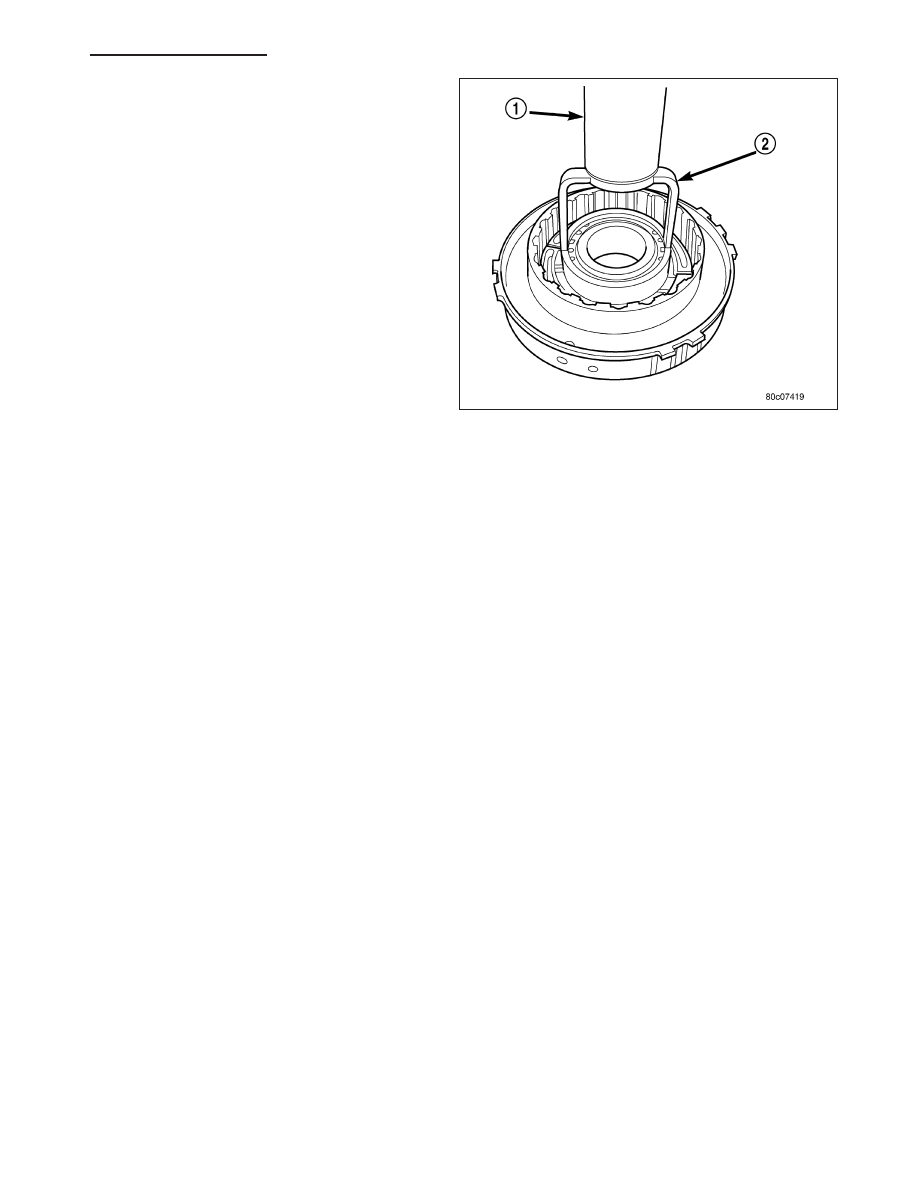

6. Using Spring Compressor 8250 (2) and a suitable

shop press (1), compress the 4C piston return
spring (10) and remove the snap-ring (9).

7. Remove the 4C piston return spring (10) and piston

(12) from the retainer/bulkhead (13). Use 20 psi of
air pressure to remove the piston if necessary.

ASSEMBLY

NOTE: Clean and inspect all components. Replace any components which show evidence of excessive wear
or scoring.

ND

AUTOMATIC TRANSMISSION 545RFE - SERVICE INFORMATION

21 - 745

1. Install new seals (1, 11) on the 2C and 4C pistons or in the piston retainers.

2. Lubricate all seals with Mopar

T

ATF +4 prior to installation.

3. Install the 4C piston (12) into the 4C retainer/bulkhead (13).

4. Position the 4C piston return spring (10) onto the 4C piston (12).

4C Retainer/Bulkhead Components

1 - SEAL

8 - REACTION PLATE

2 - 2C PISTON

9 - SNAP-RING

3 - PLATE

10 - RETURN SPRING

4 - DISC

11 - SEAL

5 - 2C BELLEVILLE SPRING

12 - 4C PISTON

6 - SNAP-RING

13 - 4C RETAINER/BULKHEAD

7 - SNAP-RING (SELECT)

21 - 746

AUTOMATIC TRANSMISSION 545RFE - SERVICE INFORMATION

ND

5. Using Spring Compressor 8250 (2) and a suitable

shop press (1), compress the 4C piston return
spring and install the snap-ring.
