BEARINGS-DIFFERENTIAL CASE

REMOVAL

1. Remove differential case (4).

2. Remove

differential

bearings

(3)

with

Puller

C-293-PA (1) and Adapters C-293-48 (2) and Plug
SP-3289 (5).

INSTALLATION

1. Install differential side bearings (3) with Installer

C-4340 (4) and Handle C-4171 (1).

2. Install differential case in axle.

3 - 100

REAR AXLE - 8 1/4

ND

GEAR-PINION/RING/TONE RING

REMOVAL

NOTE: The ring gear and pinion are serviced in a
matched set. Never replace one gear without
replacing the other matching gear.

1. Remove differential from the axle housing.

2. Mark the companion flange and propeller shaft for

installation alignment.

3. Disconnect propeller shaft from the companion

flange and tie propeller shaft to underbody.

4. Place differential case (1) in a suitable vise with

soft metal jaw protectors.

5. Remove ring gear (2) bolts from the differential

case.

6. Drive ring gear off the differential case with a soft

hammer (3).

7. Install bolts into two of the threaded holes in the

companion flange 180° apart.

8. Position Holder 6719 against the companion flange

and install a bolt and washer into one of the
remaining threaded holes. Tighten the bolts so the
Holder 6719 is held to the flange.

9. Hold companion flange with Holder 6719 and

remove companion flange nut and washer.

10. Remove the companion flange (1) with Remover

C-452 (2).

ND

REAR AXLE - 8 1/4

3 - 101

11. Remove pinion from housing with a soft hammer

(1).

12. Remove pinion seal with a pry tool or slide-ham-

mer mounted screw.

13. Remove oil slinger if equipped and front pinion

bearing.

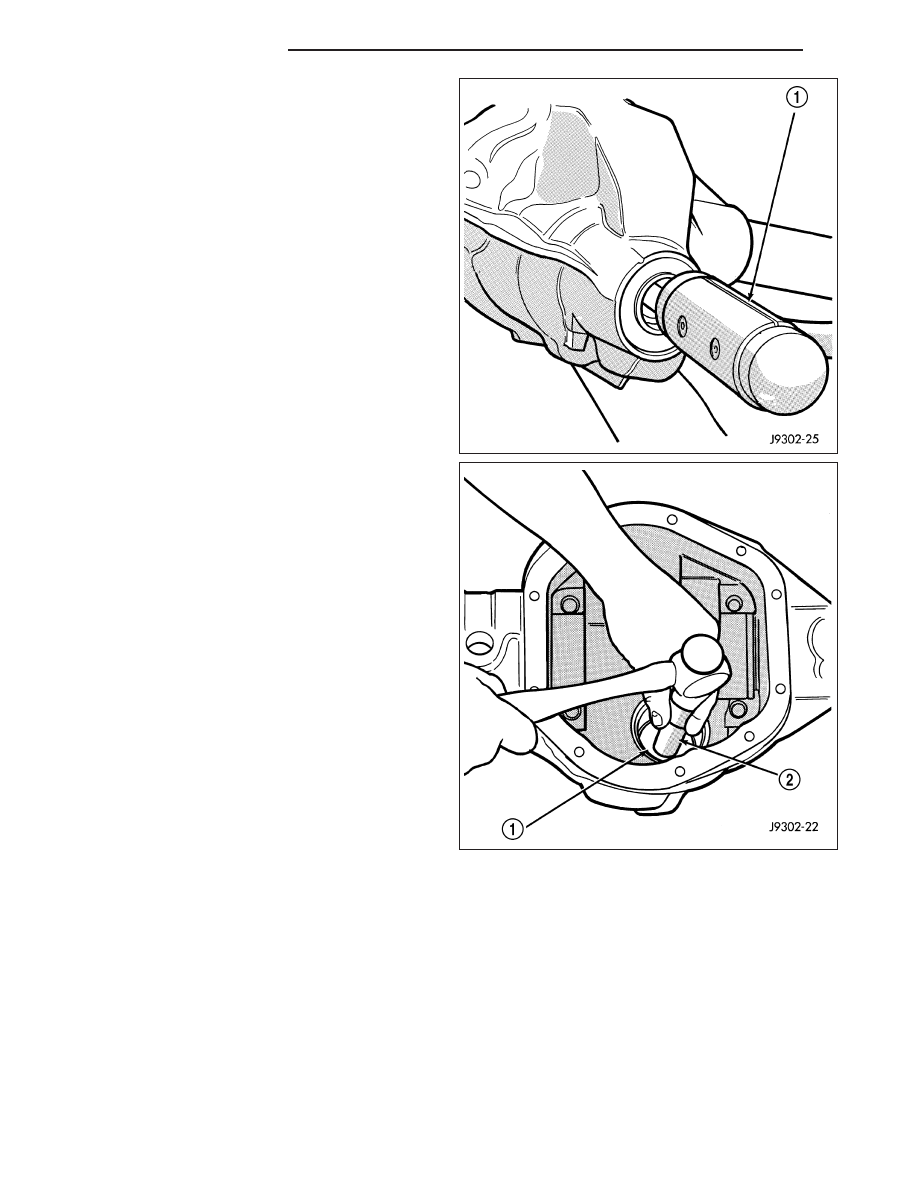

14. Remove front pinion bearing cup with Remover

C-4345 (1) and Handle C-4171 (2).

3 - 102

REAR AXLE - 8 1/4

ND

15. Remove rear bearing cup from housing with

Remover C-4307 (1) and Handle C-4171 (2).

16. Remove collapsible preload spacer (1).

ND

REAR AXLE - 8 1/4

3 - 103
