(2) Open hood and locate Power Distribution Cen-

ter forward of the left suspension tower (Fig. 3).

(3) Remove cover from the center and pull the

Headlamp Close Relay (Fig. 4) to keep the headlamp
doors from closing.

(4) Turn headlight switch OFF.
(5) Remove two grill mounting screws and remove

grill assembly (Fig. 5).

(6) Spring tension must be relieved from the head-

lamp doors before removing headlamp motor torsion
bar clips. Locate the thumb wheel on bottom of head-
lamp motor (Fig. 6). Rotate thumb wheel approxi-
mately six to seven turns clockwise to relieve all
tension.

(7) Remove torsion bar anchor clip (Fig. 7).
(8) Slide torsion bar sleeve over the torsion bar

(Fig. 8).

(9) Remove three clips retaining turn signal lamp

shield to body (Fig. 9), and remove shield.

(10) Remove two screws retaining headlamp cover

to headlamp cover bracket (Fig. 10).

(11) Remove outer headlamp.
(12) Remove outer pivot screw (Fig. 11).
(13) Remove E-clip and door crank screw (Fig. 12).
(14) Remove three bolts retaining cam pivot to

body and remove cam pivot (Fig. 11).

(15) Remove Headlamp door assembly.

INSTALLATION

Reverse the preceding operation. Before installing

torsion bar clips, the holes in the torsion bars, tor-
sion bar sleeves and headlamp door cam pivots must
be in alignment. Refer to Aligning Headlamp Doors.

HEADLAMP DRIVE MOTOR—AY BODY

REMOVAL

(1) Open headlamp doors. Refer to Headlamp Door

paragraph for instructions.

(2) Remove grill mounting screws and remove grill

assembly (Fig. 5).

(3) Spring tension must be relieved from headlamp

doors before removing the headlamp motor torsion
bar clips. Locate the thumb wheel on bottom of the
headlamp motor (Fig. 6). Rotate thumb wheel ap-
proximately six to seven turns (clockwise) to relieve
all tension.

(4) Remove both torsion bar anchor clips (Fig. 7).
(5) Slide torsion bar sleeves over the torsion bar

(Fig. 8).

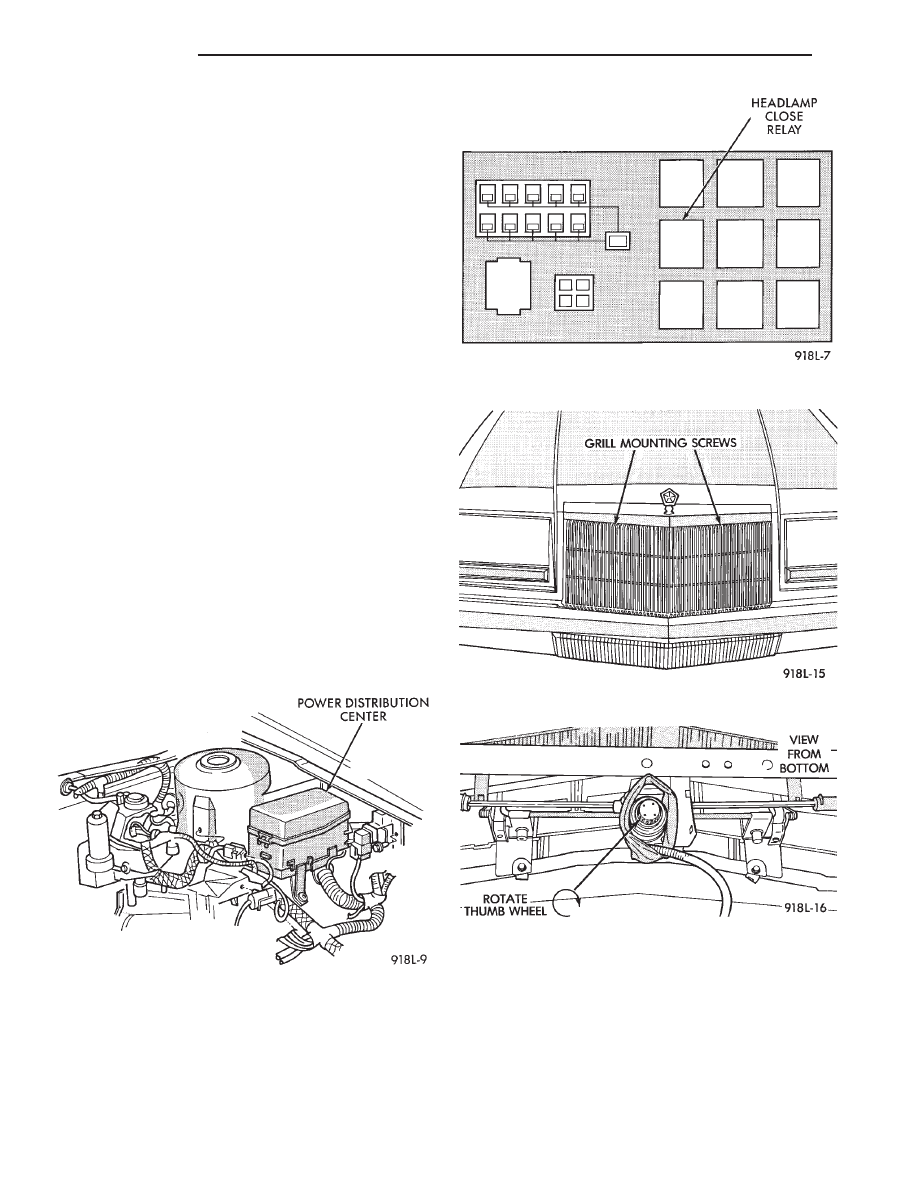

Fig. 3 Power Distribution Center

Fig. 4 Headlamp Close Relay

Fig. 5 Grill

Fig. 6 Headlamp Motor—Bottom View

8L - 30

LAMPS

Ä

(6) Disconnect wire connector from motor.
(7) Remove motor mounting bolts (Fig. 11).

(8) Slide torsion bar through the headlamp motor

(Fig. 13) and remove headlamp motor.

INSTALLATION

Reverse the preceding operation. Before installing

torsion bar clips, the holes in the torsion bars, tor-
sion bar sleeves and headlamp door cam pivots must
be in alignment.

HEADLAMP DOOR ALIGNMENT

Door stop adjustment screws, and a movable cam

pivot are used to adjust and align the headlamp
doors.

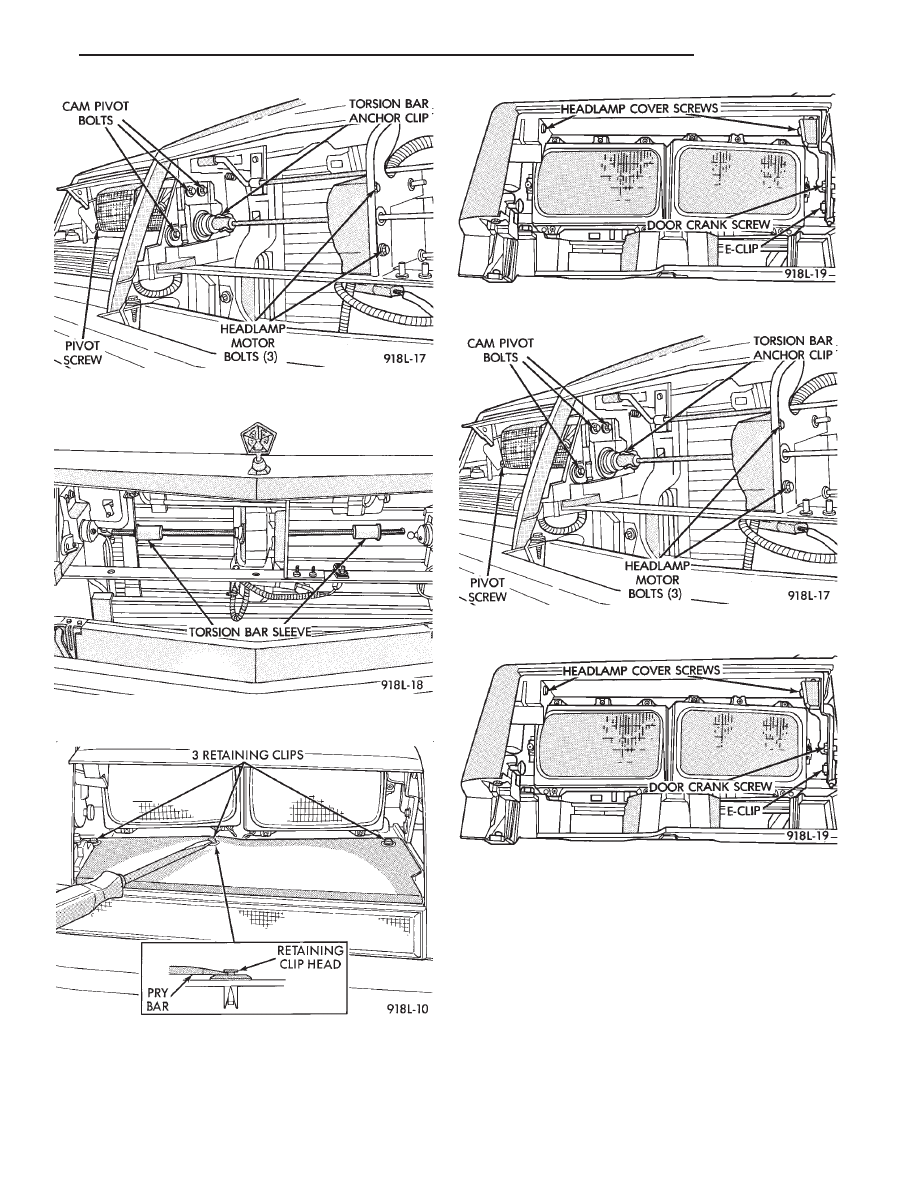

Fig. 9 Front Turn Signal Lamp Shield

Fig. 10 Headlamp Cover/Cover Pivot Bracket

Fig. 7 Torsion Bar Anchor Clips

Fig. 8 Torsion Bar Sleeves

Fig. 11 Outer Pivot Screw

Fig. 12 Headlamp Pivot E-Clip and Crank Screw

Ä

LAMPS

8L - 31

Loosening the cam pivot bolts (Fig. 14) will allow

an up/down or in/out adjustment of the headlamp
doors.

The stop screws (Fig. 14) are also used to achieve

proper tolerances.

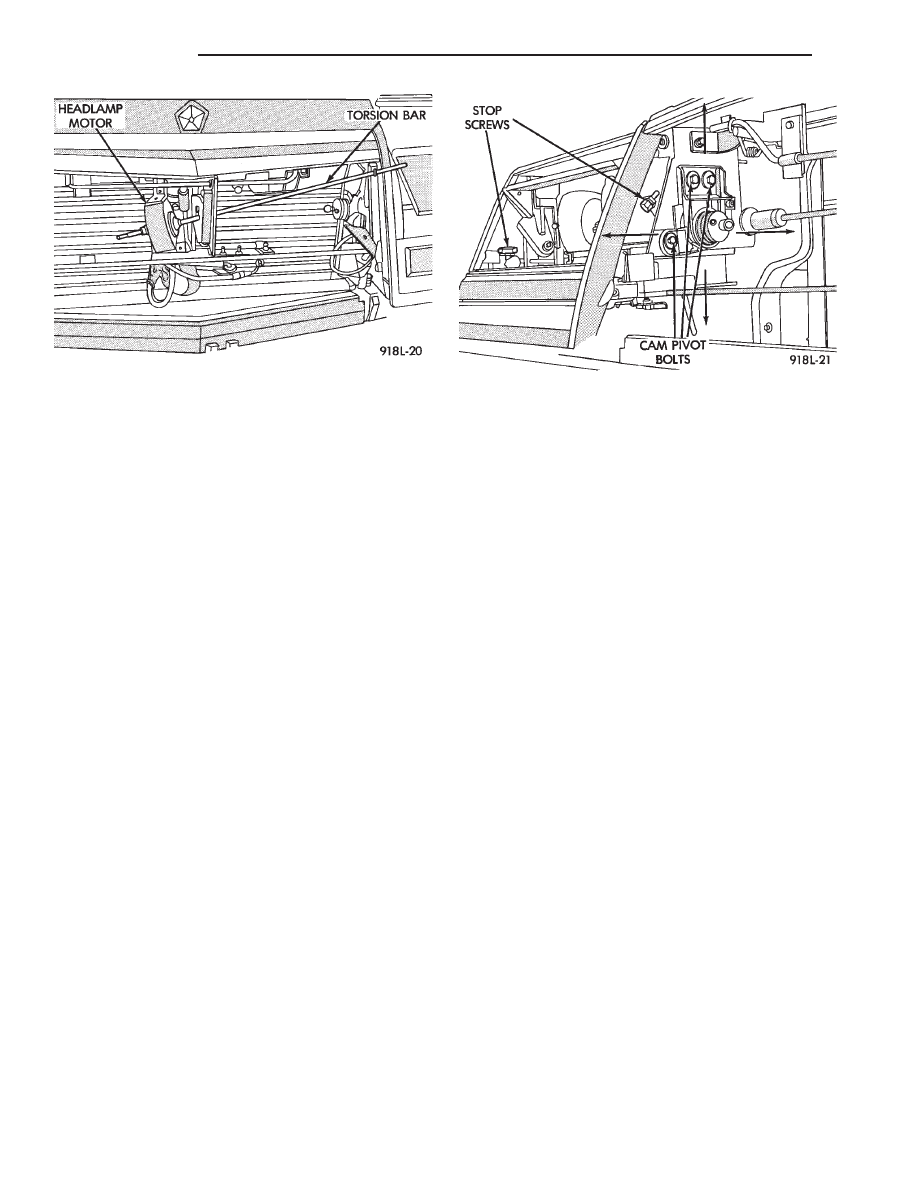

Fig. 13 Headlamp Motor

Fig. 14 Cam Pivot Adjustment

8L - 32

LAMPS

Ä

ILLUMINATED ENTRY SYSTEM

INDEX

page

page

Body Controller Computer—AC, AG, AJ and

AY-Body

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Diagnostic Procedures—AA-Body

. . . . . . . . . . . . 33

Diagnostic Procedures—AC, AG, AJ and AY-Body . 33
General Information

. . . . . . . . . . . . . . . . . . . . . . . 33

Illuminated Entry Module—AA-Body

. . . . . . . . . . . 34

GENERAL INFORMATION

AA-BODY

The Illuminated Entry System (on AA Body) actu-

ates the interior courtesy and/or dome lamps (except
for the illuminated ignition switch) by lifting either
front door exterior handle.

Lamp illumination is terminated 35 seconds (

6 8

seconds later when battery voltage is normal), or by
turning the ignition switch to the run position,
whichever occurs first. When testing the system, all
vehicle doors must be closed to prevent the door jam
switches from activating the courtesy/dome lamps.

Front door handle switches (Fig. 1), and the Illumi-

nated Entry Module (located behind and above the
glove box (Fig. 2) are used to control the system.

Depending on vehicle options, as many as six dif-

ferent electrical components/relays are located above
the glove box. The Illuminated Entry Module will be
the one mounted the closest to the outside of the in-
strument panel. The Module bracket is also used to
commonly mount the Power Door Lock Inhibitor Re-
lay, if equipped.

Service procedures for door related components can

be found in Group 23, Body.

AC, AG, AJ OR AY BODY

The Illuminated Entry System (AC, AG, AJ or AY

Body) actuates the interior courtesy and/or dome

lamps (except illuminated ignition switch) by lifting
either front door exterior handle. Activation can also
be accomplished with the remote keyless entry sys-
tems hand held module, if equipped.

Lamp illumination is terminated 30 seconds (

6 2

seconds) later, or by turning the ignition switch to
the run position, whichever occurs first. When test-
ing this system, all vehicle doors must be closed to
prevent the operation of the courtesy/dome lamps.

Front door handle switches (Fig. 1), and the Body

Controller (Fig. 3 ) are used to control the system.

Service procedures for door related components can

be found in Group 23, Body.

DIAGNOSTIC PROCEDURES—AA-BODY

For diagnostics and wiring schematics, refer to:

• The Illuminated Entry Diagnosis—AA-Body chart
in this section.
• The Wiring Diagrams Manual.

• Fig. 4 and 5.

DIAGNOSTIC PROCEDURES—AC, AG, AJ AND
AY-BODY

For diagnostics and wiring schematics, refer to:

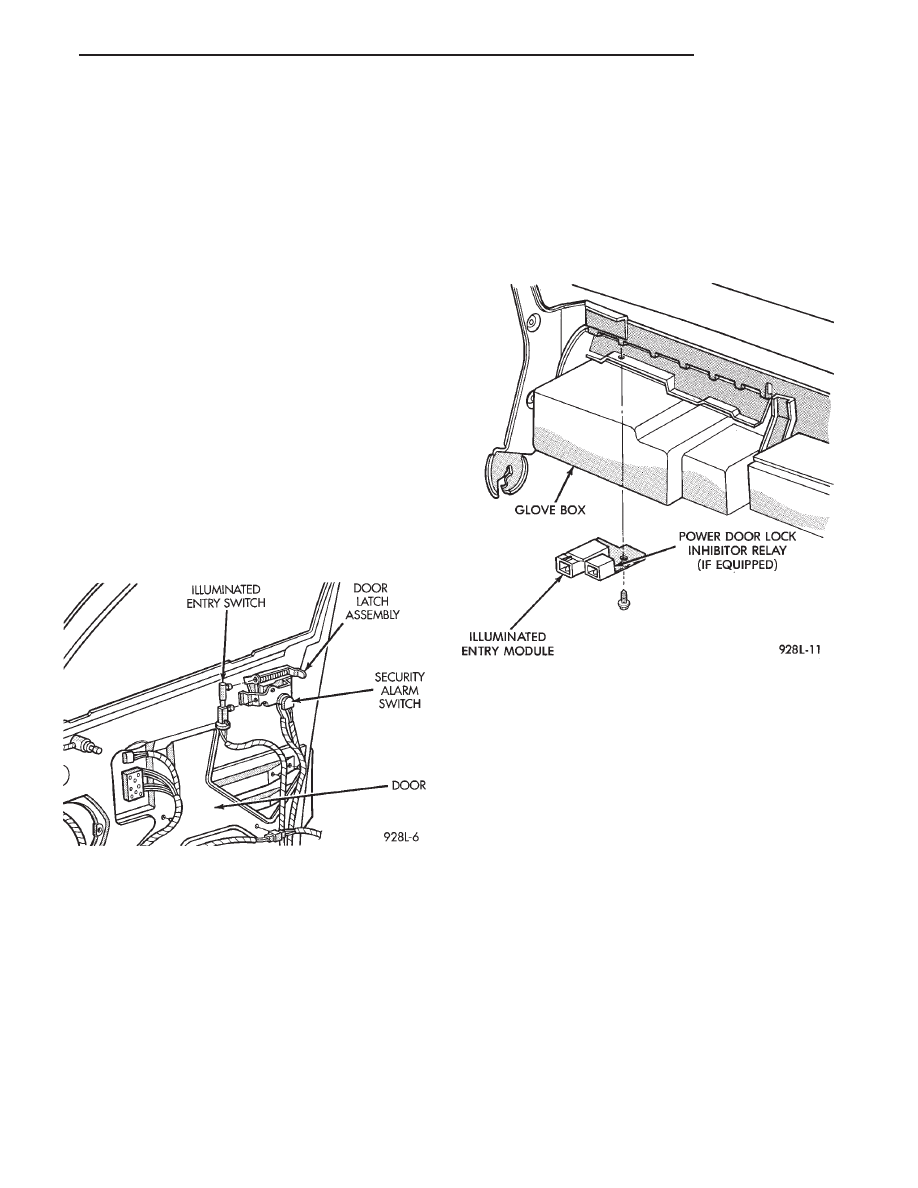

Fig. 1 Illuminated Entry Door Switches—Typical
