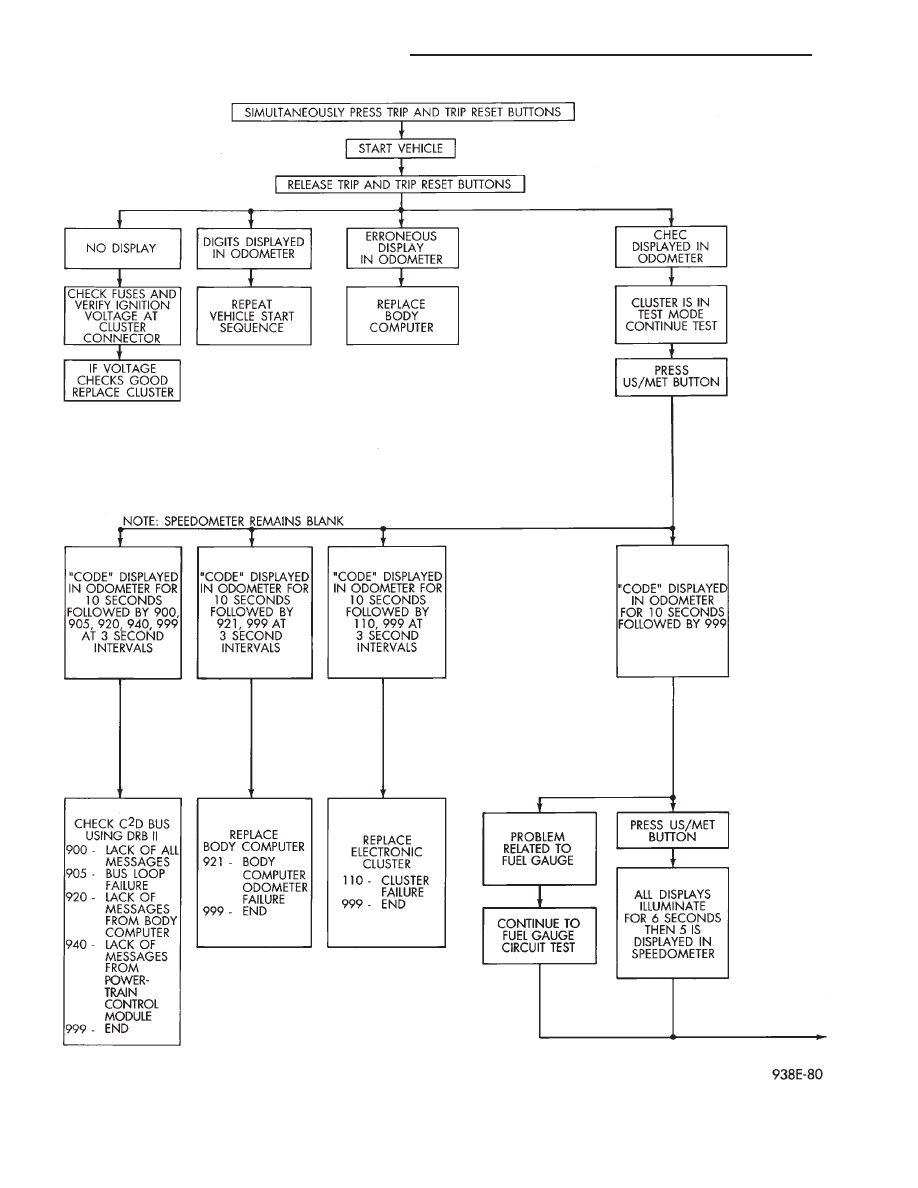

Fig. 24 Electronic Cluster Self-Diagnostic Test

8E - 52

INSTRUMENT PANEL AND GAUGES

Ä

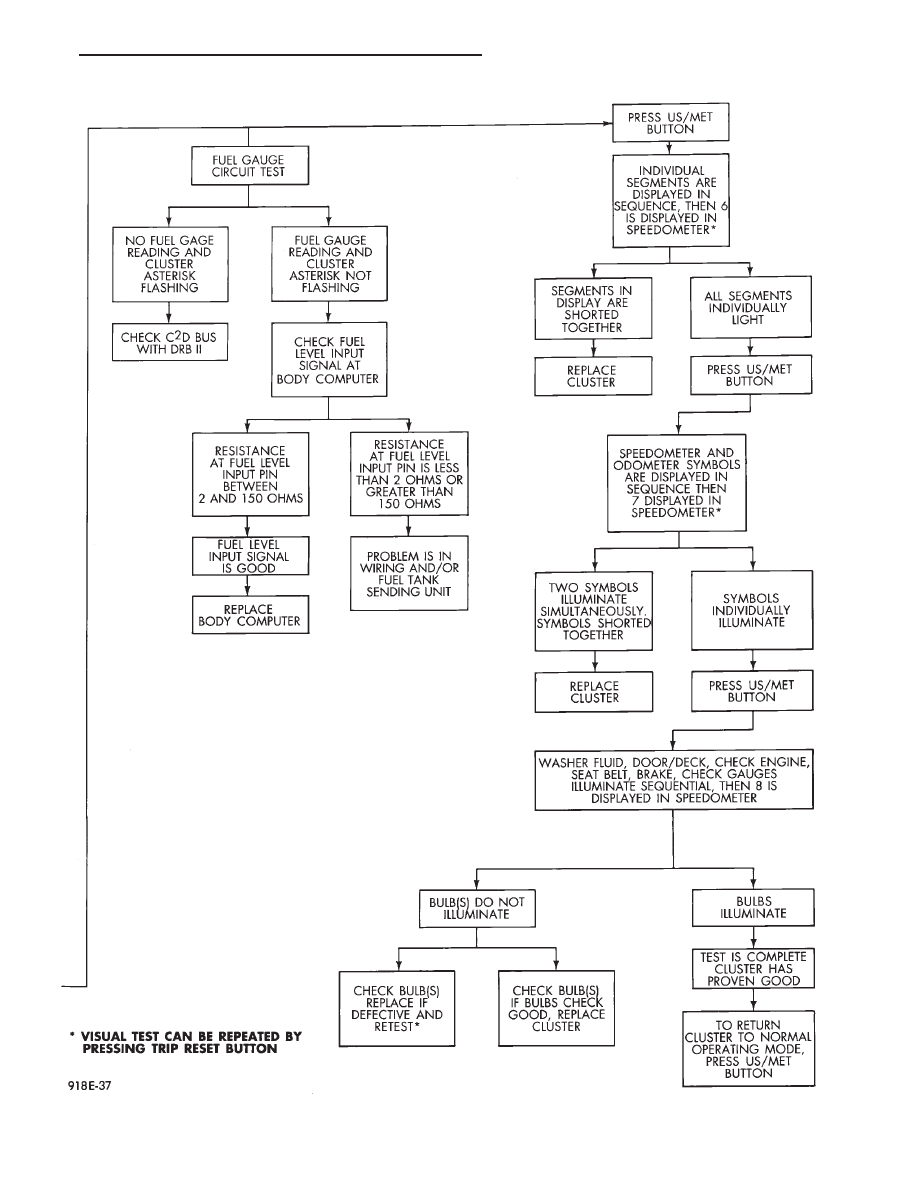

Fig. 25 Electronic Cluster Self-Diagnostic Test—Continued

Ä

INSTRUMENT PANEL AND GAUGES

8E - 53

INSTALLATION

(1) Latch switch linkage in the up position.
(2) Insert dimmer shaft into dimmer knob while

aligning switch in to switch pod assembly.

(3) Install switch attaching screws.
(4) Unlatch linkage and install onto push buttons.
(5) Operate all switch modes for correct operation.
(6) Install turn signal switch.
(7) Reconnect wiring for turn signal switch, mak-

ing sure wire is properly clipped into position.

(8) Place together the inner and outer bezels. In-

stall five inner switch pod panel screws and three
screws from underneath the switch pod.

(9) Install turn signal lever by pushing straight

into switch assembly.

(10) Install switch pod assembly.

LOWER STEERING COLUMN COVER
REMOVAL

(1) Remove screws along top edge of cover.
(2) Remove screw at each lower corner of cover.

(3) Remove cover from underneath over column

cover.

(4) For installation reverse above procedures.

GLOVEBOX MODULE REMOVAL

(1) Disconnect battery negative cable and isolate

or remove fuse #26 prior to removing switch or wires
may short to ground.

(2) Remove cowl side trim panel.
(3) Remove screws at right end of glovebox and

lower corners.

(4) Open glovebox, remove light and disconnect

wiring.

(5) Remove five screws along top of glovebox frame

and screw at each lower corner.

(6) Remove glovebox assembly.
(7) For installation reverse above procedures.

CONCEALED HEADLAMP MODULE REMOVAL

(1) Remove left under panel silencer.
(2) Slide module off bayonet bracket while disen-

gaging spring retainer.

(3) Disconnect wiring terminal.
(4) For installation reverse above procedures.

HOOD RELEASE REMOVE

(1) Remove lower column cover.
(2) Remove screws on fuse block and move aside.
(3) Remove screws on hood release assembly to re-

move.

(4) For installation reverse above procedures.

AIR CONDITIONING CONTROL REMOVE

(1) Remove center stack bezel.
(2) Remove two control mounting screws (Fig. 28

and 29).

(3) Slide control rearward, disconnect cable, vac-

uum harness, and electrical wiring. With automatic
temperature control, disconnect wiring connector; be-
ing careful not to break off locking tab.

(4) For installation reverse above procedures.

Fig. 26 Switch Pod Assembly

Fig. 27 Headlamp Multi-Function Switch

Fig. 28 A/C Control

8E - 54

INSTRUMENT PANEL AND GAUGES

Ä

AUTOMATIC TEMPERATURE CONTROL LAMP
REMOVAL

(1) Remove automatic temperature control from in-

strument panel.

(2) Remove top cover screw and unsnap cover from

control (Fig. 30).

(3) Remove four screws that connect computer

housing to the button housing.

(4) Unsnap the button housing from the computer

housing.

(5) Remove lamps by turning in a counter clock-

wise direction and install lamps by turning in a
clockwise direction.

(6) For

installation

reverse

above

procedures.

When finish perform ATC system function test.

GLOVE BOX LAMP AND SWITCH REMOVAL

(1) Disconnect battery negative cable and isolate

or remove fuse #26 prior to removing switch or wires
may short to ground.

(2) Open glove box door.

(3) Remove lamp and test. If bad replace lamp. If

OK proceed to step 3.

(4) Carefully pry switch from its mounting surface

with tip of a small pry bar.

(5) Remove switch from glove box and disconnect

electrical leads and test for battery voltage and
ground.

(6) If OK test switch for continuity. If bad replace

switch.

(7) For installation reverse above procedures.

ENGINE COMPARTMENT NODE

The Engine Compartment Node is a microcomputer

controlled unit which informs the EVIC overhead
console via the CCD bus of outside temperature, com-
pass direction and the following warning messages:
• Brake Fluid

• Low Coolant Level

• Low Engine Oil Level

The Engine Compartment Node is located behind

the front bumper reinforcement.

For complete diagnostic procedures for the Engine

Compartment Node, refer to the AG and AJ Body Di-
agnostic Procedures Manual.

TRAVELER/EVIC REMOVAL

To test Traveler/EVIC, refer to AG, AJ Body Diag-

nostic Procedure.

(1) Remove cluster stack bezel.
(2) Remove three screws and disconnect wiring

connector.

(3) For installation reverse above procedures.

BEZEL WITH/WITHOUT MESSAGE CENTER
REMOVAL

(1) Use a straight edge tool to pry out one end of

the message center and continue to disengage six
clips along the length of the message center.

(2) Remove the message center and disconnect the

wiring.

(3) For installation reverse the above procedures.

CONSOLE SWITCH PLATE/CUBBY BOX
REMOVAL

(1) Pry up edge of switch plate or cubby box.
(2) Disconnect wiring terminal to switch plate if so

equipped.

(3) For installation reverse above procedures.

CIGAR LIGHTER REMOVAL

(1) Remove center bezel.
(2) Remove two center console attaching screws.
(3) Remove ash receptacle/cup holder.
(4) Remove two screws underneath ash receptacle/

cup holder.

(5) Remove ash receiver/bezel.
(6) Disconnect wiring connectors from lighter re-

ceptacle.

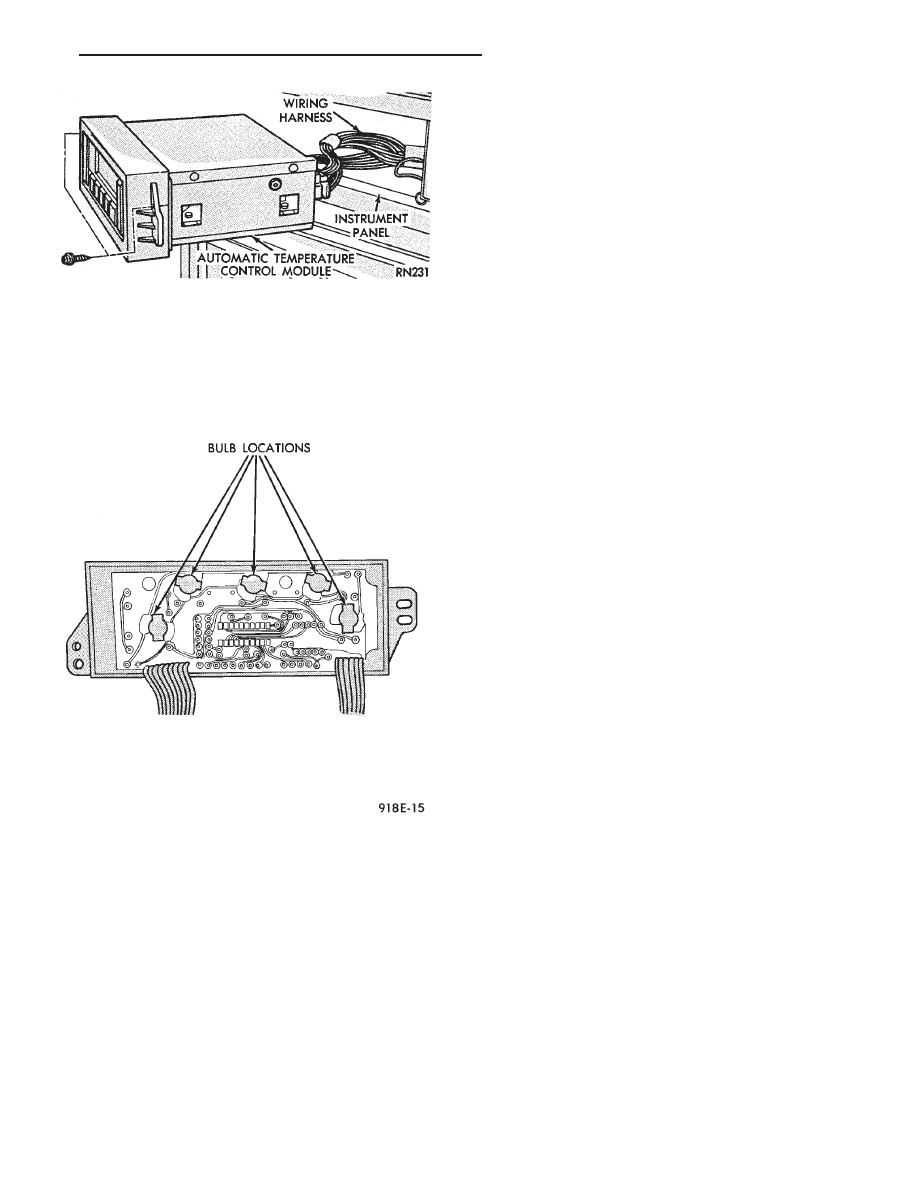

Fig. 29 Automatic Temperature Control

Fig. 30 Automatic Temperature Control Lamp
