ELECTRONIC AUTOMATIC TRANSAXLE
VEHICLE SPEED SENSOR REPLACEMENT

The output vehicle speed sensor is located to the

left of the manual shift lever.

(1) Raise and support vehicle on safety stands.
(2) Remove vehicle speed sensor (Fig. 31).

(3) For installation, reverse above procedures.

VEHICLE SPEED SENSOR TEST

For testing of the vehicle speed sensor and related

components refer to the Powertrain Diagnostics Test
Procedure Manual.

TACHOMETER DRIVE MODULE
REPLACEMENT

(1) Remove cluster assembly. Refer to Cluster As-

sembly Replacement.

(2) Pull tachometer drive module from printed cir-

cuit board (Fig. 32).

(3) For installation reverse above procedures and

use care when aligning module to printed circuit
board.

LOW FUEL WARNING MODULE
REPLACEMENT

(1) Remove cluster assembly. Refer to Cluster As-

sembly Replacement.

(2) Pull low fuel relay from printed circuit board

(Fig. 32).

(3) For installation reverse above procedure. Use

care when aligning module to printed circuit board.

GAUGE ALERT MODULE REPLACEMENT

(1) Remove cluster assembly. Refer to Cluster As-

sembly Replacement.

(2) Pull gauge alert module from printed circuit

board (Fig. 33).

(3) For installation reverse above procedures. Use

care when aligning module to printed circuit board.

CLUSTER LAMP REPLACEMENT

(1) Remove cluster, radio and rear window defog-

ger bezels.

(2) Remove cluster. Refer to Cluster Assembly Re-

placement.

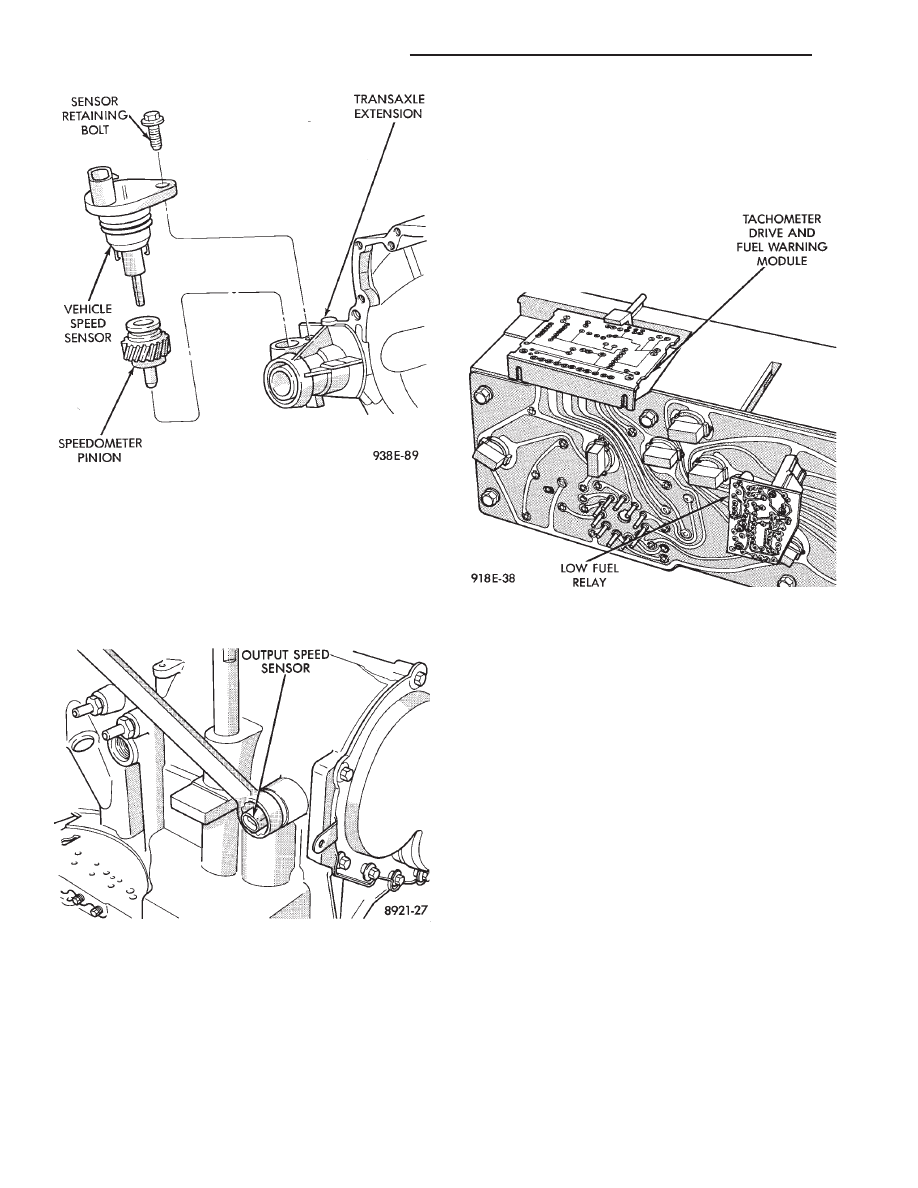

Fig. 30 Vehicle Speed Sensor and Speedometer

Pinion

Fig. 31 Vehicle Speed Sensor Removal

Fig. 32 Tachometer Drive and Low Fuel Warning

Module

8E - 12

INSTRUMENT PANEL AND GAUGES

Ä

(3) Remove lamp sockets as necessary by turning

them counterclockwise (Fig. 34 and 35).

PRINTED CIRCUIT BOARD REPLACEMENT

(1) Remove cluster assembly.
(2) Remove tachometer drive module, low fuel re-

lay and gauge alert module (Fig. 32).

(3) Remove all cluster lamps.
(4) Remove mounting screws securing printed cir-

cuit board to cluster housing (Fig. 34).

(5) For installation reverse above procedures.

ELECTRONIC CLUSTER

SELF DIAGNOSTIC SYSTEM

The electronic clusters (Fig. 36) have an internal

diagnostics routing to isolate problems within the
cluster or sending units.

Using the cluster Self-Diagnostic Test will deter-

mine whether problem is within cluster or outside of
cluster (Fig. 37 and 38).

Successful completion of the SELF DIAGNOSTIC

TEST indicates that the problem is in the connectors
or sensors outside of the module. Refer to Fig. 39 for
terminal listing.

CONDITION: CLUSTER DISPLAYS DO NOT
ILLUMINATE AFTER VEHICLE IS STARTED

PROCEDURE

(1) Check fuses and verify battery and ignition

voltage at cluster connector.

(2) Check ground from cluster connector to instru-

ment panel ground stud.

(3) Check lamps, replace if necessary.

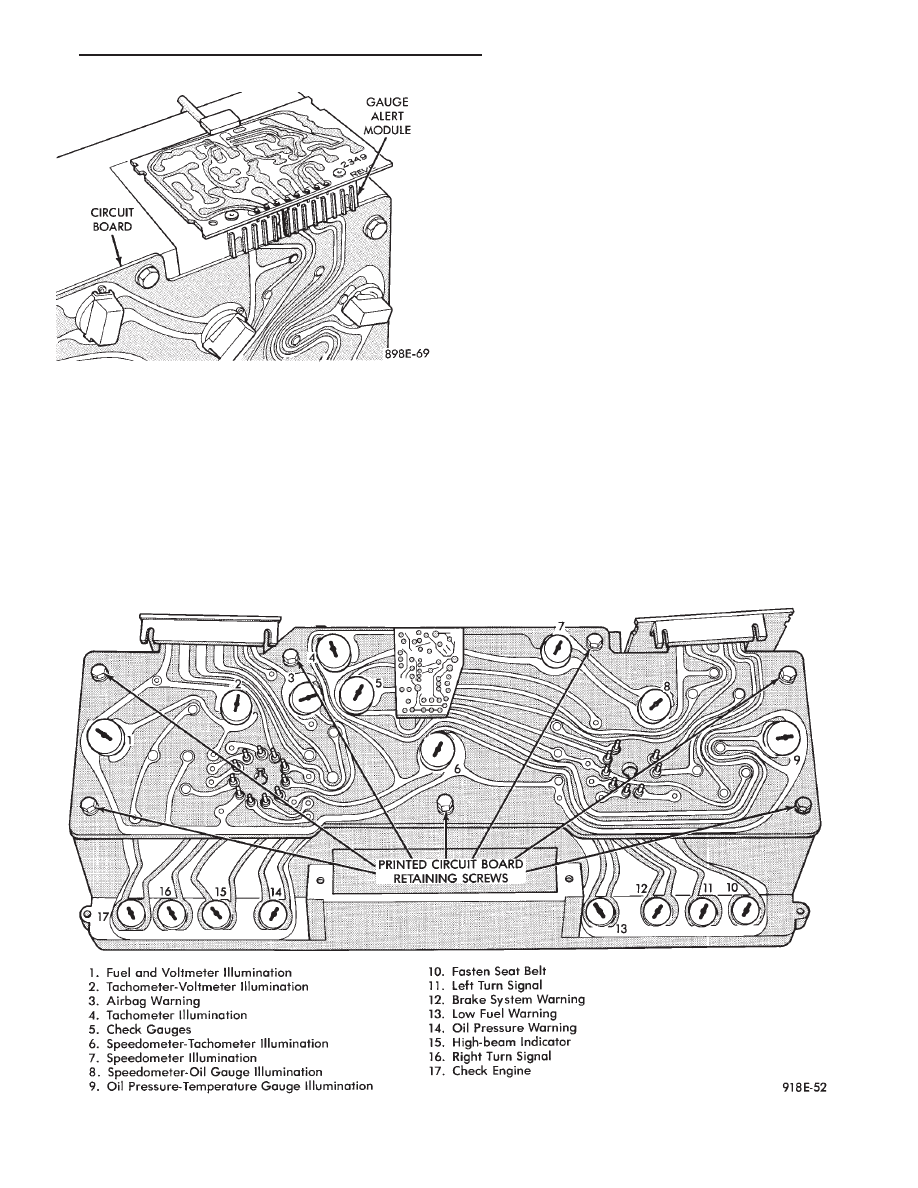

Fig. 34 Mechanical Cluster Lamp Location

Fig. 33 Gauge Alert Module

Ä

INSTRUMENT PANEL AND GAUGES

8E - 13

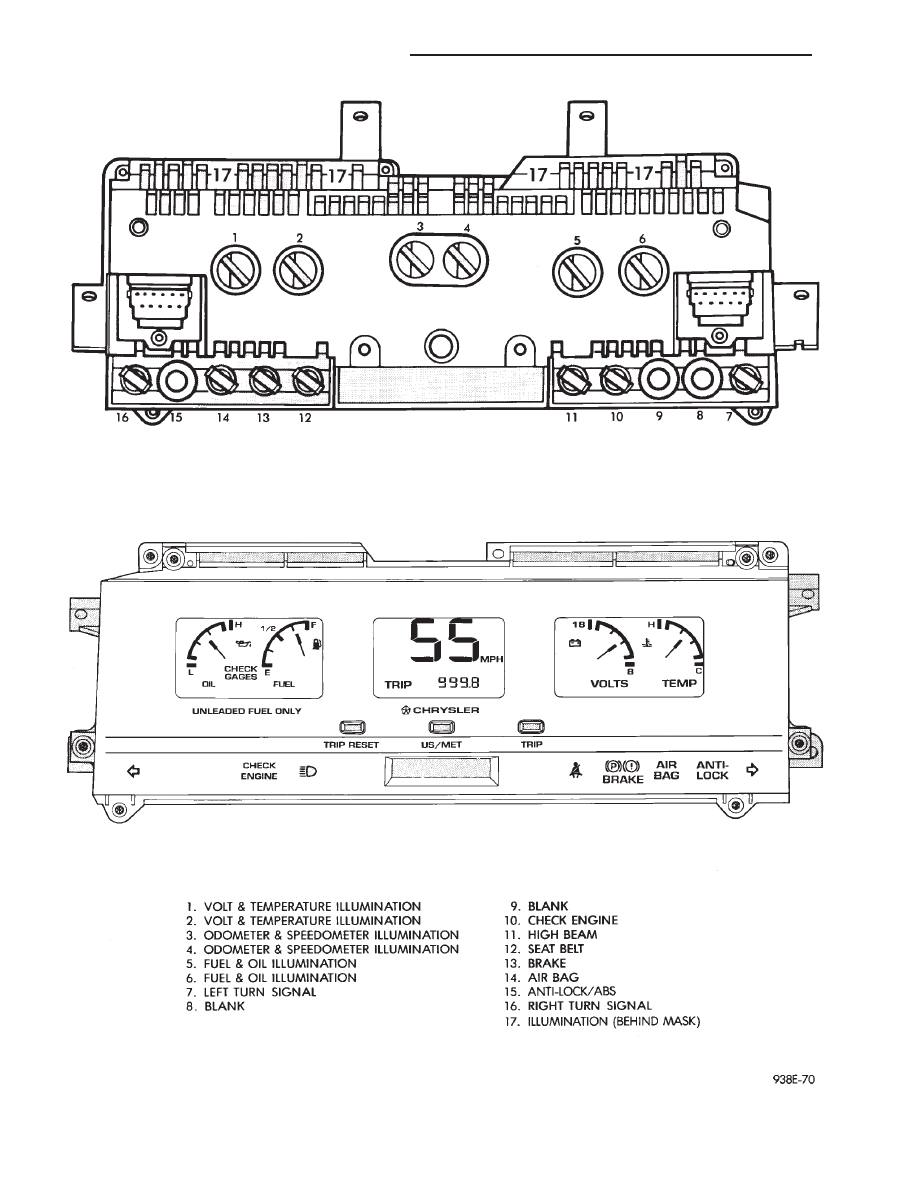

Fig. 35 Electronic Cluster Lamp Location

8E - 14

INSTRUMENT PANEL AND GAUGES

Ä

CONDITION: SPEEDOMETER AND ODOMETER
ARE INOPERATIVE OR OPERATES
INTERMITTENTLY

PROCEDURE

Check for defective vehicle speed sensor wiring.

CONDITION: OIL GAUGE, FUEL GAUGE,
TEMPERATURE GAUGE, OR VOLTAGE GAUGE
INOPERATIVE

PROCEDURE

Check for defective sending unit or wiring:

(a) Sending units and wiring can be checked by

grounding the connector leads, at the sending unit,
in the vehicle.

(b) With the ignition in the ON position, a

grounded input will cause the oil, fuel, or temper-
ature gauge to read maximum.

CONDITION: CLUSTER DISPLAY DOES NOT
DIM WHEN HEADLAMP SWITCH IS
ACTIVATED AND RHEOSTAT ROTATED

PROCEDURE

(1) Check fuses in headlamp circuit.
(2) Check for loose connections or defective wiring

from headlamp switch to the cluster.

(3) Check for defective headlamp switch.
(4) The electronic instrument cluster requires both

a marker feed and illumination feed to operate cor-
rectly.

SWITCH AND PANEL COMPONENT SERVICE

HEADLAMP/FOG LAMP SWITCH
REPLACEMENT

(1) Remove cluster bezel (Fig. 40).
(2) Remove three screws securing headlamp switch

mounting plate to base panel (Fig. 41).

(3) Pull headlamp/fog lamp switch mounting plate

rearward. Disconnect wiring connectors from head-
lamp switch and fog lamp switch pigtail (Fig. 42).

(4) Remove knob and stem by depressing button on

bottom of the switch (Fig. 43).

(5) Snap-out escutcheon.
(6) Remove fog lamp switch from escutcheon.
(7) Remove nut that attaches headlamp switch to

mounting plate (Fig. 44).

(8) For installation reverse above procedures.

FOG LAMP SWITCH TEST

(1) Remove the fog lamp switch from mounting lo-

cation.

(2) Disconnect the wiring harness from the switch

pigtail.

(3) Using a Ohmmeter, test for continuity between

the terminals of the switch pigtail (Fig. 45).

(4) If not OK, replace switch.

LOWER STEERING COLUMN COVER
REPLACEMENT

(1) Disconnect park brake release rod from park

brake.

(2) Remove fuse box access door and remove screw

from lower column cover (Fig. 46).

(3) Remove screws from lower cover, four across

the top and two on bottom.

(4) Remove lower steering column cover.
(5) For installation reverse above procedures.

LEFT LOWER INSTRUMENT PANEL SILENCER
REPLACEMENT

(1) Remove screws from front of silencer (Fig. 47).
(2) Remove push nut.
(3) Remove silencer.
(4) For installation reverse above procedures.

RIGHT LOWER INSTRUMENT PANEL
SILENCER REPLACEMENT

(1) On floor shift vehicles, remove console assem-

bly and center brace bracket.

(2) On column shift vehicles, remove center brace

bracket.

(3) Remove screws from front of silencer (Fig. 47).
(4) Remove three push nuts from rear of silencer.
(5) Remove lower right silencer.
(6) For installation reverse above procedures.

GLOVE BOX ASSEMBLY REPLACEMENT

(1) Disconnect battery negative cable and isolate

or remove fuse #2 prior to removing switch or wires
may short to ground.

(2) Open glove box door and disconnect check

strap.

(3) Remove glove box light and switch by squeez-

ing retaining tabs from behind switch mount and
slide rearward. Disconnect wiring connectors.

(4) Remove 11 screws from glove box assembly

(Fig. 48).

(5) Remove glove box assembly.

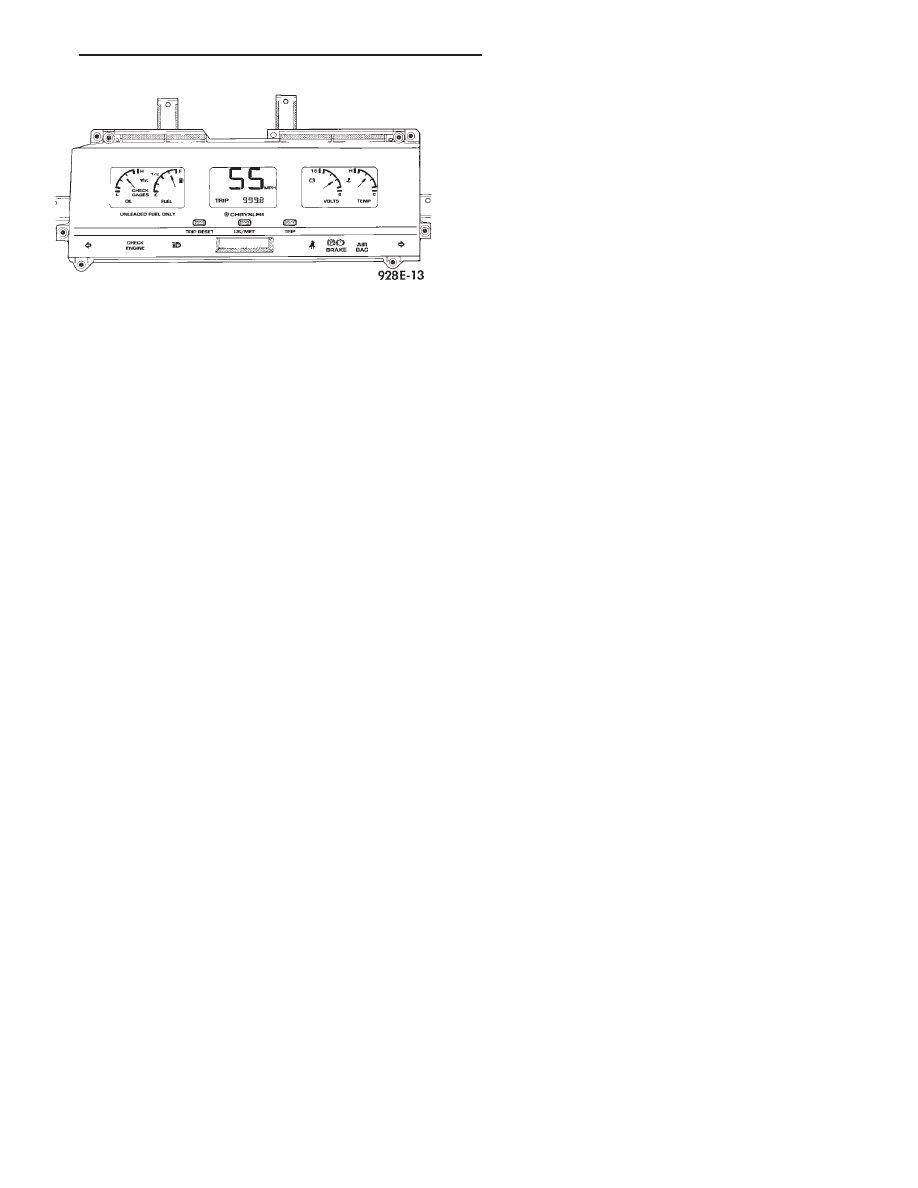

Fig. 36 Electronic Cluster
