(2) Disconnect parking brake cable from brake

shoe lever.

(3) Using an aircraft type hose clamp compress re-

tainers on end of cable housing and start cable out of
retaining hole in the adapter. Remove clamp when
retainers are free of mounting hole in the adapter
(Fig. 6).

(4) Remove clip from parking brake cable at

hanger bracket and pull cable away from trailing
arm.

REAR PARKING BRAKE CABLE INSTALLATION

DRUM BRAKES (AA, AC, AP, AY BODY)

(1) Route parking brake cable assembly through

trailing arm and hanger bracket.

(2) Install parking brake cable retaining clip.
(3) Install parking brake cable into rear brake sup-

port plate. Be sure all retainers are expanded around
mounting hole in brake support plate, and then con-
nect parking brake cable end to brake shoe lever.

(4) Insert forward end of parking brake cable into

connector.

(5) Install brake drum, and wheel and tire assem-

bly.

DRUM BRAKES (AG & AJ BODY)

(1) Route each parking brake cable assembly

through trailing arm and mounting bracket.

(2) Install parking brake cable retaining clip.
(3) Install parking brake cable into rear brake sup-

port plate. Be sure the retainers are expanded
around mounting hole in the brake support plate and
connect parking brake cable end to brake shoe lever.

(4) Insert forward end of parking brake cable into

floor pan of vehicle. Then connector park brake cable
to equalizer at park brake hand lever.

(5) Install brake drum, and wheel and tire assem-

bly.

DISC BRAKES (AA, AC, AP, AY BODY)

(1) Route parking brake cable assembly through

trailing

arm

and

parking

brake

cable

hanger

bracket.

(2) Install parking brake cable to hanger bracket

retaining clip.

(3) Install parking brake cable into rear brake

adapter. Be sure all cable retainers on parking brake
cable are expanded around mounting hole in adapter
and connect cable end to brake shoe lever.

(4) Insert forward end of cable into connector.
(5) Adjust parking brake shoe diameter to 171 mm

(6.75 inch).

(6) Install rear braking disc, caliper assembly and

wheel and tire assembly.

DISC BRAKES (AG & AJ BODY)

(1) Route each individual parking brake cable as-

sembly through trailing arm and parking brake ca-
ble mounting bracket.

(2) Install

parking

brake

cable

to

mounting

bracket retaining clip.

(3) Install parking brake cable into rear disc brake

adapter. Be sure all cable retainers on parking brake
cable are expanded around mounting hole in adapter,
and then connect cable end to brake shoe lever.

(4) Insert forward end of parking brake cable into

floor pan of vehicle. Then connector park brake cable
to equalizer at park brake hand lever.

(5) Adjust parking brake shoe diameter to 171 mm

(6.75 inch).

(6) Install rear braking disc, caliper assembly and

wheel and tire assembly.

REMOVING PARKING BRAKE FRONT CABLE (AA,
AC, AP, AY BODY)

(1) Loosen parking brake cable adjusting nut un-

der car. Disengage front cable from intermediate ca-
ble connector (Fig. 2).

(2) Remove park brake cable retaining clip from

floor pan of vehicle.

(3) Lift floor mat for access to floor pan.
(4) Remove floor pan seal.
(5) Pull parking brake cable strand end forward

and disconnect from foot lever clevis. Separate park-
ing brake cable from parking brake foot lever and
bracket on body rail.

(6) Pull parking brake cable assembly through

hole in floor pan and up into vehicle.

INSTALLING PARKING BRAKE FRONT CABLE (AA,
AC, AP AY Body)

(1) Insert parking brake cable housing retainers

into hole in rail bracket and parking brake foot lever
assembly (Fig. 2).

(2) Feed parking brake cable end through holes in

floor pan and rail bracket, from the interior of the
vehicle.

(3) Install floor pan seal.
(4) Engage parking brake cable strand end in foot

lever clevis. Seat cable ends in parking brake assem-
bly and parking brake cable rail bracket.

(5) Replace floor mat.
(6) Attach park brake cable retaining clip to floor

pan of vehicle.

(7) Engage rear parking brake cable end to inter-

mediate cable connector.

(8) Adjust service and parking brakes.

5 - 62

BRAKES

Ä

PARKING BRAKE HAND LEVER ASSEMBLY
REMOVAL AND INSTALLATION

REMOVAL (AG AND AJ BODY)

Remove ash receiver or courtesy light from rear of

console. Remove carpet from sides of console. Remove
parking brake trim cover from passenger side of con-
sole (pulls off).

Load and lockout parking brake self adjuster (Fig.

6). Disconnect rear cables from equalizer bracket.

Remove the 3 hold down nuts and remove hand le-

ver assembly through opening created by removing
console trim cover. Passenger seat might have to be
removed. Also, if metal tab at bottom of console pre-
vents removal of hand brake assembly, bend tab out
of the way. (Bend the tab back to original position af-
ter R & R of hand brake).

INSTALLATION (AG AND AJ BODY)

Install hand lever assembly through side opening

in console and bolt into place.

Connect rear parking brake cables to equalizer.
Adjust parking brakes.
Install console trim cover, carpet, passenger seat

and rear ash receiver or courtesy light.

REMOVAL AND INSTALLATION PARKING BRAKE
SHOES

ALL WITH REAR DISK BRAKES

(1) Remove rear disc brake caliper assembly from

adapter and braking disc (See Disc Brake Shoe Re-
moval).

(2) Remove rear braking disc from rear hub (See

Removing Braking Disk).

(3) Remove grease cap.
(4) Remove cotter pin, lock nut, hub bearing re-

taining nut, and washer.

(5) Remove hub and bearings.(See Wheel Bearing

Section)

(6) Remove forward brake shoe assembly hold

down clip (Fig. 1).

(7) Turn parking brake, brake shoe adjuster wheel

until adjuster is at shortest length.

(8) Remove the parking brake, shoe adjuster as-

sembly (Fig. 2).

(9) Remove upper parking brake, shoe to shoe

spring (Fig. 3).

(10) Pull front parking brake shoe, away from an-

chor. Then remove front parking brake shoe and
lower spring (Fig. 4).

(11) Remove rear parking brake shoe hold-down

clip. Then remove rear parking brake shoe assembly
(Fig. 5).

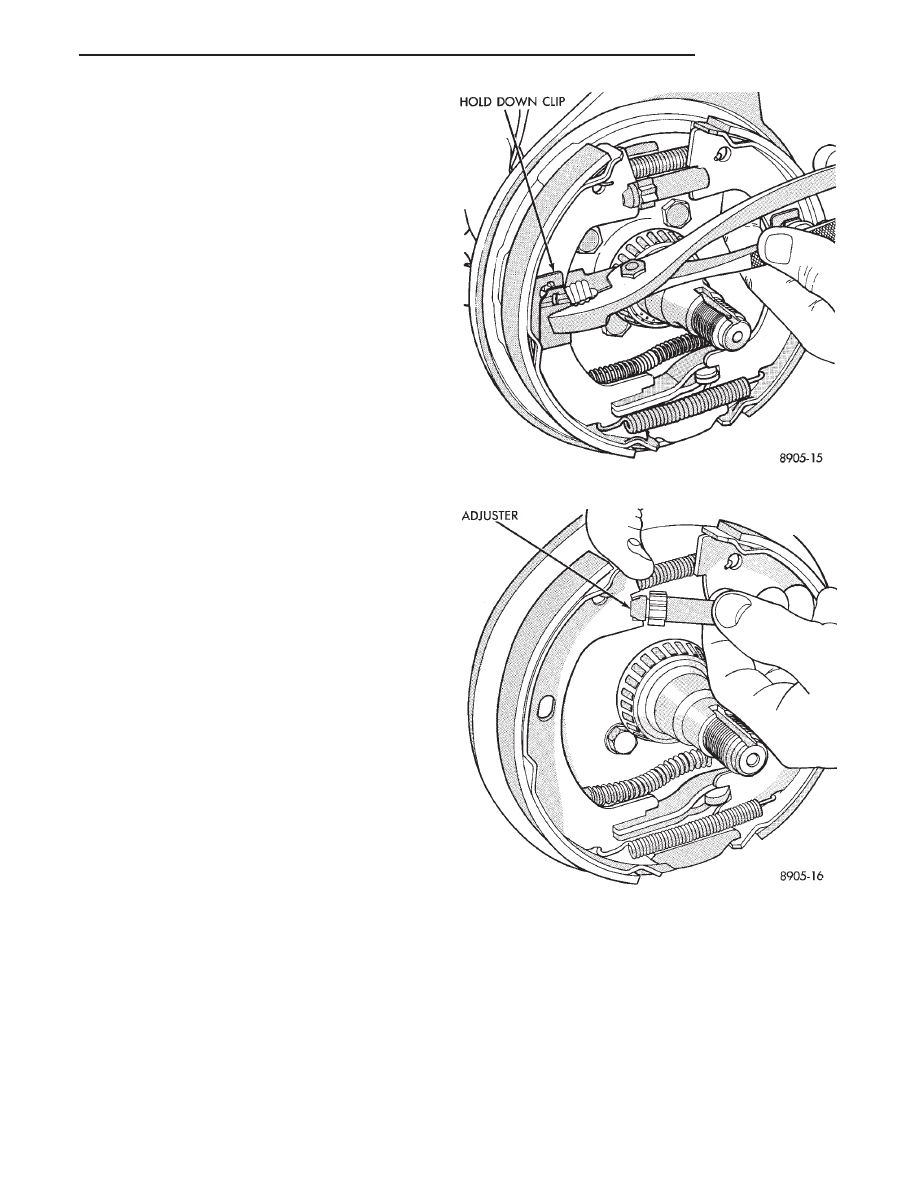

Fig. 1 Removing Brake Shoe Hold-Down Clip

Fig. 2 Removing Adjuster Assembly

Ä

BRAKES

5 - 63

INSTALLING PARKING BRAKE SHOES

(1) Install rear parking brake shoe and holddown

clip (Fig. 6).

(2) Install lower parking brake, shoe to shoe re-

turn spring (Fig. 7).

(3) Pull forward parking brake shoe over anchor

block until properly located on adapter.

(4) Install upper parking brake, shoe to shoe re-

turn spring (Fig. 8).

(5) Install parking brake shoe adjuster assembly

with star wheel forward (Fig. 9).

(6) Install front, parking brake shoe holddown clip

(Fig. 10).

(7) Adjust parking brake shoes to a diameter to

171 mm (6.75 inch).

(8) Install hub assembly on spindle.
(9) Install outer bearing, thrust washer and nut.
(10) Tighten wheel bearing adjusting nut to 27 to

34 N

Im (240 to 300 in. lbs.) torque while rotating

hub. This seats the bearings.

(11) Back off adjusting nut 1/4 turn (90°) then

tighten adjusting nut finger tight.

(12) Position lock on nut with one pair of slots in

line with cotter pin hole. Install cotter pin.

(13) Install grease cap.
(14) Install rear braking disc.
(15) Install rear, disc brake caliper on the adapter

(See Brake Shoe Removal).

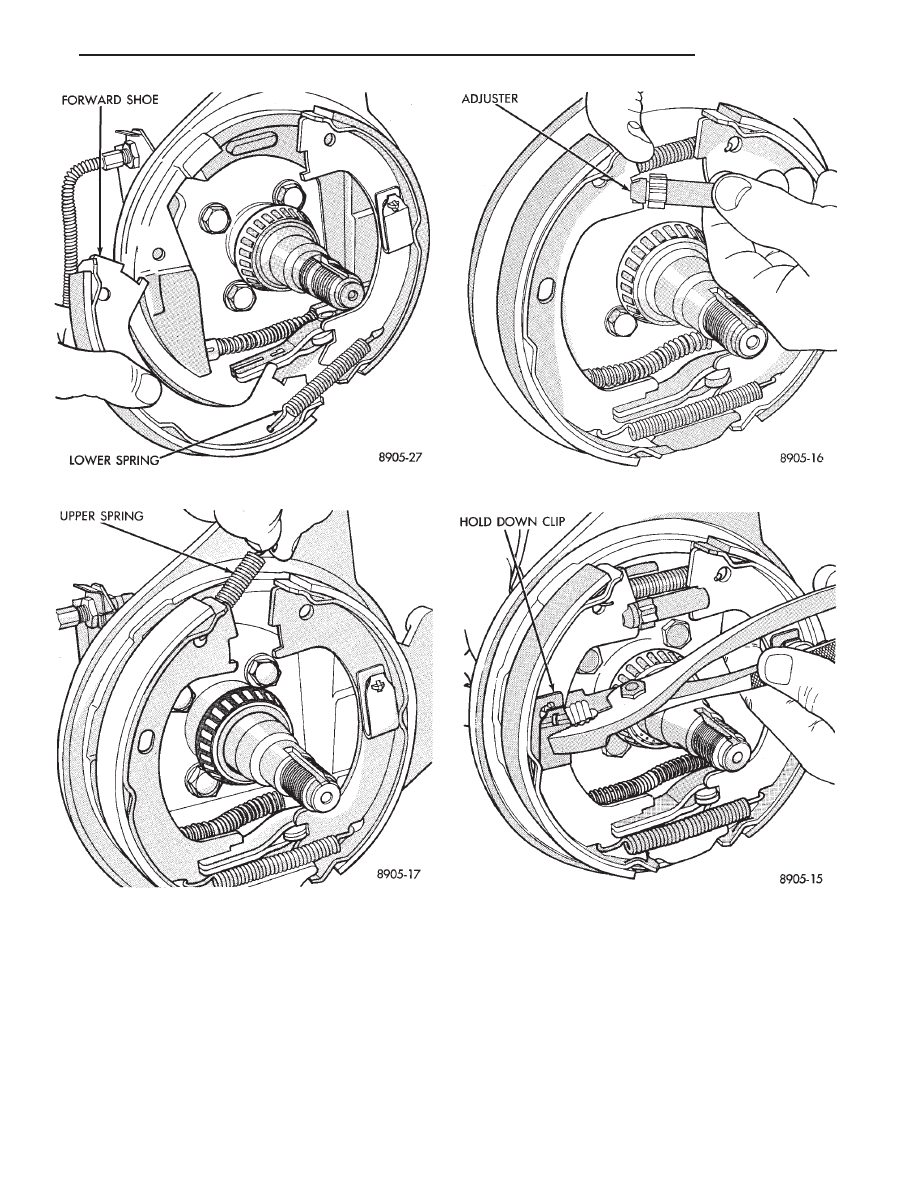

Fig. 3 Removing Upper Spring

Fig. 4 Removing Shoe and Lower Spring

Fig. 5 Removing Rear Holddown Clip and Shoe

Fig. 6 Installing Rear Shoe and Hold-Down Clip

5 - 64

BRAKES

Ä

(16) Install wheel and tire assemblies.

(17) Tighten wheel stud nuts to 129 N

Im (95 ft-

.lbs.).

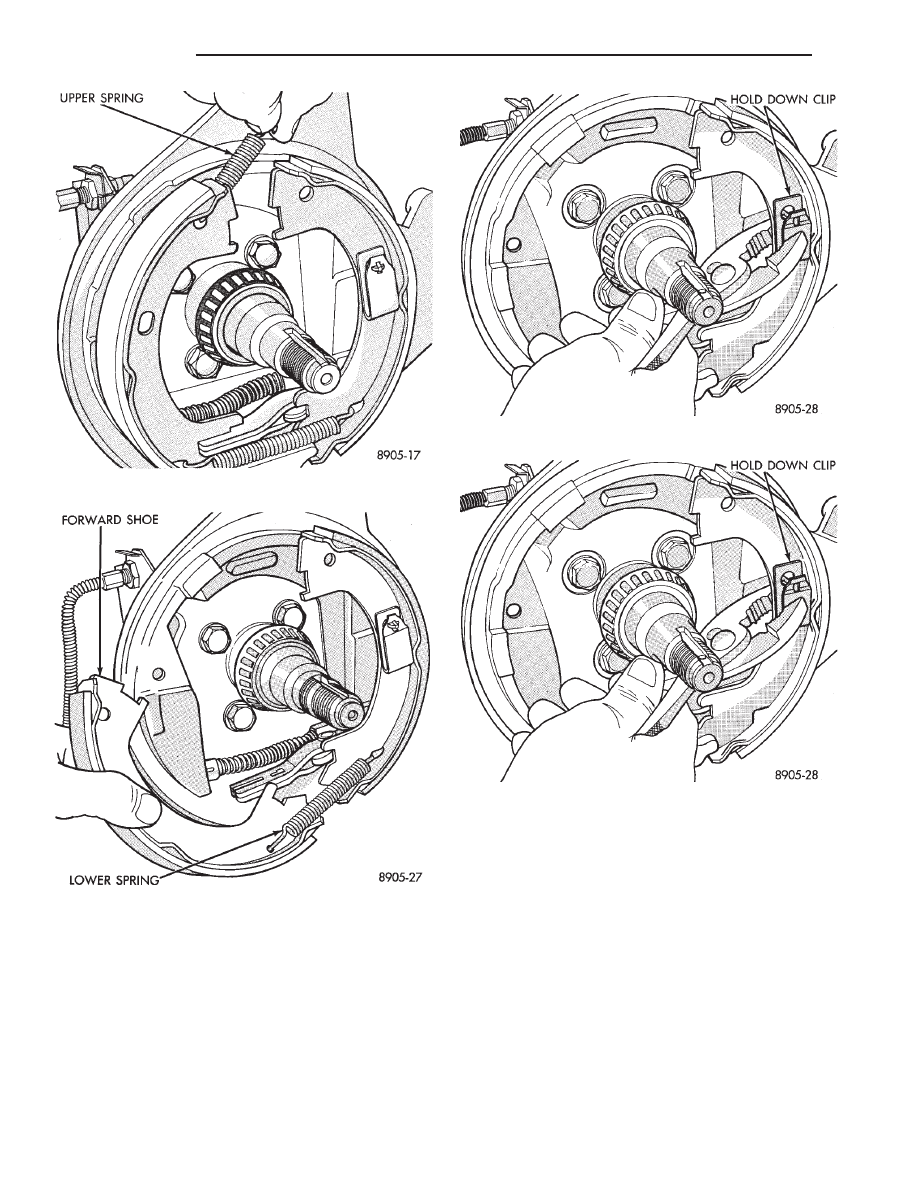

Fig. 7 Installing Lower Spring

Fig. 8 Installing Upper Spring

Fig. 9 Installing Adjuster Assembly

Fig. 10 Installing Front Parking Brake Shoe Hold-

Down Clip
