ASSEMBLY

Use petrolatum on all seals to ease assembly of

components.

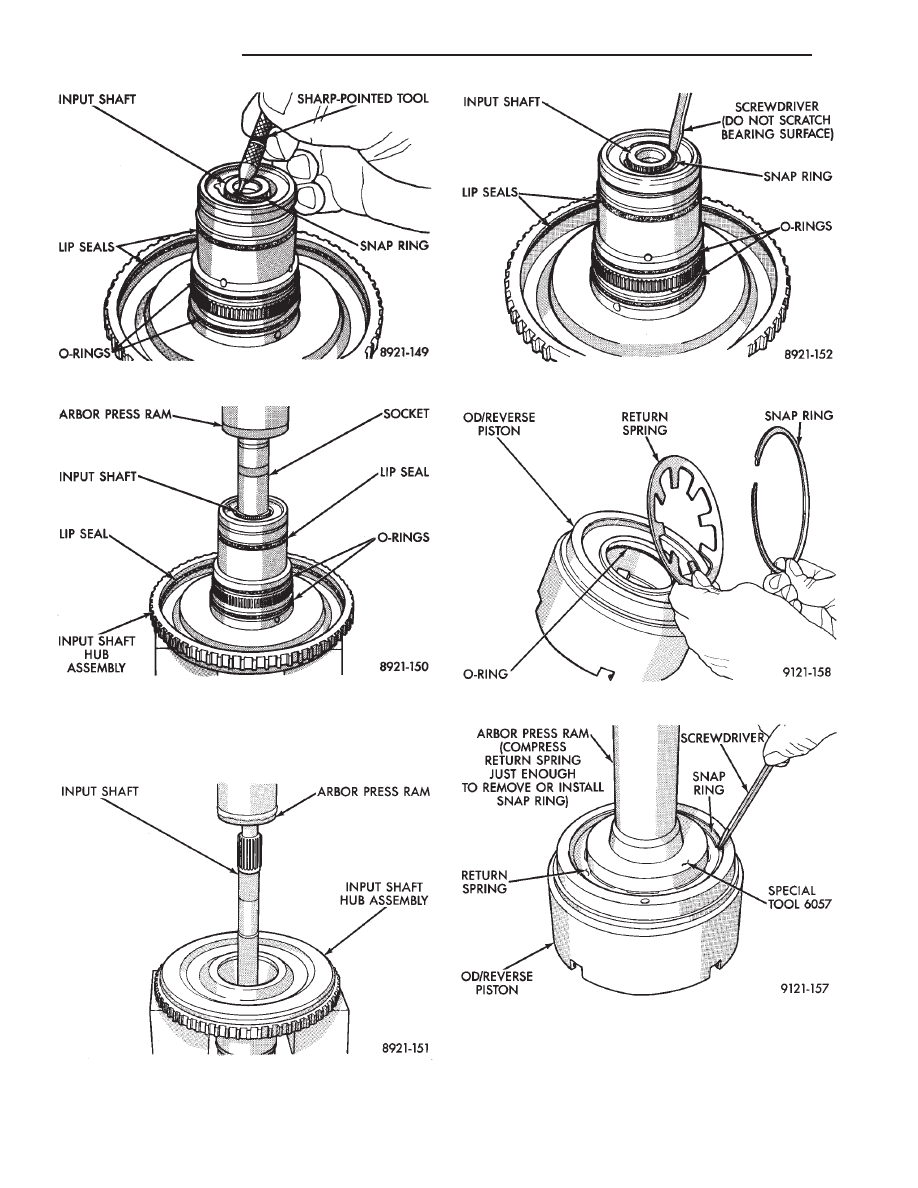

Fig. 28 Remove Input Shaft Snap Ring

Fig. 29 Remove Input Shaft

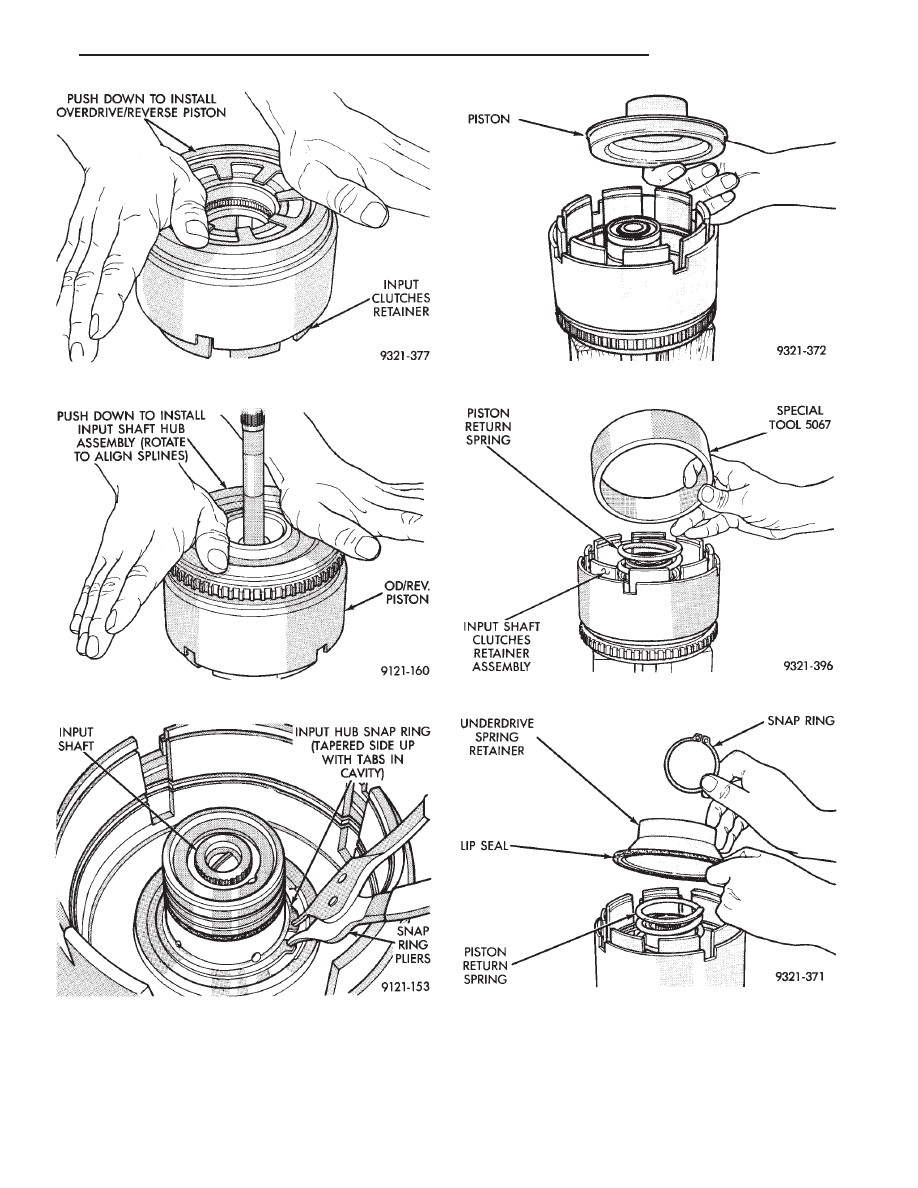

Fig. 1 Install Input Shaft

Fig. 2 Install Input Shaft Snap Ring

Fig. 3 Return Spring and Snap Ring

Fig. 4 Install Snap Ring

21 - 126

TRANSAXLE

Ä

Fig. 5 Install OD/Reverse Piston

Fig. 6 Install Input Shaft Hub Assembly

Fig. 7 Input Hub Tapered Snap Ring

Fig. 8 Underdrive Clutch Piston

Fig. 9 Seal Compressor Special Tool 5067

Fig. 10 UD Return Spring and Retainer

Ä

TRANSAXLE

21 - 127

CAUTION: Compress return spring just enough to
remove or install snap ring.

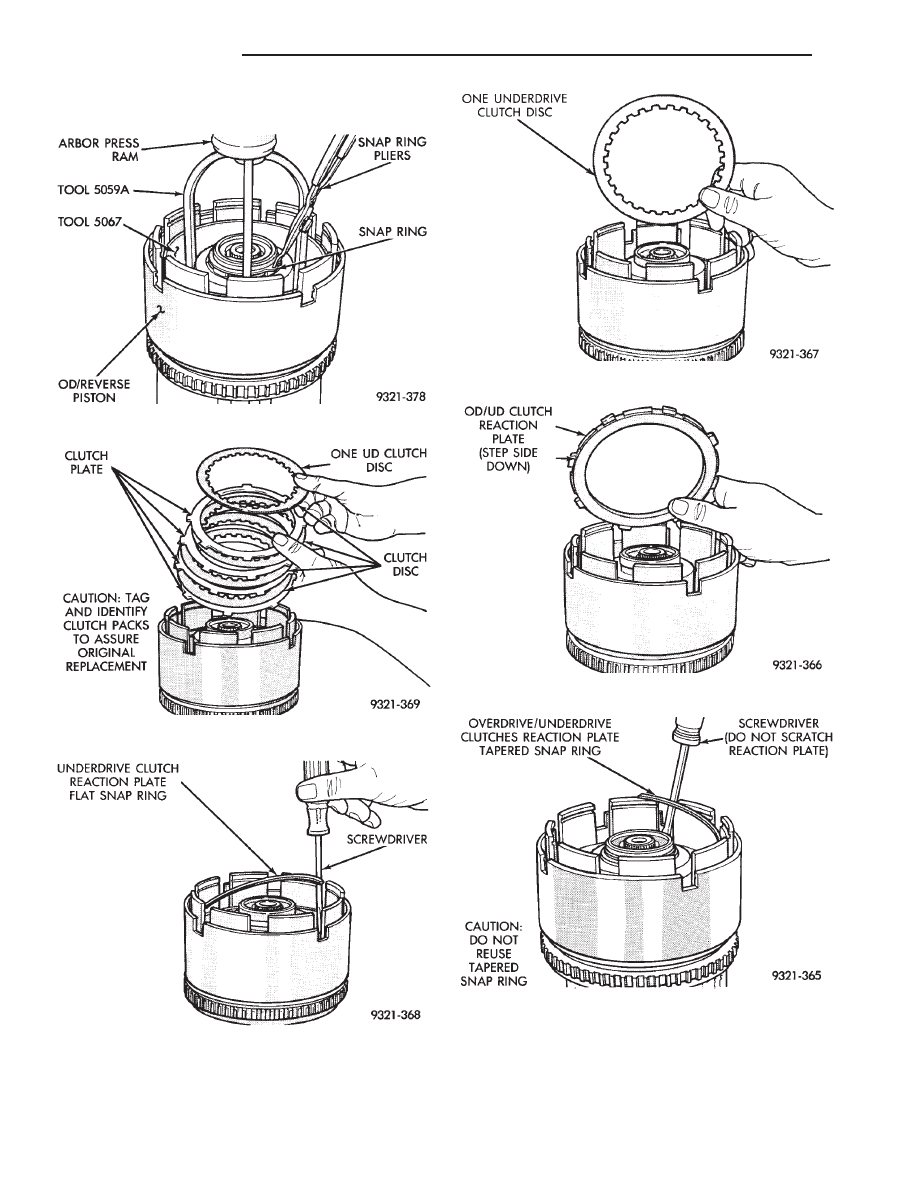

Fig. 11 Install UD Spring Retainer and Snap Ring

Fig. 12 Underdrive Clutch Pack

Fig. 13 UD Clutch Flat Snap Ring

Fig. 14 Install Last UD Clutch Disc

Fig. 15 OD/UD Reaction Plate

Fig. 16 Tapered Snap Ring

21 - 128

TRANSAXLE

Ä

Snap ring ends must be located within one

finger of the input clutch hub. Be sure that snap
ring is fully seated, by pushing with screwdriver,
into snap ring groove all the way around.

Underdrive clutch pack clearance must be 0.91

to 1.47 mm (.036 to .058 inch). Select the proper
reaction plate to achieve specifications:

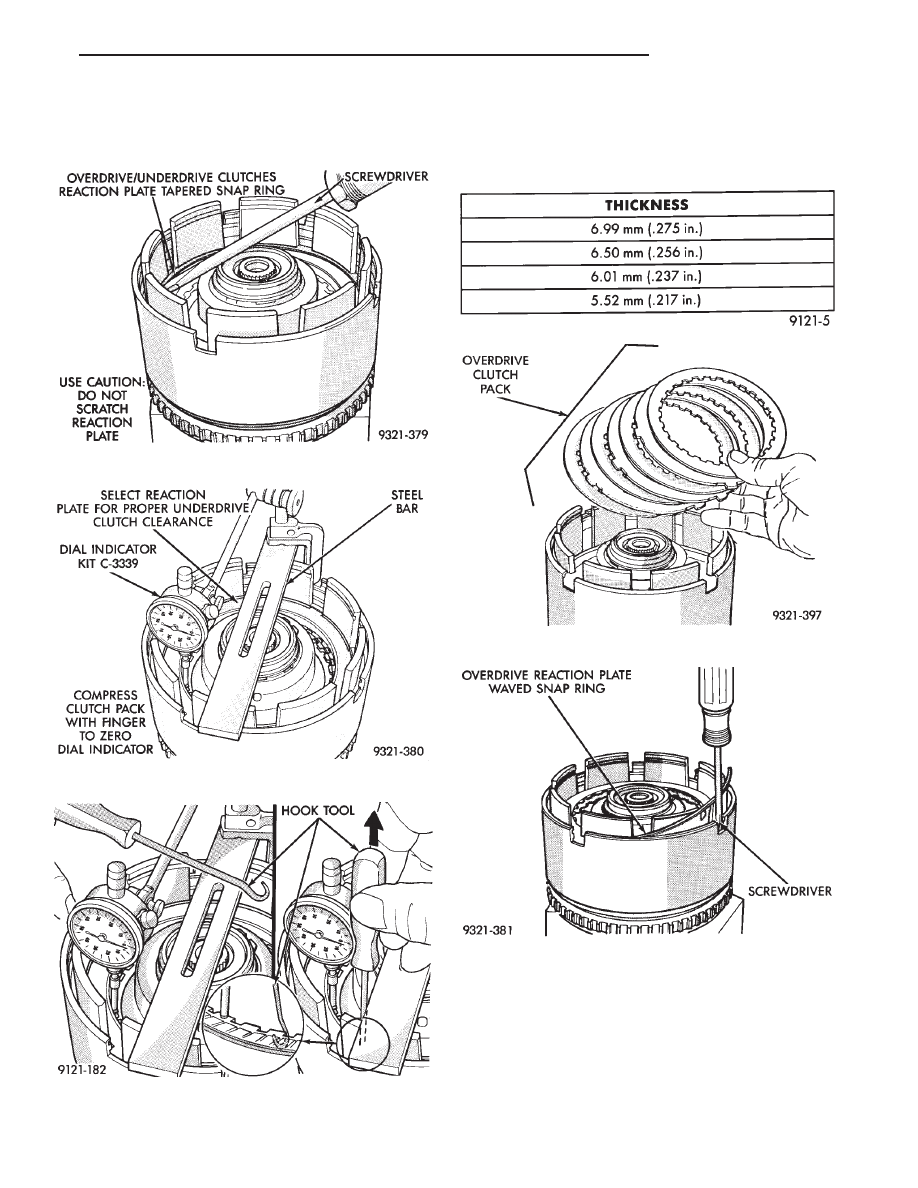

Fig. 17 Seating Tapered Snap Ring

Fig. 18 Set Up Dial Indicator for Clutch Clearance

Fig. 19 Use Hook Tool to Raise One Clutch Disc

UNDERDRIVE REACTION PLATE CHART

Fig. 20 Install OD Clutch Pack

Fig. 21 Install Waved Snap Ring

Ä

TRANSAXLE
