Chrysler Le Baron, Dodge Dynasty, Plymouth Acclaim. Manual - part 47

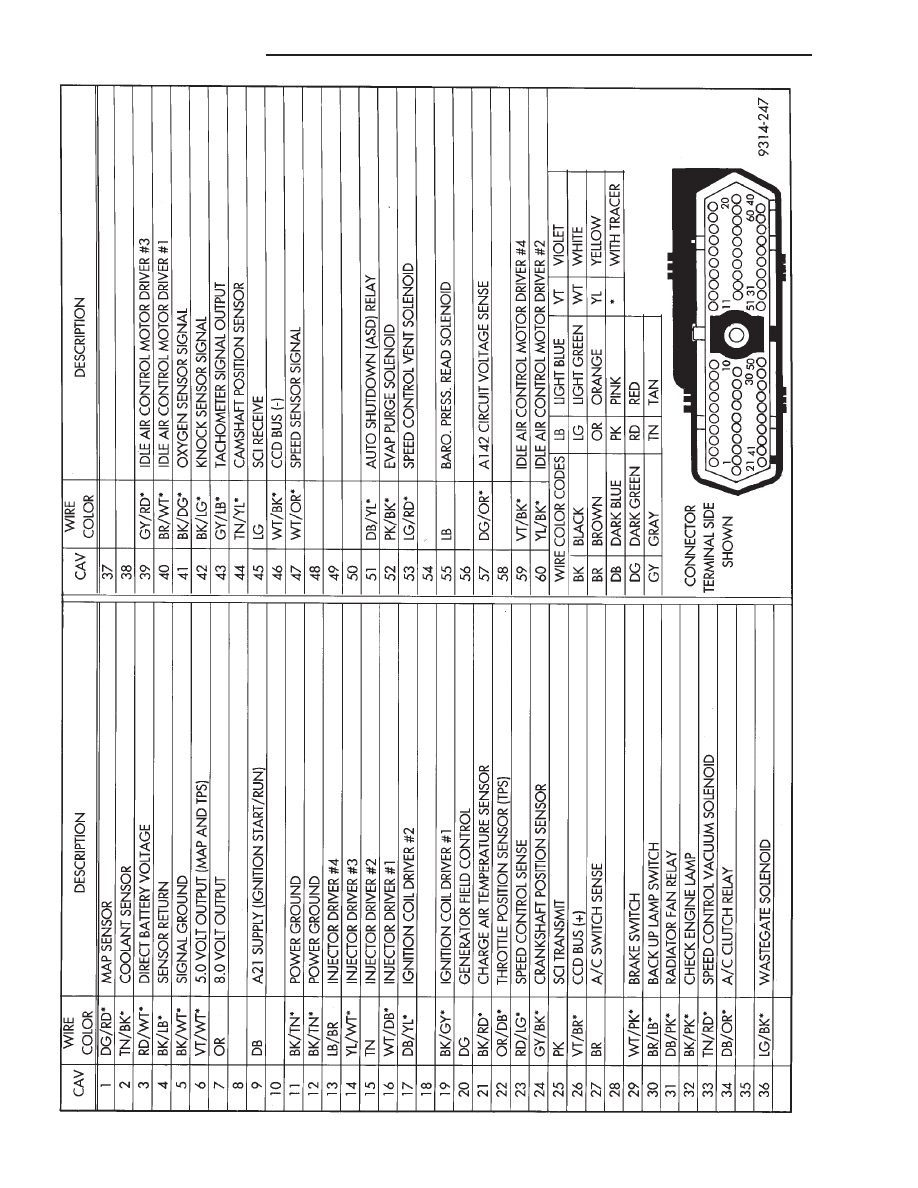

Fig.

2

60-W

ay

PCM

W

iring

Connector

14 - 106

FUEL SYSTEMS

Ä

2.2L TURBO III MULTI-PORT FUEL INJECTION—SERVICE PROCEDURES

INDEX

page

page

Fuel Injector Rail Assembly

. . . . . . . . . . . . . . . . 109

Fuel Injectors

. . . . . . . . . . . . . . . . . . . . . . . . . . 110

Fuel Pressure Regulator

. . . . . . . . . . . . . . . . . . 111

Fuel System Pressure Release Procedure

. . . . . 107

Heated Oxygen Sensor (O

2

Sensor)

. . . . . . . . . 112

Idle Air Control Motor

. . . . . . . . . . . . . . . . . . . . 108

Manifold Absolute Pressure (MAP) Sensor

Service

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

PCM Service

. . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Throttle Body

. . . . . . . . . . . . . . . . . . . . . . . . . . . 107

Throttle Body Removal

. . . . . . . . . . . . . . . . . . . 108

Throttle Position Sensor (TPS)

. . . . . . . . . . . . . 107

Wastegate and Canister Purge Solenoid Service . 111

THROTTLE BODY

When servicing throttle body components, always

reassemble components with new O-rings and seals
where applicable (Fig. 1). Never use lubricants on
O-rings or seals, damage may result. If assembly of
component is difficult, use water to aid assembly.
Use care when removing hoses to prevent damage to
hose or hose nipple.

FUEL SYSTEM PRESSURE RELEASE PROCEDURE

CAUTION: The fuel system is under a constant
pressure of approximately 380 kPa (55 psi). Before
servicing the fuel pump, fuel lines, fuel filter, throt-
tle body, or fuel injectors, the fuel system pressure
must be released.

(1) Disconnect negative cable from battery.
(2) Remove fuel filler cap.

(3) Remove the protective cap from the fuel pres-

sure test port on the fuel rail (Fig. 2).

(4) Place the open end of fuel pressure release

hose, tool number C-4799-1, into an approved gaso-
line container. Connect the other end of hose
C-4799-1 to the fuel pressure test port. Fuel pressure
will bleed off through the hose into the gasoline con-
tainer. Fuel gauge C-4799-A contains hose C-4799-1.

(5) Continue fuel system service.

THROTTLE POSITION SENSOR (TPS)

REMOVAL

(1) Disconnect the negative cable from the battery.
(2) Disconnect harness connector from throttle po-

sition sensor (Fig. 3).

(3) Remove

throttle

position

sensor

mounting

screws.

(4) Lift throttle position sensor off throttle shaft.

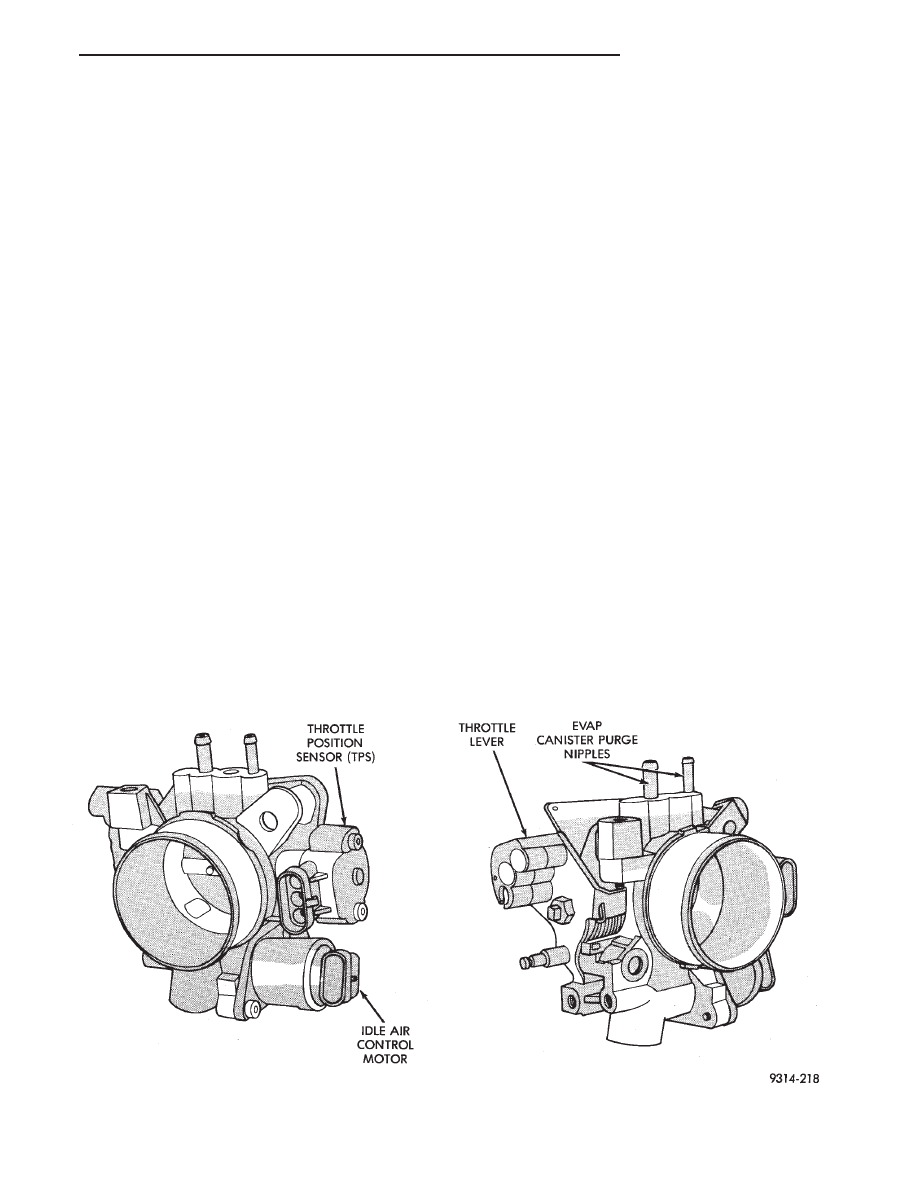

Fig. 1 Throttle Body

Ä

FUEL SYSTEMS

14 - 107

INSTALLATION

(1) Install throttle position sensor on throttle shaft.

Install mounting screws. Tighten screws to 2 N

Im (17

in. lbs.) torque.

(2) Attach harness connector to sensor.
(3) Connect negative cable to negative post of the

battery.

IDLE AIR CONTROL MOTOR

REMOVAL

(1) Disconnect negative cable from battery.
(2) Disconnect harness connector from idle air con-

trol motor (Fig. 4).

(3) Remove idle air control motor mounting screws.
(4) Remove the motor from throttle body. Ensure the

O-ring is was removed with the idle air control motor.

INSTALLATION

(1) New idle air control motors have a new O-ring

installed on them. If pintle measures more than 1

inch (25 mm) it must be retracted by using the IDLE
AIR CONTROL MOTOR OPEN/CLOSE mode of the
DRBII scan tool.

(2) Carefully place idle air control motor into

throttle body.

(3) Install mounting screws. Tighten screws to 2

N

Im (17 in. lbs.) torque.

(4) Connect harness connector to motor.
(5) Connect negative cable to battery.

THROTTLE BODY REMOVAL

(1) Disconnect negative cable from battery.
(2) Remove clamp from air hose. Remove hose (Fig.

5).

(3) Remove accelerator cable.
(4) Disconnect idle air control motor and throttle

position sensor (TPS) electrical connectors (Fig. 6).

(5) Disconnect vacuum hoses from throttle body.
(6) Remove throttle body to intake manifold at-

taching nuts (2).

(7) Remove throttle body and gasket.

INSTALLATION

(1) Install throttle body with new gasket.
(2) Install throttle body attaching nuts. Tighten

nuts to 25 N

Im (225 in. lbs.) torque.

(3) Connect vacuum hoses to the throttle body.
(4) Attach harness connectors to the throttle posi-

tion sensor (TPS) and the idle air control motor.

(5) Install throttle and speed control cables (if ap-

plicable).

(6) Install throttle body intake air hose. Tighten

clamp to 4 N

Im (30 in. lbs.) torque.

(7) Connect negative cable to battery.

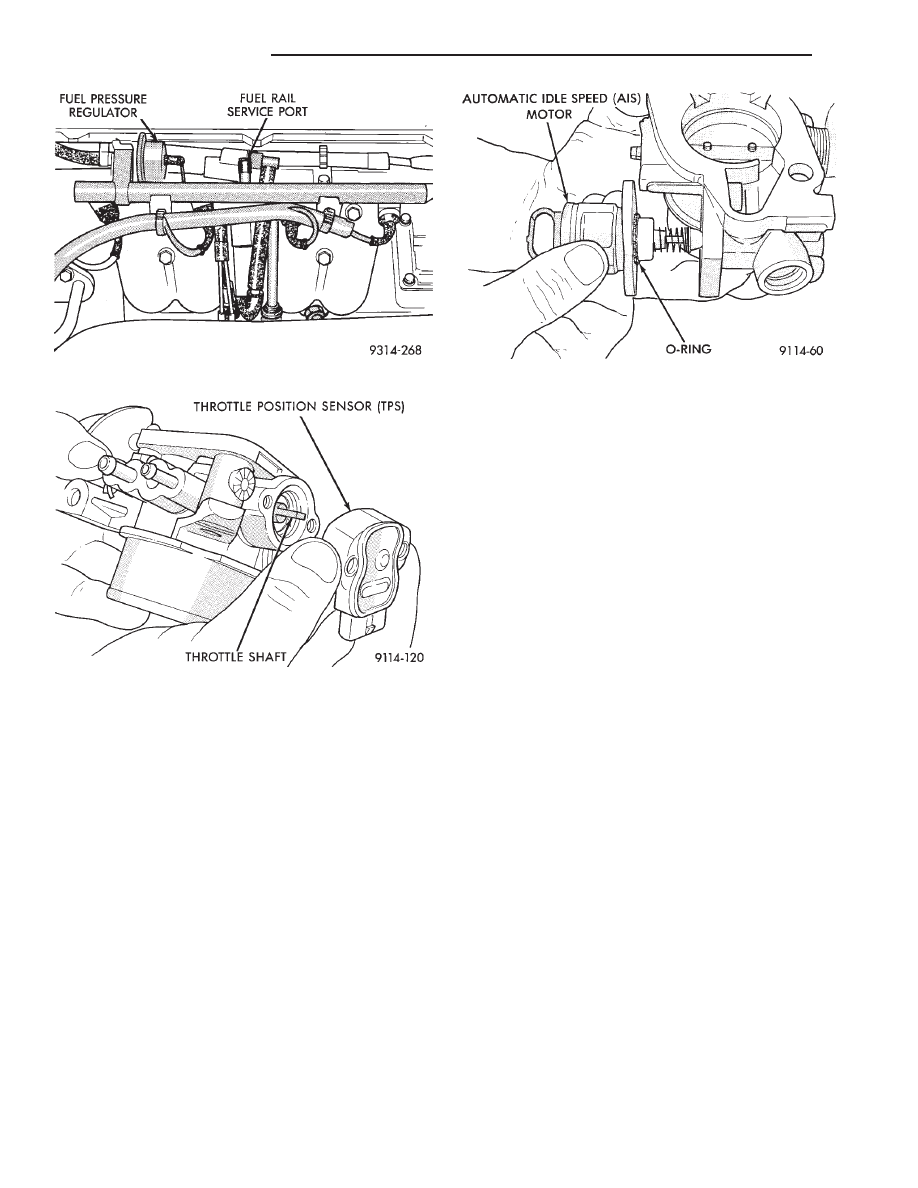

Fig. 4 Idle Air Control Motor

Fig. 2 Fuel Pressure Test Port

Fig. 3 Throttle Position Sensor

14 - 108

FUEL SYSTEMS

Ä

FUEL INJECTOR RAIL ASSEMBLY

WARNING: THE 2.2L TURBO III FUEL SYSTEM IS
UNDER A CONSTANT PRESSURE OF APPROXI-
MATELY 380 KPA (55 PSI). PERFORM FUEL PRES-
SURE RELEASE PROCEDURE BEFORE SERVICING
THE FUEL RAIL OR FUEL INJECTORS.

REMOVAL

(1) Perform fuel system pressure release procedure.
(2) Disconnect negative battery cable.

CAUTION: Place a shop towel should under the fuel
hoses to catch any fuel spillage.

(3) Remove quick connect fittings from the chassis

fuel tubes (Fig. 7). Refer to Quick Connect Fittings
in the Fuel Delivery Section of this manual.

(4) Disconnect the vacuum hose from the fuel pres-

sure regulator (Fig. 8).

(5) Disconnect the fuel injector wiring harness

from the main harness.

(6) Place oil separator bracket out of the way and

remove the fuel rail support bracket screws.

(7) Remove the fuel rail and injector assembly by

pulling rail so that the injectors come straight out of
their ports. Do not damage the rubber injector
O-rings after removing the fuel rail.

Do not remove fuel injectors until fuel rail assem-

bly has been completely removed from the vehicle.

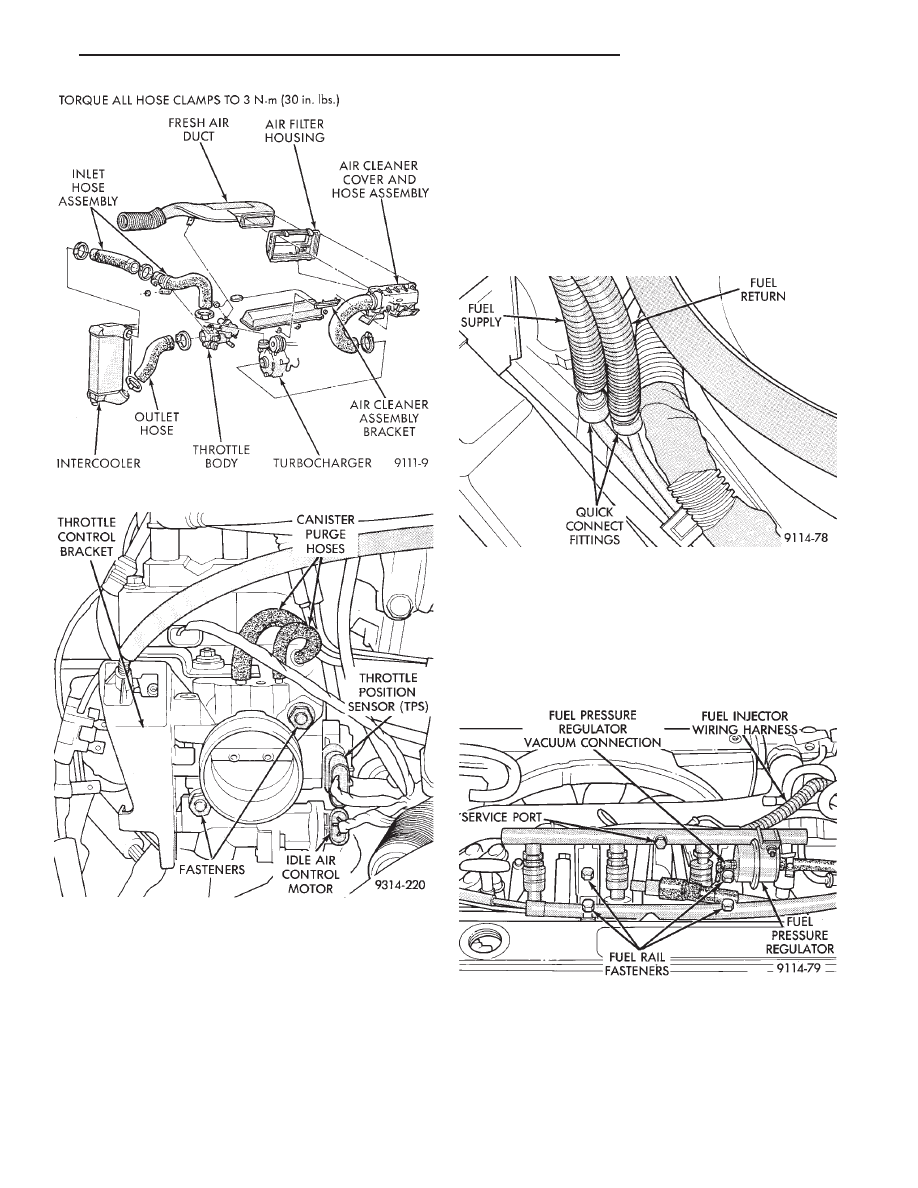

Fig. 7 Quick Connect Fittings

Fig. 8 Fuel Rail Fasteners

Fig. 5 Air Cleaner Assembly

Fig. 6 Throttle Body Assembly

Ä

FUEL SYSTEMS

14 - 109
