REAR DRIVE AXLE  3D-15

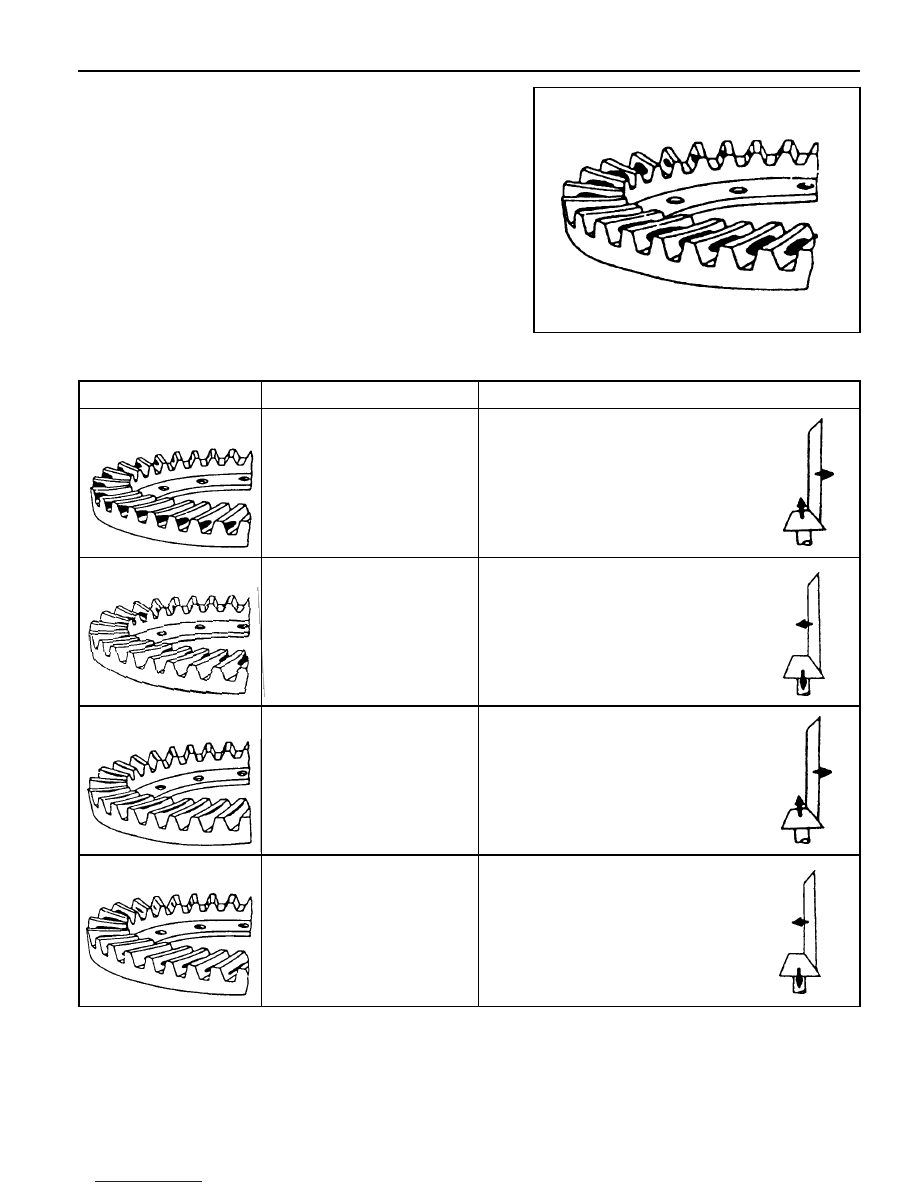

Inspection of Ring Gear Tooth Contact Pattern

Normal Contact

Apply gear-marking compound (prussian blue / red lead) on
the ring gear teeth. Rotate the ring gear and check the tooth
contact pattern.

Abnormal Contact

Tooth Contact pattern

Possible Cause

Remedy

1. Heel Contact

2. Toe Contact

3. Face Contact

4. Flank Contact

Insufficient backlash (little)

l

Tooth can be damaged
or broken under heavy
load

Excessive backlash (much)

l

Drive pinion shaft is apart
from the ring gear

l

Noise can be occurred

Insufficient backlash (much)

l

Gear contacts on the low
flank

l

Gear can be damaged or
worn

l

Noise can be occurred

Adjust backlash(Decrease backlash)

l

Select proper shim(s) to move the
drive pinion toward the ring gear
(toward toe)

Adjust backlash(Increase backlash)

l

Select proper shim(s) to move the
drive pinion against the ring gear
(toward heel)

Adjust backlash(Increase pinion shim)

l

Move the drive pinion toward the ring
gear (toward center of ring gear)

Adjust backlash(Decrease pinion shim)

l

Move the ring gear toward the drive
pinion (toward ring gear center line)

Excessive backlash (little)

l

Noise can be occurred

3D-16  REAR DRIVE AXLE

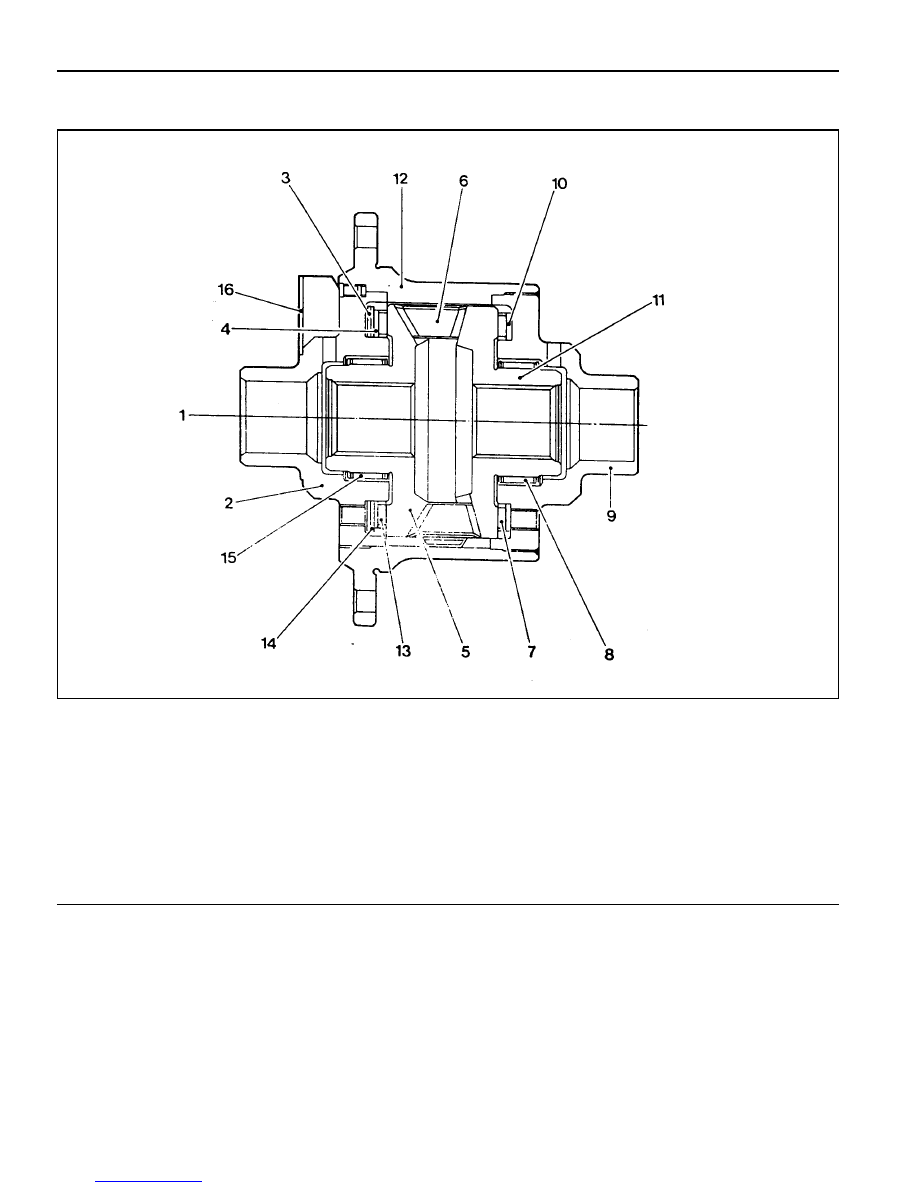

LSD (LIMITED SLIP DIFFERENTIAL)

1 Limited Slip Differential Assembly
2 Shaft, Hub (left)
3 Shim
4 Thrust Washer
5 Face Cam (left)
6 Cam Whillom
7 Thrust Bearing
8 Radial Bearing

9 Shaft, Hub (right)

10 Thrust Washer

11 Face Cam (right)

12 Cage
13 Thrust Bearing
14 Plate Spring
15 Radial Bearing
16 Oil Catcher

REAR DRIVE AXLE  3D-17

Inspection

l

Remove the LSD assembly and check the pre-load torque.

l

If necessary, replace LSD assembly.

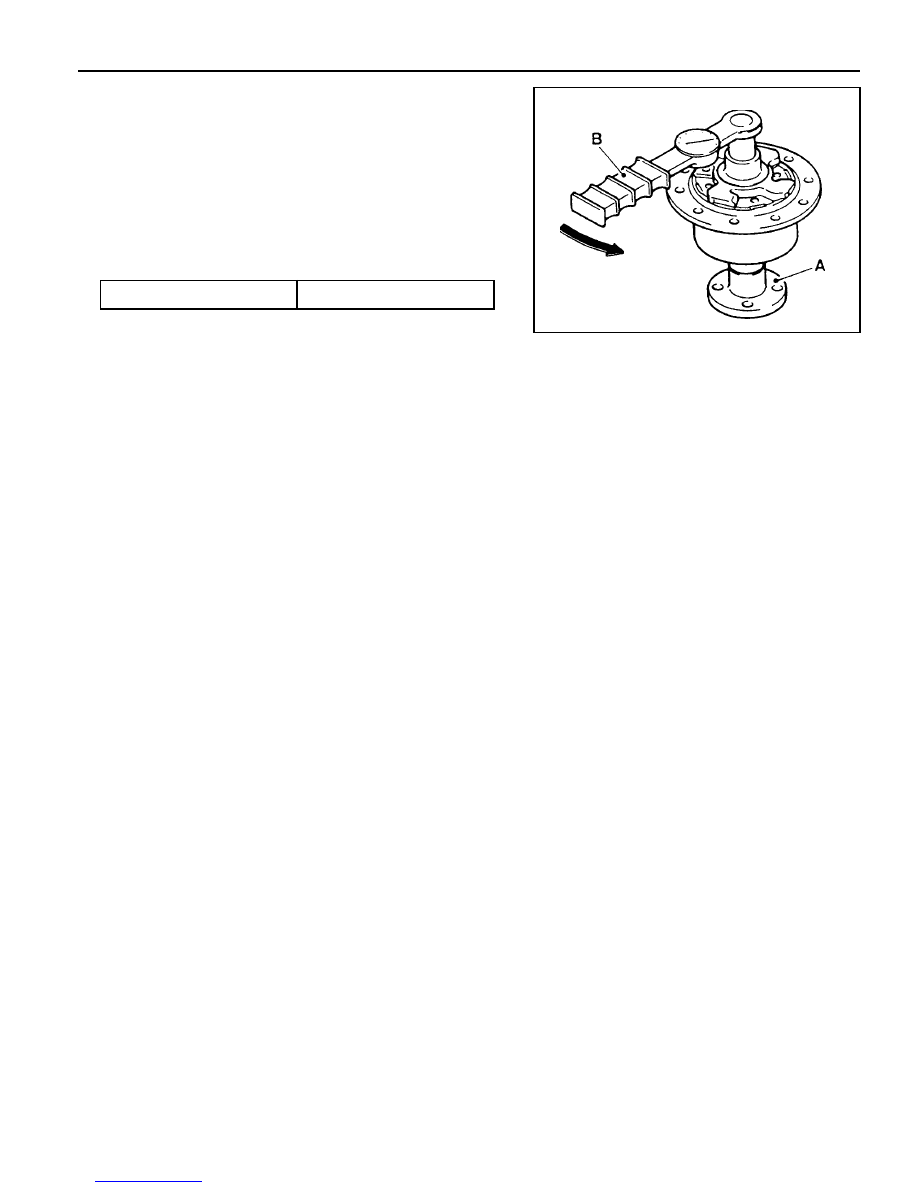

Procedure

1. Fix the right shaft of LSD to the special tool (A).

2. Install the special tool (B) to the left shaft and rotate

counterclockwise and check the pre-load torque.

Normal Torque

3.6 - 9.0kgm

Notice

If necessary, replace LSD assembly.

SECTION 4A

HYDRAULIC  BRAKES

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  4A-1

General Specifications . . . . . . . . . . . . . . . . . .  4A-1

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . . .  4A-2

Noise or Vehicle Vibration When Applied

  Brake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4A-2

Pulls to One Side When Braking . . . . . . . . . . .  4A-2

Poor Braking . . . . . . . . . . . . . . . . . . . . . . . . . .  4A-2

Increasing Pedal Stroke (Pedal Goes to

  Floor) or Brake Dragging . . . . . . . . . . . . . . .  4A-3

Poor Braking of Parking Brake . . . . . . . . . . . .  4A-3

TABLE OF CONTENTS

Component Locator . . . . . . . . . . . . . . . . . . .  4A-4

ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4A-4

ABS / ABD . . . . . . . . . . . . . . . . . . . . . . . . . . .  4A-5

Non-ABS / ABD . . . . . . . . . . . . . . . . . . . . . . . .  4A-6

Maintenance and Repair . . . . . . . . . . . . . . .  4A-7

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  4A-7

Bleeding the Brakes . . . . . . . . . . . . . . . . . . . .  4A-7

Brake Pedal . . . . . . . . . . . . . . . . . . . . . . . . . .  4A-9

LCRV (Load Conscious Reducing Valve) . . .  4A-12

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this
cable will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK
unless otherwise noted.

Type

Pedal Ratio

Pedal Stroke

Pedal Freeplay

Type

Inner Diameter

Type

Ratio

Type

I.D. of Caliper Cylinder

Thickness of Brake Pad

Thickness of Disc Plate

Type

I.D. of Caliper Cylinder

Thickness of Brake Pad

Thickness of Disc Plate

Type

Operation

Specification

PBR Brake

4.3 : 1

132 mm

f

23.81 mm

5.0 : 1

f

60.4 mm

¬

f

40.5 mm

9.5 mm

¬

Suspended

1 - 4 mm

Tandem Type with Lever Sensor

Vacuum Booster Type

Ventilated Disc

10 mm

24 mm

Rear Wheel Internal Expansion Type

Mechanical

SAE J1703, DOT3

SPECIFICATIONS

GENERAL SPECIFICATIONS

Brake Pedal

Master Cylinder

Brake Booster

Front Brake

Rear Brake

Parking Brake

Brake Fluid

MANDO Brake

4.3 : 1

138 mm

f

25.4 mm

5.6 : 1

f

60 mm

Solid Disc

f

38.2 mm

10.0 mm

10.4 mm

Application
