9A – 18 BODY WIRING SYSTEM

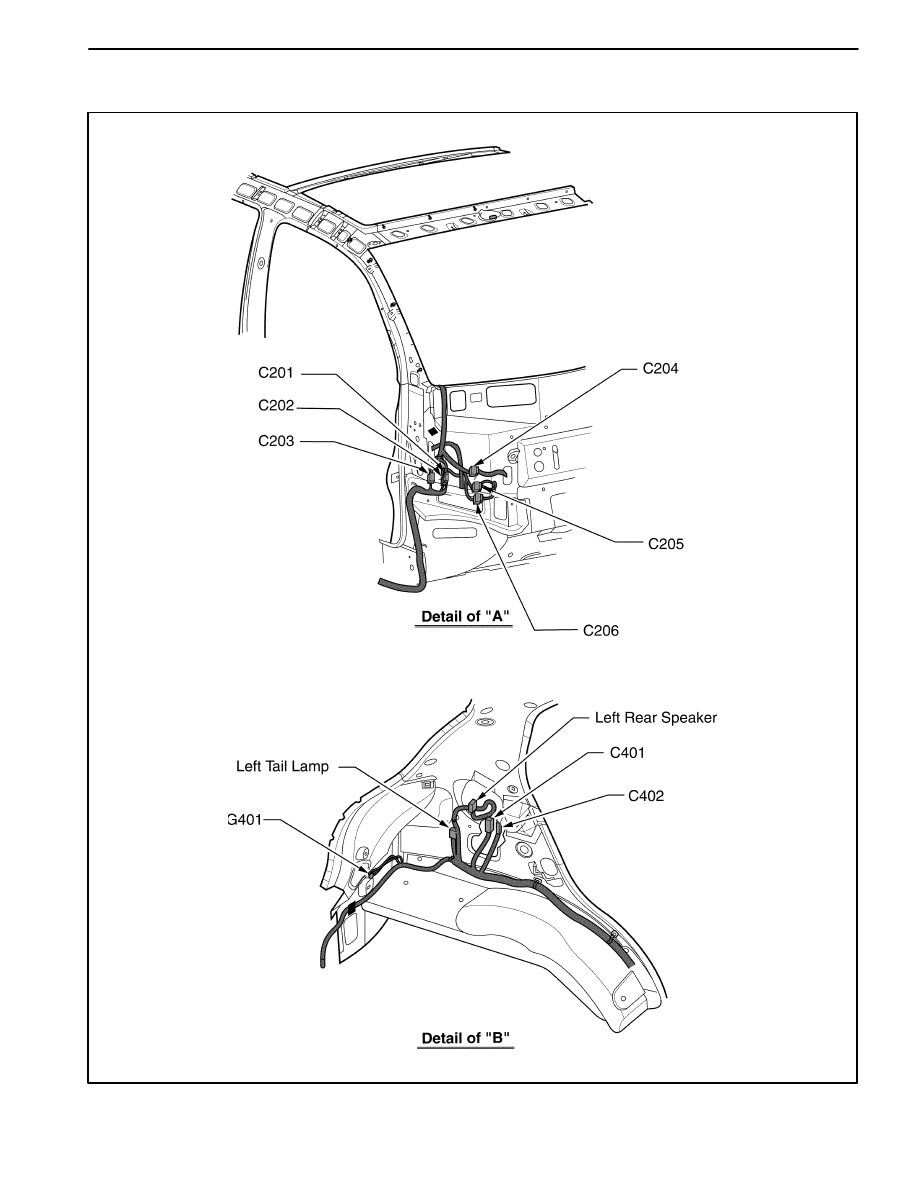

BODY HARNESS ROUTING (Cont’d)

D111406D

BODY WIRING SYSTEM 9A – 19

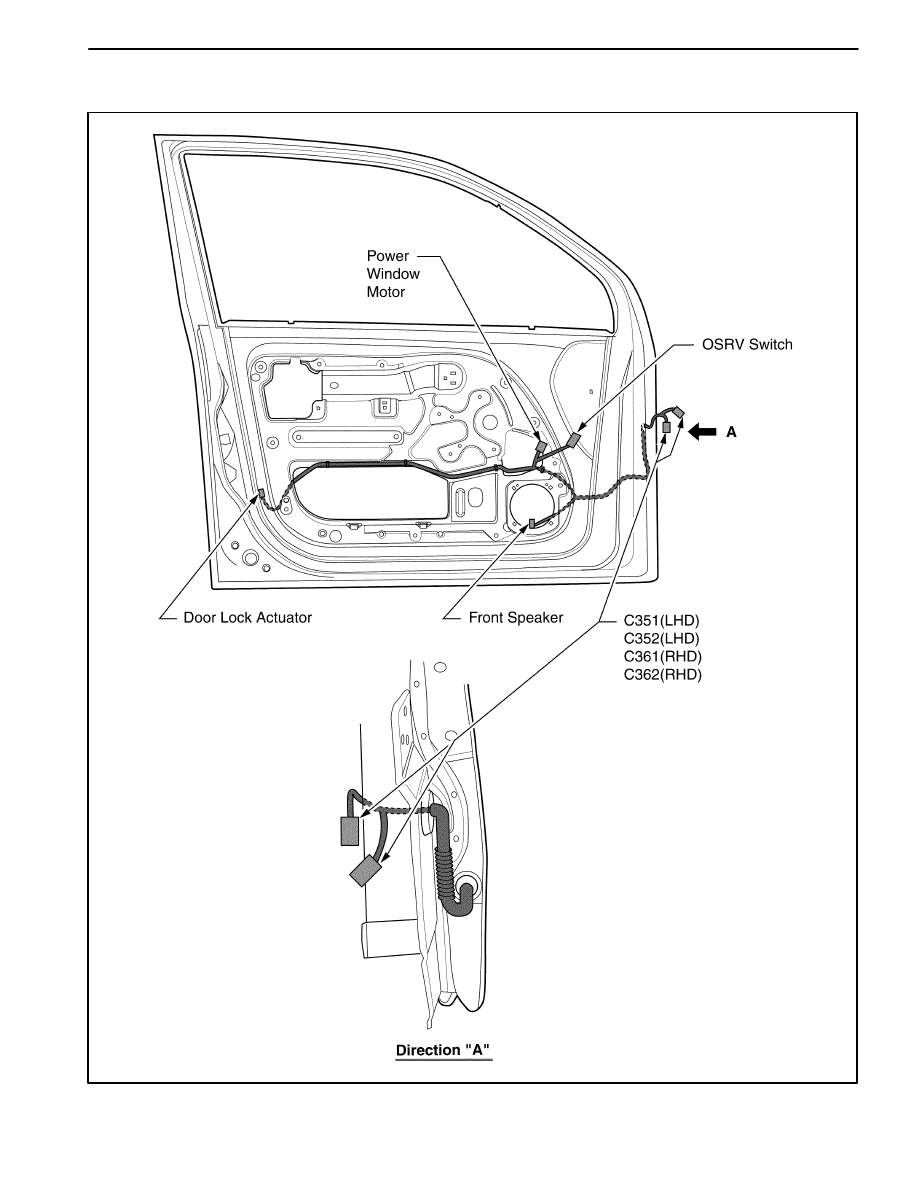

FRONT DOOR HARNESS ROUTING

D111407D

9A – 20 BODY WIRING SYSTEM

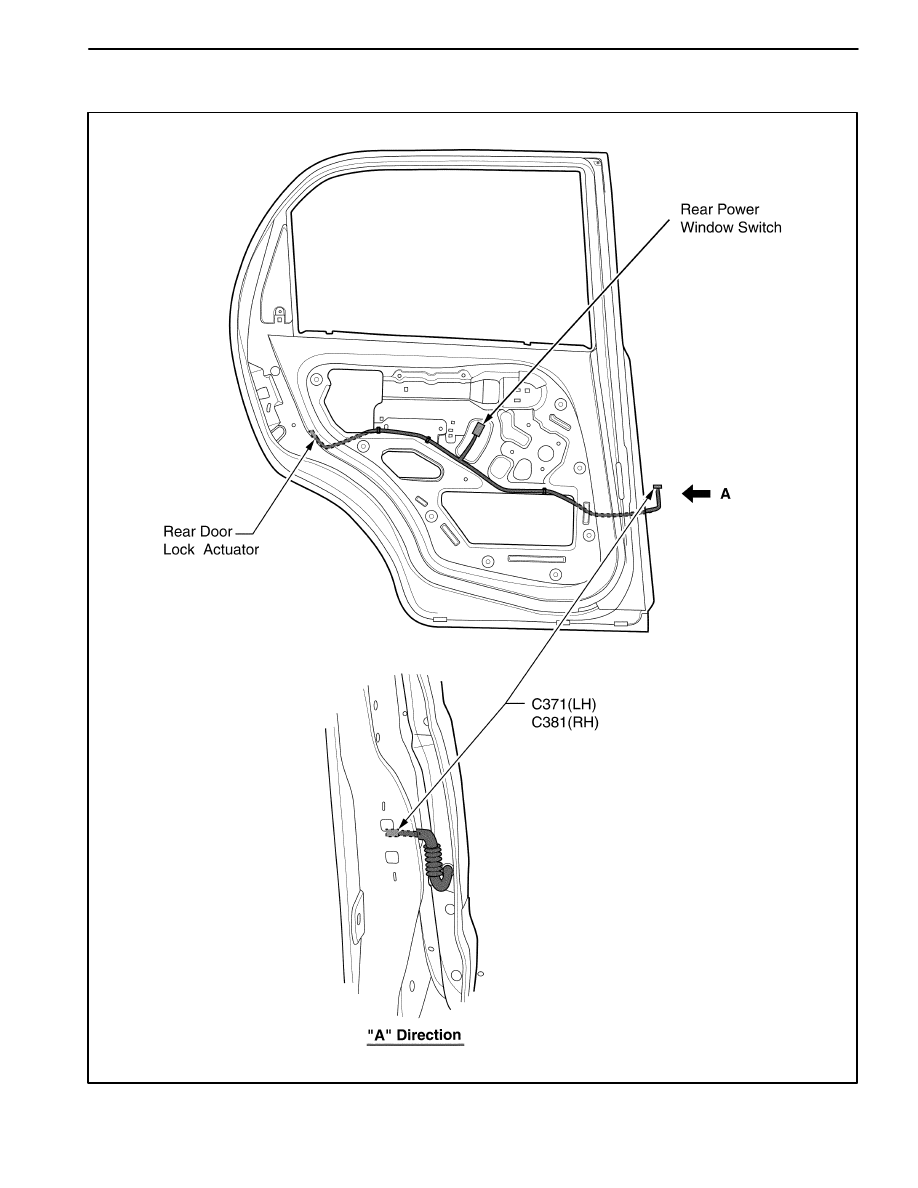

REAR DOOR HARNESS ROUTING

D111408D

BODY WIRING SYSTEM 9A – 21

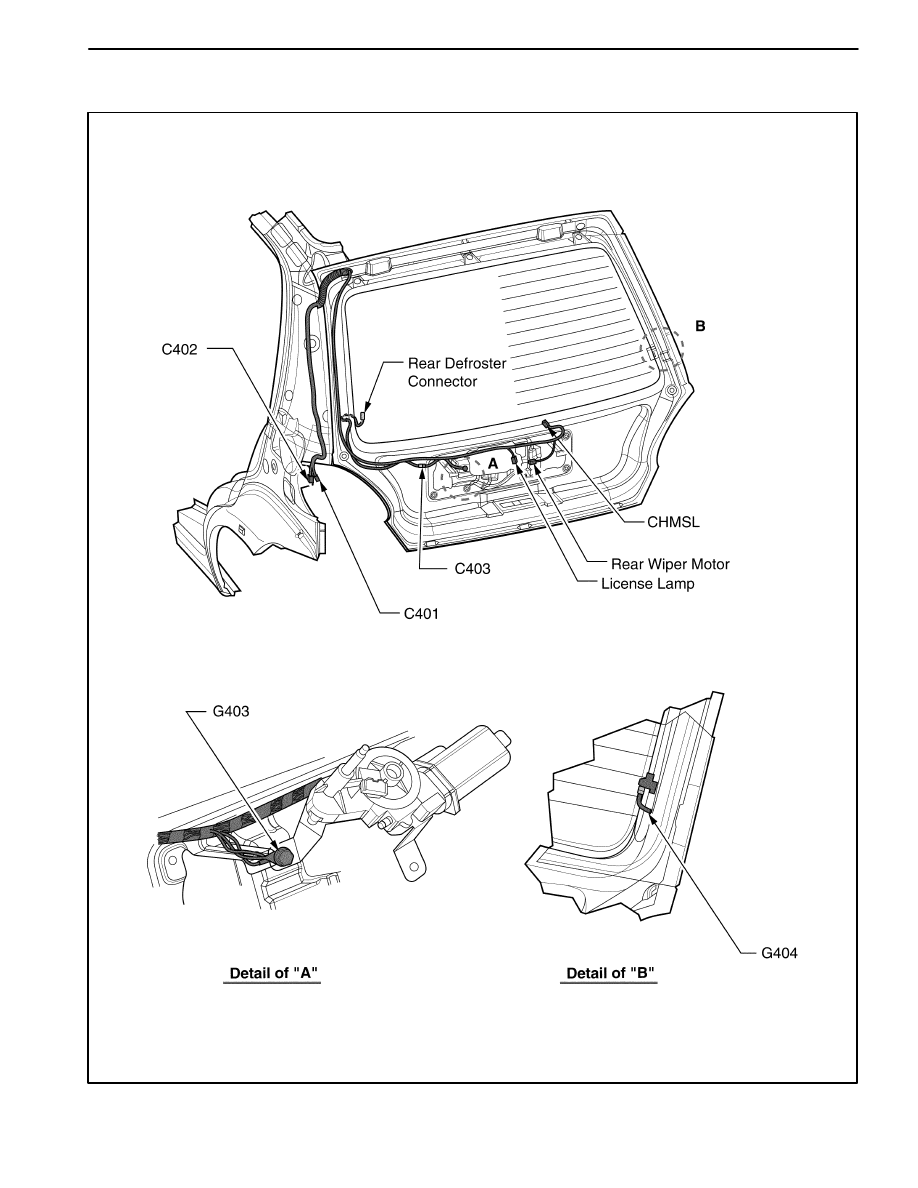

TAILGATE HARNESS ROUTING

D111409D
