Daewoo Matiz (2003 year). Manual - part 228





9A – 14 BODY WIRING SYSTEM

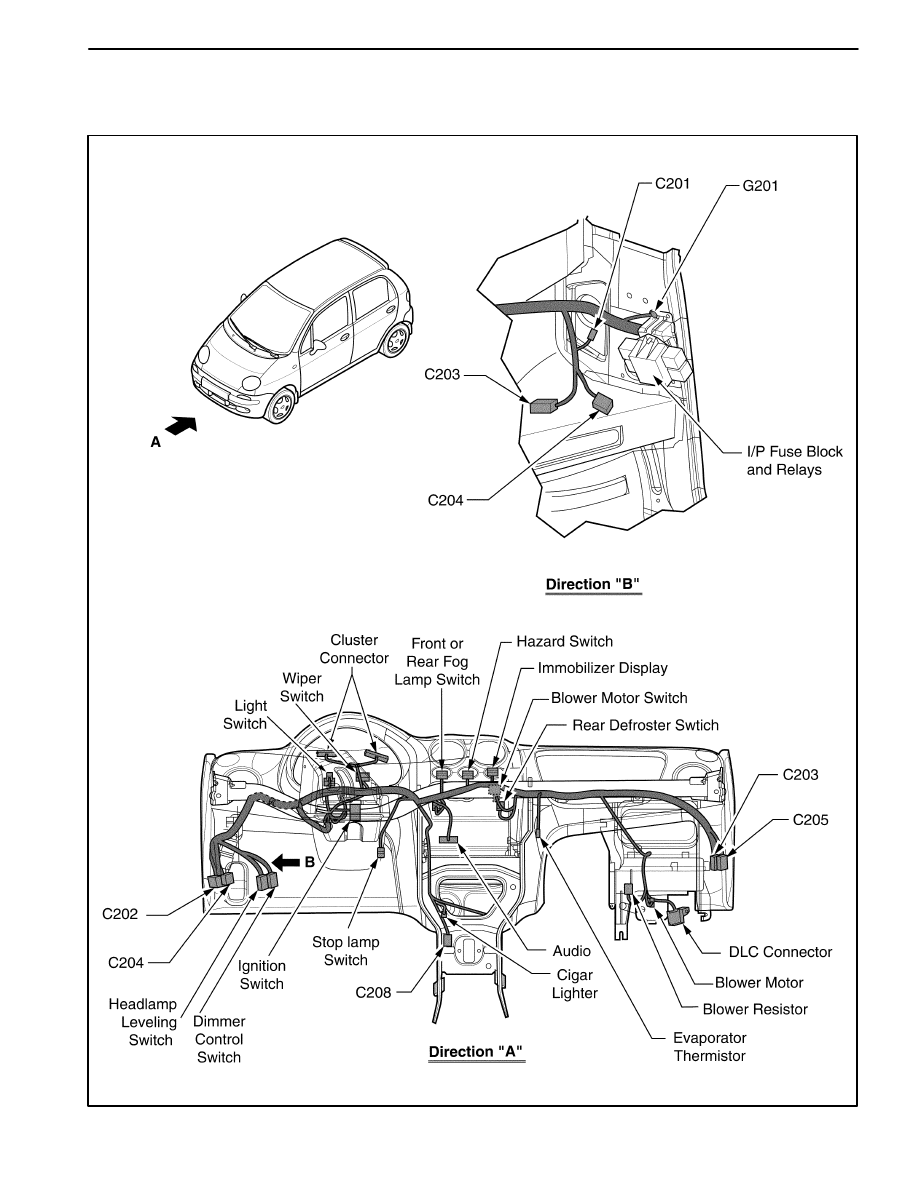

INSTRUMENT HARNESS ROUTING

(Left–Hand Drive)

D111403E

BODY WIRING SYSTEM 9A – 15

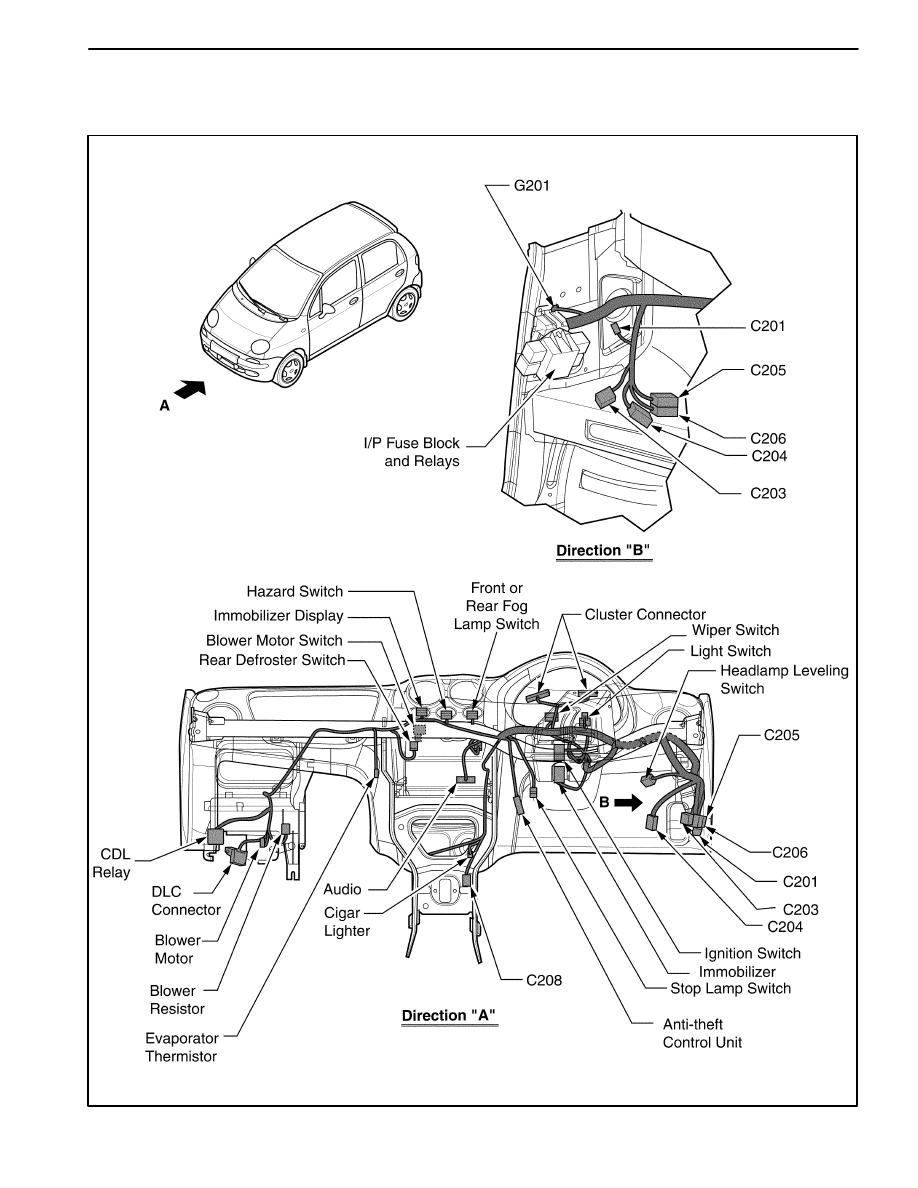

INSTRUMENT HARNESS ROUTING

 (Right–Hand Drive)

D111403F

9A – 16 BODY WIRING SYSTEM

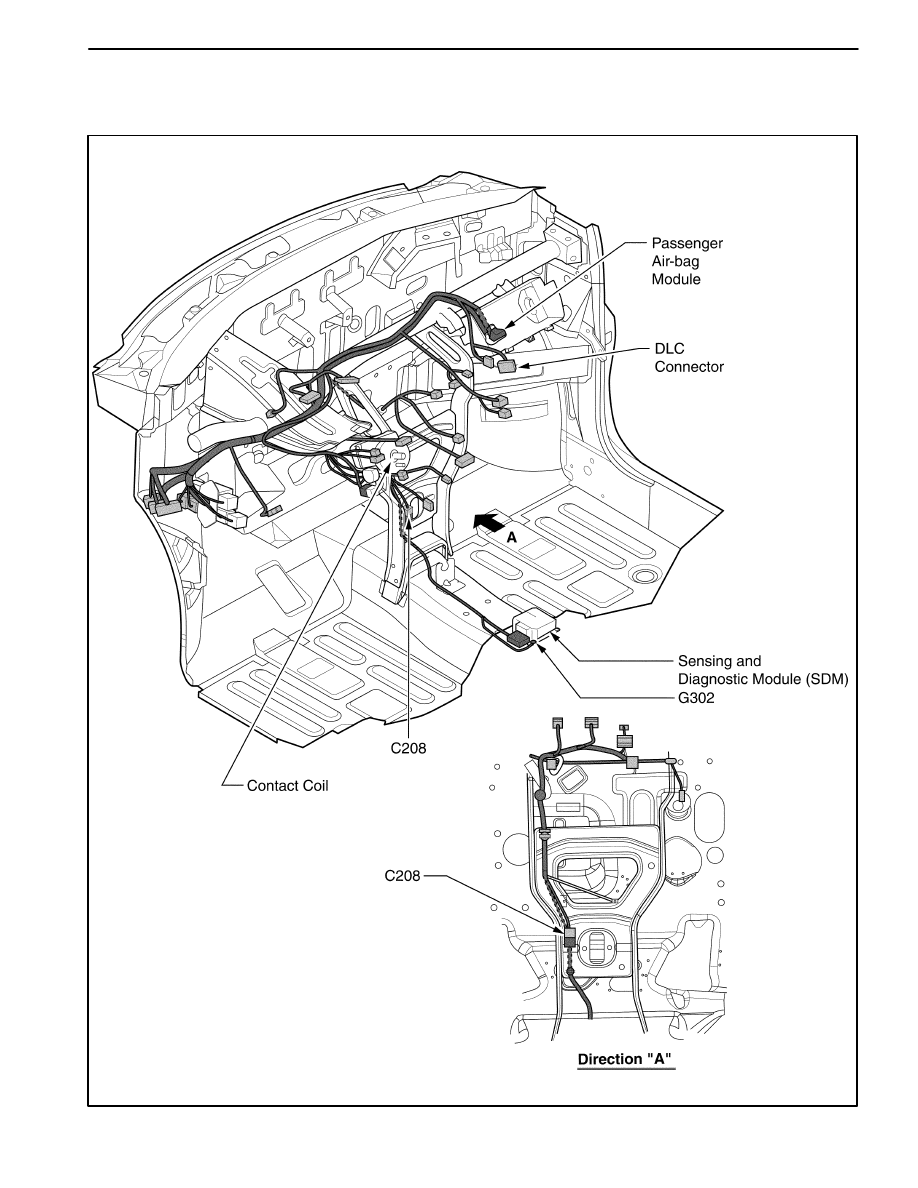

AIRBAG HARNESS ROUTING

(Left–Hand Drive Shown, Right–Hand Drive Similar)

D111404D

BODY WIRING SYSTEM 9A – 17

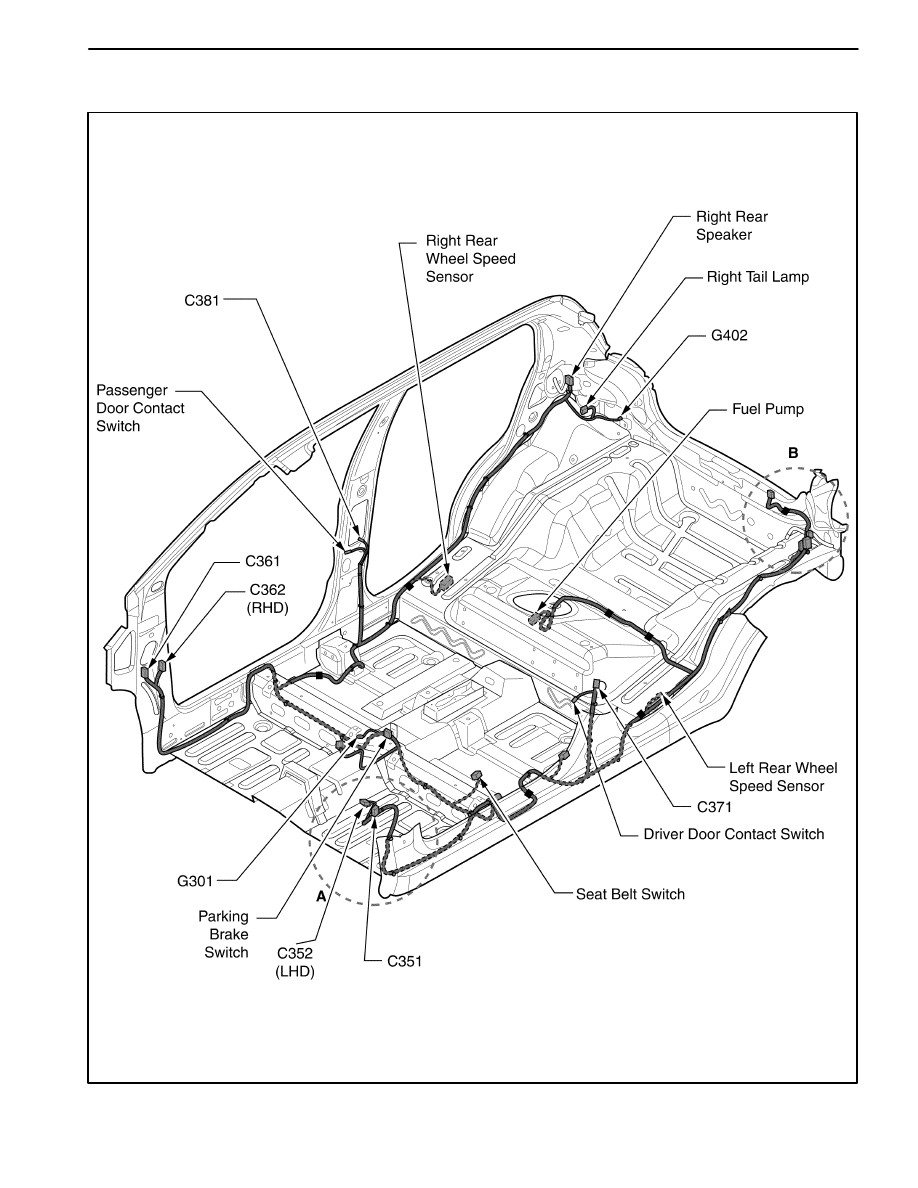

BODY HARNESS ROUTING

D111405D
