7B -- 26 MANUAL CONTROL HEATING, VENTILATION, AND AIR CONDITIONING SYSTEM

DAEWOO M-150 BL2

D18B530B

D18B531A

D

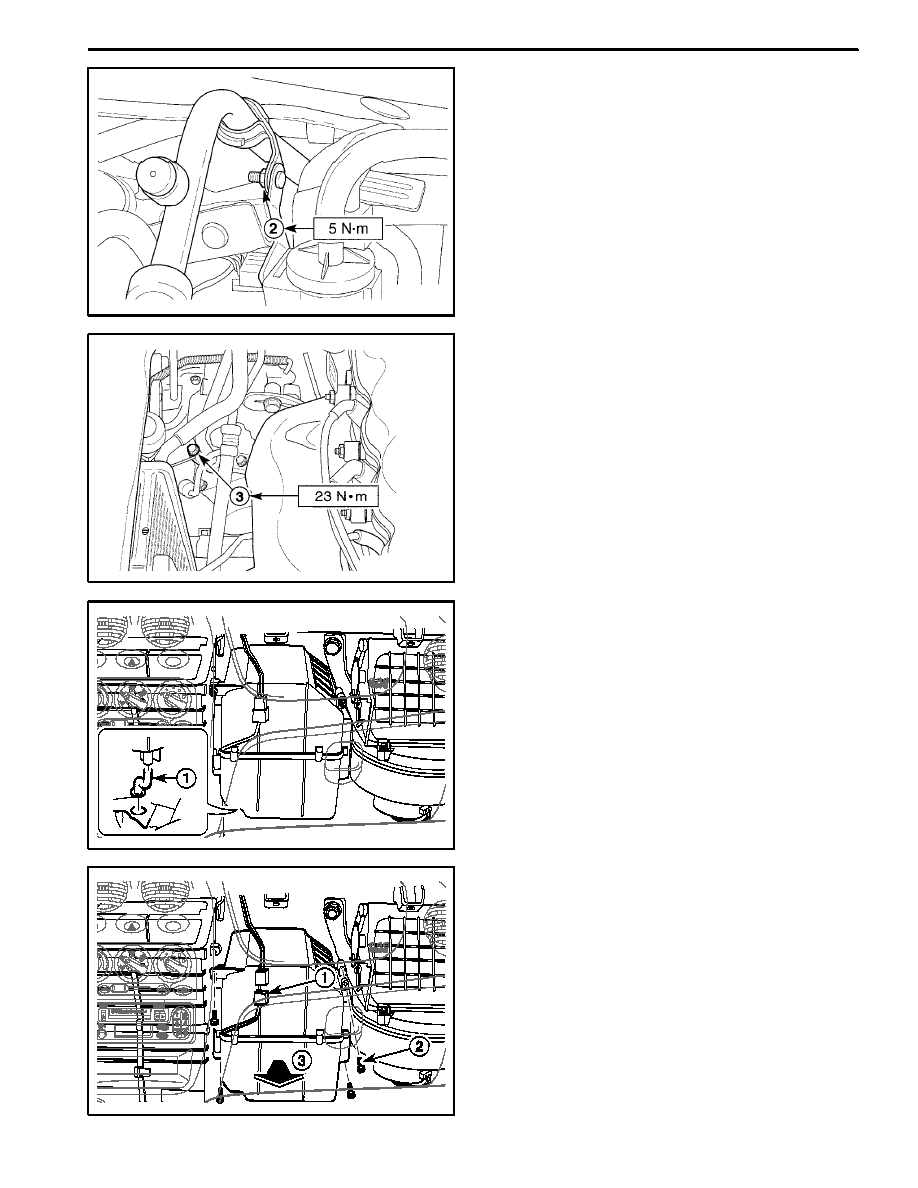

Tighten the bracket nut to 5 NSm (44 lb-in) (2).

D

Tighten the bolt securing the A/C low pressure pipe

line at the compressor to 23 NSm (17 lb-ft) (3).

2. Evacuate and recharge the system. Refer to “Dis-

charging, Adding Oil, Evacuating, and Charging Pro-

cedure for A/C System” in this section.

3. Connect the negative battery cable.

D108B532

D108B533

EVAPORATOR UNIT AND DRAIN

HOSE

(Left--Hand Drive Shown, Right--Hand

Drive Similar)
Removal Procedure

1. Disconnect the negative battery cable.
2. Discharge and recover the refrigerant. Refer to “Dis-

charging, Adding Oil, Evacuating, and Charging Pro-

cedures for A/C System” in this section.

3. Loosen the high pressure pipe line (receiver dry-

er → evaporator) nut and the low pressure pipe line

(evaporator → compressor) nut.

4. Remove the glove box. Refer to Section 9E, Instru-

mentation/Driver information.

5. Remove the evaporator unit.

D

Remove the drain hose (1).

D

Disconnect the thermistor connector (2).

D

Remove the screws (3).

D

Remove the evaporator backward slowly (4).

MANUAL CONTROL HEATING, VENTILATION, AND AIR CONDITIONING SYSTEM 7B -- 27

DAEWOO M-150 BL2

D18B534A

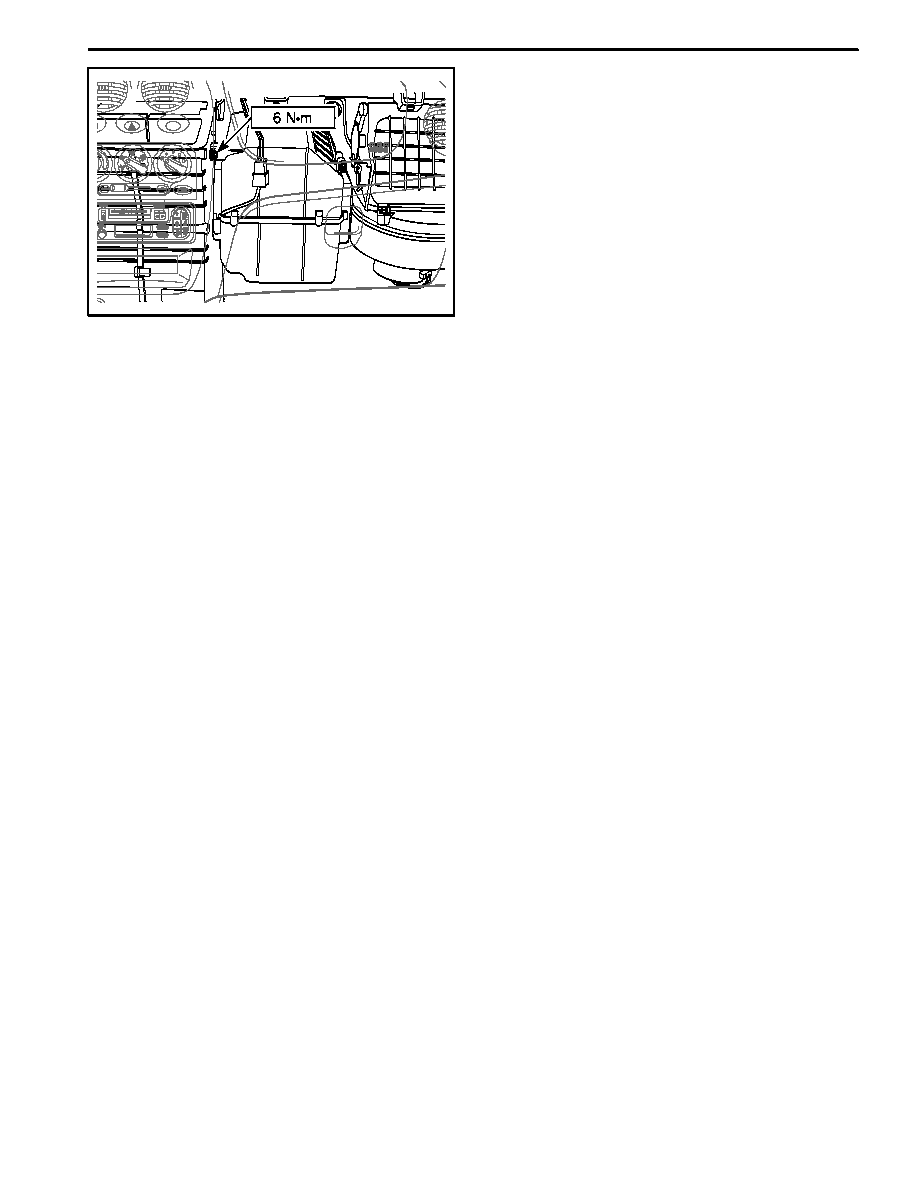

Installation Procedure

1. Install the evaporator evaporator with the screws.
2. Connect the thermistor connector.
3. Install the drain hose.
4. Install the glove box. Refer to Section 9E, Instrumen-

tation / Driver Information.

5. Tighten the high pressure pipe line (receiver dry-

er → evaporator) nut and the low pressure pipe line

(evaporator → compressor) nut to 14 NSm (10.5 lb-ft).

6. Evacuate and recharge the system. Refer to “Dis-

charging, Adding Oil, Evacuating, and Charging Pro-

cedures for A/C System” in this section.

7. Connect the negative battery cable.

7B -- 28 MANUAL CONTROL HEATING, VENTILATION, AND AIR CONDITIONING SYSTEM

DAEWOO M-150 BL2

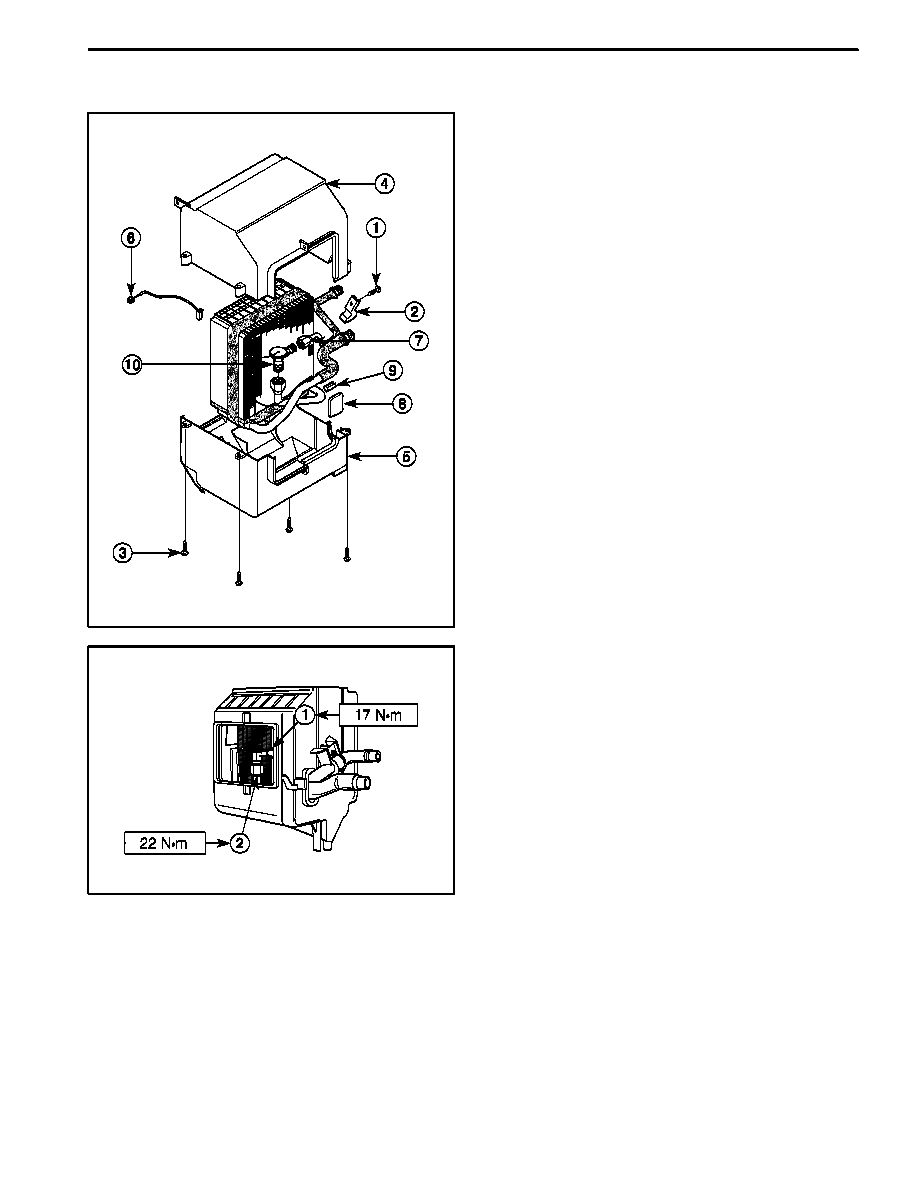

UNIT REPAIR

D18B701A

EVAPORATOR CORE AND

EXPANSION VALVE

Disassembly Procedure

1. Remove the evaporator unit. Refer to “Evaporator

Unit and Drain Hose” in this section.

2. Remove the evaporator core and expansion valve.

D

Remove the screw (1).

D

Remove the clamp (2).

D

Remove the screws securing the evaporator case

cover (3).

D

Remove the upper evaporator case cover (4).

D

Remove the lower evaporator case cover (5).

D

Remove the thermistor (6).

D

Loosen the fitting and remove the high pressure

pipe line (7).

D

Remove the tape (8).

D

Remove the evaporator plate seal (9).

D

Loosen the fitting and remove the expansion valve

(10).

D18B702A

Assembly Procedure

1. Install the exponsion valve with the fitting.

Tighten

Tighten the high pressure pipe line coupling to 17 NSm

(13 lb-ft) (1).

2. Install the evaporator plate seal.
3. Install the tape.
4. Install the high pressure pipe line with the fitting.

Tighten

Tighten the expansion valve coupling to 22 NSm (16

lb-ft) (2).

5. Install the thermistor.
6. Install the screws securing the evaporator case cov-

er.

7. Install the clamp and the screw.
8. Install the evaporator unit. Refer to “Evaporator Unit

and Drain Hose” in this section.

MANUAL CONTROL HEATING, VENTILATION, AND AIR CONDITIONING SYSTEM 7B -- 29

DAEWOO M-150 BL2

D10B703A

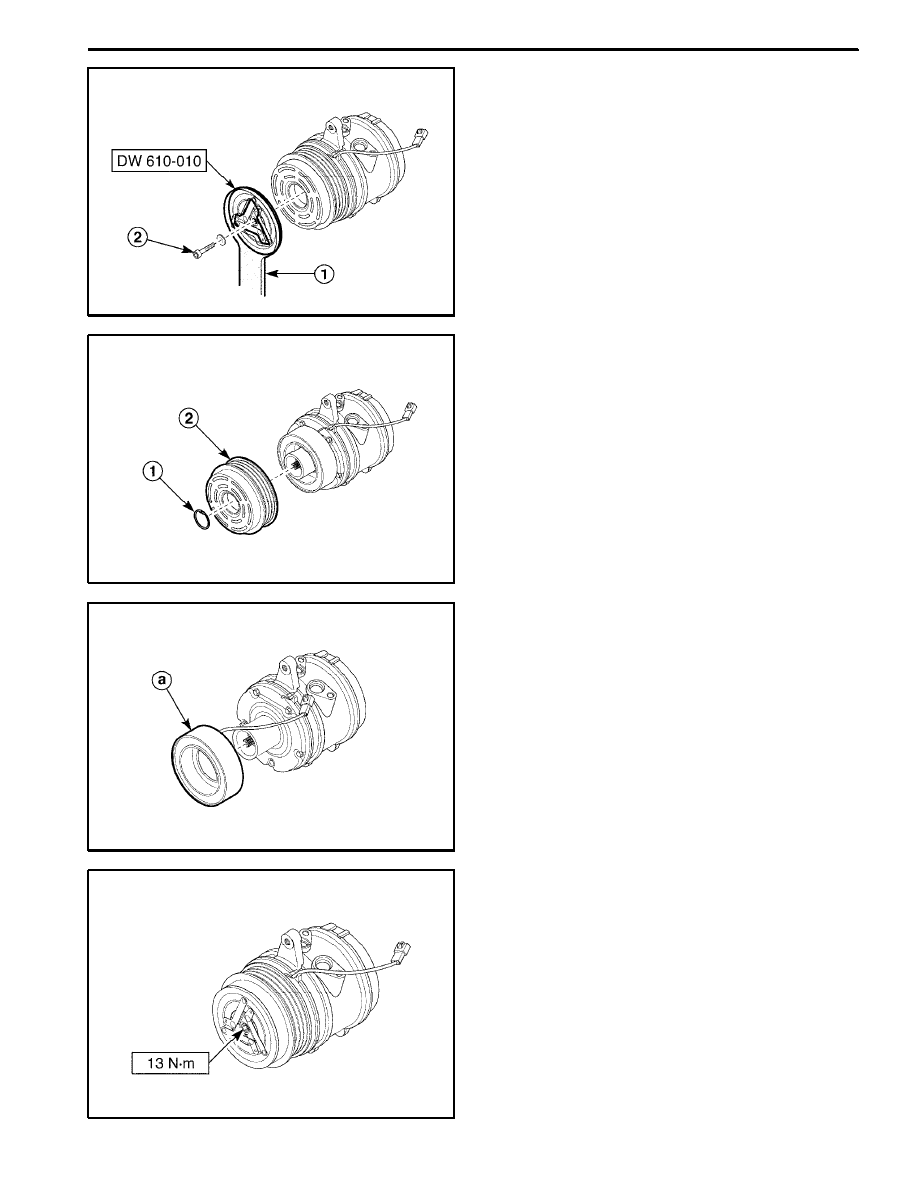

COMPRESSOR OVERHAUL

Tools Required

DW--610--010 Clutch Hub Holding Tool

Disassembly Procedure

1.Remove the compressor. Refer to “Compressor” in

this section.

2. Remove the clutch drive plate.

D

Use the clutch hub holding tool DW--610--010 to

keep the clutch drive plate (1).

D

Remove the shaft bolt (2).

D18B704A

3. Remove the compressor pulley.

D

Remove the snap ring using a ring pryer (1).

D

Remove the pulley (2).

D18B705A

4. Disconnect the wiring harness holder and remove the

electromagnetic clutch.
a. Electromagnetic clutch

D18B706B

Assembly Procedure

1. Connect the wiring harness holder and install the

clutch coil.

2. Install the snap ring and compressor pulley.
3. Use the clutch hub holding tool DW--610--010, install

the clutch drive plate with the shaft bolt.

Tighten

Tighten the shaft bolt to 13 NSm (115 lb-in).

4. Install the compressor. Refer to “Compressor” in this

section.
