7B -- 22 MANUAL CONTROL HEATING, VENTILATION, AND AIR CONDITIONING SYSTEM

DAEWOO M-150 BL2

D18B514A

D

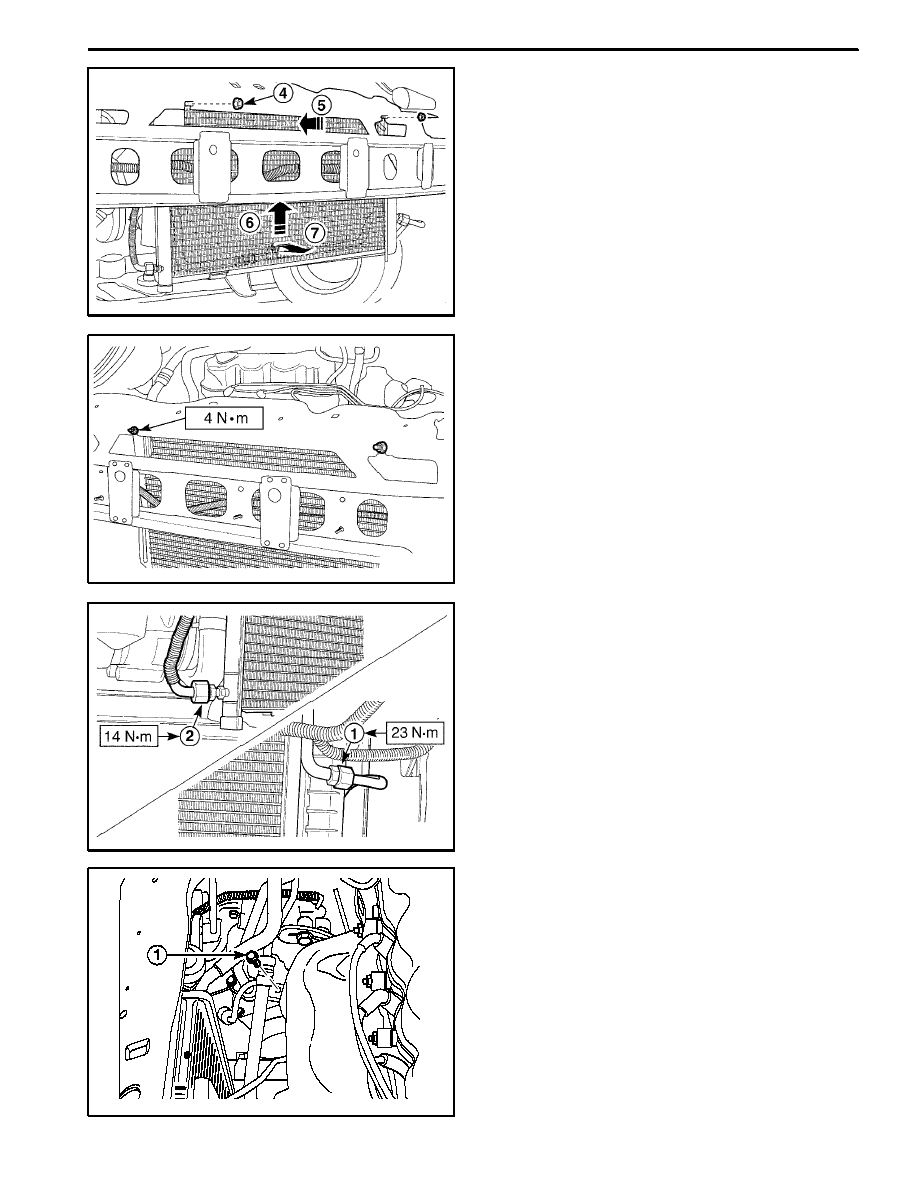

Remove the condenser mounting nuts (3).

D

Push the top of the condenser (4).

D

Take off the condenser from the lower bracket by

lifting the condenser (5).

D

Remove the condenser (6).

D18B515B

Installation Procedure

Important: Discard the removed O--rings.
1. Install the condenser with the nuts.

Tighten

Tighten the condenser mounting nuts to 4 NSm (36 lb-

in).

D18B516B

2. Tighten the fittings and the bolt.

Tighten

D

Tighten the condenser pipe--to--compressor pipe

fitting to 23 NSm (17 lb-ft) (1).

D

Tighten the condenser pipe--to--receiver dryer pipe

fitting to 14 NSm (10.5 lb-ft) (2).

3. Evacuate and recharge the system. Refer to “Dis-

charging, Adding Oil, Evacuating, and Charging Pro-

cedures for A/C System” in this section.

4. Install the front bumper fascia. Refer to Section 9O,

Bumpers and Fascias.

5. Connect the negative battery cable.

D108B517

A/C HIGH PRESSURE PIPE LINE

(Left--Hand Drive Shown, Right--Hand

Drive Similar)

Removal Procedure

1. Disconnect the negative battery cable.

2. Remove the front bumper fascia. Refer to Section

9O, Bumpers and Fascias.

3. Discharge and recover the refrigerant. Refer to “Dis-

charging, Adding Oil, Evacuating, and Charging Pro-

cedures for A/C System” in this section.

4. Remove the A/C high pressure pipe line between the

compressor and the condenser.
D

Remove the bolt securing the high pressure pipe

line to the compressor (1).

MANUAL CONTROL HEATING, VENTILATION, AND AIR CONDITIONING SYSTEM 7B -- 23

DAEWOO M-150 BL2

D18B518A

D

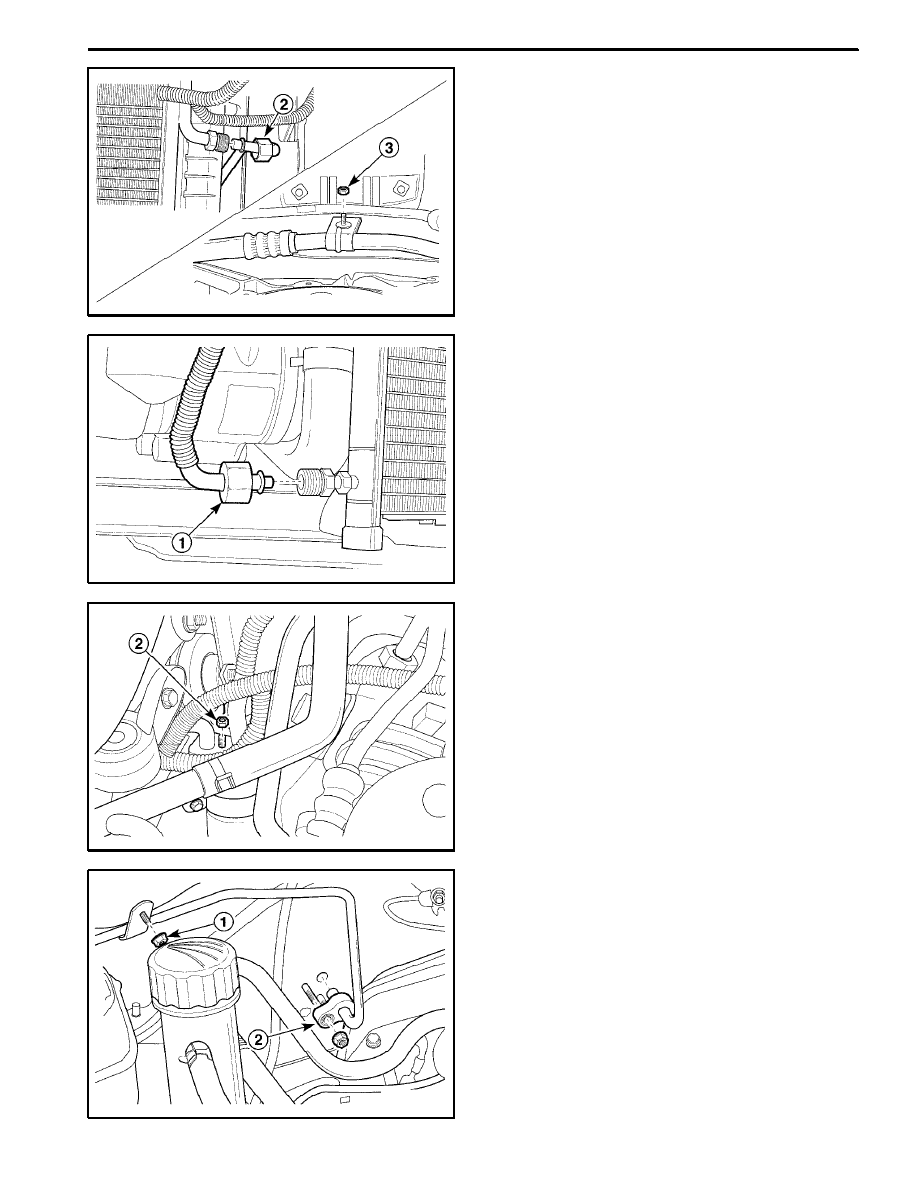

Loosen the fitting securing the high pressure pipe

line to the condenser pipe line (2).

D

Remove the clamp nut (3).

D18B519A

5. Remove the A/C high pressure pipe line between the

condenser and the receiver dryer.
D

Loosen the fitting securing the receiver dryer to the

condenser (1).

D108B520

D

Remove the receiver dryer flange nuts (2).

D18B521A

6. Remove the A/C high pressure pipe line between the

receiver dryer and the evaporator.
D

Remove the purge control valve. Refer to Section

1F, Engine Controls.

D

Remove the bracket nut (1).

D

Loosen the fitting (2).

7B -- 24 MANUAL CONTROL HEATING, VENTILATION, AND AIR CONDITIONING SYSTEM

DAEWOO M-150 BL2

D18B522A

D18B523B

D18B524A

Installation Procedure

Important: Discard the removed O--rings.

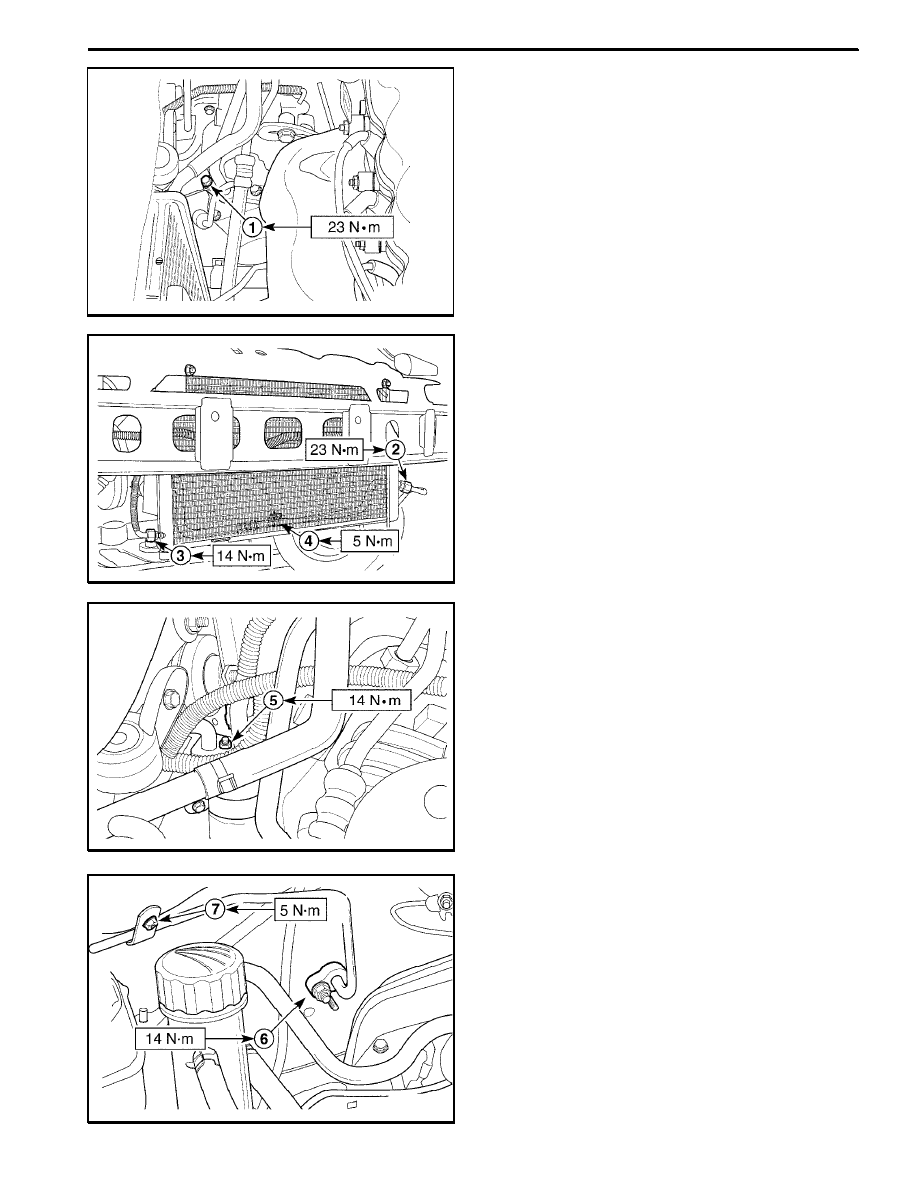

1. Install the high pressure pipe lines with the bolts, the

nuts, and the fittings.

Tighten

D

Tighten the bolt securing the high pressure pipe

line to the compressor to 23 NSm (17 lb-ft) (1).

D

Tighten the fitting securing the high pressure pipe

line to the condenser pipe line to 23 NSm (17 lb-ft)

(2).

D

Tighten the fitting securing the high pressure pipe

line to the receiver dryer to 14 NSm (10.5 lb-ft) (3).

D

Tighten the bracket nut to 5 NSm (44 lb-in) (4).

D

Tighten the receiver dryer flange nuts to 14 NSm

(10.5 lb-ft) (5).

D

Tighten the nut securing the high pressure pipe line

to the evaporator to 14 NSm (10.5 lb-ft) (6).

D

Tighten the bracket nut to 5 NSm (44 lb-in) (7).

2. Install the purge control valve. Refer to Section 1F,

Engine controls.

3. Evacuate and recharge the system. Refer to “Dis-

charging, Adding Oil, Evaculating, and Charging Pro-

cedures for A/C System” in this section.

4. Install the front bumper fascia. Refer to Section 9O,

Bumpers and Fascias.

5. Connect the negative battery cable.

D18B525B

MANUAL CONTROL HEATING, VENTILATION, AND AIR CONDITIONING SYSTEM 7B -- 25

DAEWOO M-150 BL2

D108B526

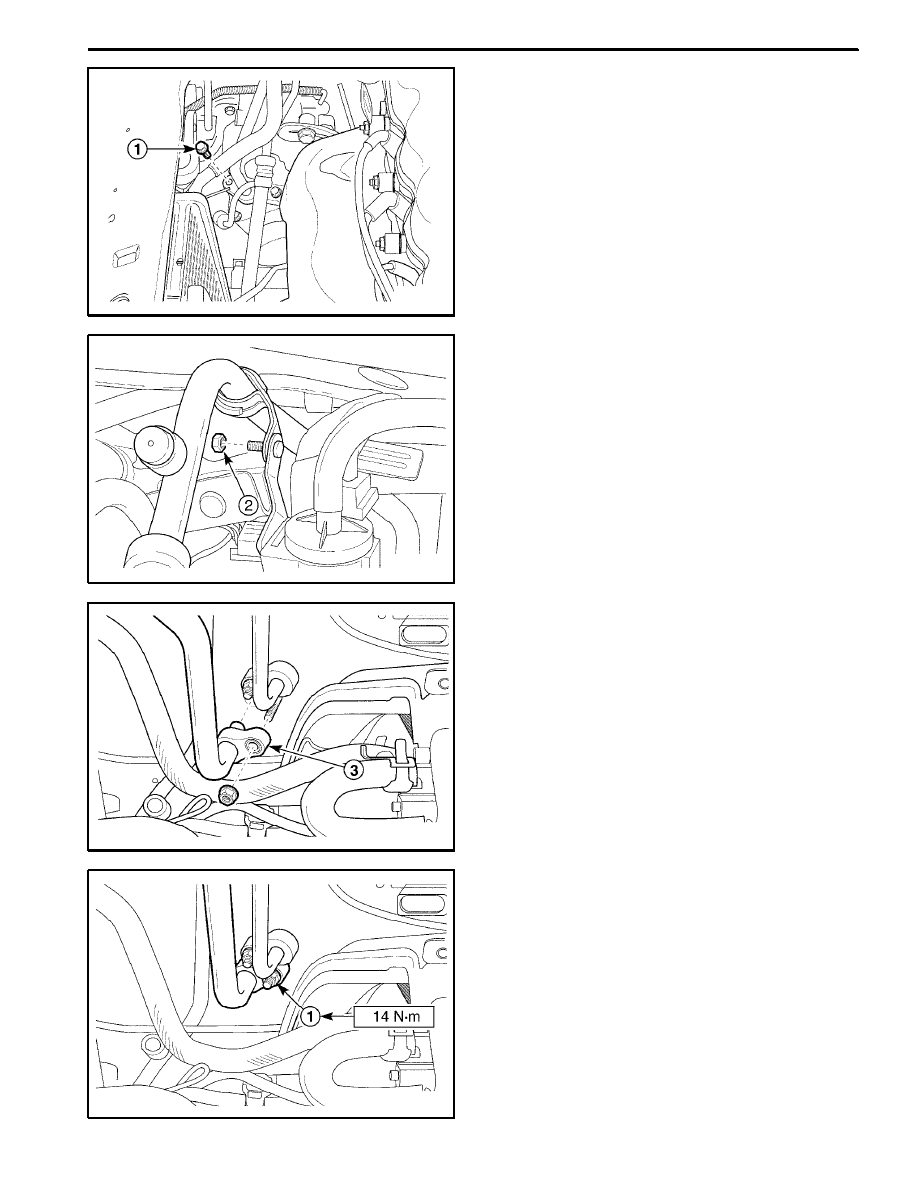

A/C LOW PRESSURE PIPE LINE

(Left--Hand Drive Shown, Right--Hand

Drive Similar)
Removal Procedure

1. Disconnect the negative battery cable.
2. Discharge and recover the refrigerant. Refer to “Dis-

charging, Adding Oil, Evacuating, and Charging Pro-

cedures for A/C System” in this section.

3. Remove the A/C low pressure pipe line.

D

Remove the bolt securing the A/C low pressure

pipe line at the compressor (1).

D18B527A

D

Remove the bracket nut from shut bar (2).

D18B528A

D

Remove the purge control valve. Refer to Section

1F, Engine Controls.

D

Loosen the nut securing the A/C low pressure pipe

line at the evaporator (3).

D18B529B

Installation Procedure

Important: Discard the removed O--rings.
1. Install the A/C low pressure pipe line.

Tighten

D

Tighten the nut securing the A/C low pressure pipe

line at the evaporator to 14 NSm (10.5 lb-ft) (1).
