9S –  6  ЗАДНЯЯ  ЧАСТЬ  КУЗОВА

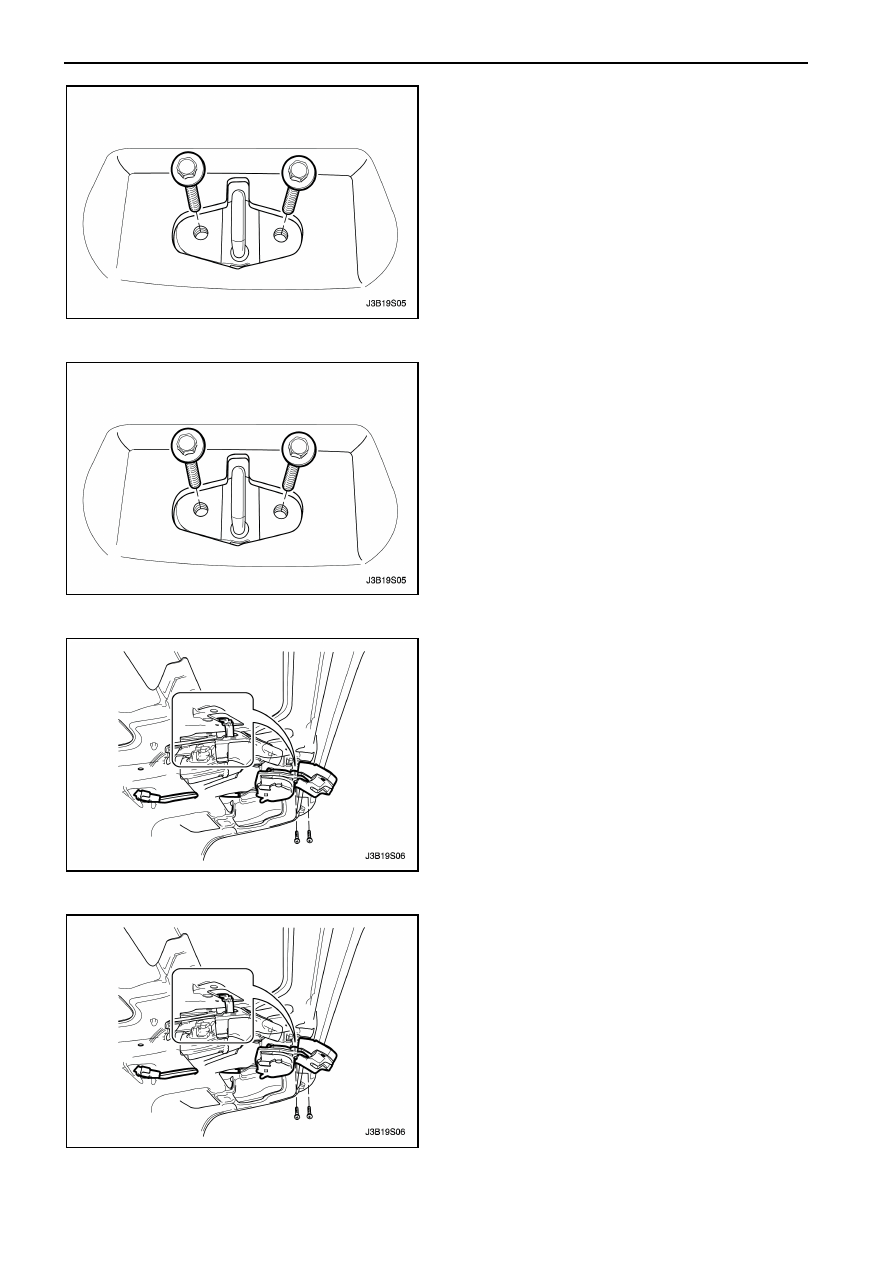

ФИКСАТОР ЗАМКА БАГАЖНОГО
ОТСЕКА

Процедура снятия

1.  Откройте багажный отсек.
2.  Снимите  облицовку  порога  багажного  отсека.

Смотрите Раздел 9G, "Интерьер".

3.  Открутите  болты  крепления  и  снимите

фиксатор замка.

4.  Вытащите фиксатор замка.

Процедура установки

1.  Соедините трос разъединения замка.
Примечание:

Соприкосновения

поверхностей

неодинаковых  металлов  может  привести  к
быстрой  коррозии.  Убедитесь  в  правильности
затяжек  для  предотвращения  преждевременной
коррозии.
2.  Установите фиксатор замка и закрутите болты.

Затяжка

Затяните  болты  фиксатора  замка  багажника
моментом 8 Нм.

3.  Установите  облицовку  порога  багажного

отсека. Смотрите Раздел 9G, "Интерьер".

ЗАМОК БАГАЖНОГО ОТСЕКА

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите крышку замка багажника.
3.  Отсоедините электрический разъем.
4.  Открутите винты и снимите замок багажника.
5.  Отсоедините тягу замка.

Процедура установки

1.  Соедините тягу замка.
Примечание:

Соприкосновения

поверхностей

неодинаковых  металлов  может  привести  к
быстрой  коррозии.  Убедитесь  в  правильности
затяжек  для  предотвращения  преждевременной
коррозии.
2.  Установите  замок  багажника  и  закрутите

винты.

Затяжка

Затяните  винты  замка  багажника  моментом  6
Нм.

3.  Соедините электрический разъем.
4.  Установите крышку замка багажника.
5.  Соедините

отрицательную

клемму

аккумуляторной батареи.



  ЗАДНЯЯ  ЧАСТЬ  КУЗОВА    9S  –  7

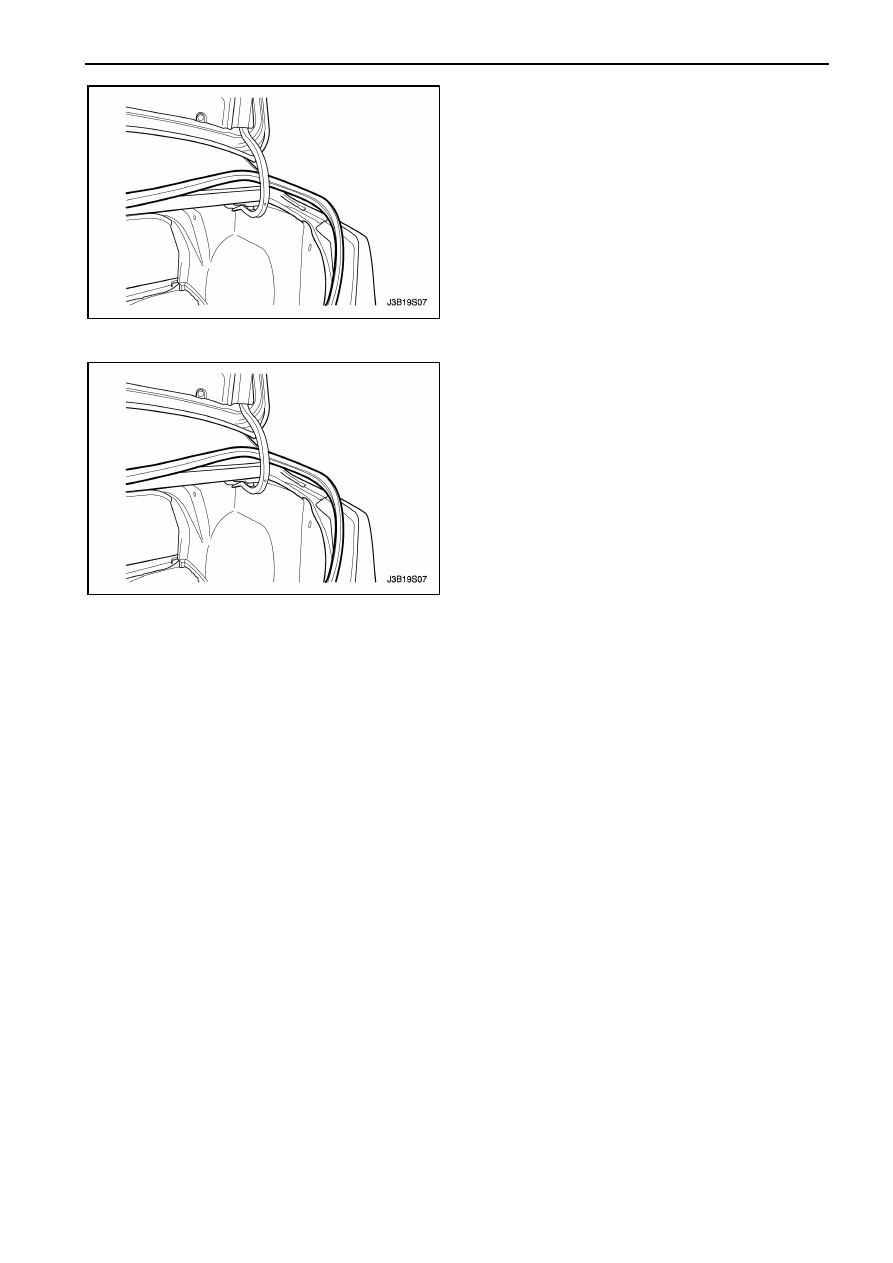

УПЛОТНИТЕЛЬ

Процедура снятия

1.  Откройте крышку багажника.
2.  Снимите  уплотнитель  с  отбортовки  края

проема багажника.

Процедура установки

1.  Установите  уплотнитель  на  отбортовку  края

проема багажника.

2.  Осмотрите  уплотнитель.  Удостоверьтесь,  что

уплотнитель полностью сел на край проема.

3.  С помощью струи воды  из шланга (без  сопла)

проверьте  герметичность  уплотнение  крышки
багажника  по  отсутствию  протекания  воды  в
багажник.

•

  Если

достигнута

требуемая

степень

уплотнения  крышки  багажника,  то  в
дальнейшем  дополнительные  операции  с
уплотнителем не требуется.

•

  Если  вода  протекает  в  багажный  отсек,

повторите

процедуру

установки

уплотнителя.

9S –  8  ЗАДНЯЯ  ЧАСТЬ  КУЗОВА

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ





ДВЕРЦА
ТОПЛИВОЗАПРАВОЧНОЙ
ГОРЛОВИНЫ

Дверца

топливозаправочной

горловины

прикреплена  к  кармашку  топливного  бака  на
правой

стороне

автомобиля.

Дверца

топливозаправочной  горловины  откроется,  если
потянуть

рукоятку

открытия

дверцы

топливозаправочной горловины, расположенную
на полу слева, рядом сиденьем водителя.



КРЫШКА БАГАЖНИКА

Крышка  багажника  включает  в  себя  внутренние
облицовки

и

внешние

панели,

который

наклеивается  по периметру.







РАЗДЕЛ 9Т

АВТОСИГНАЛИЗАЦИЯ И

ЦЕНТРАЛЬНЫЙ ЗАМОК

ПРЕДОСТЕРЕЖЕНИЕ : Отсоедините  "отрицательную"  клемму  батареи  перед  снятием  или
установкой любого электрооборудования, или когда приборы и инструменты могут замкнуть
незащищенные  электрические  цепи.  Отсоединение  этой  клеммы  поможет  предотвратить
получение  травм  работниками  и  повреждения  транспортного  средства.  Зажигание  всегда
должно быть в положении "В" пока не будет указано иначе.

СОДЕРЖАНИЕ

ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА …………………

9Т-1

Спецификация моментов
затяжек ……………………………..

9Т-1

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И
ДИАГРАММЫ ………………………...

9Т-2

Система противоугона и
дистанционного управления ……

9Т-2

Разъем блока управления /
приемник данных …………………

9Т-2

ОБСЛУЖИВАНИЕ И РЕМОНТ …….

9Т-4

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ..

9Т-4

Блока управления / приемник
данных ……………………………...

9Т-4

Сирена ……………………………...

9Т-4

Программирование передатчика
дистанционного управления ……

9Т-5

ОСНОВНОЕ ОПИСАНИЕ И
РАБОТА СИСТЕМ …………………...

9Т-6

Система противоугона и
дистанционного управления ……

9Т-6

Дистанционное запирание и
отпирание ………………………….

9Т-6

Индикатор охранной
сигнализации ……………………...

9Т-6

Датчик охранной сигнализации ..

9Т-6

Сирена ……………………………...

9Т-7

Пеленгатор автомобиля ………

9Т-7

Автоматическое запирание ……

9Т-7

Блок управления / приемник
данных  ……………………………..

9Т-7

Сигнал ошибки или признака
проникновения …………………….

9Т-7

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК

НАИМЕНОВАНИЕ

Нм

Болты крепления сирены

11
