Daewoo Lacetti (2004 год). Руководство - часть 538

9R –  8  ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

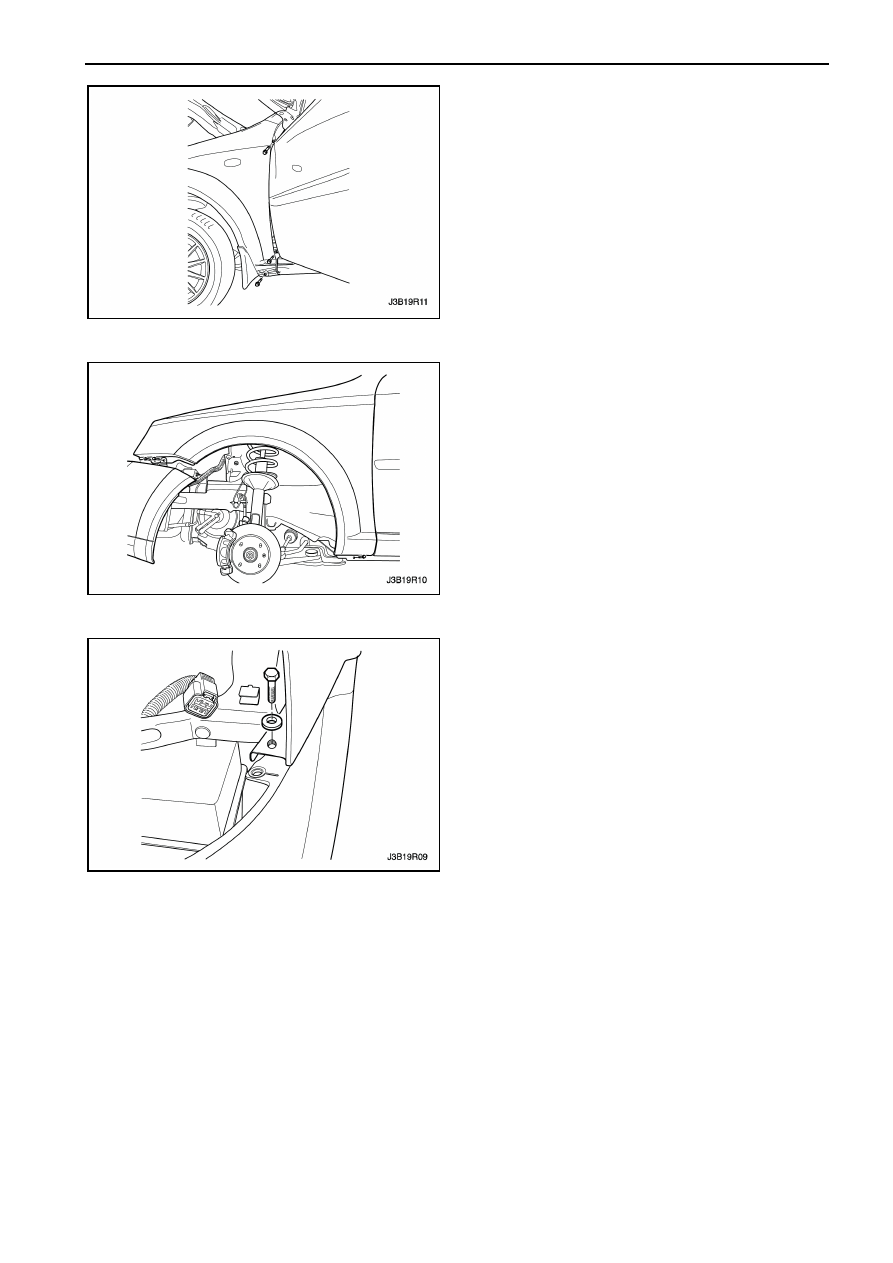

4.  Снимите рубашку переднего бампера.
5.  Открутите  болты  с  сзади  крыла  рубашки

переднего бампера.

6.  Открутите нижние болты крыла.

7.  Откройте  переднюю  дверь  и  открутите  болты

на передней стойке.

8.  Снимите

уплотнитель

вентиляционной

решетки.

9.  Открутите  верхние  болты  крыла  и  снимите

крыло.

Процедура установки

Примечание:

Соприкосновение

поверхностей

неодинаковых  металлов  может  привести  к
быстрой  коррозии.  Убедитесь  в  правильности
затяжек  для  предотвращения  преждевременной
коррозии.

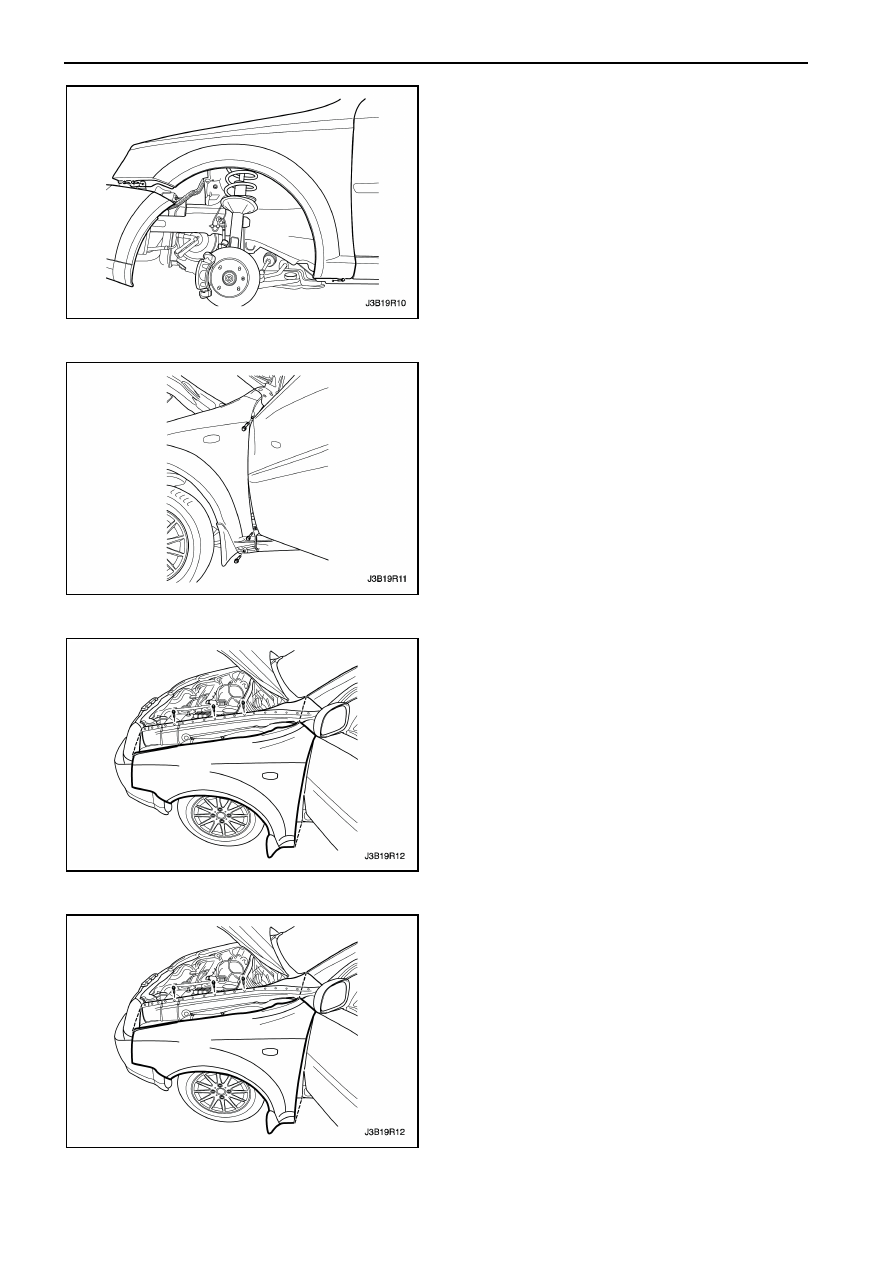

1.  Установите  крыло  и  закрутите  верхние  болты

крыла.

Затяжка

Затяните  верхние  болты  крыла  моментом
10 Нм.



 ПЕРЕДНЯЯ  ЧАСТЬ  КУЗОВА  9R – 9

2.  Установите

уплотнитель

вентиляционной

решетки на первоначальное положение.

3.  Закрутите болт на передней стойке

Затяжка

Затяните  болт  крыла  на  передней  стойке
моментом 10 Нм.

4.  Закрутите нижние болты крыла.

Затяжка

Затяните  нижние  болты  крыла  моментом
10 Нм.

5.  Закрутите  болты  с  сзади  крыла  рубашки

переднего бампера.

Затяжка

Затяните  болты  рубашки  переднего  бампера
моментом 10 Нм.

6.  Установите  рубашку  переднего  бампера  на

первоначальное положение.

7.  Закрутите

болты

крепления

рубашки

переднего бампера к крылу.

Затяжка

Затяните болты крепления рубашки переднего
бампера к крылу моментом 2.5 Нм

8.  Установите

передние

фары

на

первоначальное положение.

9.  Установите  колесную  арку  переднего  колеса.

Смотрите "Колесная  арка переднего  колеса" в
этом разделе.

9R –  10  ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ





ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

Автомобиль  имеет  единый  кузов  с  рамой  в
сборе,  поддерживающий  двигатель  и  коробку
передач.  Панели  крыльев  и  суппорт  радиатора
также являются цельными деталями кузова.


















РАЗДЕЛ 9S

ЗАДНЯЯ ЧАСТЬ КУЗОВА

ПРЕДОСТЕРЕЖЕНИЕ : Отсоедините  "отрицательную"  клемму  батареи  перед  снятием  или
установкой любого электрооборудования, или когда приборы и инструменты могут замкнуть
незащищенные  электрические  цепи.  Отсоединение  этой  клеммы  поможет  предотвратить
получение  травм  работниками  и  повреждения  транспортного  средства.  Зажигание  всегда
должно быть в положении "В" пока не будет указано иначе.

СОДЕРЖАНИЕ

ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА …………………

9S-1

Спецификация моментов
затяжек ……………………………..

9S-1

ОБСЛУЖИВАНИЕ И РЕМОНТ …….

9S-2

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ..

9S-2

Дверца топливозаправочной
горловины ………………………….

9S-2

Ручка и трос открытия дверца
топливозаправочной горловины  .

9S-2

Крышка багажника ………………..

9S-4

Торсионы крышки багажника …...

9S-5

Цилиндр замка багажного отсека

9S-5

Фиксатор замка багажного
отсека ……………………………….

9S-6

Замок багажного отсека …………

9S-6

Уплотнитель ……………………….

9S-7

ОСНОВНОЕ ОПИСАНИЕ И
РАБОТА СИСТЕМ …………………...

9S-8

Дверца топливозаправочной
горловины ………………………….

9S-8

Крышка багажника ………………..

9S-8

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК

НАИМЕНОВАНИЕ

Нм

Винты дверцы топливозаправочной горловины

4

Винт крышки рукоятки троса открытие дверцы топливозаправочной горловины

3

Винты рукоятки троса дверцы топливозаправочной горловины

10

Нижний болт крепления ремня безопасности

38

Гайки цилиндра замка багажного отсека

8

Винты цилиндра замка багажного отсека

6

Болты фиксатора замка багажного отсека

8

Болты крепления крышки багажника

10
