9L –  6  СТЕКЛА  И  ЗЕРКАЛА

Антиобледенитель внешнего зеркала заднего вида (Продолжение)

Шаг

Действие

Величина

Да

Нет

7

Произведите

ремонт

обрыва

провода

между

предохранителем EF25 и разъемом внешнего зеркала
заднего вида.
Завершен ли ремонт?

-

Система в

порядке

-

8

1.  Включите зажигание.
2.  Отсоедините  электрический  разъем  внешнего

зеркала заднего вида.

3.  Используя  омметр,  измерьте  сопротивление

между  клеммой 8 (черный  провод)  разъема
внешнего зеркала заднего вида и массой.

Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 10

Смотрите

Шаг 9

9

Произведите  ремонт  обрыва  провода  заземления
зеркала заднего вида.
Завершен ли ремонт?

-

Система в

порядке

-

10

Замените неисправной зеркало заднего вида.
Завершен ли ремонт?

-

Система в

порядке

-

АНТИОБЛЕДЕНИТЕЛЬ ВНЕШНЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА

Не регулируется электрическое управление внешним зеркалом заднего вида

Шаг

Действие

Величина

Да

Нет

1

Проверьте предохранитель F8.
Перегорел ли предохранитель F8?

-

Смотрите

Шаг 2

Смотрите

Шаг 3

2

1.  Проверьте  на  замыкание  в  цепи  и  при

необходимости произведите ремонт.

2.  Замените предохранитель F8.
Завершен ли ремонт?

-

Система в

порядке

-

3

1.  Включите зажигание.
2.  Проверьте напряжение в предохранителе F8.
Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 5

Смотрите

Шаг 4

4

Произведите

ремонт

обрыва

повода

подачи

напряжения предохранителю F8.
Завершен ли ремонт?

-

Система в

порядке

-

5

Проверьте

электрическое

управление

внешних

зеркал заднего вида.
Не  работают  ли  электрические  управления  обоих
зеркал заднего вида?

-

Смотрите

Шаг 6

Смотрите

Шаг 13

6

1.  Открутите

стяжной

винт

электрического

управления  зеркала  заднего  вида  и  включателя
электрического стеклоподъемника в сборе.

2.  Поднимите  включатель  в  сборе  так,  чтобы

разъемы на нижней части были видимы.

Закреплен  ли  разъем  к  включателю  электрического
управления внешнего зеркала заднего вида?

-

Смотрите

Шаг 8

Смотрите

Шаг 7

7

Подсоедините  разъем  к  включателю  электрического
управления внешнего зеркала заднего вида.
Завершен ли ремонт?

-

Система в

порядке

-

8

Используя омметр, проверьте на целостность провод
между  клеммой 6 (черный  провод)  разъема
электрического управления внешнего зеркала заднего
вида и массой.
Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 10

Смотрите

Шаг 9



  СТЕКЛА  И  ЗЕРКАЛА    9L  –  7

Не регулируется электрическое управление внешним зеркалом заднего вида

(Продолжение)



Шаг

Действие

Величина

Да

Нет

9

Произведите  ремонт  обрыва  провода  заземления
включателя  электрического  управления  внешнего
зеркала заднего вида.
Завершен ли ремонт?

-

Система в

порядке

-

10

1.  Включите зажигание.
2.  Проверьте  напряжение  в  клемме 8 (черный

провод)  разъема  включателя  электрического
управления внешнего зеркала заднего вида.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 12

Смотрите

Шаг 11

11

Произведите  ремонт  обрыва  провода  питания
напряжения к включателю электрического управления
внешнего зеркала заднего вида.
Завершен ли ремонт?

-

Система в

порядке

-

12

Замените  включатель  электрического  управления
внешнего зеркала заднего вида.
Завершен ли ремонт?

-

Система в

порядке

-

13

1.  На  боковой  стороне  автомобиля,  где  имеется

неисправное  зеркало  заднего  вида,  снимите
черную пластиковую облицовку с обшивки двери.

2.  Отсоедините

электрический

разъем

электрического  управления  внешнего  зеркала
заднего вида.

3.  Включите зажигание.
4.  В  разъеме  электрического  управления  внешнего

зеркала  заднего  вида,  подсоедините  вольтметр
между  клеммой 4 (серый  провод)  и  клеммой 6
(светло  серый  провод) (светло  зеленый  провод -
при  проверке  со  стороны  водителя,  фиолетовый
провод  с  белой  полоской  со  стороны  переднего
пассажира).

5.  Управляйте  включателем  внутрь / наружу  и

запишите  напряжение,  указываемое  в  каждом
положении включателя.

6.  Подсоедините  вольтметр  между  клеммой 4

(серый  провод)  и  клеммой 6 (светло  зеленый
провод,  если  проверяется  левая  сторона  или
красный  провод  с  белой  полоской – если
проверяется правая сторона).

7.  Управляйте  включателем  верх / вниз  и  запишите

напряжение,  указываемое  в  каждом  положении
включателя.

Показывает  ли вольтметр  установленную величину в
каждом  тесте,  с  изменением  полярности,  когда
включатель  изменяет  положение  с  внутреннего  на
внешний и с верхнего на нижний?

11-14 В

Смотрите

Шаг 14

Смотрите

Шаг 15

14

Замените  внешнее  зеркало  заднего  вида  с
электрическим управлением.
Завершен ли ремонт?

-

Система в

порядке

-



9L –  8  СТЕКЛА  И  ЗЕРКАЛА

Не регулируется электрическое управление внешним зеркалом заднего вида

(Продолжение)



Шаг

Действие

Величина

Да

Нет

15

1.  Открутите

стяжной

винт

включателя

электрического  управления  внешнего  зеркала
заднего вида и  электрического стеклоподъемника
в сборе.

2.  Поднимите  включатель  в  сборе  так,  чтобы  были

видны разъемы на нижней части.

3.  Оставьте  внешнее  зеркало  заднего  вида  с

электрическим  управлением  отсоединенным,  но
разъем должен остаться подсоединенным.

4.  Включите зажигание.
5.  В  разъеме  внешнего  зеркала  заднего  вида  с

электрическим  управлением,  зондируйте  для
измерения  напряжения  между  клеммой 4 (серый
провод)  и  клеммой 6 (светло  зеленый  провод,
если  тестируется  левая  сторона  и  зеленый
провод  с  черной  полосой  в  случае  тестирования
правой стороны).

6.  Управляйте  включателем  внутрь / наружу  и

запишите  напряжение,  указываемое  в  каждом
положении включателя.

7.  Подсоедините  вольтметр  между  клеммой 4

(серый провод)  и клеммой 7 (белый провод, если
проверяется левая сторона или красный провод с
белой  полоской – если  проверяется  правая
сторона).

1.  Управляйте  включателем  верх / вниз  и  запишите

напряжение,  указываемое  в  каждом  положении
включателя.

Показывает  ли вольтметр  установленную величину в
каждом  тесте,  с  изменением  полярности,  когда
включатель  изменяет  положение  с  внутреннего  на
внешний и с верхнего на нижний?

11-14 В

Смотрите

Шаг 16

Смотрите

Шаг 12

16

Произведите

ремонт

обрыва

провода

между

включателем  внешнего  зеркала  заднего  вида  с
электрическим

управлением

и

разъемом

электрического управления внешнего зеркала заднего
вида.
Завершен ли ремонт?

-

Система в

порядке

-





  СТЕКЛА  И  ЗЕРКАЛА    9L  –  9

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ВЕТРОВОЕ СТЕКЛО

Необходимые инструменты
J-24402 Съемник уплотнителя стекла

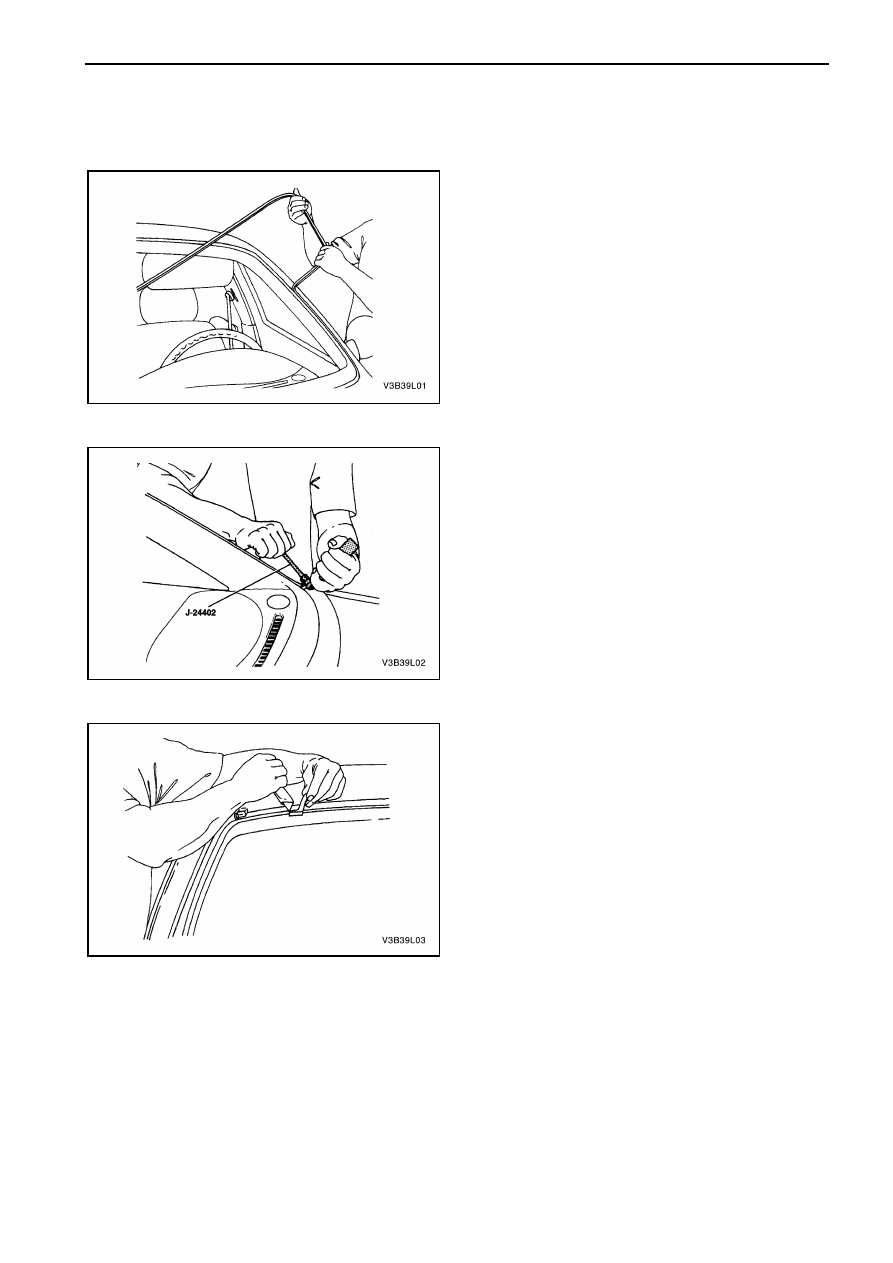

Процедура снятия

1.  Снимите  вентиляционную  решетку.  Смотрите

Раздел 9R, Передняя часть автомобиля.

2.  Снимите  внутреннее  зеркало  заднего  вида.

Смотрите  "Зеркало  заднего  вида"  в  этом
разделе.

3.  Снимите уплотнитель вокруг ветрового стекла.






4.  Используя  съемник  уплотнителя  стекла J-

24402,  отрежьте  мастику  вокруг  ветрового
стекла.













5.  Снимите ветровое стекло с автомобиля.
6.  Используя  нож,  снимите  мастику  с  ветрового

стекла.

7.  Используя  нож,  снимите  мастику  с  проема

ветрового стекла.
