9L –  2  СТЕКЛА  И  ЗЕРКАЛА

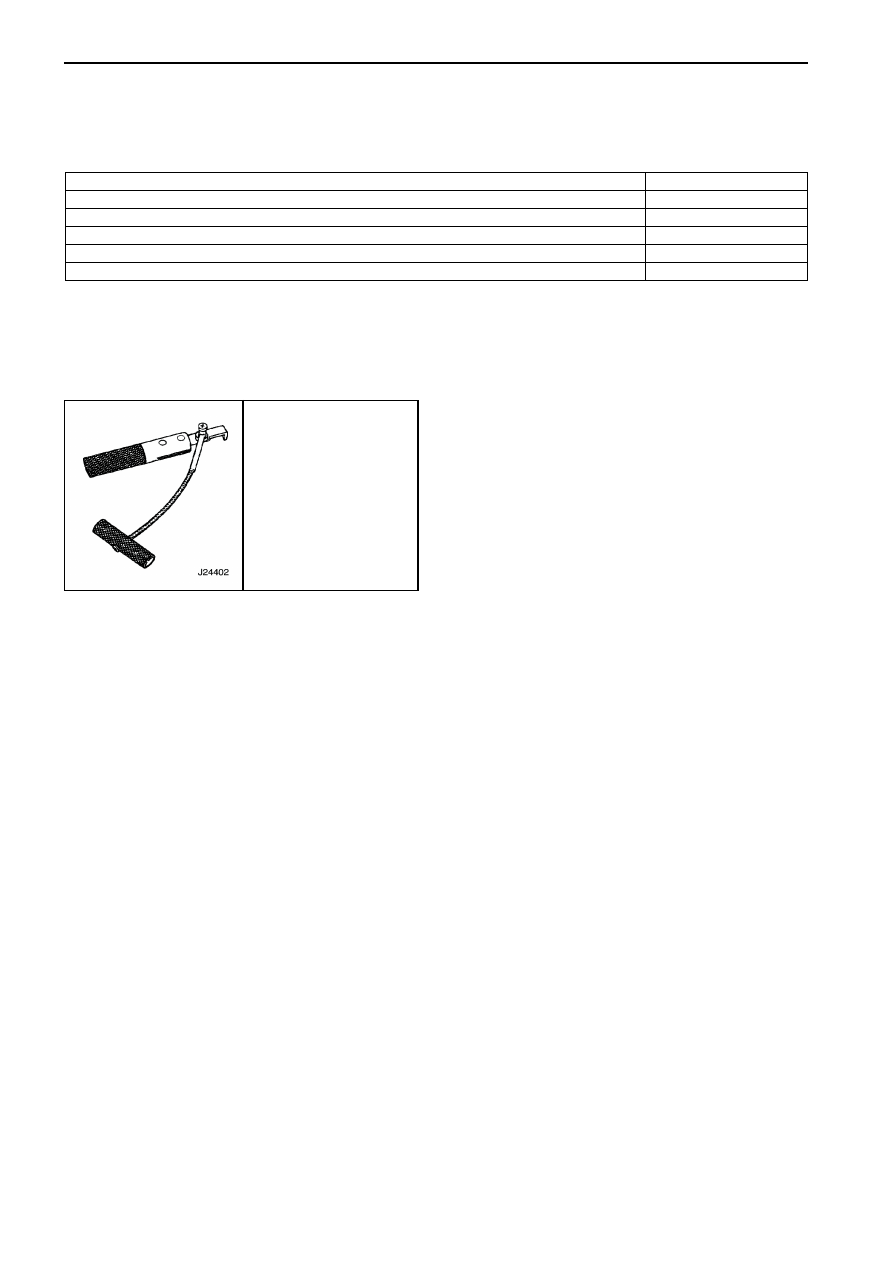

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК



Наименование

Нм

Винты крепления стекла 7
Болты крепления направляющей рейки 7
Винты крепления направляющей рейки

4

Болты и винты крепления внешнего зеркала заднего вида в сборе 4.5
Болты крепления зеркала заднего вида

1.2




СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ



ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ



J-24402

Съемник уплотнителя

стекла



  СТЕКЛА  И  ЗЕРКАЛА    9L  –  3

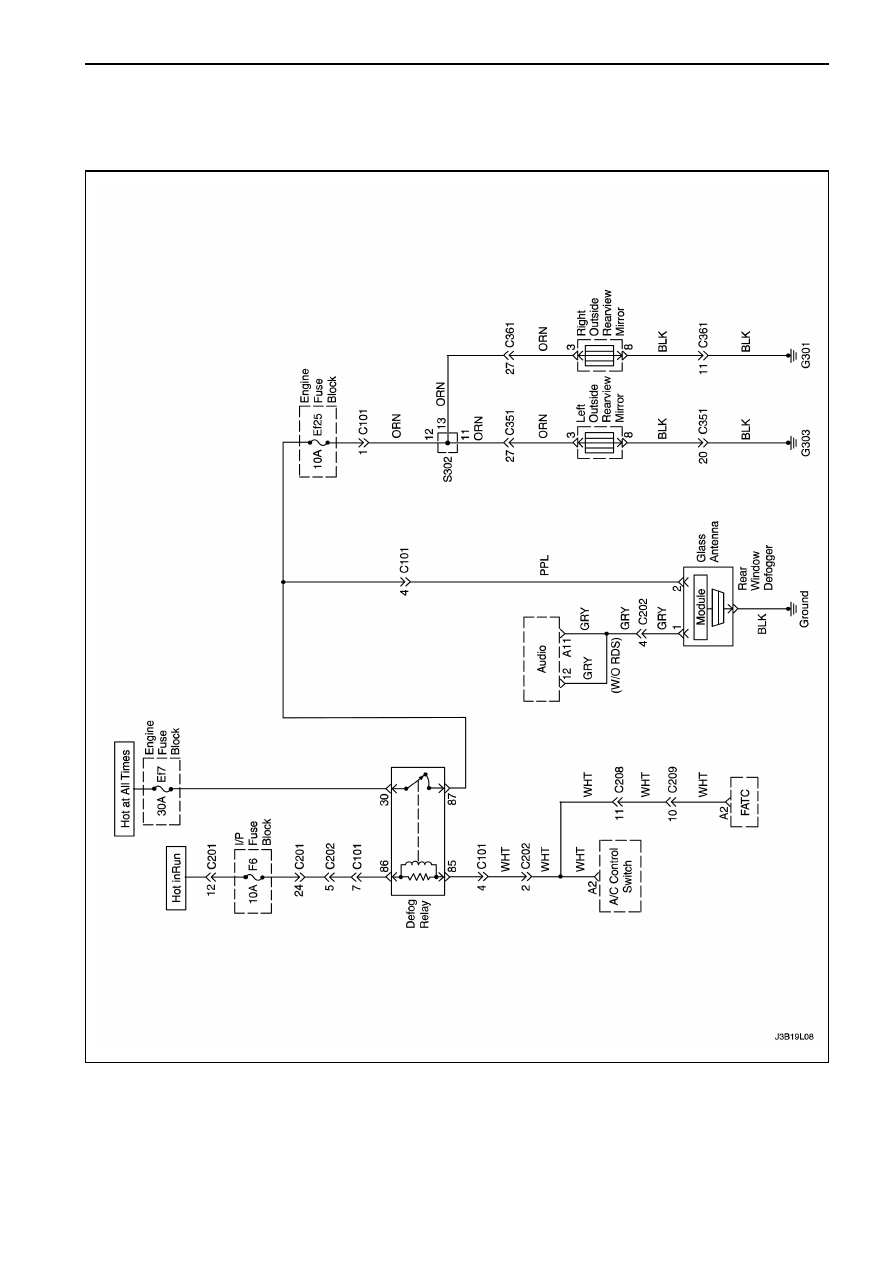

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ



АНТИОБЛЕДЕНИТЕЛЬ

9L –  4  СТЕКЛА  И  ЗЕРКАЛА

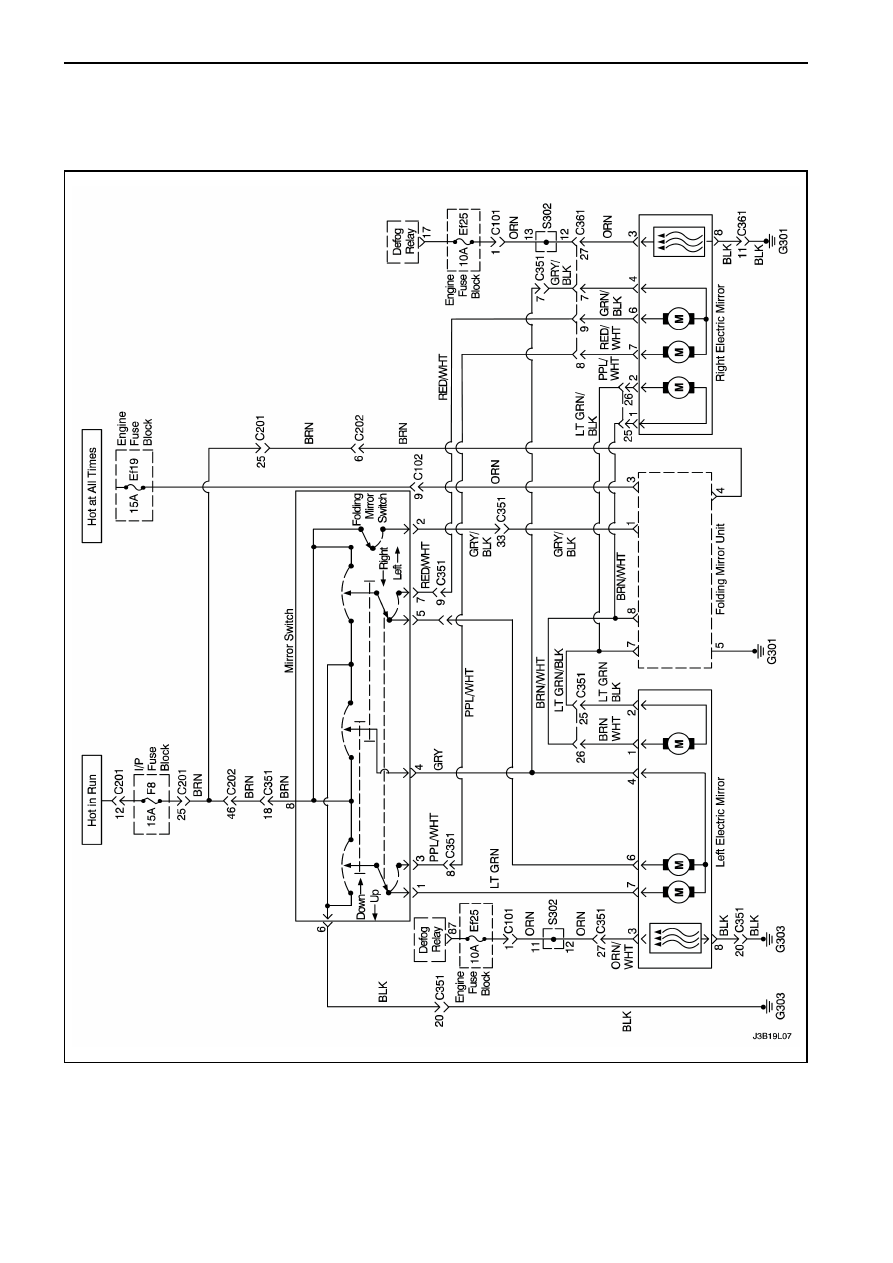

ВЗЗВ С ЭЛЕКТРИЧЕСКИМ УПРАВЛЕНИЕМ

(ВНЕШ НЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА)



  СТЕКЛА  И  ЗЕРКАЛА    9L  –  5

ДИАГНОСТИКА

ПРОВЕРКА ЛИНИИ СЕТКИ
АНТИОБЛЕДЕНИТЕЛЯ
ЗАДНЕГО СТЕКЛА

В  случае  неисправности  линии  сетки  заднего
стекла,  необходимо  выполнить  процедуру  для
обнаружения  обрыва  в  линии.  При  этом  полная
диагностика  системы  должна  быть  завершена
до проведения ремонта линии.
1.  Включите зажигание.
2.  Включите антиобледенитель заднего стекла.
3.  Подсоедините  вольтметр  к  каждой  линии

сетки  внутри  автомобиля.  Вольтметр  будет
показывать  напряжение

аккумуляторной

батареи, если линия оборвана.

Примечание:

При

подсоединении

клемм

вольтметра на линиях сетки, будьте осторожны.
Если  клеммы  жестко  коснутся  линии  сетки,
линия может повредиться, приводя к обрыву.

4.  Если  обрыв  линии  сетки  не  обнаружен,

перемещайте

клемму

вольтметра

из

стороны  в  сторону  линии  сетки  и  повторно
проверяйте  на  точке,  которая  находится
ближе  к  другой  стороне  стекла.  Повторяйте
проверку,  каждый  раз  подводя  клемму
вольтметра  ближе  к  противоположной
стороне  стекла,  где  она  расположена.
Обрыв  будет  в  той  точке,  где  вольтметр
будет

показывать 0 вольт

вместо

напряжения аккумуляторной батареи.

5.  Используя  цветной  маркер,  слегка  отметьте

точку  обрыва  на  заднем  стекле.  Отметьте
стекло  вместо  отметки  непосредственно  на
линии сетки, и сделайте отметку достаточно
далеко от линии сетки  так, чтобы она  могла
быть легко снята без помехи на ремонт.

6.  Используйте  специальный  комплект  для

ремонта  линии  сетки.  Смотрите  "Ремонт
линии  сетки  антиобледенителя  заднего
стекла" в этом разделе.

АНТИОБЛЕДЕНИТЕЛЬ ВНЕШНЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА

Шаг

Действие

Величина

Да

Нет

1

Проверьте антиобледенитель заднего стекла.
Работает ли антиобледенитель заднего стекла?

-

Смотрите

Шаг 4

Смотрите

Шаг 2

2

Произведите  ремонт  антиобледенителя  заднего
стекла до проведения  диагностики внешнего  зеркала
заднего вида.
Завершен ли ремонт?

-

Смотрите

Шаг 3

-

3

Проверьте  антиобледенители  внешнего  зеркала
заднего вида.
Устраняет  ли  ремонт  антиобледенителя  заднего
стекла  неисправность  антиобледенителя  внешнего
зеркала заднего вида?

-

Система в

порядке

Смотрите

Шаг 4

4

Проверьте предохранитель EF25.
Перегорел ли предохранитель EF25?

-

Смотрите

Шаг 5

Смотрите

Шаг 6

5

1.  Проверьте

цепь

на

замыкание

и

при

необходимости произведите ремонт.

2.  Замените предохранитель.
Завершен ли ремонт?

-

Система в

порядке

-

6

1.  Набоковой части автомобиля, на котором имеется

неисправность

антиобледенителя

внешнего

зеркала

заднего

вида,

снимите

черную

пластиковую облицовку с обшивки двери.

2.  Отсоедините

электрический

разъем

антиобледенителя  внешнего  зеркала  заднего
вида.

3.  Включите зажигание.
4.  Включите антиобледенитель.
5.  Используя  вольтметр,  зондируйте  клемму  3

(оранжевого  провода)  на  электрическом  разъеме
антиобледенителя  внешнего  зеркала  заднего
вида.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 v

Смотрите

Шаг 8

Смотрите

Шаг 7
