9Е –  26  ПАНЕЛЬ  УПРАВЛЕНИЯ

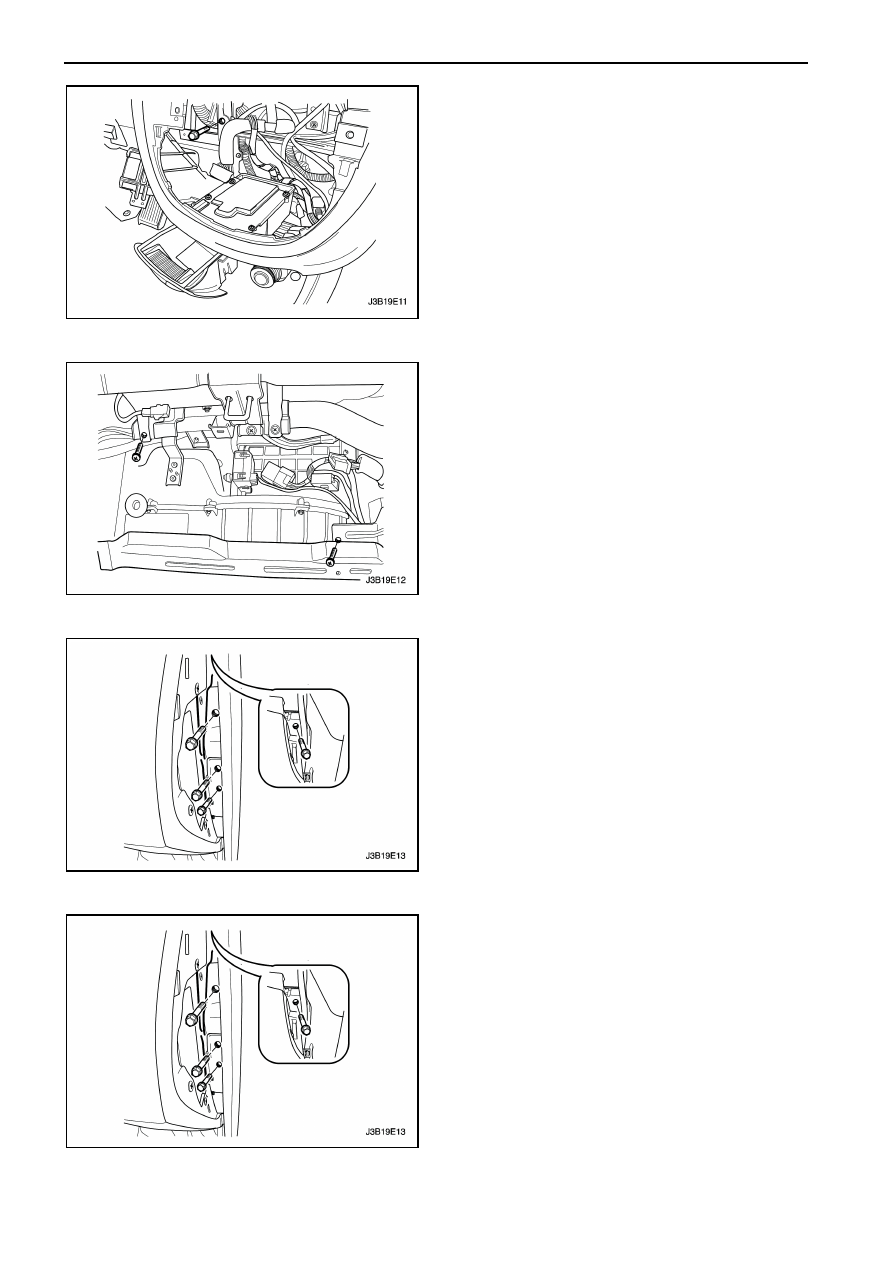

18.  Открутите  болт  крепления  средней  части

панели инструментов к кузову.















19.  Открутите

винты

крепления

панели

инструментов  позади  крепления  перчаточного
ящика.














20.  Открутите  болты  крепления  боковых  частей

панели инструментов к кузову.

21.  Отсоедините  электрический  разъем  панели

инструментов.

22.  Снимите панель инструментов.











Процедура установки

1.  Расположите

панель

инструментов

на

автомобиле.

2.  Подсоедините  электрический  разъем  панели

инструментов.

Примечание:

Различные

металлы

в

непосредственном

контакте

могут

быстро

заржаветь.

Убедитесь,

что

используются

соответствующие  крепления  для  предотвращения
преждевременной коррозии.
3.  Установите  болты  крепления  боковых  частей

панели инструментов.

Затяжка

Затяните

болты

крепления

панели

инструментов к кузову моментом 22 Нм.



  ПАНЕЛЬ  УПРАВЛЕНИЯ    9Е – 27

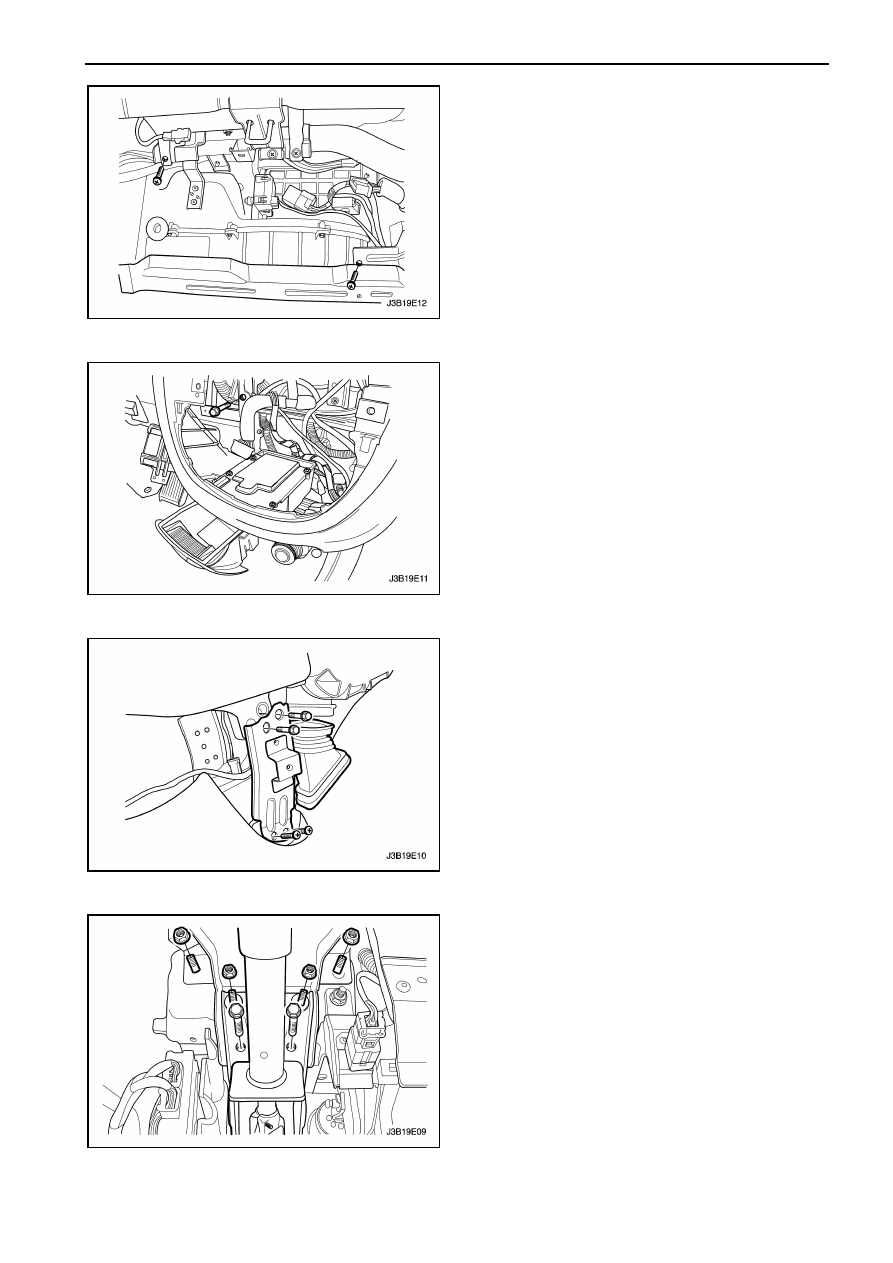

4.  Закрутите  винты  панели  инструментов  позади

крепления перчаточного ящика.















5.  Закрутите  болты  крепления  средней  части

панели инструментов к кузову.

Затяжка

Затяните

болты

крепления

панели

инструментов к кузову моментом 22 Нм.












6.  Установите  соединительные  элементы  и

закрутите болты и винты.

Затяжка

Затяните  болты  крепления  соединительных
элементов моментом 22 Нм.











7.  Поднимите рулевую колонку.
8.  Подсоедините  электрический  разъем  рулевой

колонки.

9.  Закрутите  гайки  и  болты  крепления  рулевой

колонки.

Затяжка

Затяните  гайки  рулевой  колонки  моментом 22
Нм.
Затяните болты рулевой колонки моментом 22
Нм.



9Е –  28  ПАНЕЛЬ  УПРАВЛЕНИЯ

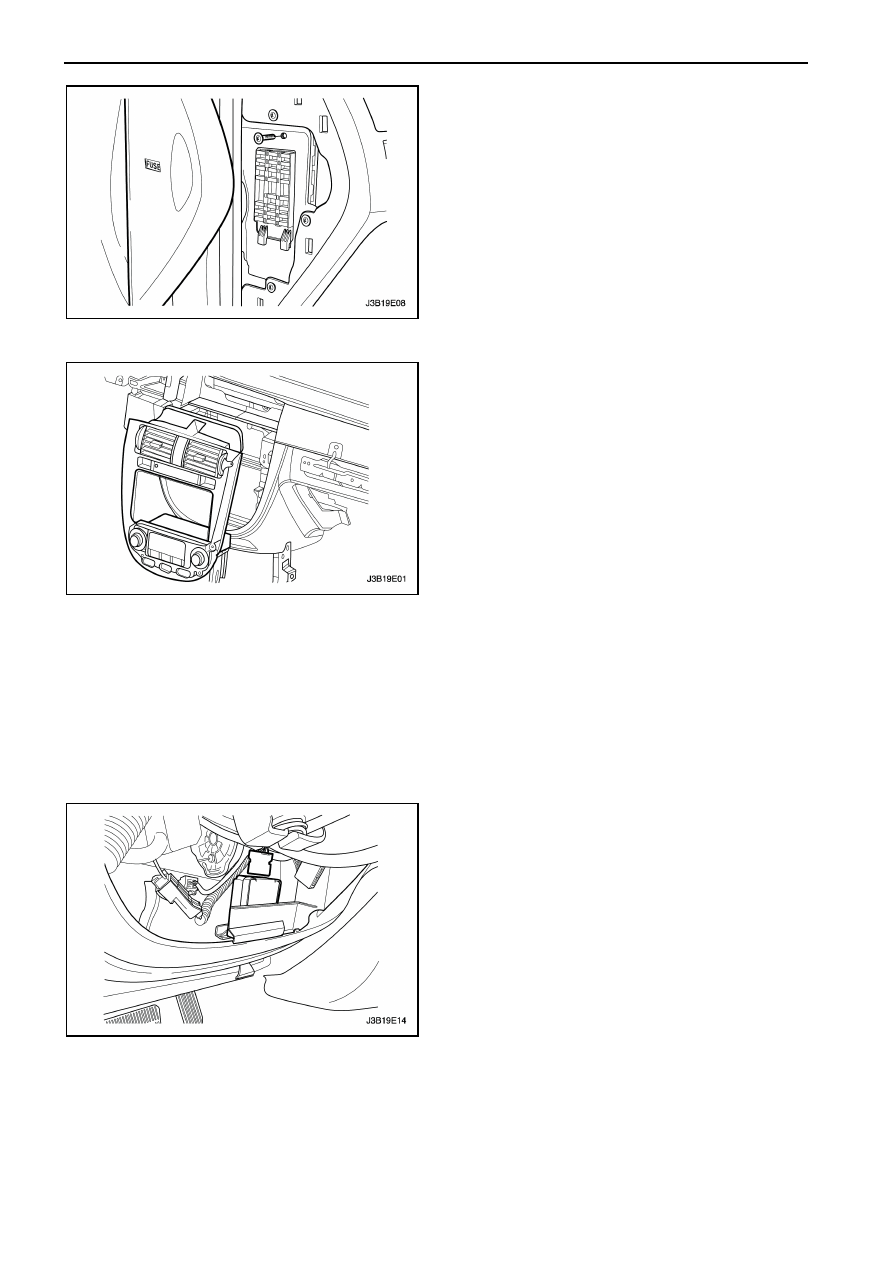

10.  Установите  блок  предохранителей  панели

инструментов и закрутите винты.

11.  Установите

боковые

крышки

панели

инструментов и закрутите винты.













12.  Установите  щиток  панели  инструментов.

Смотрите Раздел 9G, Интерьер.

13.  Установите  перчаточный  ящик  и  крепление

перчаточного  ящика.  Смотрите  "Перчаточный
ящик" в этом разделе.

14.  Установите щиток приборов. Смотрите "Щиток

приборов" в этом разделе.

15.  Установите  облицовку  панели  инструментов.

Смотрите "Облицовка панели инструментов" в
этом разделе.

16.  Установите  регулятор  яркости  света  щитка

приборов в сборе.

17.  Установите  автомагнитолу.  Смотрите  Раздел

9F,  Аудиосистема.  Снимите  центральную
облицовку.

18.  Установите  датчик  солнца.  Смотрите  Раздел

7D,  Автоматическая  система  управления
обогревом.

Вентиляцией

и

системой

кондиционирования воздуха.

19.  Установите  консоль.  Смотрите  Раздел 9G,

Интерьер.

20.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.




МОДУЛЬ ЗВУКОСИГНАЛЬНОГО
АППАРАТА

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

автомобилем

идентична)
Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите

облицовку

щитка

панели

инструментов под рулевой колонкой.

3.  Снимите электрический разъем.
4.  Открутите  винты  модуля  звукосигнального

аппарата.





  ПАНЕЛЬ  УПРАВЛЕНИЯ    9Е – 29

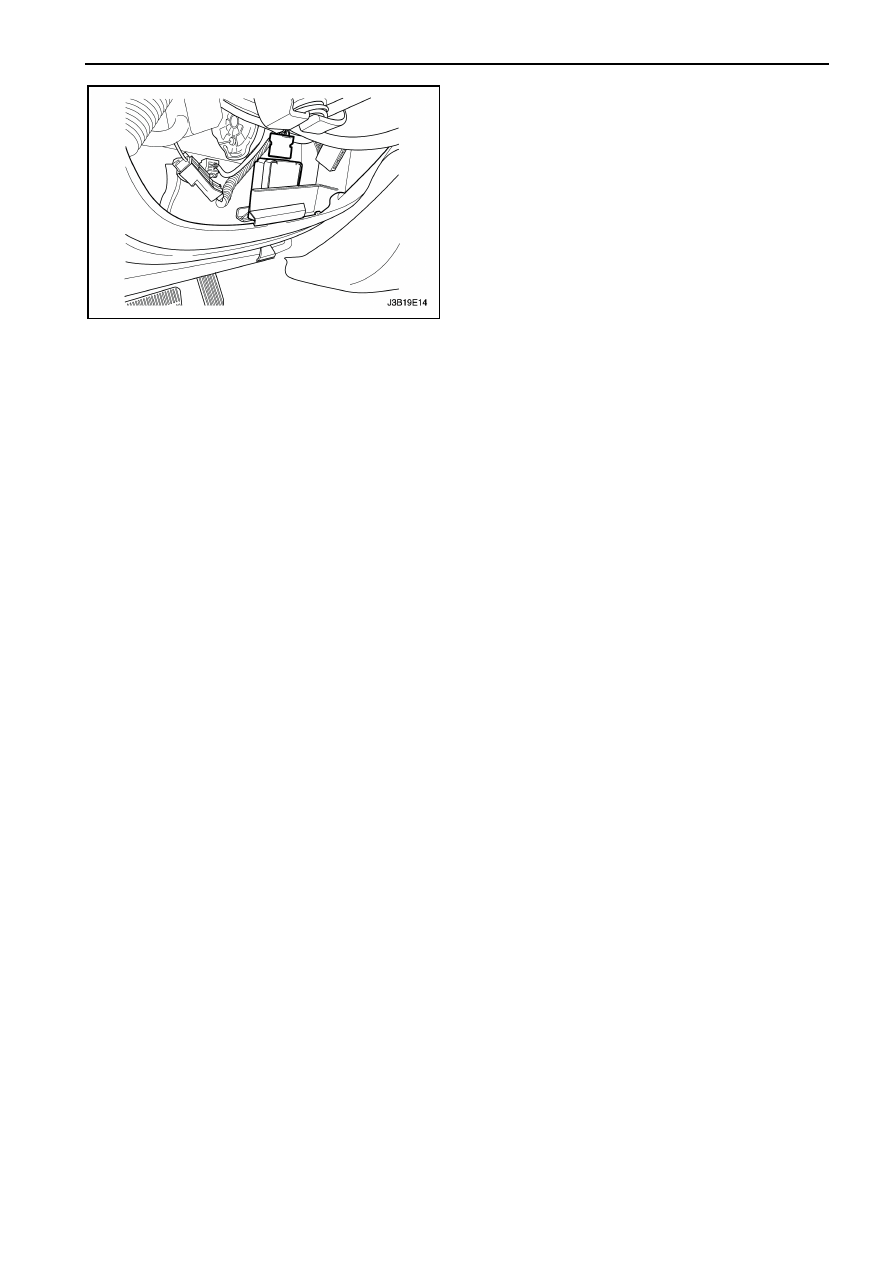

Процедура установки

1.  Установите модуль звукосигнального аппарата

и закрутите винты.

Затяжка

Затяните  винты  модуля  звукосигнального
аппарата моментом 4 Нм.

2.  Подсоедините электрический разъем.
3.  Установите

облицовку

щитка

панели

инструментов под рулевой колонкой.

4.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.
