9Е –  22  ПАНЕЛЬ  УПРАВЛЕНИЯ

Процедура установки

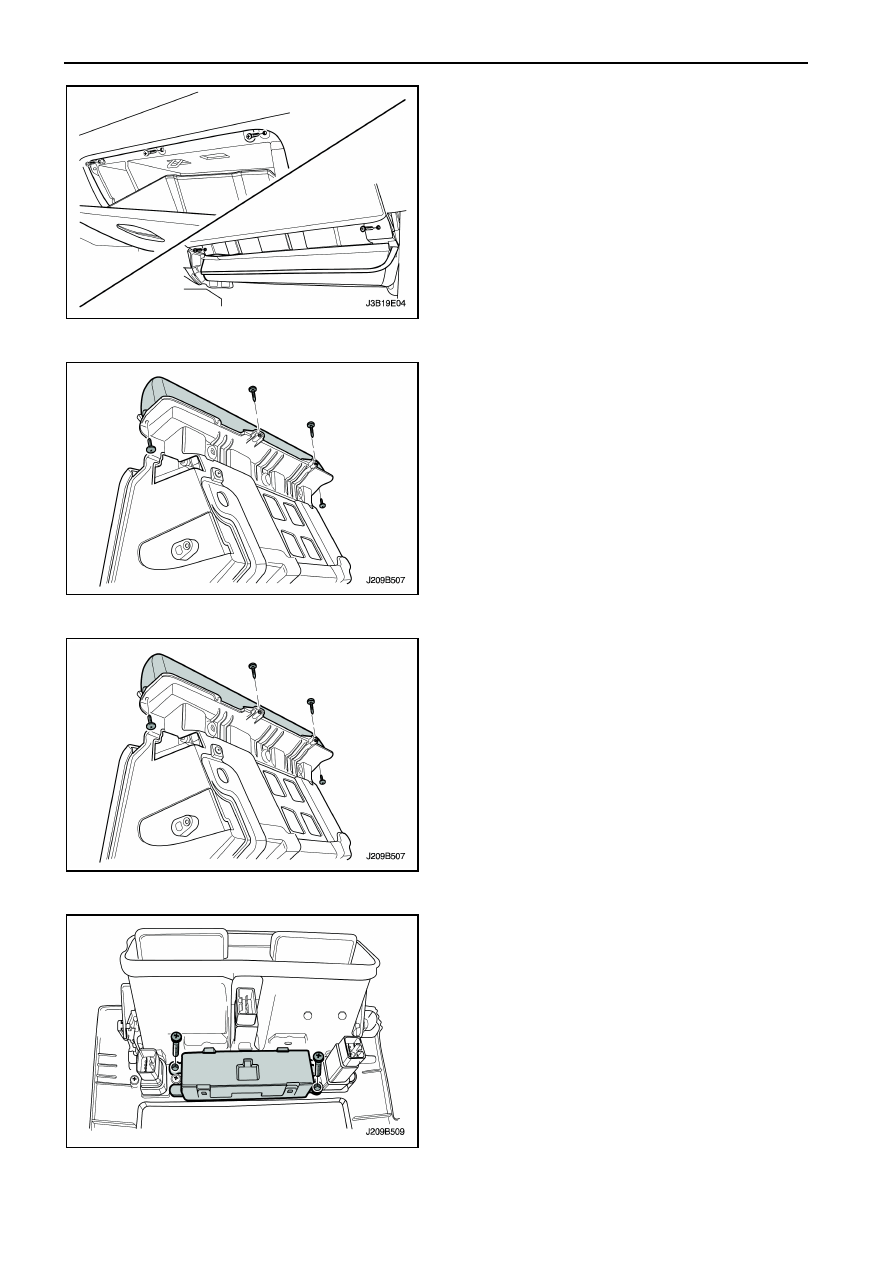

1.  Установите  перчаточный  ящик  и  закрутите

винты.















КАРМАШЕК НА ПАНЕЛИ
ИНСТРУМЕНТОВ

1.  Снимите перчаточный ящик.
2.  Открутите  винты  и  снимите  кармашек  на

панели инструментов.












Процедура установки

1.  Установите кармашек на панели инструментов

и закрутите винты.

2.  Установите перчаточный ящик.












ЦИФРОВЫЕ ЧАСЫ

Процедура снятия

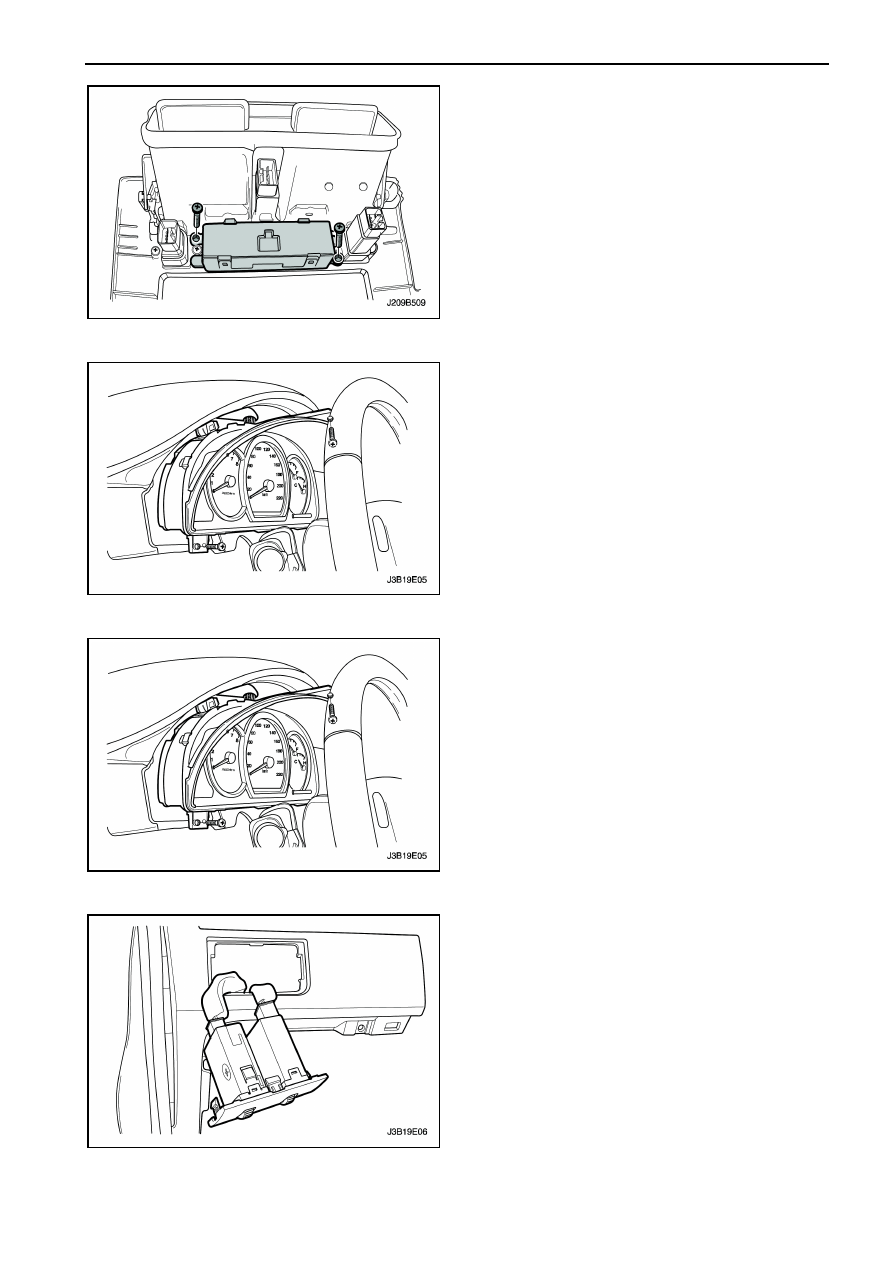

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  центральную  облицовку  панели

инструментов.

3.  Отсоедините электрический разъем.
4.  Открутите винты и снимите цифровые часы.




  ПАНЕЛЬ  УПРАВЛЕНИЯ    9Е – 23

Процедура установки

1.  Установите цифровые часы и закрутите винты.
2.  Подсоедините электрический разъем.
3.  Установите центральную облицовку.
4.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.












ЩИТОК ПРИБОРОВ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите облицовку щитка приборов.
3.  Открутите винты и снимите щиток приборов.
4.  Отсоедините электрический разъем.









Процедура установки

1.  Подсоедините электрический разъем.
2.  Установите щиток приборов и закрутите винты.

Затяжка

Затяните  винты  крепления  щитка  приборов
моментом 4 Нм.

3.  Установите облицовку щитка приборов.
4.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.









РЕГУЛЯТОР ЯРКОСТИ СВЕТА /
РЕГУЛЯТОР УРОВНЯ СВЕТА
ФАР

Процедура снятия

1.  Снимите  включатель  регулятора  яркости

света.

2.  Отсоедините электрический разъем.


9Е –  24  ПАНЕЛЬ  УПРАВЛЕНИЯ

Процедура установки

1.  Подсоедините электрический разъем.
2.  Установите  включатель  регулятора  яркости

света.













ИНДИКАТОРНЫЕ ЛАМПЫ
ЩИТКА ПРИБОРОВ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  щиток  приборов.  Смотрите  "Щиток

приборов" в этом разделе.

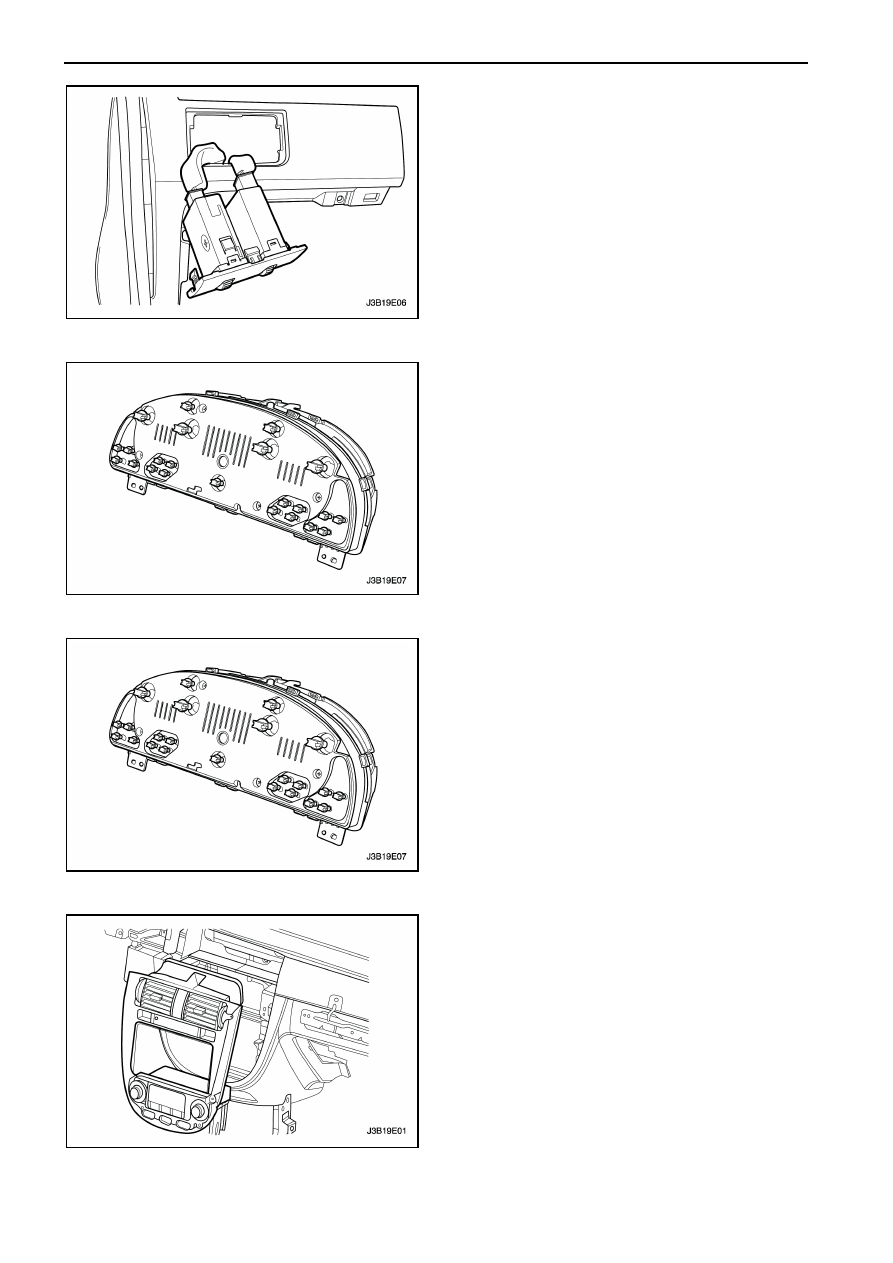

3.  Снимите  неисправные  лампочки  сзади  щитка

приборов.









Процедура установки

1.  Установите лампочку.
2.  Установите щиток приборов. Смотрите "Щиток

приборов" в этом разделе.

3.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.










ПАНЕЛЬ ИНСТРУМЕНТОВ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  консоль.  Смотрите  Раздел 9G,

Интерьер.

3.  Снимите  датчик  солнца.  Смотрите  Раздел 7D,

Автоматическая

система

управления

обогревом,

вентиляцией

и

системой

кондиционирования воздуха.

4.  Снимите  автомагнитолу / радио AM/FM.

Смотрите Раздел 9F, Аудио система.

5.  Снимите центральную облицовку.




  ПАНЕЛЬ  УПРАВЛЕНИЯ    9Е – 25

6.  Снимите включатель регулятора яркости света

щитка приборов в сборе.

7.  Снимите облицовку щитка приборов. Смотрите

"Облицовка щитка приборов" в этом разделе.

8.  Снимите  щиток  приборов.  Смотрите  "Щиток

приборов" в этом разделе.

9.  Снимите  перчаточный  ящик  и  крепление

перчаточного  ящика.  Смотрите  "Перчаточный
ящик" в этом разделе.

10.  Снимите  коленный  буфер  (щиток  панели

инструментов).

Смотрите

Раздел 9G,

Интерьер.





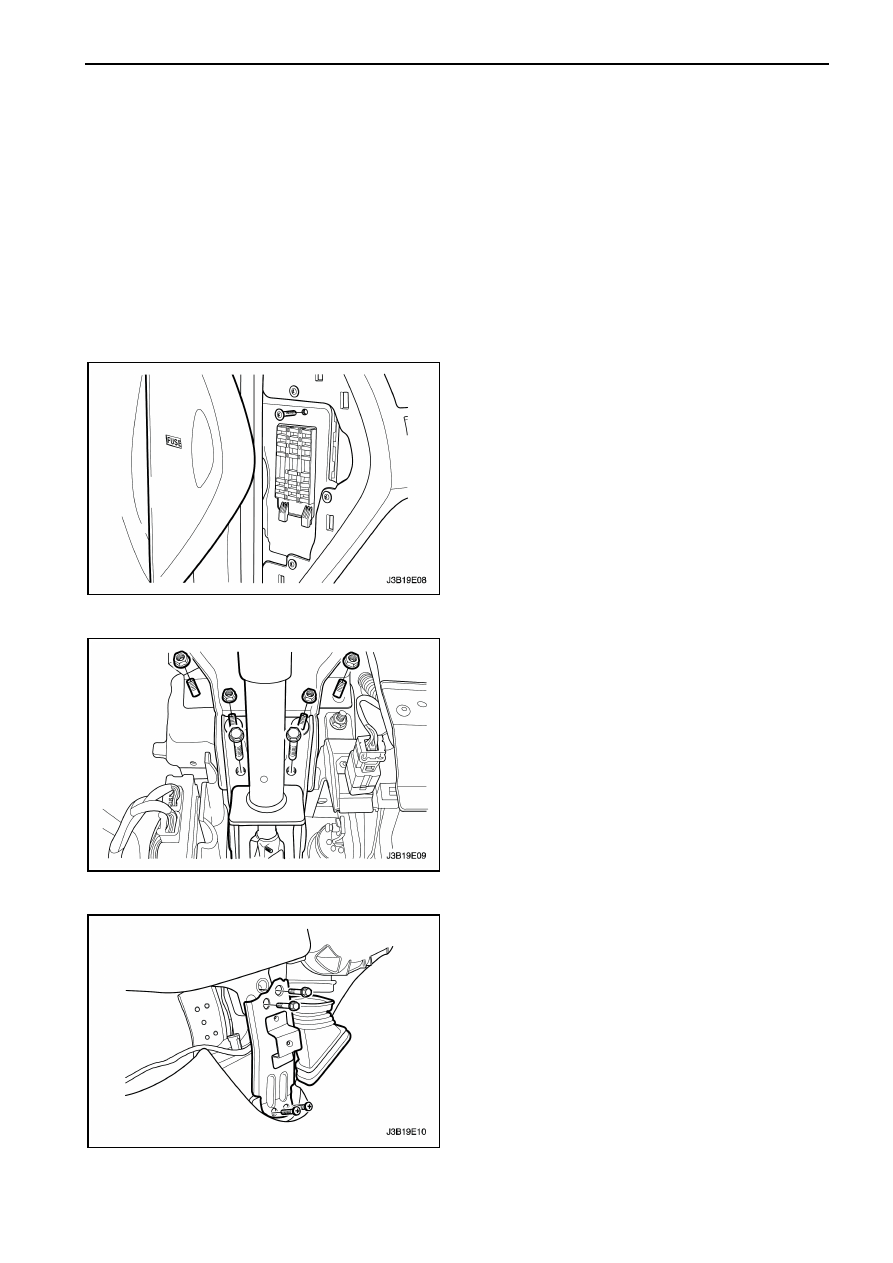

11.  Открутите  винты  и  боковые  крышки  панели

инструментов.

12.  Открутите

винты

и

снимите

блок

предохранителей панели инструментов.














13.  Открутите  гайки  и  болты  крепления  рулевой

колонки.

14.  Отсоедините  электрический  разъем  рулевой

колонки.

15.  Опустите рулевую колонку.











16.  Открутите болты и винты.
17.  Снимите соединительные элементы.
