9А –  18  ЭЛЕКТРОПРОВОДКА КУЗОВА АВТОМОБИЛЯ

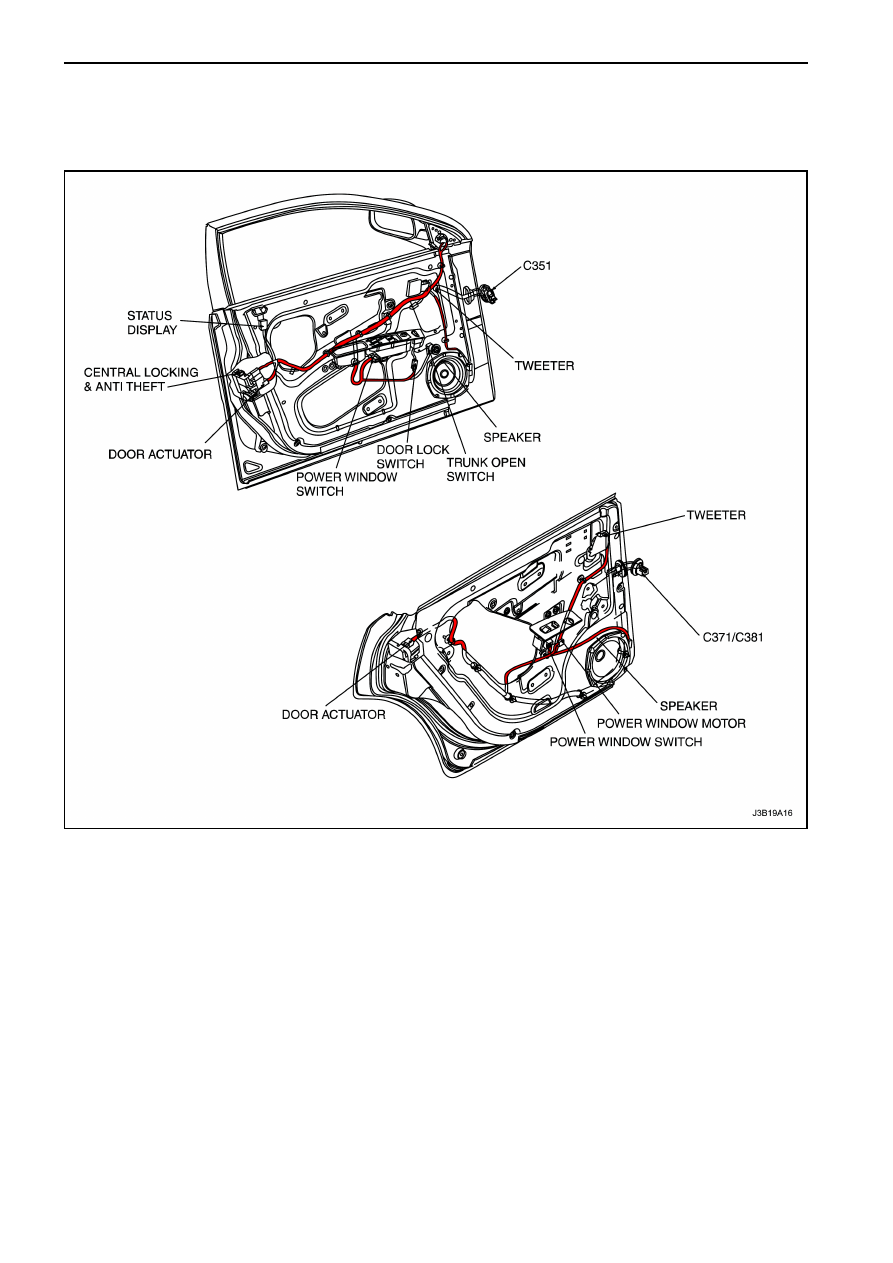

РАСПОЛОЖЕНИЕ ЭЛЕКТРОПРОВОДКИ ДВЕРИ



РАЗДЕЛ 9B



СИСТЕМА ОСВЕЩЕНИЯ


ПРЕДОСТЕРЕЖЕНИЕ:  Отсоедините  отрицательную  клемму  аккумуляторной  батареи  до
снятия  или  установки  какой-либо  электрической  детали,  или  когда  инструмент  или
оборудование  может  легко  задеть  обнаженные  электрические  клеммы.  Отсоединение  этой
клеммы  поможет  предотвратить  получение  травм  и  повреждений.  Зажигание  также  должно
быть в положении LOCK, за исключением тех случаев, когда будет указано иначе.


СОДЕРЖАНИЕ



ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА …………………

  9В-2

Таблица использования
лампочек …………………………...

  9В-2

Спецификация моментов
затяжек ……………………………..

  9В-2

ЭЛЕКТРИЧЕСКИЕ СЖЕМЫ И
 ДИАГРАММЫ ………………………..

  9В-3

Цепь фонарей заднего хода ……

  9В-3

Цепь

панели

инструментов

(без регулятора яркости) ………..

  9В-4

Цепь

панели

инструментов

(с регулятором яркости) …………

  9В-5

Цепь

передних

и

задних

противотуманных фар …………...

  9В-6

Цепь  звукосигнального  аппарата
включенных фар ………………….

  9В-7

Цепь  фар  и  регулятора  уровня
света фар ………………………….

  9В-8

Цепь  регулятора  яркости  света
фар ………………………………….

  9В-9

Цепь

фонарей

стояночного

тормоза,  габаритных  огней  и
освещения номерного знака ……

  9В-10

Цепь фонарей стоп-сигнала ……

  9В-11

Цепь  указателей  поворота  и
аварийного сигнала ………………

  9В-12

Цепь

освещения

салона

и

багажного отсека ………………….

  9В-13

ДИАГНОСТИКА ………………………

  9В-14

Звукосигнальный

аппарат

включенных фар ………………….

  9В-14

Фары ………………………………..

  9В-16

Регулировка уровня света фар ...

  9В-20

Фары  с  регулировкой  яркости
света ………………………………..

  9В-22

Фонари  стояночного  тормоза  и
габаритные фонари ………………

  9В-23

Фонари  освещения  салона  и
багажного отсека ………………….

  9В-31

Противотуманные фары ………...

  9В-34

ОБСЛУЖИВАНИЕ И РЕМОНТ ……

  9В-36





ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ..

  9В-36

Фары / передние  указатели
поворота ……………………………

  9В-36

Модуль  регулировки  яркости
света фар …………………………..

  9В-37

Фонари стояночного тормоза …..

  9В-37

Боковые указатели поворота …..

  9В-38

Передние

противотуманные

фары ………………………………..

  9В-38

Задние

комбинированные

фонари ……………………………..

  9В-39

Дополнительный  фонарь  стоп
сигнала ……………………………..

  9В-40

Фонарь  освещения  номерного
знака ………………………………..

  9В-40

Контакт открытой двери …………

  9В-41

Центральный

плафон

освещения салона ………………..

  9В-41

Передний  плафон  освещения
салона ………………………………

  9В-42

Фонарь освещения багажного
отсека ……………………………….

  9В-42

Фонарь  освещения  пепельницы
и прикуривателя …………………..

  9В-43

ОСНОВНОЕ

ОПИСАНИЕ

И

РАБОТА СИСТЕМ …………………...

  9В-44

Модуль

звукосигнального

аппарата  включенных фар ……..

  9В-44

Фары ………………………………..

  9В-44

Фонари  стояночного  тормоза  и
указатели поворота ………………

  9В-44

Противотуманные фары ………...

  9В-44

Задние

комбинированные

фонари ……………………………..

  9В-44

Фонарь  освещения  номерного
знака ………………………………..

  9В-45

Плафон освещения салона …….

  9В-45

Лампа  освещения  перчаточного
ящика ……………………………….

  9В-45

Фонарь  освещения  багажного
отсека ……………………………….

  9В-45

9В –  2  СИСТЕМА  ОСВЕЩЕНИЯ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



ТАБЛИЦА ИСПОЛЬЗОВАНИЯ ЛАМПОЧЕК





Наименование лампочки

Мощность заменяемой лампочки

Фонарь заднего хода

21 Вт

Дополнительный фонарь стоп сигнала 5

Вт

Передняя противотуманная фара 27

Вт

Фара

55 Вт

Фонарь освещения салона

10 Вт

Фонарь освещения номерного знака 5

Вт

Фонарь освещения багажного отсека

10 Вт

Фонарь стояночного тормоза и передний указатель поворота

Двойной 21/5 Вт

Задняя противотуманная фара

21 Вт

Задний указатель поворота

21 Вт

Боковой указатель поворота 5

Вт

Габаритные огни и фонарь стоп сигнала

Двойной 21/5 Вт




СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК



Наименование

Нм

Гайка крепления CHMSL

4

Винт включателя на косяке двери 4
Гайки противотуманной фары 4
Болты и гайки фары в сборе 4
Винты крепления фонаря освещения номерного знака 4
Винты плафона освещения салона

1.5

Винты заднего комбинированного фонаря 4





  СИСТЕМА  ОСВЕЩЕНИЯ    9В – 3

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ

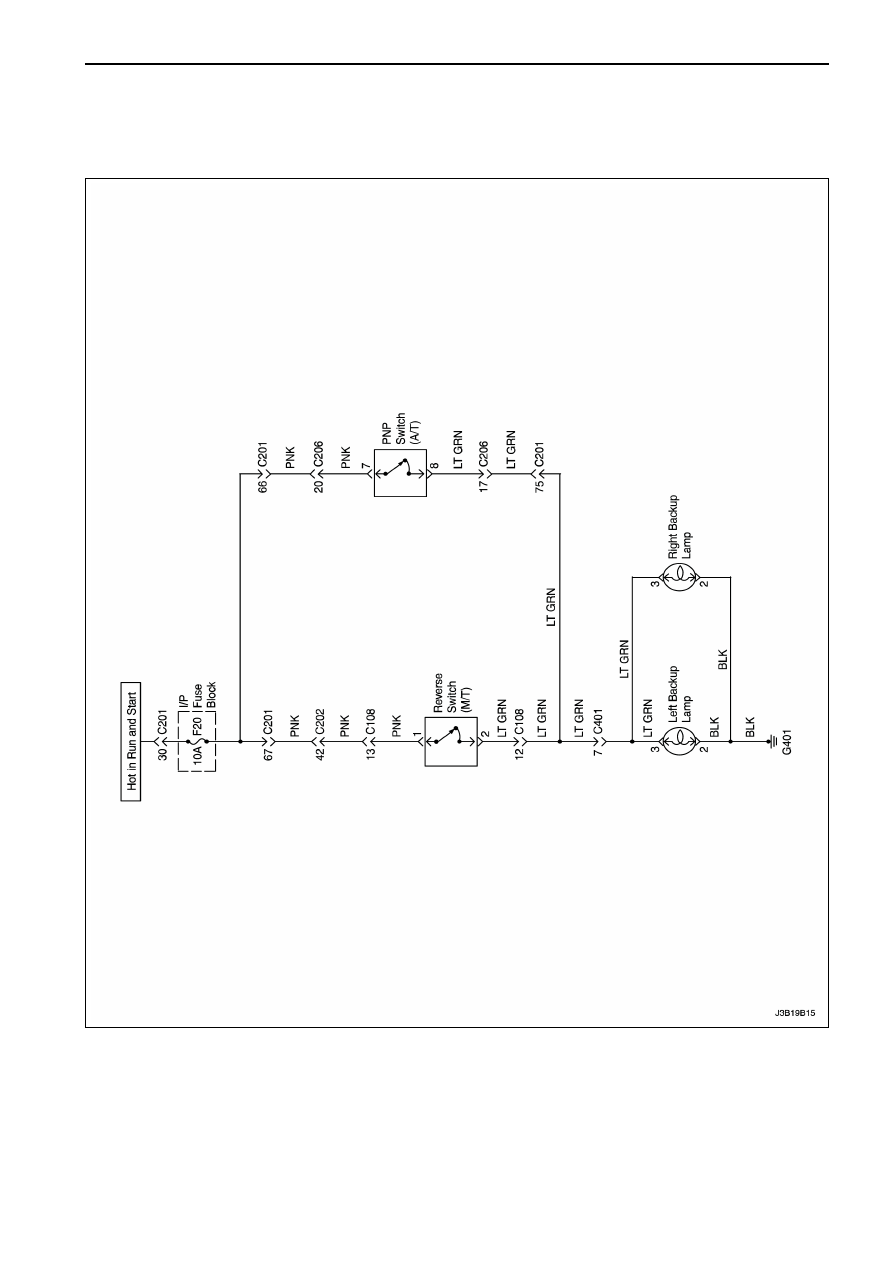

ЦЕПЬ ФОНАРЕЙ ЗАДНЕГО ХОДА
